ГОСТ 25298-82


УДК 628.16.08:006.354                                                                                           Группа Ж21


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ БЫТОВЫХ

СТОЧНЫХ ВОД


Типы, основные параметры и размеры


Compact treatment plants for domestic sewage water.

Types, basic parameters and dimensions


ОКП 48 5910

 Дата введения 1983-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР


РАЗРАБОТЧИКИ


Э.С.Разумовский, канд. техн. наук (руководитель темы); А.П.Чекрыгин; Л.В.Башкатова; Л.С.Васильева


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 27.04.82 № 107


3. ВВЕДЕН ВПЕРВЫЕ


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 380-88

7


5. ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением № 1, утвержденным в ноябре 1987 г. (ИУС 2-88)



1. Настоящий стандарт распространяется на компактные установки заводского изготовления, предназначенные для полной биологической очистки бытовых сточных вод, а также производственных сточных вод, близких по составу к бытовым, или их смесей.


При этом состав производственных сточных вод или их смесей с бытовыми должен удовлетворять требованиям, изложенным в строительных нормах и правилах по проектированию наружных сетей и сооружений канализации, утвержденных Госстроем СССР.


2. Установки подразделяют в зависимости от:


- технологического процесса - полное окисление, аэробная стабилизация активного ила;


- способа аэрации - мелко- или среднепузырчатая пневматическая, низконапорная, механическая, эжекционная.


3. Типы, основные параметры и размеры установок должны соответствовать указанным на черт.1-3 и в табл.1, 2. Отклонения от размеров не должны превышать (20 мм.


Зоны отстаивания могут располагаться с одной или двух сторон установки, а также в центральной ее части при соблюдении указанных размеров.


4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта и технических условий по рабочим чертежам, утвержденным в установленном порядке.


5. Все узлы установки и вспомогательное оборудование следует размещать в соответствии с проектом привязки установок.


6. Установки располагаются на открытом воздухе в районах с расчетной зимней температурой наружного воздуха не ниже минус 30 (С, в отапливаемых помещениях - в районах с более низкими температурами.


7. Для изготовления установок необходимо применять углеродистую сталь обыкновенного качества по ГОСТ 380.


8. Поставка установок заводами-изготовителями должна осуществляться в комплекте с аэрационными системами, включая воздуходувки (при пневматической аэрации), вентиляторы (при низконапорной аэрации), насосы и эжекторы (при эжекционной аэрации) или привод аэратора (при механической аэрации).


Допускается поставка установок в разобранном виде (в объемных элементах, панелях) с комплектацией всеми элементами внутреннего устройства.


(Измененная редакция, Изм. № 1).


9. Бытовые сточные воды или смесь бытовых и производственных сточных вод при поступлении на установки очистки не должны иметь:


- БПКполн. выше 375 мг/л;


- содержание взвешенных веществ более 325 мг/л;


- температуру ниже 6 (С.


При больших значениях БПКполн. следует пропорционально снижать производительность установок по сточным водам.


10. Очищенные сточные воды должны иметь:


- БПКполн. не выше 15 мг/л;


- содержание взвешенных веществ не более 20 мг/л.


11. Периодичность удаления избыточного активного ила в зависимости от действительного загрязнения сточных вод и климатических условий уточняется в процессе эксплуатации установки в соответствии с ее паспортом и инструкцией по эксплуатации.

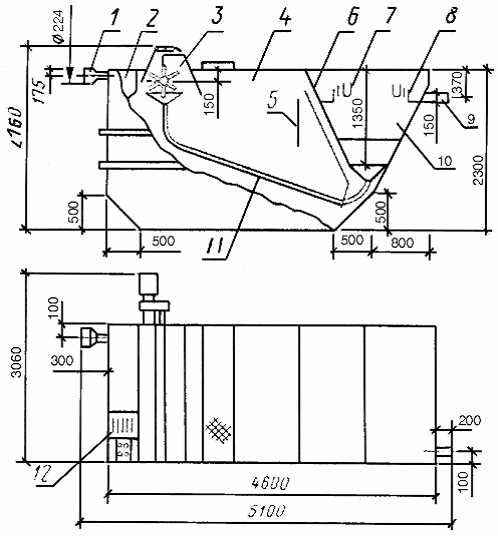

Установка КУ-12




1 - входной патрубок; 2 - лоток; 3 - аэратор; 4 - аэрационная зона; 5 - успокоительная перегородка; 6 - разделительная перегородка; 7 - скобы для погружных досок; 8 - сборные лотки с водосливами; 9 - отводной патрубок; 10 - отстойная зона; 11 система возврата ила; 12 - решетка или решетка-дробилка


Черт.1

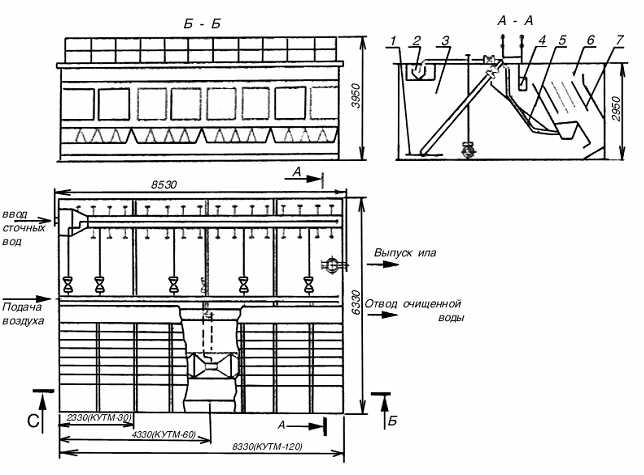

Установки КУТМ-30; КУТМ-60; КУТМ-120



1 - аэрационная система; 2 - подающий лоток; 3 - аэротенк; 4 сборный лоток; 5 - эрлифт; 6 - отстойник; 7 - блок тонкослойного модуля


Черт.2


Примечание. На чертеже приведена пневматическая система аэрации.

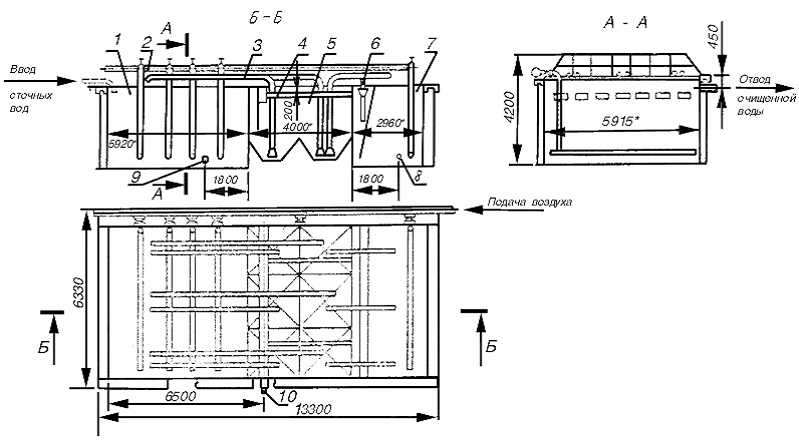

Установка КУ-200



-----------------

* Размеры для справок.


Примечание. На чертеже приведена пневматическая система аэрации.


1 - аэротенк; 2 - аэрационная система; 3 - эрлифты; 4 - сборные лотки; 5 - отстойник; 6 - эрлифты плавающих веществ; 7 - аэробный стабилизатор; 8 - выпуск ила; 9 - опорожнение аэротенка; 10 - отвод очищенных вод

Черт.3


Черт.2, 3 (Измененная редакция, Изм. № 1).

Таблица 1


Типы, основные параметры и размеры



Производительность


Максимальный

Габаритные размеры, мм, не более

Технологический объем, куб.м, не менее

Число блоков

Габариты блоков тонкослойных

Металлоемкость, т,

Типы

куб.м/ сут

Метод очистки сточных вод

расход сточных вод куб.м/ч

высота

длина

ширина

зоны аэрации

зоны отстаивания

зоны аэробной стабилизации

тонкослойных модулей

моду лей, мм

не более

КУ-12

12

Полное окисление

1,5

2750

5100

3060

12,0

3,0

-

-

-

2,7

КУТМ-30

30

То же

3,75

3950

2630

6330

29,0

2,5

-

2

980х1150х2005

5,2

КУТМ-60

60

"

7,50

3950

4630

6330

58,0

5,0

-

4

980х1150х2005

7,5

КУТМ-120

120

"

15,0

3950

8630

6330

116,0

10,0

-

8

980х1150х2005

12,7

КУ-200

200

Аэрация с аэробной стабилизацией избыточного ила

25,0

4200

13300

6880

90,0

35,0

45,0

-

-

18,2


Таблица 2


Основные параметры и размеры систем аэрации  установок


Типы

Метод аэрации

Расход воздуха,

Расход воды, л/с

Потребляемая

Механический аэратор



л/с


мощность кВт, не более

диаметр, мм

мощность электродвигателя, кВт

Число оборотов аэратора, об/мин

Масса, кг

КУ-12

Механический

-

-

1,0

500

1,5

90

-

КУТМ-30

То же

-

-

1,2

500

1,5

150

220


Пневматический

14,1

-

1,5

-

-

-

-


Низконапорный

165

-

2,8

-

-

-

-


Эжекционный

-

8,5

1,5

-

-

-

-

КУТМ-60

Механический

-

-

2, 4

600

3,0

90

300


Пневматический

28,3

-

2,0

-

-

-

-


Низконапорный

250

-

3,8

-

-

-

-


Эжекционный

-

17,0

3,0

-

-

-

-

КУТМ-120

Механический

-

-

3,6

800

4,5

90

500


Пневматический

56,6

-

4,0

-

-

-

-


Низконапорный

500

-

6,9

-

-

-

-


Эжекционный

-

34,0

6,0

-

-

-

-

КУ-200

Механический

-

-

4,4

1000

5,5

75

590


Пневматический

98

-

7,5

-

-

-

-


Низконапорный

850

-

11,0

-

-

-

-


Эжекционный

-

68,0

12,0

-

-

-

-
