 ГОСТ 24332(88

УДК 666.965.2.001.4:006.354                                                                    Группа Ж19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КИРПИЧ И КАМНИ СИЛИКАТНЫЕ

Ультразвуковой метод определения прочности
при сжатии

Silica bricks and stones. Ultrasonic method
of compressive strength determination

Внесена Поправка (ИУС № 1 1990 г.)

ОКП 57 4120; 57 4124
Дата введения 01.07.89

Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на рядовые и лицевые кирпич и камни силикатные, изготовленные способом прессования (далее —изделия), и устанавливает ультразвуковой импульсный метод (далее — ультразвуковой метод) определения предела прочности при сжатии (далее — прочности) этих изделий.

1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Ультразвуковой метод применяют для определения прочности изделий при их приемке техническим контролем предприятия-изготовителя, а также при контрольной проверке качества изделий государственными и ведомственными инспекциями по качеству или потребителем.
1.2. Ультразвуковой метод основан на связи между временем распространения ультразвуковых колебаний в изделии и его прочностью.
1.3. Ультразвуковые измерения в изделиях проводят способом сквозного соосного прозвучивания согласно черт. 1 и 2.
1.4. Прочность изделий определяют по экспериментально установленным градуировочным зависимостям первого и (или) второго типа.
Градуировочную зависимость первого типа устанавливают по результатам ультразвуковых измерений горячих образцов непосредственно после автоклавирования и механических испытаний тех же образцов после их остывания не менее чем через 24 ч.
Градуировочную зависимость второго типа устанавливают по результатам ультразвуковых измерений остывших образцов не менее чем через 24 ч после автоклавирования и механических испытаний тех же образцов.
Градуировочную зависимость первого типа устанавливают для определения прочности изделий в производственных условиях. Градуировочную зависимость второго типа устанавливают для экспертного определения прочности, а также для определения прочности изделий на стройке или в других случаях.
1.5. Прочность изделий, определенная по градуировочной зависимости первого типа, соответствует прочности тех же изделий, определенной по градуировочной зависимости второго типа.

Схемы расположения преобразователей
Кирпич
/img001.jpg)
Черт. 1

Камень (кирпич) пустотелый
/img002.jpg)
Черт. 2

2. АППАРАТУРА И МАТЕРИАЛЫ
2.1. Ультразвуковые измерения проводят при помощи приборов, предназначенных для измерения времени распространения ультразвука в кирпиче, камнях и бетоне, аттестованных по ГОСТ 8.383—86.
2.2. Предел допускаемой абсолютной погрешности измерения (() времени распространения ультразвука на стандартных образцах, входящих в комплект прибора, не должен превышать значения
                  (1)
где t — время распространения ультразвука, мкс.
2.3. Типы ультразвуковых приборов и их технические характеристики приведены в приложении 1.
Допускается применение других ультразвуковых приборов, предназначенных для испытания кирпича, камней и бетона, если эти приборы удовлетворяют требованиям пп. 2.1 и 2.2.
2.4. Между поверхностями изделия и рабочими поверхностями ультразвуковых преобразователей должен быть обеспечен надежный акустический контакт, для чего применяют вязкие контактные материалы (солидол по ГОСТ 4366—78, технический вазелин по ГОСТ 5774—76 и др.).
Допускается применение переходных устройств или прокладок, обеспечивающих сухой способ акустического контакта и удовлетворяющих требованиям пп. 2.1 и 2.2.
2.5. При ультразвуковых измерениях для установления градуировочной зависимости и определения прочности изделия ультразвуковым методом способ контакта должен быть одинаков.

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Перед испытанием проводят проверку используемых приборов в соответствии с документацией по эксплуатации и установлению градуировочной зависимости для испытываемых изделий.
3.2. Изделия, предназначенные для испытаний и установления градуировочной зависимости, по размерам и внешнему виду должны соответствовать ГОСТ 379—79 и не должны иметь в зоне контакта ультразвуковых преобразователей с поверхностью изделия раковин и воздушных пор глубиной более 3 мм и диаметром более 6 мм, выступов более 0,5 мм, а также трещин. Поверхность изделия должна быть очищена от пыли.
3.3. Установление градуировочных зависимостей
3.3.1. Для установления градуировочной зависимости отбирают не менее чем по 5 изделий одного вида от каждой из 20 или более партий, изготовленных из одного сырья и по одной и той же технологии. При этом изделия нумеруют.
3.3.2. Измерения времени распространения ультразвука в изделиях проводят спустя 0,5 ч, но не более 1 ч после их выгрузки из автоклава при установлении градуировочной зависимости первого типа и (или) спустя не менее 24 ч после выгрузки изделий из автоклава при установлении зависимости второго типа.
3.3.3. За время распространения ультразвука в изделии принимают среднее арифметическое значение результатов измерений при трех последовательных установках преобразователей на этом изделии в одних и тех же точках.
3.3.4. Отклонение отдельного результата измерения времени распространения ультразвука в изделии от среднего арифметического значения для этого изделия не должно превышать 2 %.
Результаты измерения времени распространения ультразвука в изделии, не удовлетворяющие этому условию, исключают, а это изделие заменяют другим изделием того же вида.
3.3.5. Прочность прозвученных изделий определяют по ГОСТ 8462—85 не ранее чем через 24 ч после автоклавной обработки. При этом прочность кирпича определяют на образцах, состоящих из двух половинок одного кирпича.
3.3.6. Результаты измерений по пп. 3.3.3, 3.3.4 вносят в журнал по форме, приведенной в приложении 2.
3.3.7. Градуировочную зависимость в первый год применения стандарта устанавливают четыре раза через каждые 3 мес, объединяя каждый раз результаты измерений с последующими результатами, используемыми для установления зависимостей:
первый раз — по результатам измерений не менее чем 100 изделий;
второй раз — по объединенным результатам измерений первого раза и измерений второго раза, но не менее 200 изделий в общей совокупности;
третий раз — по объединенным результатам предшествующих измерений, но не менее 300 изделий в общей совокупности;
четвертый раз — по объединенным результатам предшествующих измерений, но не менее 400 изделий в общей совокупности.
3.3.8. Градуировочную зависимость, построенную по объединенным результатам измерений за год, принимают за итоговую.
3.3.9. Расчет, оценку пригодности и поверку зависимостей, построенных по пп. 3.3.8, 3.3.9, проводят в соответствии с приложением 3 или 4.
3.3.10. Примеры расчета, оценки пригодности и поверки зависимостей приведены в приложении 5.
3.4. Для проведения испытаний отбор изделий проводят по ГОСТ 379—79.
3.5. Схемы установки преобразователей принимают согласно п. 1.3 (черт. 1 и 2).
3.6. Время распространения ультразвука в изделиях определяют согласно пп. 3.3.4, 3.3.5.
3.7. Прочность контролируемого изделия находят по градуировочной зависимости в соответствии со средним значением времени распространения ультразвука, определенным для данного изделия, и типом градуировочной зависимости.
Градуировочную зависимость используют на участке между минимальным и максимальным значениями времени распространения ультразвука, полученными при установлении зависимости.

4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ
4.1. Результаты измерений по пп. 3.3.3(3.3.5 наносят в журнал испытаний по форме, приведенной в приложении 6.
4.2. По полученным индивидуальным значениям прочности изделий, отобранных от данной партии, находят их среднее арифметическое и минимальное значения прочности.
Марку прочности изделий в партии назначают в соответствии с ГОСТ 379(79.

ПРИЛОЖЕНИЕ 1
Справочное

Технические характеристики ультразвуковых приборов для определения прочности кирпича и камней

 |  |  |  |  |
  |
Технические характеристики приборов типов  |
Характеристика
  |
«Бетон-12»  |
УК-14П  |
УК-10ПМС  |
УФ-10П  |
Диапазон измерения времени распространения ультразвуковых колебаний, мкс  |
20—999,9  |
20—9000  |
8—8500 в ручном, до 9999 в автоматическом режиме  |
(  |
Режим измерения  |
Автоматический  |
Автоматический
и ручной  |
Автоматический  |
Индикация  |
Цифровая  |
Электрическое питание  |
Автономное  |
Универсальное  |
Сетевое  |
Наличие ЭЛТ  |
Нет  |
Есть  |
Число каналов измерения  |
1
  |
12  |
Конструктивное исполнение  |
Портативный  |
Переносной  |
Стационарный  |
Масса, кг  |
26  |
1,5  |
10,0  |
28  |
Наименование предприятия-изготовителя  |
Опытный завод ВНИИжелезобетон, Москва  |
Завод «Электроточприбор», Кишинев  |


(Измененая редакция, Поправка)

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ФОРМА ЖУРНАЛА ИСПЫТАНИЙ СИЛИКАТНЫХ КИРПИЧА
И КАМНЕЙ ПРИ УСТАНОВЛЕНИИ ГРАДУИРОВОЧНОЙ ЗАВИСИМОСТИ

Вид изделий________________ Тип зависимости _______________

 |  |  |  |  |
Номер образца  |
Время распространения ультразвука t, мкс  |
Площадь поперечного сечения образца F, см2  |
Наибольшая нагрузка, установленная при испытании образца, Р, кН  |
Предел прочности при сжатии
по ГОСТ 8462(85
 МПа
  |
Примечание  |
  |
  |

  |
  |
  |
  |



ПРИЛОЖЕНИЕ 3
Обязательное

РАСЧЕТ И ОЦЕНКА ПРИГОДНОСТИ ГРАДУИРОВОЧНОЙ ЗАВИСИМОСТИ  МЕТОДОМ НАИМЕНЬШИХ КВАДРАТОВ

(Измененная редакция, Поправка)

1. Градуировочную зависимость устанавливают в виде графика или таблицы, рассчитанных методом наименьших квадратов на основании уравнения регрессии
                (2)
где   — прочность, МПа;
t — время распространения ультразвука в изделии, мкс;
А и В — коэффициенты.
2. Коэффициенты А и В в уравнении (2) определяют по формулам:
  МПа ( мкс(1;  (3)
  МПа,                (4)
где Ri — прочность i-го изделия, МПа, определенная по ГОСТ 8462—85;
ti — время распространения ультразвука в i-м изделии, мкс;
n ( 100 — число изделий (образцов);
 и  — средние арифметические значения прочности, МПа, и времени распространения ультразвука, мкс, определяемые по формулам:
                (5)
                      (6)
3. Для оценки пригодности градуировочной зависимости вычисляют эффективность Е по формуле
                (7)
где   — выборочная дисперсия прочности;
S2 — остаточная дисперсия регрессии;
величины   и S2 определяют по формулам:
                (8)
          (9)
где   —прочность i-го изделия, определяемая по градуировочной зависимости в соответствии со временем ti распространения ультразвука в этом изделии.
4. Градуировочную зависимость считают пригодной для определения прочности изделий, если эффективность Е и отношение   удовлетворяют условиям:
                      (10)
                (11)
5. Для построения таблицы значения   вычисляют по формуле (2), задаваясь значениями t с шагом 0,2 мкс.

ПРИЛОЖЕНИЕ 4
Обязательное

РАСЧЕТ, ОЦЕНКА ПРИГОДНОСТИ И ПОВЕРКА ГРАДУИРОВОЧНОЙ ЗАВИСИМОСТИ  НЕПАРАМЕТРИЧЕСКИМ МЕТОДОМ

1. Градуировочную зависимость устанавливают в виде графика или таблицы, рассчитанных непараметрическим методом на основании уравнения регрессии
/img023.jpg)
где   — прочность, МПа,
t — время распространения ультразвука в изделии, мкс.
2. Совокупность пар значений ti и Ri, непосредственно используемых для расчета градуировочной зависимости, располагают в порядке возрастания значений ti (значения Ri, соответствующие любым значениям ti, наблюдаемым повторно, уже не учитывают). При объединении совокупностей общую совокупность располагают в порядке возрастания значений ti так, чтобы значения Ri, соответствующие каждому наблюдаемому числу значений ti, одинаковых в каких-либо совокупностях, включались в общую поочередно для этих совокупностей. Если число всех отобранных в общую совокупность точек ti, Ri (i = 1,...,r) нечетно, точку с номером   опускают.
3. Для вычисления коэффициента А предварительно вычисляют m значений тангенса А (j, j + k) угла наклона прямых, соединяющих точки Rj, tj, с точками Rj+k, tj+k по формуле
          (12)
При этом, если r нечетно, то
                (13)
                (14)
                (15)
Если r четно, то
                (16)
                (17)
Затем т значений А (j, j + k) располагают в порядке неубывания
                (18)
Если т нечетно, то коэффициент
                      (19)
если т четно, то
                (20)
Затем точки ti, Ri наносят на координатную миллиметровую бумагу.
4. Коэффициент В рассчитывают по формуле
                (21)
где  и   — соответственно средние значения прочности и времени распространения ультразвука, вычисляемые по формулам:
          (22)
                (23)
где   — номера значений, отсчитанных на координатных осях R и t сверху соответствующих областей рассеяния;
  — номера значений, отсчитанных на тех же осях снизу областей рассеяния.
5. Среднее квадратическое отклонение SR вычисляют по формуле
          (24)
где (0,07r + 1)св и (0,07r + 1)сн — номера значений R, отсчитанных сверху и снизу области рассеяния.
6. После построения прямой градуировочной зависимости   на координатной бумаге вычисляют среднее квадратическое отклонение регрессии
          (25)
где   — расстояние вдоль оси R между отсекающими по 0,07r + 1 точек Н сверху и снизу области рассеяния прямыми, параллельными прямой   и проходящими через ближайшие к   из этих точек.

 (Измененная редакция, поправка)

7. Градуировочную зависимость считают пригодной для определения прочности изделий, если эффективность Е и отношение   удовлетворяют условиям (10) и (11).
8. Для поверки градуировочной зависимости проводят параллельные определения прочности   по настоящему стандарту в q образцах (q = 1,..., N) и Rq в тех же образцах по ГОСТ 8462—85 в соответствии с п. 3.3.5.
При этом должно быть соблюдено условие
                (26)
Указанные образцы отбирают еженедельно в течение не менее чем одной смены в количестве не менее 5 изделий.
9. Использование градуировочной зависимости допускается, если число zN положительных разностей
                (27)
где i = 1,..., zN, удовлетворяет условию
                (28)
где U (N) и L (N) — соответственно верхняя и нижняя границы числа zN положительных разностей согласно таблице, а N >15 — число образцов, отвечающее условию (26).
Сопоставление чисел zN, U (N) и L (N) осуществляют в соответствии с периодичностью отбора образцов согласно п. 8.
При больших N указанное сопоставление проводят для различных участков диапазона t. При несоблюдении соотношения (28) использование градуировочной зависимости не допускается. В этом случае накопленное число значений tq и Rq, использованных для поверки градуировочной зависимости, может быть использовано также для построения новой градуировочной зависимости.
Зависимости U (N) и L (N) верхней и нижней границ числа zN положительных разностей значений прочности образцов по настоящему стандарту и ГОСТ 8462—85 от числа N образцов с несовпадающими результатами указанных определений прочности

 |  |  |  |  |  |
N  |
U (N)  |
L (N)  |

5  |

5  |

0  |
10  |
9  |
1  |
15  |
12  |
3  |
20  |
15  |
5  |
25
  |
18  |
7  |
30  |
20  |
10  |
35  |
23  |
12  |
40  |
26  |
14  |
45  |
29  |
16  |
50
  |
32  |
18  |
55  |
35  |
20  |
60  |
37  |
23  |
65  |
40  |
25  |
70  |
43  |
27  |
75
  |
46  |
29  |
80  |
48  |
32  |
85  |
51  |
34  |
90  |
54  |
36  |
95  |
57  |
38  |
100
  |
59  |
41  |
105  |
62  |
43  |
110  |
65  |
45  |
115  |
67  |
48  |
120  |
70  |
50  |
125
  |
73  |
52  |
130  |
75  |
55  |
135  |
78  |
57  |
140  |
81  |
59  |
145  |
83  |
62  |
150
  |
86  |
64  |
155  |
89  |
66  |
160  |
91  |
69  |
165  |
94  |
71  |
170  |
97  |
73  |
175
  |
99  |
76  |
180  |
102  |
78  |
185  |
105  |
80  |
190  |
107  |
83  |
195  |
110  |
85  |
200
  |
113  |
87  |


Примечание. Для N > 90,   где Ent (X) ( целая часть Х.

(Измененная редакция, поправка)




ПРИЛОЖЕНИЕ 5
Справочное

ПРИМЕРЫ РАСЧЕТА, ОЦЕНКИ ПРИГОДНОСТИ
И ПОВЕРКИ ГРАДУИРОВОЧНЫХ ЗАВИСИМОСТЕЙ

1. Расчет и оценка пригодности градуировочной зависимости
при использовании метода наименьших квадратов
Для установления градуировочной зависимости проведены испытания полнотелого силикатного кирпича. Общее число образцов — 200. Диапазон t — от 70,2 до 101,0 мкс. По результатам испытаний вычислены значения: A = (0,6145 МПа(мкс(1; В = 69,38 МПа;  = 79,71 мкс;  = 20,40 МПа; SR = 4,842 МПа; S = 3,506 МПа. Поскольку E = 1,9 >1,5 и  = 0,17 < 0,20, определение прочности по градуировочной зависимости по формуле (2)
/img057.jpg)
в указанном диапазоне времени распространения ультразвука допускается. Результаты установления градуировочной зависимости представлены на черт. 3. Если в испытаниях р-го образца получено значение tp = 82,7 мкс, то прочность этого образца, определенная по градуировочной зависимости, составит
  МПа.
2. Расчет градуировочной зависимости
непараметрическим методом

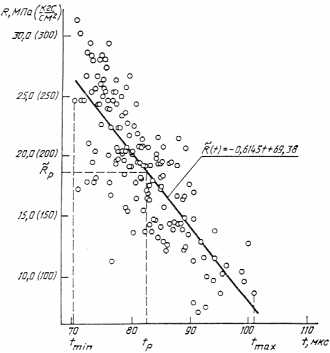

Были проведены испытания 190 образцов силикатного кирпича. Располагаем результаты испытаний в порядке строгого возрастания t : t1 = 70,0, R1 = 24,62; ...; t83 = 80,7, R83 = 21,78; ...; t165 = 110,0, R165 = 6,80. Поскольку r = 165, из этой совокупности точку с номером   опускаем.
Примечание. 25 точек с абсциссами, наблюдаемыми повторно, в расчете не учитывают.

/img060.jpg)
Черт. 3

Затем вычисляем   Поскольку т четно, А определяем по формуле
/img062.jpg)
где А41 и А42 находим в ряду неубывающих значений А (j, j + k), для которых j = 1, ..., 82; k = 83, т. е.:
/img063.jpg)
/img064.jpg)
/img065.jpg)
/img066.jpg)
Отсюда

Наносим точки ti, Ri (i = 1, ..., 165) на координатную бумагу.
Номер  -го места сверху и снизу областей рассеяния величин t и R равен 28, так что:
/img069.jpg)
/img070.jpg)
/img071.jpg)
/img072.jpg)
откуда определяем   и   по формулам (22) и (23) соответственно:
/img075.jpg)
/img076.jpg)
так что B =19,14 + 0,63882 ( 81,6 = 71,268.
Номер (0,07r+1)-го места сверху и снизу области рассеяния и построенной на координатной бумаге прямой
/img077.jpg)
равен 12, так что /img078.jpg)
  и /img080.jpg)
Расстояние вдоль оси R между отсекающими по 12 точек сверху и снизу области рассеяния прямыми, параллельными прямой   и проходящими через ближайшие к   из этих точек, равно h = 26,25 ( 16,75 = 9,50 (см. черт. 4). Тогда S = 0,3388 ( 9,50 = 3,219. Поэтому
 и
/img084.jpg)

3. Поверка градуировочной зависимости

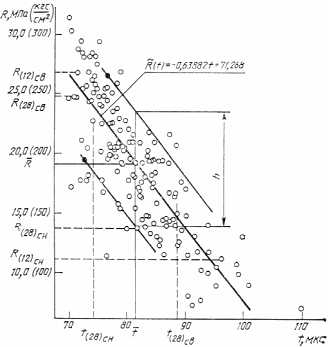

Для поверки была определена прочность N = 20 образцов по настоящему стандарту и ГОСТ 8462—85. Определения прочности образцов по ГОСТ 8462—85 были проведены спустя 30 ч после выгрузки образцов из автоклава. Нулевых значений разностей   не наблюдалось. При этом оказалось, что z90 = 9. Из таблицы следует, что U (20) = 15 и L (20) = 5. Поскольку U (N) ( zN ( L (N), использование градуировочной зависимости допускается.

/img086.jpg)
Черт. 4
Сплошными кружками отмечены точки  и  , через которые проходят прямые, параллельные   и отсекающие по 12 точек сверху и снизу области рассеяния относительно  .

ПРИЛОЖЕНИЕ 6
Рекомендуемое

ФОРМА ЖУРНАЛА ИСПЫТАНИЙ
СИЛИКАТНЫХ КИРПИЧА И КАМНЕЙ УЛЬТРАЗВУКОВЫМ МЕТОДОМ

Вид изделий________________ Тип зависимости _________________

 |  |  |  |  |
Номер образца  |
Время распространения ультразвука в изделии,
t, мкс  |
Прочность R, определенная на графике или по таблице, МПа  |

Примечание  |
  |
  |

  |
  |



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ
Л. А. Дикарев, канд. техн. наук (руководитель темы); А. С. Бычков, канд. техн. наук (руководитель темы); Г. Н. Бабикова; Л. А. Хохлова; М. И. Шиманская; И. Н. Нагорняк

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15.08.88 № 162

3. ВЗАМЕН ГОСТ 24332—80

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)

 |  |  |  |  |
Обозначение НТД, на который
дана ссылка  |
Номер пункта, подпункта,
приложения  |
ГОСТ 8.383-86  |
2.1  |
ГОСТ 379-79  |
3.2, 3 4, 4.2  |
ГОСТ 4366-78  |
2.4  |
ГОСТ 5774-76  |
2.4  |
ГОСТ 8462-85  |
3.3.5, приложения 2-5  |


 |
