ГОСТ 23899-79


УДК 691.328.022.97:006.354                                                                                            Группа Ж 33


ГОСУДАРСТВЕНЫЙ СТАНДАРТ СОЮЗА ССР


КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ПОД ПАРАБОЛИЧЕСКИЕ ЛОТКИ

Технические условия


Column reinforced concrete for parabolic

shoots. Technical condition


ОКП 58 2121

Дата введения 1981-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН Министерством мелиорации и водного хозяйства СССР


ИСПОЛНИТЕЛИ


Ю.А. Тевелев (руководитель темы), Г.А. Ивянский, Н.Н. Светликова


2. ВНЕСЕН Министерством мелиорации и водного хозяйства СССР


Зам.министра Б.Г. Штепа


3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 12 ноября 1979 г. N 216


Настоящий стандарт распространяется на железобетонные колонны, изготовляемые из тяжелого бетона и предназначенные для опирания параболических лотков оросительных систем с расходом воды до  5 мimg1/с, сооружаемых во всех климатических районах страны с сейсмичностью до 8 баллов включительно.


1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Колонны железобетонные под параболические лотки подразделяют на два типа:

СК - свая-колонна;

К - стойка-колонна, заделываемая в фундамент стаканного типа.

1.2. Форма, размеры колонн и расположение монтажных петель должны соответствовать указанным на черт. 1 и 2 и в табл. 1.

1.3. Марки колонн под лотки обозначаются в соответствии с ГОСТ 23009-78.

1.4. Колонны в зависимости от длины опирающихся на них лотков подразделяют по несущей способности на две группы:

1 - колонны под лотки длиной 6 м;

2 - колонны под лотки длиной 8 м.

Пример условного обозначения колонны типа СК, длиной 4000 мм, шириной 200 мм и шириной наголовника 450 мм, 1-й по несущей способности (под лотки длиной 6 м):

СК 40.2.5-1 ГОСТ 23899-79

1.5. При соответствующем технико-экономическом обосновании допускается изготовлять колонны с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15, без изменения площади поперечного сечения. При этом защитный слой бетона должен быть не менее 30 мм.

Поперечное сечение основного каркаса колонн может иметь трапецеидальную форму, каркасы в этом случае следует выполнять по специальным чертежам, утвержденным в установленном порядке.

1.6. Технические показатели и армирование колонн следует принимать по табл. 2 и обязательному приложению 1 к настоящему стандарту.

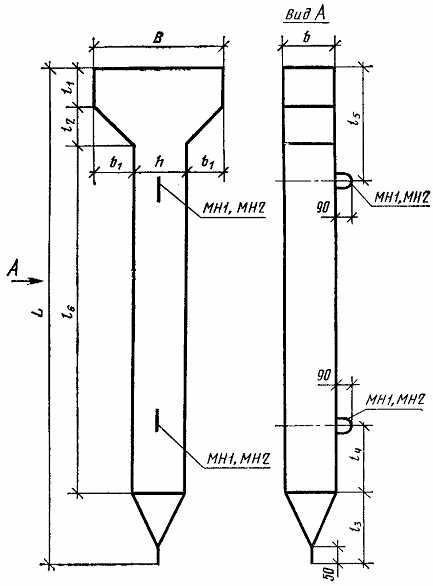

Колонна типа СК

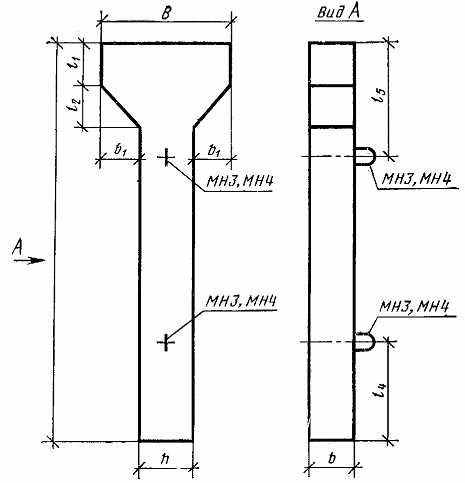

Колонна типа К


Черт. 1

Черт. 2


Таблица 1

Параметры колонн под лотки

Размеры в мм

Типоразмеры

Глубина наполнения

Ширина b

Высота h

Длина L

Длина

Наголовник

Привязка закладных деталей

Cправочная


лотка




острияimg4

Ширина B

Высота img5

Ширина скосов img6

Высота скосов img7



масса, кг

CК 40.2.5

400-800

200

200

4000

300

450


125

125

600

500

410

CК 60.2.5




6000



200



900

900

710

CК 40.3.7

1000

250

250

4000

375

700


225

225

600

425

673

CК 60.3.7




6000






900

825

985

К 8.2.5




750






400

150

78

К 13.2.5


150

200

1250




125

125

400

250

115

К 18.2.5

400-800



1750


450




400

350

150

К 28.2.5




2750

-


150



410

550

365

К 38.2.5




3750




100

160

560

750

490

К 48.2.5


200

250

4750






710

950

615

К 12.2.7

1000



1150


700


225

225

400

230

203

К 17.2.7




1650






440

330

265


Таблица 2

Технические показатели колонн под лотки


Типоразмер

Марка бетона

Расход материалов

Типоразмер

Марка бетона

Расход материалов


по прочности на сжатие

по водонепроницаемости

Бетон, м3

Сталь, кг


по прочности на сжатие

по водонепроницаемости

Бетон, м3

Сталь, кг

СК 40.2.5



0,164

19

23

К 18.2.5



0,060

9,1

10,9

СК 60.2.5



0,244

50

61

К 28.2.5



0,146

14,8

18,2

СК 40.3.7

М200

В2

0,260

24

29

К 38.2.5

М200

В2

0,196

23,8

29,4

СК 60.3.7



0,394

54

64

К 48.2.5



0,246

36,5

44,3

К 8.2.5



0,031

6,2

6,9

К 12.2.7



0,081

9,5

10,2

К 13.2.5



0,046

7,4

8,8

К 17.2.7



0,106

11,1

12,2

Примечание. В числителе дана масса арматуры колонн под лотки длиной 6 м, а в знаменателе - под лотки длиной 8 м.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1. Колонны под лотки должны изготовляться в соответствии с требованиями настоящего стандарта.

2.2. Бетон

2.2.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

2.2.2. Колонны под лотки должны изготовляться из тяжелого бетона марки не ниже М 200.

2.2.3. Водопоглощение бетона колонн должно быть не более 5%.

2.2.4. Марка бетона колонн по водонепроницаемости должна быть В 2.

2.2.5. Марка бетона колонн по морозостойкости должна приниматься в соответствии с требованиями главы СНиП II-21-75 в зависимости от климатических условий района строительства, указанного в заказе на изготовление колонн, но не менее Мрз 100.

2.2.6. Поставка колонн потребителю должна производиться после достижения бетоном отпускной прочности, назначаемой с учетом технологии их изготовления, условий транспортирования и монтажа, срока загружения колонн нагрузкой, а также с учетом возможности дальнейшего нарастания прочности бетона в конструкции в зависимости от климатических условий района строительства и времени года.

Величина отпускной прочности бетона должна быть не менее:

свай-колонн -100% проектной марки бетона по прочности на сжатие;

стоек-колонн -70% проектной марки бетона по прочности на сжатие.

Назначение и согласование величины отпускной прочности бетона - по ГОСТ 13015-75.

2.2.7. Бетон, а также материалы для приготовления бетона колонн, предназначенных для работы в условиях воздействия агрессивной среды, должны удовлетворять требованиям главы СНиП II-28-73.

2.3. Арматура и арматурные изделия

2.3.1. Для армирования колонн должна применяться арматурная сталь следующих видов и классов:

рабочая арматура - горячекатаная арматурная сталь периодического профиля класса А-III по ГОСТ 5781-75 и ГОСТ 5.1459-72;

конструктивная арматура - горячекатаная арматурная гладкая сталь класса А-I по ГОСТ 5781-75.

2.3.2. Сварные арматурные изделия должны удовлетворять требованиям ГОСТ 10922-75.

2.3.3. Монтажные петли должны изготавливаться из стержневой горячекатаной гладкой арматуры класса А-I марок ВСт3пс2, ВСт3сп2 по ГОСТ 5781-75.

Сталь марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа колонн при температуре ниже минус 40° С.

2.3.4. Армирование колонн под лотки должно соответствовать обязательному приложению 1.

2.3.5. Толщина защитного слоя бетона для рабочей арматуры должна быть не менее 30 мм.

2.4. Изготовление колонн

2.4.1. Колонны следует изготовлять в стальных формах, удовлетворяющих требованиям ГОСТ 18886-73.

2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами.

Применение стальных фиксаторов не допускается.

2.4.3. Отклонения от проектных размеров колонн, положения арматуры, расположения подъемных петель, а также от проектной толщины защитного слоя бетона не должны превышать в мм:


по длине призматической части и общей длине сваи-колонны

(30

по длине  стойки-колонны

(10

по размерам поперечного сечения

(5

по длине острия сваи-колонны

(30

по смещению острия сваи-колонны от центра поперечного сечения

10

по расстоянию от центра подъемных петель до конца колонн

(50

по толщине защитного слоя бетона

(5

по шагу спирали и хомутов

(10

по смещению продольной арматуры

(5

по смещению сеток в голове колонны

(10


2.4.4. Отклонения фактической массы колонн при отпуске потребителю не должны превышать (7% номинальной массы колонн.

2.4.5. Внешний вид и качество поверхностей колонн под лотки должны удовлетворять следующим требованиям:

не допускаются на поверхности колонн раковины диаметром и глубиной более 5 мм;

не допускаются на бетонных поверхностях местные наплывы и впадины высотой и глубиной более 5 мм;

не допускаются местные околы бетона на углах глубиной более 10 мм и общей длиной более 50 мм на 1 пог.м;

не допускаются околы бетона и раковины в торце;

не допускаются трещины, за исключением поверхностных усадочных шириной более 0,1 мм.

2.4.6. Монтажные петли должны быть очищены от наплывов бетона.


3. ПРАВИЛА ПРИЕМКИ


3.1. Колонны под лотки должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Результаты приемочного контроля и испытаний должны быть записаны в журнале ОТК или заводской лаборатории.

3.3. Приемка колонн должна производиться партиями. Размер партии устанавливается в количестве не более 200 колонн одного типоразмера, изготовленных предприятием по одной технологии, из материалов одного вида и качества в течение не более одних суток.

Допускается определять объем партии по соглашению предприятия-изготовителя с потребителем, а также поставлять изделия, отобранные от разных партий.

3.4. Предъявляемую к приемке партию ОТК подвергают контрольной проверке, при этом:

для контрольной проверки размеров колонн и качества их рабочих поверхностей отбирают контрольные образцы в количестве 5% от партии, но не менее двух колонн;

для оценки прочности и трещиностойкости колонн, расположения арматуры и толщины защитного слоя бетона - две колонны от партии.

3.5. Если при проверке отобранных образцов окажется хотя бы одна колонна, не соответствующая требованиям настоящего стандарта, следует отобрать удвоенное количество колонн от той же партии и произвести повторную проверку.

Если при повторной проверке окажется хотя бы одна колонна, не удовлетворяющая требованиям настоящего стандарта, то данная партия колонн подлежит приемке поштучно.

3.6. Морозостойкость и водонепроницаемость бетона следует определять не реже одного раза в шесть месяцев при серийном изготовлении колонн, а также при освоении производства, изменении технологии и вида применяемых материалов.

3.7. Потребитель имеет право производить выборочный или поштучный приемочный контроль колонн под лотки на заводе-изготовителе, соблюдая при этом правила приемки, установленные настоящим стандартом.


4. МЕТОДЫ ИСПЫТАНИЙ


4.1. Размеры и непрямолинейность колонн, положение закладных изделий, масса, толщина защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид проверяются по ГОСТ 13015-75.

4.2. Марка бетона по водонепроницаемости должна определяться в соответствии со СНиП II-21-75 и ГОСТ 19426-74.

При отсутствии оборудования, предусмотренного указанными нормативными документами, допускается определять марку бетона по водонепроницаемости в соответствии с требованиями ГОСТ 12730.5-78.

4.3. Испытание сварных арматурных соединений и оценка их прочности и качества изготовления производятся по ГОСТ 10922-75.

4.4. Прочность бетона на сжатие определяется по ГОСТ 10180-78. Допускается определять фактическую прочность бетона в опорах ультразвуковым методом по ГОСТ 17624-72.

4.5. Контроль и оценку проектной марки бетона по прочности на сжатие, а также отпускной прочности бетона следует производить по ГОСТ 18165-72 или ГОСТ 21217-75 с учетом однородности прочности бетона.

4.6. Марка бетона по морозостойкости должна контролироваться в соответствии с ГОСТ 10060-76.

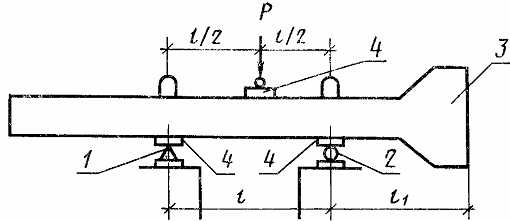

4.7. Испытание колонн на прочность проводят по схеме, указанной на черт.3.



1 - неподвижная опора; 2 - подвижная опора; 3 - испытываемая

колонна; 4 - металлические прокладки толщиной 10, длиной

250 и шириной 100 мм ( img11и  img12 - см. обязательное приложение 2).

Черт. 3


4.8. Нагрузка Р прикладывается ступенями по 0,1 от разрушающей. После каждого этапа делается выдержка 10 мин. Разрушение должно произойти при величине нагрузки не менее указанной в обязательном приложении 2.


5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


5.1. На боковой поверхности колонны на расстоянии 50 см от торца с наголовником или на торце должна быть нанесена несмываемой краской следующая маркировка:

товарный знак предприятия-изготовителя или его краткое наименование;

марка колонны под лотки;

дата изготовления;

штамп ОТК;

отпускная масса колонн в кг - для конструкций, масса которых превышает 500 кг.

5.2. Колонны должны храниться по маркам в штабелях горизонтальными рядами наголовниками в одну сторону.

5.3. Высота штабеля должна быть не более 2,5 м.

5.4. Проходы между штабелями должны быть не менее 1 м.

5.5. Между горизонтальными рядами колонн (складируемых или транспортируемых) должны быть уложены деревянные прокладки высотой 250, шириной 60 и толщиной 110 мм, расположенные рядом с монтажными петлями колонн.

Подкладки под нижние ряды колонн должны укладываться по плотному, тщательно выровненному основанию.

5.6. Прокладки между всеми вышележащими рядами колонн должны быть расположены по вертикали одна над другой.

5.7. Перетаскивание колонн волоком запрещается.

5.8. При транспортировании колонн должны соблюдаться меры, обеспечивающие предохранение их от ударов и механических повреждений.

5.9. Все операции, связанные с погрузкой и разгрузкой колонн, а также с переводом их из горизонтального положения в вертикальное, как и кантовка их, должны производиться плавно без рывков и ударов с тем, чтобы исключить возможность повреждения колонн.

5.10. Погрузка и крепление колонн при перевозке их на железнодорожных платформах должны производиться в соответствии с действующими инструкциями МПС по перевозке грузов.

5.11. Количество одновременно транспортируемых колонн должно определяться их массой и габаритами.

5.12. Подъем колонн в вертикальное положение следует осуществлять стропом, закрепленным у наголовника или у верхней подъемной петли.

Строповка колонн при переводе их из горизонтального положения в вертикальное запрещается.

5.13. Изготовитель должен сопровождать каждую принятую техническим контролем партию, часть партии или группу изделий из разных партий паспортом, в котором указывают:

наименование и адрес предприятия-изготовителя;

номер и дату выдачи паспорта;

номер партии;

марки колонн с указанием количества изделий каждой марки;

дату изготовления колонн;

проектную марку бетона по прочности на сжатие;

отпускную прочность бетона колонн в процентах от проектной марки;

марки бетона по морозостойкости и водонепроницаемости;

водопоглощение бетона;

результаты испытаний колонн на разрушение;

обозначение настоящего стандарта.

Паспорт должен быть подписан лицом, ответственным за технический контроль предприятия-изготовителя.


6. ГАРАНТИИ ПОСТАВЩИКА


6.1. Завод-изготовитель гарантирует соответствие поставляемых изделий требованиям настоящего стандарта при соблюдении потребителем правил транспортировки, условий применения и хранения изделий, установленных настоящим стандартом.

6.2. Некачественные колонны завод-изготовитель обязан заменить в сроки, согласованные с потребителем.


Приложение 1

Обязательное

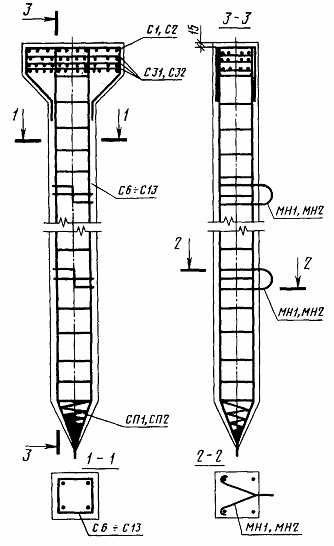

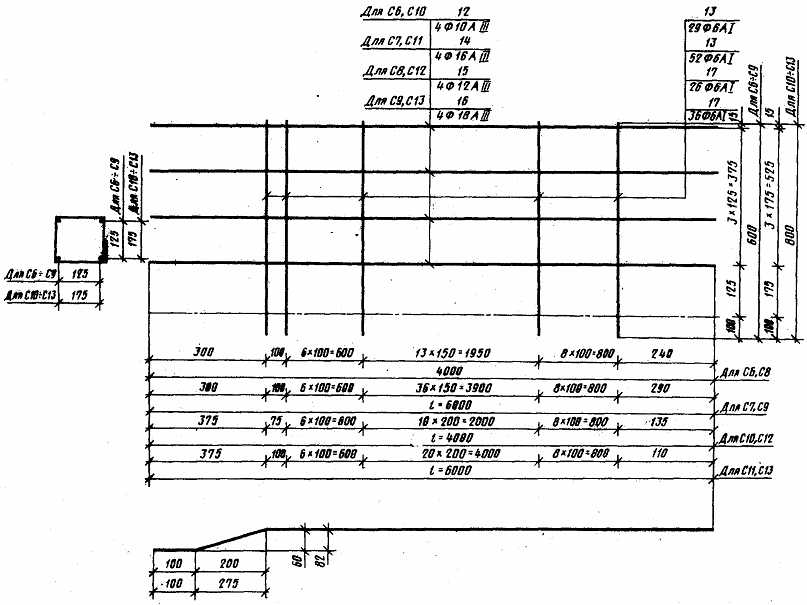

Армирование колонн типа СК


Черт. 1

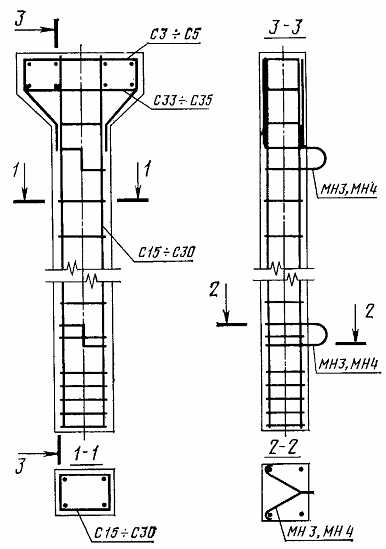

Армирование колонн типа К


Черт. 2


Таблица 1

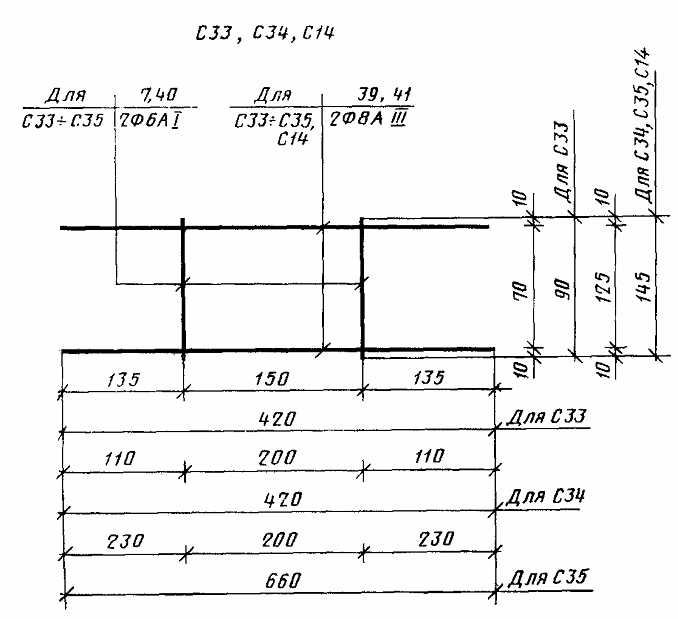

Спецификация арматурных изделий и закладных деталей

на одну колонну под лотки


Марка изделия

Арматурные изделия и закладные детали

Марка колонны

Арматурные изделия и закладные детали

колонны

Марка

Количество


Марка

Количество

СК 40.2.5-1

С1

1

СК 60.2.5-1

С1

1


С31

3


С31

3


С6

1


С7

1


СП1

1


СП1

1


МН1

2


МН1

2

СК 40.2.5-2

С1

1

СК 60.2.5-2

С1

1


С31

3


С31

3


С8

1


С9

1


СП1

1


СП1

1


МН1

2


МН1

2

СК 40.3.7-1

С2

1

К 28.2.5-2

С4

1


С32

3


С34

1


С10

1


С24

1


СП2

1


МН4

2


МН2

2




СК 40.3.7-2

С2

1

К 38.2.5-1

С4

1


С32

3


С34

1


С12

1


С22

1


СП2

1


МН4

2


МН2

2




СК 60.3.7-1

С2

1

К 38.2.5-2

С4

1


С32

3


С34

1


С11

1


С25

1


СП2

1


МН4

2


МН2

2




СК 60.3.7-2

С2

1

К 48.2.5-1

С4

1


С32

3


С34

1


С13

1


С23

1


СП2

1


МН4

2


МН2

2




К 8.2.5-1

С3

1

К 48.2.5-2

С4

1


С33

1


С34

1


С15

1


С26

1


МН3

2


МН4

2

К 8.2.5-2

С3

1

К 12.2.7-1

С5

1


С33

1


С35

1


С18

1


С27

1


МН3

2


МН4

2

К 13.2.5-1

С3

1

К 12.2.7-2

С5

1


С33

1


С35

1


С16

1


С29

1


МН3

2


МН4

2

К 13.2.5-2

С3

1

К 17.2.7-1

С5

1


С33

1


С35

1


С19

1


С28

1


МН3

2


МН4

2

К 18.2.5-1

С3

1

К 17.2.7-2

С5

1


С33

1


С35

1


С17

1


С30

1


МН3

2


МН4

2

К 18.2.5-2

С3

1





С33

1





С20

1





МН3

2




К 28.2.5-1

С4

1





С34

1





С21

1





МН4

2

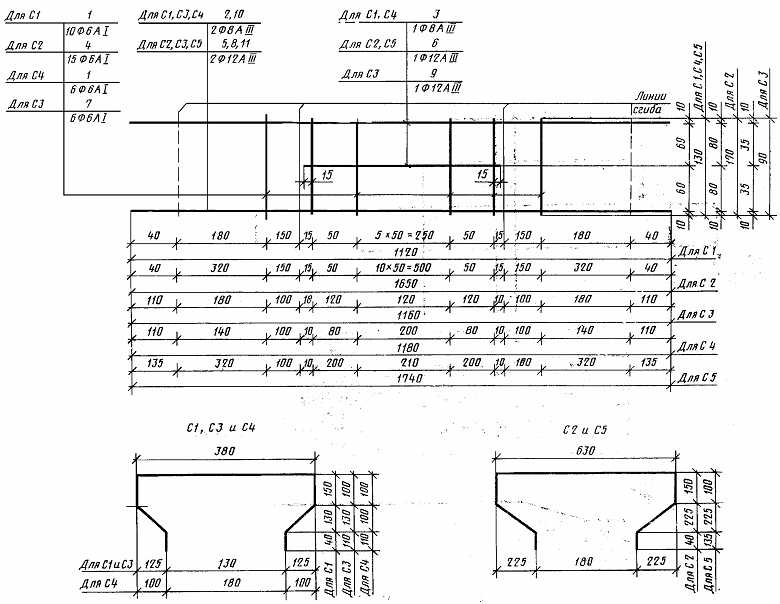

С1-С5


Черт. 3

С6-С13


Черт. 4

С15img17С30


Черт. 5

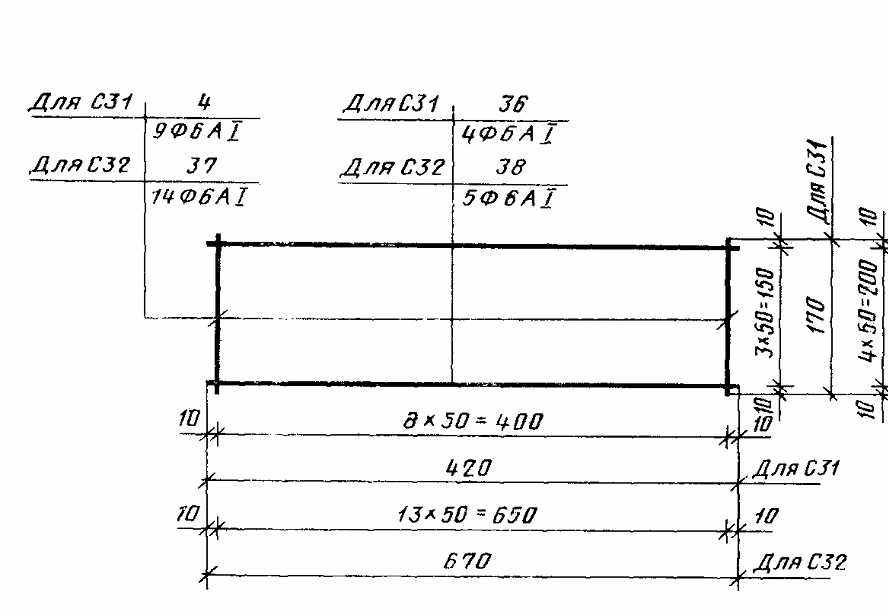

С31; С32



Черт. 6

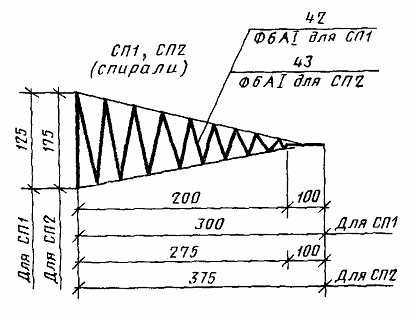

МНI -МН4

img21img22img23img24


Черт. 7

Таблица 2

Спецификация и выборка стали на одно арматурное изделие

и закладные детали


Марка

Позиция

Диаметр,

Длина,

Коли-

Масса

Выборка стали

изделия


мм

мм

чество

одной пози-ции, кг

Диаметр, мм

Длина, м

Общая масса изделия, кг


1

6АI

130

10

0,28

6АI

1,30


С1

2

8АIII

1120

2

0,88

8АIII

2,62

1,31


3

8АIII

380

1

0,15





4

6АI

170

15

0,56

6АI

2,56


С2

5

12АIII

1650

2

2,93



4,05


6

12АIII

630

1

0,56

12АIII

3,93



7

6АI

90

6

0,12

6АI

5,4


С3

8

12АIII

1160

2

2,06



2,53


9

12АIII

380

1

0,35

12АIII

2,7



1

6АI

130

6

0,17

6АI

0,78


С4

10

8АIII

1180

2

0,93



1,25


3

8АIII

380

1

0,15

8АIII

2,74



1

6АI

130

6

0,17

6АI

0,78


С5

11

12АIII

1740

2

3,09



3,83


6

12АIII

630

1

0,57

12АIII

4,11


С6

12

10АIII

4000

4

9,88

10АIII

16,00

13,74


13

6АI

600

29

3,86

6АI

17,40


С7

14

16АIII

6000

4

37,92

16АIII

24,00

44,85


13

6АI

600

52

6,93

6АI

31,20


С8

15

6АI

4000

4

14,21

12АIII

16,00

18,07


13


600

29

3,86

6АI

17,40


С9

16

18АIII

6000

4

48,00

18АIII

24,00

54,93


13

6АI

600

52

6,93

6АI

31,20


С10

12

10АIII

4000

4

9,87

10АIII

16,00

14,42


17

6АI

800

26

4,61

6АI

20,80


С11

14

16АIII

6000

4

37,92

16АIII

24,00

44,31


17

6АI

800

36

6,39

6АI

28,80


С12

15

12АIII

4000

4

14,21

12АIII

16,00

18,76


17

6АI

800

26

4,61

6АI

20,8


С13

16

18АIII

6000

4

48,00

18АIII

24

54,39


17

6АI

800

36

6,39

6АI

28,80


С15

18

10АIII

710

4

1,75

10АIII

28,40

2,45


19

6АI

450

7

0,70

6АI

3,15


С16

20

10АIII

1210

4

2,99

10АIII

4,84

3,99



6АI

450

10

1,00

6АI

4,5


С17

21

10АIII

1710

4

4,22

10АIII

6,84

5,62


19

6АI

450

14

1,39

6АI

6,30


С18

22

12АIII

710

4

2,52

12АIII

2,84

3,22


19

6АI

450

7

0,70

6АI

3,15


С19

23

12АIII

1210

4

4,30

12АIII

4,84

5,30


19

6АI

450

10

1,00

6АI

4,5


С20

24

12АIII

1710

4

6,07

12АIII

6,84

7,46


19

6АI

450

14

1,39

6АI

6,30


С21

25

12АIII

2710

4

9,62

12АIII

10,84

12,22


26

6АI

650

18

2,59

6АI

11,7


С22

27

14АIII

3710

4

17,96

14АIII

14,84

21,27


26

6АI

630

23

3,32

6АI

14,95


С23

28

16АIII

4710

4

29,77

16АIII

30,84

33,81


26

6АI

650

28

4,04

6АI

18,20


С24

29

14АIII

2710

4

13,00

14АIII

10,84

15,60


26

6АI

650

18

2,60

6АI

11,70


С25

30

16АIII

3710

4

23,45

16АIII

14,84

26,77


26

6АI

650

23

3,32

6АI

14,95


С26

31

18АIII

4710

4

37,68

18АIII

18,84

41,72


26

6АI

650

28

4,04

6АI

18,20


С27

32

10АIII

1100

4

2,74

10АIII

4,40

4,16


26

6АI

650

10

1,44

6АI

6,50


С28

33

10АIII

1600

4

3,95

10АIII

68,00

5,68


26

6АI

650

12

1,73

6АI

7,80


С29

34

12АIII

1100

4

3,91

12АIII

4,40

5,34


26

6АI

650

10

1,44

6АI

6,50


С30

35

12АIII

1600

4

5,68

12АIII

6,4

7,41


26

6АI

650

12

1,73

6АI

7,80


С31

4

6АI

170

9

0,33

6АI

3,21

2,13


36

6АI

420

4

0,37




С32

37

6АI

220

14

0,68

6АI

6,43

4,26


38

6АI

670

5

0,74




С33

7

6АI

90

2

0,04

6АI

0,18

0,37


39

8АIII

420

2

0,33

8АIII

0,84


С34

40

6АI

145

2

0,06

6АI

0,29

1,25


39

8АIII

420

2

0,33

8АIII

0,84


С35

40

6АI

145

2

0,06

6АI

0,29

0,58


41

8АIII

660

2

0,52

8АIII

1,32


СП1

42

6АI

3000

1

0,67

6АI

3,00

0,67

СП2

43

6АI

3800

1

0,84

6АI

3,80

0,84

МН1

44

10АI

730

1

0,45

10АI

0,73

0,45

МН2

45

10АI

850

1

0,52

10АI

0,85

0,52

МН3

46

10АI

655

1

0,40

10АI

0,65

0,40

МН4

47

10АI

780

1

0,48

10АI

0,78

0,48



Таблица 3 (Левая часть)


Выборка стали на одну колонну под параболические лотки


кг



Арматурные изделия


Арматурная сталь


Марка

Класс А-III

Класс А-I по ГОСТ 5781-75


колонны

по ГОСТ 5781-75

по ГОСТ 5.1459-72

Итого

Диаметр 6 мм

Итого

Итого


Диаметр, мм






8

10

12

14

16

18





СК40.2.5-1


9,88

-


-

-

10,91

6,30

6,30

17,21

СК40.2.5-2

1,03

-

14,21

-

-

-

15,24



21,54

СК60.2.5-1


-

-


37,92

-

38,95

9,35

9,35

48,30

СК60.2.5-2


-

-


-

48,00

49,03



58,38

СК40.3.7-1


9,88

3,49


-

-

13,37

9,47

9,47

22,84

СК40.3.7-2

-

-

17,70

-

-


19,90



27,17

СК60.3.7-1


-



37,92

-

41,41

11,24

11,24

52,65

СК60.3.7-2


-

3,49


48,10


51,49



62,73

К 8.2.5-1


1,75

2,41




4,49

0,86

0,86

5,35

К 8.2.5-2


-

4,93




5,26



6,12

К 13.2.5-1

0,33

2,99

2,41

-

-

-

5,73

1,16

1,16

6,89

К 13.2.5-2


-

6,71




7,04



8,20

К 18.2.5-1


4,22

2,41




6,96

1

1,55

8,51

К 18.2.5-2


-

8,48




8,81



10,36

К 28.2.5-1



9,62

-

-

-

1,03

2,82

2,82

13,85

К 28.2.5-2



-

13,0

-

-

14,41



17,23

К 38.2.5-1

1,41


-

17,96

-

-

19,37

3,54

3,54

22,91

К 38.2.5-2



-

-

23,45

-

24,86



28,40

К 48.2.5-1



-

-

29,77

-

31,18

4,26

4,26

35,44

К 48.2.5-2



-

-

-

37,688

39,09



43,35

К 12.2.7-1


2,71

3,66




6,89

1,67

1,67

8,56

К 12.2.7-2

0,52

-

7,57

-

-

-

8,09



9,57

К 17.2.7-1


3,95

3,66




8,13

1,97

1,97

10,10

К 17.2.7-2


-

9,34




9,86



11,83


Таблица 3

Правая часть



Закладная деталь



Арматурная сталь



Марка колонны

Класс А-I по ГОСТ 5781-75

Итого

Всего


Диаметр, мм




6

10



СК40.2.5-1




18,78

СК40.2.5-2

0,67

0,9

1,57

23,11

СК60.2.5-1




49,87

СК60.2.5-2




59,95

СК40.3.7-1




24,82

СК40.3.7-2




29,15

СК60.3.7-1


1,04

1,98

54,63

СК60.3.7-2




64,71

К 8.2.5-1




6,15

К 8.2.5-2




6,92

К 13.2.5-1


0,8

0,8

7,69

К 13.2.5-2




9,00

К 18.2.5-1

0,84



9,31

К 18.2.5-2




11,16

К 28.2.5-1




14,81

К 28.2.5-2




18,19

К 38.2.5-1




23,37

К 38.2.5-2


0,96

0,96

29,36

К 48.2.5-1




36,40

К 48.2.5-2




44,31

К 12.2.7-1




9,51

К 12.2.7-2




10,53

К 17.2.7-1




11,06

К 17.2.7-2




12,79








Приложение 2

Обязательное

Таблица 1

Расстояния между опорами при испытании

колонн на контрольную нагрузку


мм


Типоразмер колонны

Расстояние до конца с оголовником  img25

Расстояние между опорами  l

CК40.2.5

600

2600

CК60.2.5

900

3900

CК40.3.7

600

2600

CК60.3.7

900

3900

К28.2.5

410

1790

К38.2.5

560

2440

К48.2.5

710

3090


Таблица 2

Величины контрольных нагрузок на колонны по проверке

прочности


Марка колонны

Разрушающая нагрузка, кН (кгс)

Марка колонны

Разрушающая нагрузка, кН (кгс)

CК40.2.5-1

15 (1500)

CК60.3.7-2

38 (3800)

CК40.2.5-2

23 (2300)

К28.2.5-1

30 (3000)

CК60.2.5-1

22 (2200)

К28.2.5-2

39 (3900)

CК60.2.5-2

26 (2600)

К38.2.5-1

28 (2800)

CК40.3.7-1

20 (2000)

К38.2.5-2

35 (3500)

CК40.3.7-2

28 (2800)

К48.2.5-1

28 (2800)

CК60.3.7-1

31 (3100)

К48.2.5-2

34 (3400)



1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Колонна типа СК

Колонна типа К

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3. ПРАВИЛА ПРИЕМКИ

4. МЕТОДЫ ИСПЫТАНИЙ

Черт. 3

5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6. ГАРАНТИИ ПОСТАВЩИКА

Приложение 1 (обязательное). Армирование колонн типа СК

Армирование колонн типа К

С1-С5

С6-С13

С15-С30

С31; С32

МН1 -МН4

Приложение 2 (обязательное).



ГОСТЫ И СНИПЫ, Москва, 2004 г.
