 ГОСТ 23119-78

УДК 69.024.8:006.354                                                                                                     Группа Ж34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Фермы стропильные стальные сварные с элементами
из парных уголков для производственных зданий

Технические условия

Steel welded roof trusses of double angles
 for industrial buildings. Specifications.

Срок действия с 01.01.1979
до 01.01.1984

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 73

Переиздание. Ноябрь 1979 г.

Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5%, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:
с рулонной и мастичной кровлей;
со стальными и железобетонными колоннами;
с неагрессивными и слабоагрессивными средами;
возводимых в районах с расчетной температурой наружного воздуха минус 65 С и выше и сейсмичностью до 9 баллов включительно.
Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. Основные размеры

1.1. Фермы должны изготовляться высотой:
3150 мм - для пролетов зданий 18, 24, 30 и 36 м;
2250 мм - для пролетов зданий 18 и 24 м.
Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.
1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт.1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).
1.3. Членение ферм на отправочные элементы должно соответствовать черт.2.

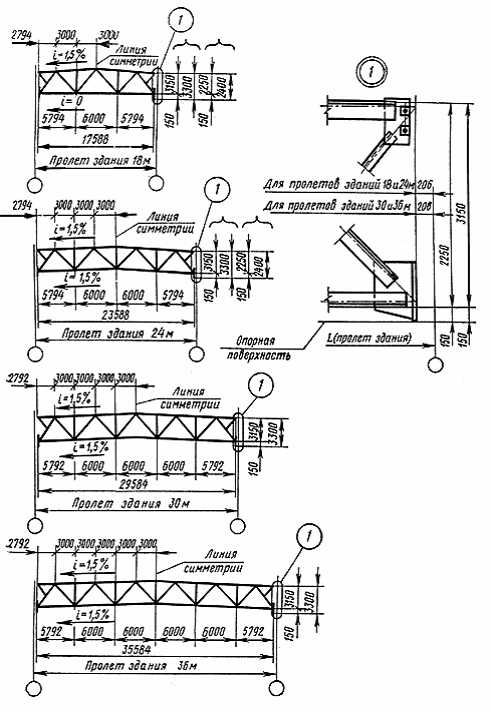

СХЕМЫ И ОСНОВНЫЕ РАЗМЕРЫ ФЕРМ

/img02.jpg)

Черт.1


ЧЛЕНЕНИЕ ФЕРМ НА ОТПРАВОЧНЫЕ ЭЛЕМЕНТЫ

Фермы для пролетов зданий 18 м

а) отправляется одним элементом допускается

/img03.jpg)

Фермы для пролетов зданий 24 м

/img04.jpg)

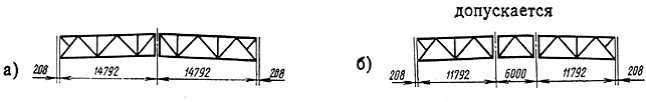

Фермы для пролетов зданий 30 м

/img05.jpg)

Фермы для пролетов зданий 36 м

/img06.jpg)

Черт.2
2. Технические требования

2.1. Фермы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.
2.2. Предельные отклонения линейных размеров ферм и их деталей от номинальных приведены в табл.1.

Таблица 1
мм

Наименование размера  |
Пред. откл.  |
Эскиз   |

Длина ферм или отправочных элементов L, L1, L2;

                   до 8000 включ.
св. 8000      "   16000   "
 "  16000  |




± 5,0
± 6,0
± 8,0   |

  |
Высота ферм или отправочных элементов (на опорах и зонах монтажных стыков) Н, Н1, Н2:
2250
3150  |



± 1,5
± 2,0  |
  |
Расстояние между осями отверстий и торцом опорного ребра l, l1, l2
Расстояние между осями отверстий в опорном ребре А  |
± 0,8
  |


  |
Расстояние между осями отверстий в поясах ферм А,  А1, А2, А3, А4  |
± 1,5
  |


  |
Расстояние между группами монтажных отверстий А:
до 1600 включ.
св. 1600    "   2500    "
"    2500    "   4000    "
"    4000    "   8000    "
"    8000    "  16000   "
"  16000    "  18000   "  |


± 2,0
± 2,5
± 3,0
± 4,0
±5,0
± 6,0
  |

/img10.jpg)
  |


2.3. Предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.

Таблица 2
мм

Наименование отклонения  |
Пред. откл./img11.jpg)
  |
Эскиз   |
до 1000 включ.
св. 1000    "   1600    "
"   1600     "   2500    "
"   2500     "   4000    "
"   4000     "   8000    "
"   8000     "  16000   "
"  16000    "  18000   "  |
0,8
1,3
2,0
3,0
5,0
8,0
13,0   |
/img12.jpg)
  |
Неперпендикулярность  торца опорного ребра к вертикальной оси фермы  |
0,3  |
/img13.jpg)
  |
Смещение обушков парных уголков в плоскости фермы:
в пределах монтажных стыков
на других участках  |


0,5
1,0  |

/img14.jpg)
  |
Смещение разбивочных осей стержней ферм в узлах  |
3,0  |
-  |


2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73.
2.5. Расстояние между краями деталей решетки и поясов в узлах ферм должно быть равно 4-5 толщинам фасонки.
2.6. Верхние пояса ферм при толщине поясных уголков менее 10 мм в местах опирания железобетонных плит должны быть усилены накладками.
2.7. На верхней плоскости уголков верхних поясов ферм, в случае опирания на них железобетонных плит, должны быть нанесены несмываемой краской поперечные риски, обозначающие центр узла.
2.8. Детали ферм, в зависимости от расчетной температуры, должны изготовляться из сталей классов, приведенных в табл.3.
2.9. Сварные соединения элементов ферм должны быть выполнены механизированным способом.
Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.

Таблица 3

  |
  |
Класс стали для зданий, возводимых при расчетной температуре  |
Наименование   |
Сортамент   |
минус 40(С и выше   |
ниже минус 40 (С   |
деталей  |
  |
Вариант 1.
Из стали одного класса  |
Вариант 2.
Из стали двух классов   |
до минус 65 ( С  |
Пояс  |
ГОСТ 8509-72   |
  |
С46/33  |
  |
Элемент решетки  |
ГОСТ 8510-72   |
  |
С38/23 или С46/33  |
  |
Фасонка  |
  |
С38/23  |
С38/23  |
С46/33  |
Опорное ребро  |
ГОСТ 19903-74   |
  |
С38/23 или С46/33   |
  |
Стыковая накладка  |
  |
  |
  |
  |


Примечания:
1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.
2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.

2.10. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.
2.11. Фермы должны быть огрунтованы и окрашены.
Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.

3. Комплектность

3.1. Фермы должны поставляться предприятием-изготовителем комплектно.
В состав комплекта должны входить:
отправочные элементы ферм;
монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 85, 65 и 20% от общего количества опорных узлов ферм;
техническая документация в соответствии с требованиями ГОСТ 23118-78.

4. Правила приемки

4.1. Фермы (отправочные элементы) для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.
4.2. Контроль отклонений линейных размеров ферм и их деталей (в том числе размеров сечений профилей проката) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.
4.3. Контрольной сборке должна подвергаться первая и каждая десятая ферма.
4.4. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.



5. Методы контроля

5.1. Контроль отклонений линейных размеров ферм и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.
5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.

6. Маркировка, транспортирование и хранение

6.1. Изготовленные фермы должны быть замаркированы.
На каждом отправочном элементе фермы должны быть нанесены:
номер заказа;
номер чертежа КМД, по которому изготовлен отправочный элемент фермы;
условное обозначение ферм по чертежу КМД с указанием порядкового номера изготовления.
На каждом пакете монтажных прокладок должны быть нанесены номер заказа и номер чертежа КМД, по которому изготовлены прокладки.
На каждой монтажной прокладке должна быть указана ее толщина.
Пример маркировки отправочного элемента фермы:

 ,

где 310 - номер заказа;
5 - номер чертежа КМД;
В8 - условное обозначение;
6 - порядковый номер изготовления.
На отправочном элементе фермы маркировочные знаки должны быть нанесены на первом раскосе и на внешней плоскости нижнего пояса, а также на пакете монтажных прокладок - вверху и внизу пакета.
Маркировочные знаки должны наноситься несмываемой краской.
6.2. Фермы (отправочные элементы) должны транспортироваться и храниться в рабочем положении. При этом фермы должны опираться на деревянные подкладки, устанавливаемые вблизи узлов, толщиной не менее 50 мм при транспортировании и не менее 150 мм при хранении ферм на строительной площадке.
Длина подкладки должна превышать ширину нижнего пояса ферм не менее чем на 100 мм.
При транспортировании и хранении должна быть обеспечена надежность закрепления ферм и сохранность их от повреждений.
При транспортировании отправочные элементы ферм должны быть соединены в пакеты. Масса пакета должна быть согласована с потребителем и не превышать 20 т.
Монтажные прокладки должны быть соединены в пакеты проволокой.

7. Указания по монтажу

7.1. Монтаж ферм должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.
7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 4.








Таблица 4
мм

Наименование отклонения  |
Пред. откл./img16.jpg)   |
Эскиз  |
Отклонение вертикальной оси верхнего пояса от вертикальной оси нижнего пояса фермы  |
5,0   |

  |
Непрямолинейность сжатых поясов из плоскости фермы на длине участка между точками закрепления L:
до 4000 включ.
св. 4000   "   8000     "
"   8000   "  12000     "  |



5,0
8,0
13,0  |

/img18.jpg)
  |


7.3. Смещение наружных граней опорных частей железобетонных плит покрытия с поперечных рисок, нанесенных в соответствии с п.2.7, не должно быть более 20 мм.

8. Гарантия изготовителя

8.1. Изготовитель должен гарантировать соответствие ферм требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных настоящим стандартом.
 |
