ГОСТ 21.402-83


УДК 744.4:69:006.354                                                      Группа Ж01



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА



АНТИКОРРОЗИОННАЯ ЗАЩИТА ТЕХНОЛОГИЧЕСКИХ

АППАРАТОВ, ГАЗОХОДОВ И ТРУБОПРОВОДОВ


Рабочие чертежи


System of building design documents.

Anticorrosive protection of technological apparatus,

gas pipes and pipelines. Working drawings



ОКП 0021

    Дата введения 1984-01-01



    РАЗРАБОТАН


    Институтом "Проектхимзащита" Министерства монтажных и специальных строительных работ СССР


    ИСПОЛНИТЕЛИ


    А.С.Горина (руководитель темы), В.Д.Любановский, В.Э.Радзевич, В.А.Соколов


    ВНЕСЕН Министерством монтажных и специальных строительных работ СССР


    Член Коллегии В.М. Орлов


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 13 июня 1983 г. № 117



Настоящий стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов (основной комплект рабочих чертежей марки АЗО) всех отраслей промышленности и народного хозяйства.


Стандарт не распространяется на рабочие чертежи антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов с антикоррозионными покрытиями, выполненными на предприятиях-изготовителях.


Если в качестве защитного покрытия предусматривают применение лакокрасочных или мастичных материалов, то в рабочих чертежах приводят только указания по антикоррозионной защите, которые составляют по форме 1. Пример заполнения таблицы указаний по антикоррозионной защите приведен в справочном приложении 1.

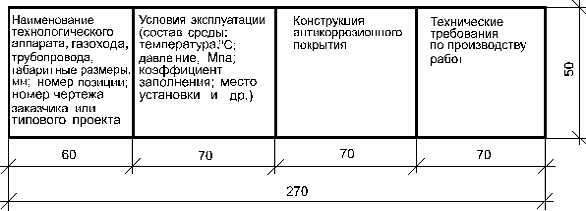

    Форма 1


Указания по антикоррозионной защите





1. Общие положения



1.1. Рабочие чертежи антикоррозионной защиты технологических аппаратов, газоходов и трубопроводов (далее - рабочие чертежи антикоррозионной защиты) выполняют в соответствии с требованиями настоящего стандарта, других стандартов системы проектной документации для строительства и норм проектирования антикоррозионной защиты.


1.2. В состав основного комплекта рабочих чертежей марки АЗО включают:


общие данные по рабочим чертежам;


рабочие чертежи антикоррозионной защиты;


ведомость объемов антикоррозионных работ по объектам защиты;


ведомость изделий, изготавливаемых по специальному заказу.



2. Общие данные по рабочим чертежам



2.1. В состав общих данных по рабочим чертежам основного комплекта марки АЗО в дополнение к ГОСТ 21.102-79 включают ведомость технологических аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите (форма 2) и рекомендации по выбору химически стойких материалов.

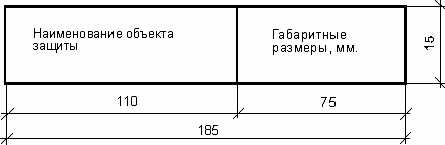

    Форма 2


Ведомость технологических аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите




В графах ведомости указывают:


в графе "Наименование объекта защиты" - наименование аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите;


в графе "Габаритные размеры" - габаритные размеры аппаратов, газоходов и трубопроводов.


Пример заполнения ведомости приведен в справочном приложении 2.



3. Рабочие чертежи антикоррозионной защиты



3.1. Состав основного комплекта рабочих чертежей антикоррозионной защиты в зависимости от видов антикоррозионных покрытий приведен в справочном приложении 3. Состав основного комплекта рабочих чертежей может уточняться в зависимости от типов защитных покрытий.


3.2. Масштабы изображений принимают по ГОСТ 2.302-68:


разрезы аппаратов -                                        1:10 - 1:100;


планы и разрезы газоходов и трубопроводов -   1:20 - 1:100;


сечения и узлы антикоррозионной защиты

аппаратов, газоходов и трубопроводов -             1:2 - 1:20.


3.3. На чертеже разреза аппарата (черт. 1) указывают:


габаритные размеры аппарата с учетом толщины защитных покрытий;


толщину защитных покрытий, металлических стенок и днища аппарата;


обозначения и диаметры штуцеров с учетом толщины защитных покрытий;


ссылки на узлы.


Внутренние устройства аппарата, газоходов и трубопроводов, разработка которых не входит в основной комплект рабочих чертежей марки АЗО, изображают штрихпунктирной линией с двумя точками.

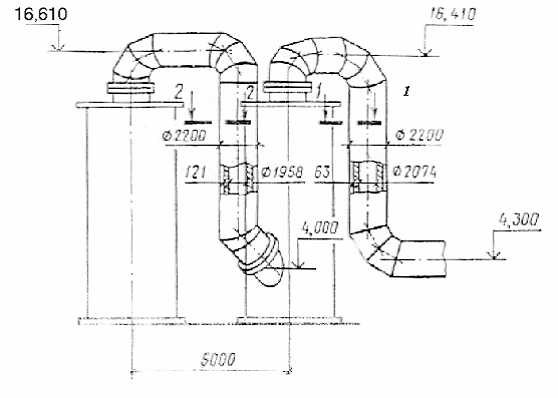

3.4. На чертежах планов и разрезов (видов) газоходов и трубопроводов (черт. 2) указывают:


отметки и привязки газоходов и трубопроводов к строительным конструкциям или аппарату;


внутренние диаметры газоходов и трубопроводов с учетом толщины защитных покрытий;


толщину защитных покрытий и металлических стенок газоходов и трубопроводов.


Если антикоррозионная защита газоходов и трубопроводов выполняется до монтажа или требует термической обработки (вулканизации или полимеризации покрытия), то на чертежах планов и разрезов проставляют габаритные размеры царг или отдельных участков газоходов или трубопроводов, подлежащих антикоррозионной защите или термической обработке до их монтажа.


3.5. Чертежи узлов на характерные элементы антикоррозионной защиты (черт.1) выполняют в объеме, необходимом для производства антикоррозионных работ.


3.6. На чертежах разреза аппарата, планах (разрезах, видах) газоходов и трубопроводов также приводят:

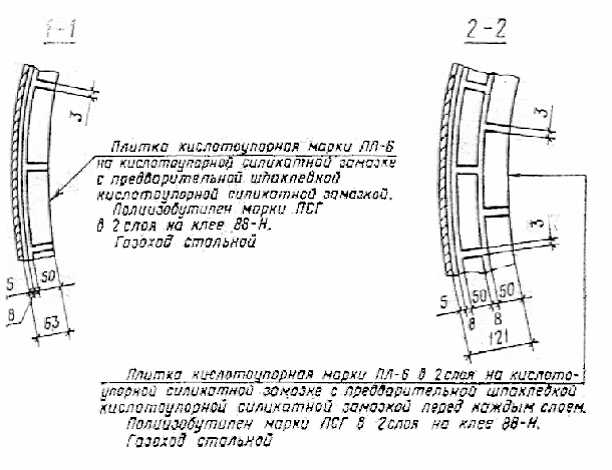

сечения (черт. 1 и 2), характеризующие антикоррозионную защиту;


таблицу штуцеров;


данные об условиях эксплуатации;


технические требования.


Таблицу штуцеров составляют по форме 3.


Пример заполнения таблицы приведен в справочном приложении 4.

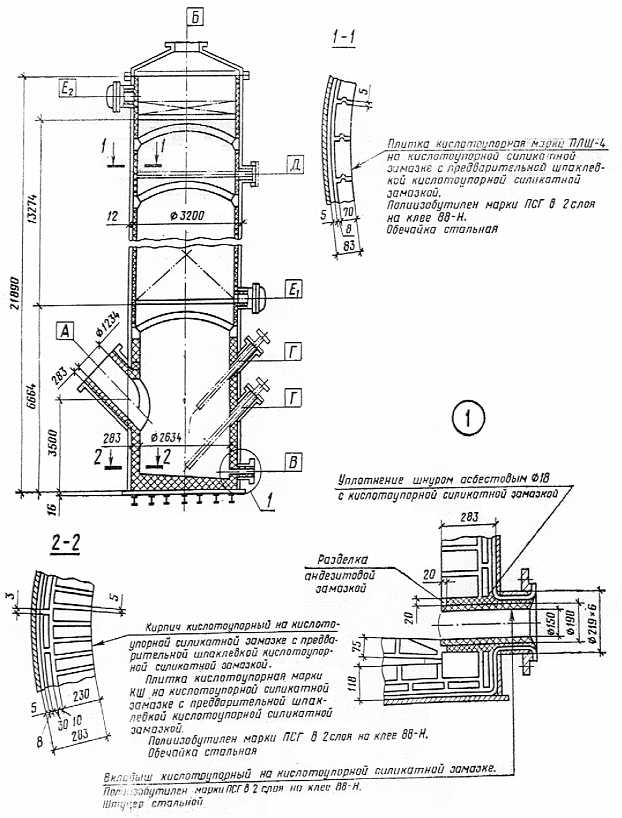

Черт. 1







Черт. 2

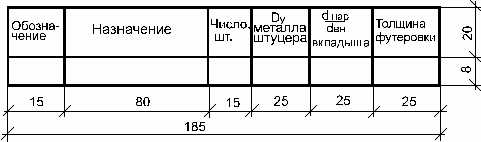

Форма 3


Таблица штуцеров


Размеры в мм





Данные об условиях эксплуатации технологических аппарата, газоходов и трубопроводов приводят в таблицах по формам 4 и 5. Пример заполнения таблицы условий эксплуатации аппарата приведен в справочном приложении 5, газоходов и трубопроводов - в справочном приложении 6.


В технических требованиях приводят ссылку, на основании каких нормативных документов и технологических инструкций производят работы по антикоррозионной защите, а также дают указания по выполнению антикоррозионных работ, необходимости последующей термической обработки покрытия, монтажу внутренних устройств, контролю качества покрытия, монтажу и хранению аппаратов с защитными покрытиями, выполненными до монтажа, технике безопасности и противопожарным мероприятиям и другие указания, не вошедшие в состав общих данных.


При футеровочном и комбинированном футеровочном защитных покрытиях в технических требованиях указывают массу антикоррозионной защиты.

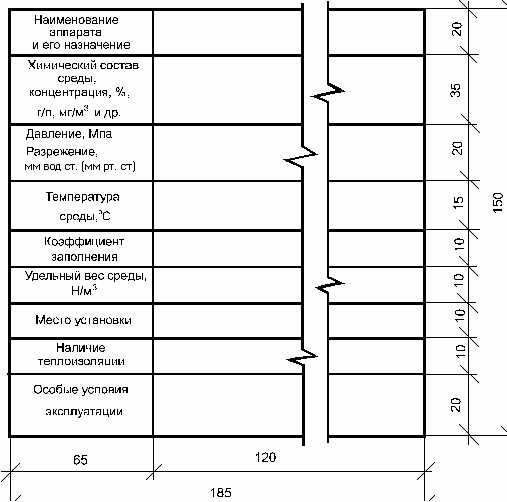

    Форма 4


Условия эксплуатации технологического аппарата

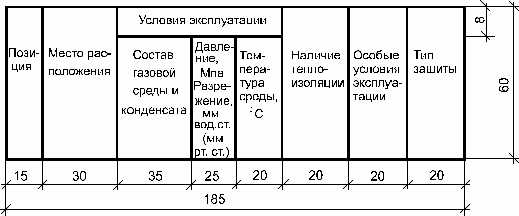

Форма 5


Условия эксплуатации технологических газоходов и трубопроводов





4. Ведомость объемов антикоррозионных работ по объектам защиты



4.1. Ведомость объемов антикоррозионных работ по объектам защиты выполняют по форме 6.

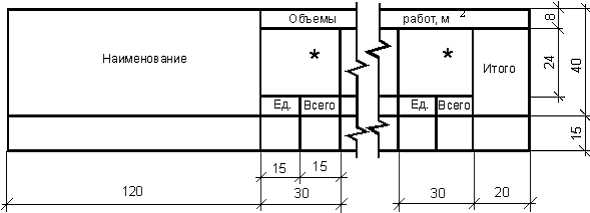

    Форма 6


Ведомость антикоррозионных работ по объектам защиты





 __________________

* В графе указывают номер позиции, наименование объекта защиты, габаритные размеры, число в штуках, число граф зависит от числа наименований объектов защиты.


В графах ведомости указывают:


в графе "Наименование" - наименование работ. Работы приводят в зависимости от очередности их выполнения, начиная с подготовки поверхности под защитные покрытия;


в графе "Объемы работ, кв.м" - номера позиций, наименования, габаритные размеры и число объектов защиты.


Число граф зависит от числа наименований объектов защиты.


Пример заполнения ведомости приведен в справочном приложении 7.



5. Ведомость изделий, изготавливаемых по

специальному заказу



5.1. Ведомость изделий, изготавливаемых по специальному заказу, выполняют по форме 7.

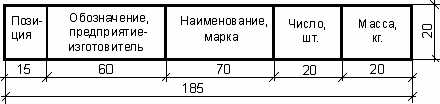

    Форма 7


Ведомость изделий, изготавливаемых по специальному заказу





В графах ведомости указывают:


в графе "Позиция" - позицию изделия по сборочному чертежу;


в графе "Обозначение, предприятие-изготовитель" - номер изделия по каталогу изделий и название предприятия-изготовителя;


в графе "Наименование, марка" - полное наименование изделия и его марку.


Пример заполнения ведомости приведен в справочном приложении 8.

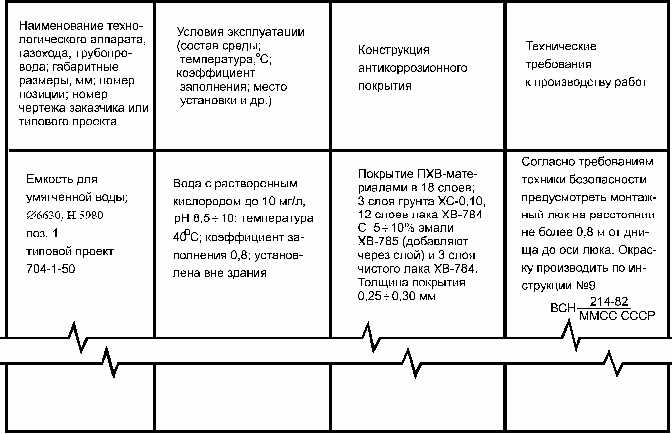

Приложение 1

Справочное


Пример заполнения таблицы указаний по антикоррозионной защите






Приложение 2

Справочное



Пример заполнения ведомости технологических аппаратов, газоходов и трубопроводов, подлежащих антикоррозионной защите




Наименование объекта защиты



Габаритные размеры, мм



Абсорбер моногидратный


Бак отработанного раствора


Сборник


Газоход от 1-й промывной башни ко 2-й промывной башне


Трубопровод от 1-й промывной башни к сборнику



img125000, Н 14760


3700Х4200Х2000


img132200, L 4600


img142200, L 19000


img151200, L 5500





Приложение 3

Справочное


Состав основного комплекта рабочих чертежей антикоррозионной защиты в зависимости от видов антикоррозионных покрытий



Наименование


Вид антикоррозионного покрытия









Лакокрасочное, мастичное






Пленочное, металлиза- ционное и металлиза- ционно- лакокрасочное


Оклеечное, футеровочное, комбинированное футеровочное покрытие стандартными штучными материалами или кислотоупорным бетоном, гомогенное освинцевание или обкладка свинцом и другими цветными металлами





Футеровочное, комбинирован- ное футеровочное покрытие нестандартными штучными материалами


Общие данные по рабочим чертежам


Указания по антикоррозионной защите


Чертежи разрезов аппаратов


Чертежи планов и разрезов (видов) газоходов или трубопроводов


Чертежи узлов антикоррозионной защиты


Чертежи деталей, изготавливаемых по специальным заказам


Ведомость объемов антикоррозионных работ по объектам защиты


Ведомость деталей, изготавливаемых по специальным заказам




+



+



-





-




-





-





+





-



+



-



+





+




-





-





+





-



+



-



+





+




+





-





+





-



+



-



+





+




+





+





+





+



Примечание. Знак "+" означает наличие документа в комплекте, знак "-"  -  его отсутствие.



Приложение 4

Справочное


Пример заполнения таблицы штуцеров


Размеры в мм



Обозначение


Назначение


Число, шт.


Dy металла штуцера



вкладыша


Толщина футеровки


А


Вход газа


1


1800




283


Б


Выход газа


1


800




5


В


Выход кислоты


1


219


190/150





Г


Вход кислоты


2


125


104/80





Д


Вход кислоты


1


250


240/200





Е1; Е2


Люки


2


800




70





Приложение 5

Справочное


Пример заполнения таблицы условий

эксплуатации технологического аппарата




Наименование аппарата и его назначение




Башня сушильная для сушки газа


Химический состав среды, концентрация, %; г/л; мг/мimg17

и др.


Газ, содержащий SO3, 100 мг/мimg18

Орошение - H2SO4 95%


Разрежение, мм вод.ст.


55


Температура среды, img19С


H2SO4 - на входе 40img20С; на выходе 45img21 С; газ - на входе 350img22С; на выходе 40img23 С


Коэффициент заполнения


0,2


Удельный вес среды, Н/мimg24





Место установки


Вне здания


Наличие теплоизоляции


Отсутствует


Особые условия эксплуатации


Работает непрерывно 350 дней в году





Приложение 6

Справочное

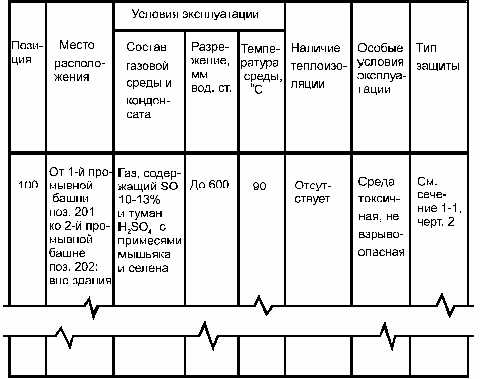

Пример заполнения таблицы условий эксплуатации

технологических газоходов и трубопроводов










Приложение 7

Справочное



Пример заполнения ведомости объемов антикоррозионных работ по объектам защиты

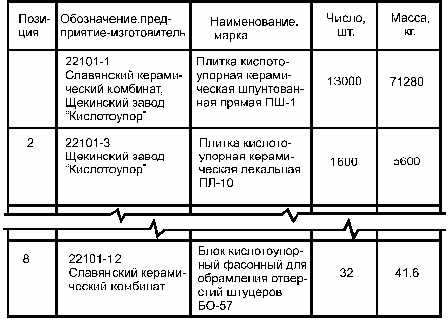

Приложение 8

Справочное


Пример заполнения ведомости изделий, изготавливаемых по специальному заказу
