ГОСТ 21924.3-84 (с изм 1 1988) Плиты железобетонные для покрытий городских дорог. Арматурные и монтажно-стыковые изделия. Конструкция и размеры

ГОСТ 21924.3-84

УДК 625.874.07-413:006.354 Группа Ж 33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ.

АРМАТУРНЫЕ И МОНТАЖНО - СТЫКОВЫЕ ИЗДЕЛИЯ

Конструкция и размеры

Reinforced concrete slabs for рavements of

city roads. Structure fittings рroducts.

Structure and dimensions

ОKП 58 4600

Дата введения 1985-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 года № 210

ПЕРЕИЗДАНИЕ. Декабрь 1985 года.

ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного строительного комитета СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.

1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно-напряженных плит по ГОСТ 21924.1-84 и плит с ненапрягаемой арматурой по ГОСТ 21924.2-84, предназначенные для устройства постоянных и временных городских дорог.

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1-4 и в табл. 1.

Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIC по ГОСТ 10884-81 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.

(Измененная редакция, Изм. N 1).

3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098-85.

(Измененная редакция, Изм. N 1).

6. Режимы сварки - по СH 393-78.

7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0-84.

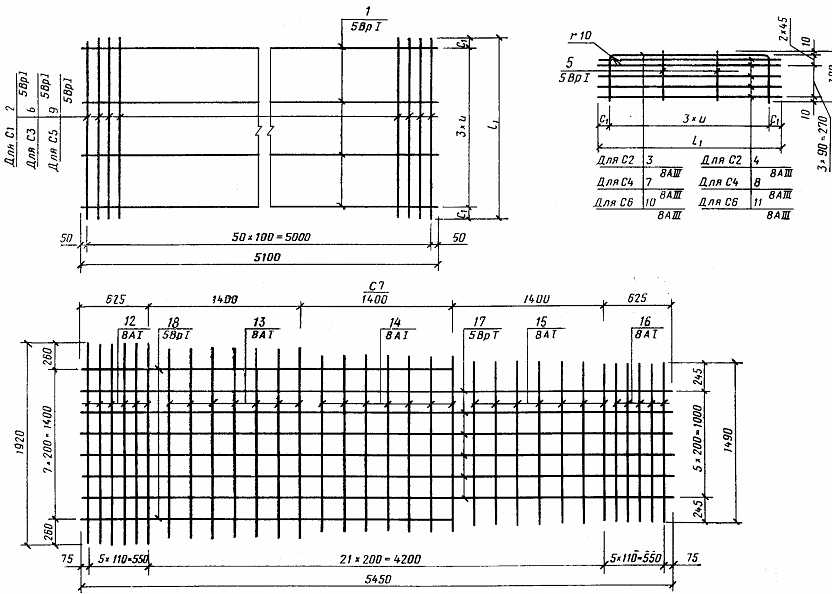

С1, С3, С5

С2,С4 и С6

Черт. 1

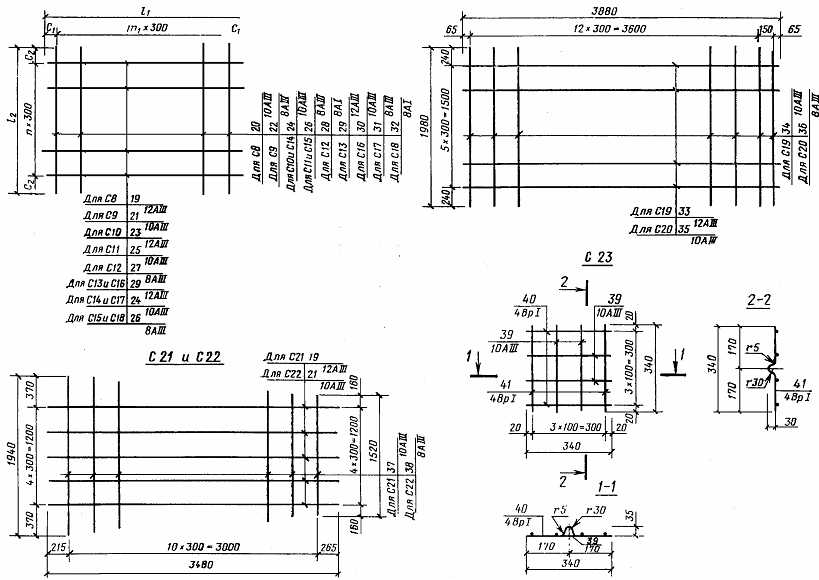

С8-С18

С19 и С20

Черт. 2

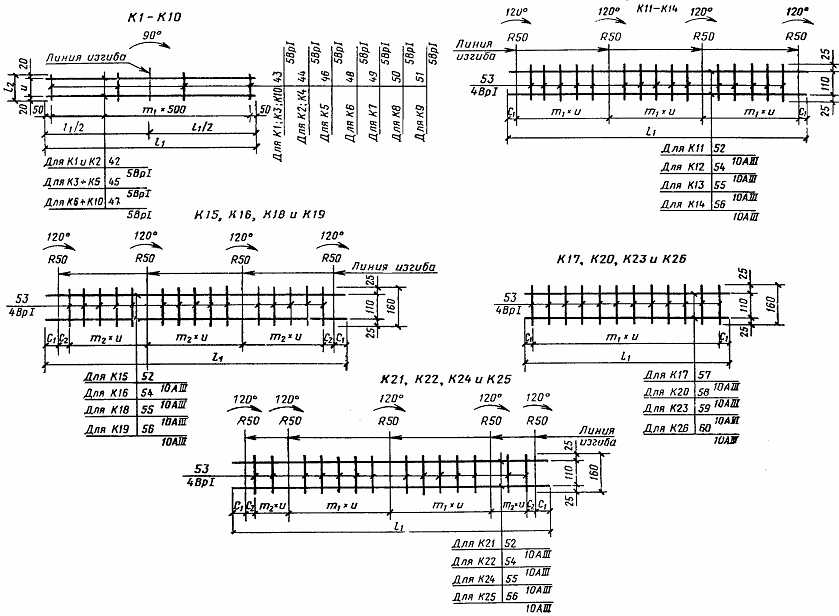

Черт. 3

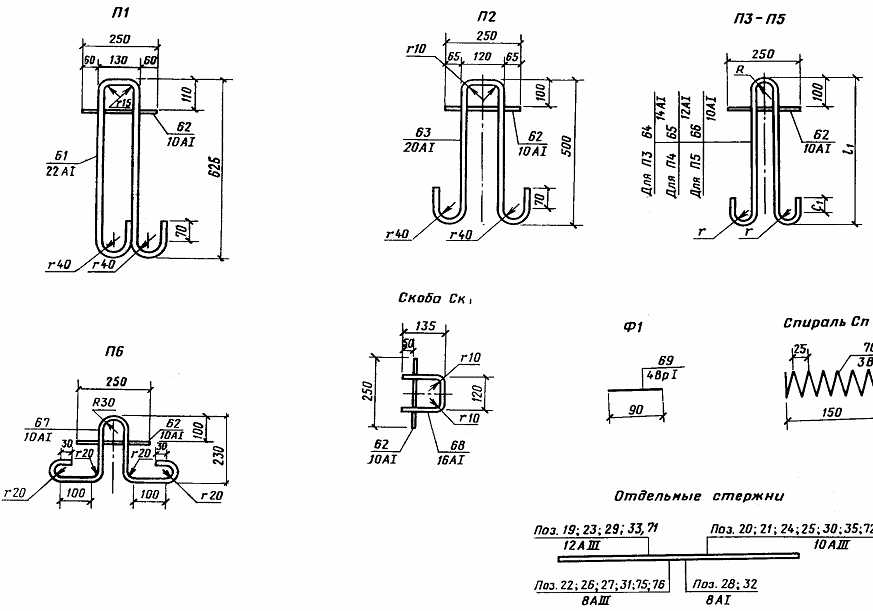

П1а и П2а

Черт. 4

(Измененная редакция, Изм. N 1).

Таблица 1

	Размеры, мм
Марка					n	u			R	r
C1	1820					500	160
C2						600	10
C3	1700					500	100
C4						560	10
C5	1950					580	105
C6						640	15
C8, С9	3480	2730	10		7		240	315
С10, С11, С12	2980	1730	8		4		290	265
С13, С14, С15	1730	1730	4		4		265	265
С16, С17, С18		1480			3			290
K1	2600	95	5			55
K2		105				65
K3		95				55
K4	2100	105	4			65
K5		110				70
K6		80				40
K7		90				50
K8	1600	100	3			60
K9		85				45
K10		95				55
K11	3630		6			195	60
K12	3025		5				50
K13	3360		6			180	60
K14	2800		5	-			50	-
K15	3630		6	5			145	110
K16	3025		5	4		195	135
K17	2360		11	-			107(108)	-
K18	3360		6	5		180	160	80
K19	2800		5	4			150
K20	2220		11	-			120	-
K21	3630		6	2			140	115
K22	3025		5	1		195	132(133)	210
K23	2130		10	-			90	-
K24	3360		6	2			145	95
K25	2800		5	1		180	140	180
K26	1990		10				95
П3	495						50			30
П4	435						30		30	20
П5	370

Таблица 2

							Выборка арматурной стали
Марка	Поз.	Сечение, мм	Длина, мм	Число	Общая длина, м	Масса, кг	Сечение, мм	Масса, кг	Масса изделия, кг
С1	1	5ВрI	5100	4	20,40	2,94	5ВрI	16,31	16,31
	2	5ВрI	1820	51	92,82	13,37	-	-
	3	8АIII	2540	1	2,54	1,00	8АIII	4,60
С2	4	8АIII	1820	5	9,10	3,60	5ВрI	0,11	4,71
	5	5ВрI	380	2	0,76	0,11	-	-
С3	1	5ВрI	5100	4	20,40	2,94	5ВрI	15,42	15,42
	6	5ВрI	1700	5	86,70	12,48	-	-
	7	8АIII	2420	1	2,42	0,96	8АIII	4,32
С4	8	8АIII	1700	5	8,50	3,36	5ВрI	0,11	4,43
	5	5ВрI	380	2	0,76	0,11	-	-
С5	1	5ВрI	5100	4	20,40	2,94	5ВрI	17,26	17,26
	9	5ВрI	1950	51	99,45	14,32	-	-
	10	8АIII	2670	1	2,67	1,06	8АIII	4,91
С6	11	8АIII	1950	5	9,75	3,85	5ВрI	0,11	5,02
	5	5ВрI	380	2	0,76	0,11	-	-
	12	8АI	1920	6	11,52	4,55	8АI	21,32
	13	8АI	1790	7	12,53	4,95	5ВрI	5,70
	14	8АI	1670	7	11,69	4,62	-	-
С7	15	8АI	1540	7	10,78	4,26	-	-	27,02
	16	8АI	1490	5	7,45	2,94	-	-
	17	5ВрI	5450	6	32,70	4,71	-	-
	18	5ВрI	3425	2	6,85	0,99	-	-
С8	19	12АIII	3480	8	27,84	24,72	12АIII	24,72	43,25
	20	10АIII	2730	11	30,03	18,53	10АIII	18,53
С9	21	10АIII	3480	8	27,84	17,18	10АIII	17,18	29,04
	22	8АIII	2730	11	30,03	11,86	8АIII	11,86
С10	23	12АIII	2980	5	14,90	13,23	12АIII	13,23	22,84
	24	10АIII	1730	9	15,57	9,61	10АIII	9,61
С11	25	10АIII	2980	5	14,90	9,19	10АIII	9,19	15,34
	26	8АIII	1730	9	15,57	6,15	8АIII	6,15
С12	27	8АIII	2980	5	14,90	5,89	8АIII	5,89	12,04
	28	8АI	1730	9	15,57	6,15	8АI	6,15
С13	29	12АIII	1730	10	17,30	15,36	12АIII	15,36	15,36
С14	24	10АIII	1730	10	17,30	10,67	10АIII	10,67	10,67
С15	26	8АIII	1730	10	17,30	6,83	8АIII	6,83	6,83
С16	29	12АIII	1730	4	6,92	6,14	12АIII	6,14	10,71
	30	10АIII	1480	5	7,40	4,57	10АIII	4,57
С17	24	10АIII	1730	4	6,92	4,27	10АIII	4,27	7,19
	31	8АIII	1480	5	7,40	2,92	8АIII	2,92
С18	26	8АIII	1730	4	6,92	2,73	8АIII	2,73	5,65
	32	8АI	1480	5	7,40	2,92	8АI	2,92
С19	33	12АIII	3880	6	23,28	20,67	12АIII	20,67	37,77
	34	10АIII	1980	14	27,72	17,10	10АIII	17,10
С20	35	10АIII	3880	6	23,28	14,36	10АIII	14,36	25,31
	36	8АIII	1980	14	27,72	10,95	8АIII	10,95
С21	19	12АIII	3480	5	17,40	15,45	12АIII	15,45	27,19
	37	10АIII	1940( 1520	11	19,03	11,74	10АIII	11,74
С22	21	10АIII	3480	5	17,40	10,74	10АIII	10,74
	38	8АIII	1940( 1520	11	19,03	7,52	8АIII	7,52	18,26
	39	10АIII	340	4	1,36	0,84	10АIII	0,84
С23	40	4ВрI	390	2	0,78	0,07	4ВрI	0,14	0,98
	41	4ВрI	380	2	0,76	0,07	-	-
K1	42	5ВрI	2600	2	5,20	0,75	5ВрI	0,83	0,83
	43	5ВрI	95	6	0,57	0,08	-	-
K2	42	5ВрI	2600	2	5,20	0,75	5ВрI	0,84	0,84
	44	5ВрI	105	6	0,63	0,09	-	-
K3	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,67	0,67
	43	5ВрI	95	5	0,48	0,07	-	-
K4	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,68	0,68
	44	5ВрI	105	5	0,53	0,08	-	-
K5	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,68	0,68
	46	5ВрI	110	5	0,55	0,08	-	-
K6	47	5ВрI	1600	2	3,20		5ВрI	0,51	0,51
	48	5ВрI	80	4	0,32	0,05	-	-
K7	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	49	5ВрI	90	4	0,36	0,05	-	-
K8	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,52	0,52
	50	5ВрI	100	4	0,40	0,06	-	-
K9	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	51	5ВрI	85	4	0,34	0,05	-	-
K10	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	43	5ВрI	95	4	0,38	0,05	-	-
K11	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,70
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K12	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K13	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,37
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K14	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K15	52	10АIII	3630	2	7,26	4,48	10АIII	¦ 4,48	4,70
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K16	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K17	57	10АIII	2360	2	4,72	2,91	10АIII	2,91	3,09
	53	4ВрI	160	12	1,92	0,18	10АIII	0,18
K18	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,37
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K19	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K20	58	10АIII	2220	2	4,44	2,74	10АIII	2,74	2,92
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K21	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,69
	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21
K22	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,88
	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15
K23	59	10АIII	2130	2	4,26	2,63	10АIII	2,63	2,79
	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16
K24	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,36
	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21
K25	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,61
	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15
K26	60	10АIII	1990	2	3,98	2,46	10АIII	2,46	2,62
	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16
П1	61	22АI	1670	1	1,67	4,98	22АI	4,98	5,13
	62	10АI	250	1	0,25	0,15	10АI	0,15
П1а	78	22АI	850	1	0,85	2,53	22АI	2,53	2,83
	62	10АI	250	2	0,50	0,30	10АI	0,30
П2	63	20АI	1420	1	1,42	3,51	20АI	3,51	3,66
	62	10АI	250	1	0,25	0,15	10АI	0,15
П2а	79	20АI	850	1	0,85	2,38	20АI	2,38	2,68
	62	10АI	250	2	0,50	0,30	10АI	0,30
П3	64	14АI	1260	1	1,26	1,52	14АI	1,52	1,67
	62	10АI	250	1	0,25	0,15	10АI	0,15
П4	65	12АI	1060	1	1,06	0,94	12АI	0,94	1,09
	62	10АI	250	1	0,25	0,15	10АI	0,15
П5	66	10АI	930	1	0,93	0,57	10АI	0,72	0,72
	62	10АI	250	1	0,25	0,15	-	-
П6	67	10АI	930	1	0,93	0,57	10АI	0,72	0,72
	62	10АI	250	1	0,25	0,15	16АI	0,57
Ск1	68	16АI	360	1	0,36	0,57	-	-	0,72
	62	10АI	250	1	0,25	0,15	10АI	0,15
Ф1	69	4ВрI	90	1	0,09	0,01	4ВрI	0,01	0,01
Сп1	70	3ВрI	1290	1	1,29	0,07	3ВрI	0,07	0,07
	19	12АIII	3480	1	3,48	3,09	12АIII	3,09	3,09
	20	10АIII	2730	1	2,73	1,68	10АIII	1,68	1,68
	21	10АIII	3480	1	3,48	2,15	10АIII	2,15	2,15
	22	8АIII	2730	1	2,73	1,08	8АIII	1,08	1,08
	23	12АIII	2980	1	2,98	2,65	12АIII	2,65	2,65
	24	10АIII	1730	1	1,73	1,07	10АIII	1,07	1,07
Отде-	25	10АIII	2980	1	2,98	1,84	10АIII	1,84	1,84
льные	26	8АIII	1730	1	1,73	0,68	8АIII	0,68	0,68
стер-	27	8АIII	2980	1	2,98	1,18	8АIII	1,18	1,18
жни	28	8АI	1730	1	1,73	0,68	8АI	0,68	0,68
	29	12АIII	1730	1	1,73	1,54	12АIII	1,54	1,54
	30	10АIII	1480	1	1,48	0,91	10АIII	0,91	0,91
	31	8АIII	1480	1	1,48	0,58	8АIII	0,58	0,58
	32	8АI	1480	1	1,48	0,58	8АI	0,58	0,58
	33	12АIII	3880	1	3,88	3,45	12АIII	3,45	3,45
	35	10АIII	3880	1	3,88	2,39	10АIII	2,39	2,39
	71	12АIII	3490	1	3,49	3,10	12АIII	3,10	3,10
	72	10АIII	1970	1	1,97	1,22	10АIII	1,22	1,22
	73	10АIII	1490	1	1,49	0,92	10АIII	0,92	0,92
	74	10АIII	3490	1	3,49	2,15	10АIII	2,15	2,15
	75	8АIII	1970	1	1,97	0,78	8АIII	0,78	0,78
	76	8АIII	1490	1	1,49	0,59	8АIII	0,59	0,59
	77	10АIII	550	1	0,55	0,34	10АIII	0,34	0,34

Примечание. Для арматурной стали класса Ат-IIIC сечение, длину и массу следует принимать одинаковыми с арматурной сталью класса А-III.

(Измененная редакция, Изм. N 1).
