ГОСТ 19804.2-79*


УДК 624.154.3:624.155.1:006.354                                                                              Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО

КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ

СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ


Конструкция и размеры


Prestressed reinforced-concrete driven square piles.

Structure and dimensions



ОКП 58 1711

Дата введения 1981-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 октября 1979 г. № 208.


Переиздание (май 1995 г.) с Изменением № 1, утвержденным в июне 1983 г.; Пост. № 54 от 31.03.83 (ИУС 9-83)


1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.


2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и требованиям настоящего стандарта.


3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.

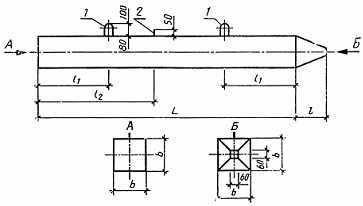

Сваи сплошного квадратного сечения с поперечным армированием

ствола с напрягаемой продольной арматурой


1- подъемные петли; 2- штырь для фиксации места строповки при подъеме на копер


Черт. 1


Таблица 1



Номинальные размеры, мм

Проектная марка

Объем бетона,

Масса сваи,

Расход стали на

Марка сваи

L

l

limg2

limg3

b

бетона по прочности

мimg4

т

одну сваю,




на сжатие



кг

СНпр3-30

3000


600




0,28

0,70

10,7

СНпр3,5-30

3500


700




0,33

0,83

11,2

СНпр4-30

4000


800




0,37

0,93

11,8

СНпр4,5-30

4500


900

-

0,42

1,05

12,4

СНпр5-30

5000


1000




0,46

1,15

12,9

СНпр5,5-30

5500


1100




0,51

1,28

13,5

СНпр6-30

6000


1200




0,55

1,38

14,2

СНпр7-30

7000


1400




0,64

1,60

16,5

СНпр8-30

8000


1600

2400


M300

0,73

1,83

17,6

СН9-30

9000


1800

2600



0,82

2,05

36,0

СНпр9-30









24,6

СН10-30

10000


2100

2900



0,91

2,28

39,6

СНпр10-30









27,0

СН11-30









42,7

СНпр11-30

11000


2300

3200



1,00

2,50

28,8

СНк11-30


250



300

M350



33,0

СН12-30






M300



45,7

СНпр12-30

12000


2500

3500


M350

1,09

2,73

38,1

СНк12-30









35,2

СН13-30









51,4

СНпр13-30

13000


2700

3800



1,18

2,95

43,2

СНк13-30









40,0

СН14-30









55,6

СНпр14-30

14000


2900

4100


M400

1,27

3,18

55,2

СНк14-30









43,3

СН15-30









75,4

СНпр15-30

15000


3100

4400



1,36

3,40

68,2

СНк15-30









64,8

СНпр8-35

8000


1600

2400



1,00

2,50

20,0

СНпр9-35

9000


1800

2600



1,12

2,80

27,1

СН10-35


300



350

M300



42,6

СНпр10-25

10000


2100

2900



1,24

3,10

29,9

СНк10-35




M350

33,8

СН11-35






M300



45,6

СНпр11-35

11000


2300

3200



1,37

3,43

31,6

СНк11-35






M350



35,9

СН12-35






M300



48,9

СНпр12-35

12000


2500

3500



1,49

3,73

41,2

СНк12-35






M350



38,3

СН13-35









56,2

СНпр13-35

13000


2700

3800



1,61

4,03

48,0

СНк13-35









44,8

СН14-35









75,2

СНпр14-35

14000


2900

4100



1,73

4,33

59,6

СНк14-35









47,4

СН15-35


300



350




79,6

СНпр15-35

15000


3100

4400



1,86

4,65

72,4

СНк15-35









69,0

СН16-35

16000


3300

4700



1,98

4,95

105,0

СНк16-35









99,0

СН17-35

17000


3500

5000



2,12

5,30

137,7

СНк17-35









105,7

СН18-35

18000


3700

5300



2,23

5,58

144,9

СНк18-35









133,9

СН19-35

19000


3900

5600



2,35

5,80

152,2

СНк19-35









202,7

СН20-35

20000


4100

5900


M400

2,47

6,18

193,5

СНк20-35









212,5

СН13-40









76,2

СНпр13-40

13000


2700

3800



2,10

5,26

53,5

СНк13-40









50,3

СН14-40









80,9

СНпр14-40

14000


2900

4100



2,26

5,65

65,3

СНк14-40









53,0

СН15-40









105,2

СНпр15-40

15000


3100

4400



2,42

6,05

78,3

СНк15-40









74,8

СН16-40

16000

350

3300

4700

400


2,50

6,45

112,6

СНк16-40









106,6

СН17-40

17000


3500

5000



2,74

6,85

144,2

СНк17-40









112,2

СН18-40

18000


3700

5300



2,90

7,25

151,6

СНк18-40









140,6

СН19-40

19000


3900

5600



3,06

7,65

194,1

СНк19-40









212,3

СН20-40

20000


4100

5900



3,22

8,05

203,2

СНк20-40









222,3


Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса B-I.

(Измененная редакция, Изм. № 1).



4. Сваи длиной до 7 м включ. допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.


5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350img5350 и 400img6400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:


- для свай сечением 350img7350 мм - М300 и М350 (при армировании свай арматурой из канатов);


- для свай сечением 400img8400 мм - М400.


6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 26633-91, при этом размер фракции должен быть не более 40 мм.


По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 26633-91 для свай длиной до 12 м включ.


Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы, и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.


7. В качестве продольной напрягаемой арматуры должна применяться:


а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;


б) горячекатаная арматурная сталь классов A-IV и A-V по ГОСТ 5781-82 и классов Ат-V и Ат-IVC по ГОСТ 10884-81. Для свай длиной до 12 м включ. предпочтительно применять арматуру класса Ат-IVC.


в) арматурные канаты класса К-7 по ГОСТ 13840-68.


8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов A-IV, A-V, Aт-V, Ат-IVC - электротермическим (для свай длиной до 12 м включ.) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.


При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.


Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.


Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.


9. Предельная величина предварительного напряжения арматуры img9 принята:


а) при механическом способе натяжения img10 кгс/смimg11;


б) при электротермическом способе натяжения


img12, кгс/смimg13,


где img14 - расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/смimg15;


l - длина натягиваемого стержня, м.


7-9. (Измененная редакция, Изм. № 1).


10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.


11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:


200 кгс/смimg16- при проектной марке бетона по прочности на сжатие М300;


300 кгс/смimg17 - при проектных марках бетона по прочности на сжатие М350 и М400.


12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.


13. Для поперечного армирования свай следует применять проволоку класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.


Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включ. - 300 мм и для свай длиной 13 м и более - 200 мм.


Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.


14. Голова сваи должна быть усилена сетками марок С30-С40.


15. Острие сваи должно быть усилено приставным каркасом марок КО30-КО40.


16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.


17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2-5.

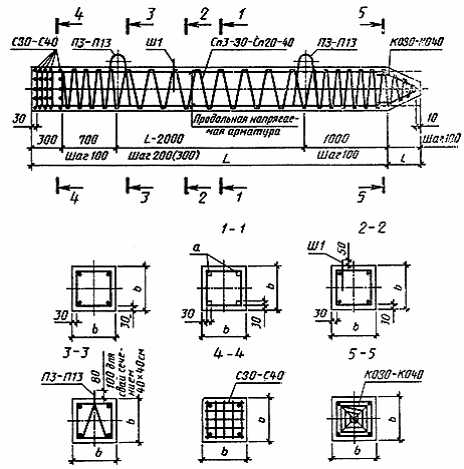

Армирование свай




а - зона расположения продольной арматуры при 8 и более проволок, канатов.


Черт. 2


18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6-8.


13-18. (Измененная редакция, Изм. № 1).


19. Допускаются диаметры и классы продольной арматуры свай в соответствии с приложением 1.


20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9-11.


(Измененная редакция, Изм. № 1).


21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.


22. (Исключен, Изм. № 1).


23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.


Схема испытаний свай




Черт. 3


Таблица 2


Спецификация арматурных изделий на сваю


Марка сваи

Продольная арматура, кол., диаметр, мм, класс

Спираль (1 шт.)

Сетки головы (10 шт.)

Петли

(2 шт.)

Штырь

(1 шт.)

Каркас острия

(1 шт.)

СНпр3-30


Сп3-30





СНпр3,5-30


Сп3,5-30





СНпр4-30


Сп4-30


П3

-

СНпр4,5-30

4img205ВрII

Сп4,5-30

С30



КО30

СНпр5-30


Сп5-30





СНпр5,5-30


Сп5,5-30





СНпр6-30


Сп6-30





СНпр7-30


Сп7-30


П4



СНпр8-30


Сп8-30



Ш1


СНпр9-30

8img215ВрII

Сп9-30

С30

П4

Ш1

КО30

СН9-30

4img2210АIV






СНпр10-30

8img235ВрII

Сп10-30

С30

П5

Ш1

КО30

СН10-30

4img2410АIV






СНпр11-30

8img255ВрII






СН11-30

4img2610АIV

Сп11-30

С30

П5

Ш1

КО30

СНк11-30

4img279К7






СНпр12-30

12img285ВрII






СН12-30

4img2910АV

Сп12-30

С30

П5

Ш1

КО30

СНк12-30

4img309К7






СНпр13-30

12img315ВрII






СН13-30

4img3210АV

Сп13-30

С30

П5

Ш1

КО30

СНк13-30

4img339К7






СНпр14-30

16img345ВрII






СН14-30

4img3510АV

Сп14-30

С30

П6

Ш1

КО30

СНк14-30

4img36К7






СНпр15-30

20img375ВрII






СН15-30

4img3812АV

Сп15-30

С30

П6

Ш1

КО30

СНк15-30

4img3912К7






СНпр8-35

4img405ВрII

Сп8-35

С35

П7



СНпр9-35

8img415ВрII

Сп9-35





СНпр10-35

8img425ВрII




Ш1

КО35

СН10-35

4img4310АIV

Сп10-35

С35

П8



СНк10-35

4img449К7






СНпр11-35

8img455ВрII






СН11-35

4img4610АIV

Сп11-35

С35

П8

Ш1

КО35

СНк11-35

4img479К7






СНпр12-35

12img485ВрII






СН12-35

4img4910АV

Сп12-35

С35

П8

Ш1

КО35

СНк12-35

4img509К7






СНпр13-35

12img515ВрII






СН13-35

4img5210АV

Сп13-35

С35

П9

Ш1

КО35

СНк13-35

4img539К7






СНпр14-35

16img545ВрII






СН14-35

4img5512АV

Сп14-35

С35

П9

Ш1

КО35

СНк14-35

4img569К7






СНпр15-35

20img575ВрII






СН15-35

4img5812АV

Сп15-35

С35

П9

Ш1

КО35

СНк15-35

4img5912К7






СН16-35

4img6014АV

Сп16-35

С35

П9

Ш1

КО35

СНк16-35

4img6115К7






СН17-35

4img6216АV

Сп17-35

С35

П10

Ш1

КО35

СНк17-35

4img6315К7






СН18-35

4img6416АV

Сп18-35

С35

П10

Ш1

КО35

СНк18-35

8img6512К7






СН19-35

4img6616АV

Сп19-35

С35

П10

Ш1

КО35

СНк19-35

8img6715К7






СН20-35

4img6818АV

Сп20-35

С35

П10

Ш1

КО35

СНк20-35

8img6915К7






СНпр 13-40

12img705ВрII






СН 13-40

4img7112АIV

Сп13-40

С40

П11

Ш1

КО40

СНк13-40

4img729K7






СНпр 14-40

16img735ВрII






СН 14-40

4img7412АV

Сп14-40

С40

П11

Ш1

КО40

СНк14-40

4img759K7






СНпр 15-40

20img765ВрII






СН 15-40

4img7714АIV

Сп15-40

С40

П11

Ш1

КО40

СНк15-40

4img7812K7






СН16-40

4img7914АV

Сп16-40

С40

П12

Ш1

КО40

СНк16-40

4img8015K7






СН17-40

4img8116АV

Сп17-40

С40

П12

Ш1

КО40

СНк17-40

4img8215K7






СН18-40

4img8316АV

Сп18-40

С40

П12

Ш1

КО40

СНк18-40

8img8412K7






СН19-40

4img8518АV

Сп19-40

С40

П13

Ш1

КО40

СНк19-40

8img8615K7






СН20-40

4img8718АV

Сп20-40

С40

П13

Ш1

КО40

СНк20-40

8img8815K7







Таблица 3


Выборка стали на сваи марок СНпр3-30(СНпр15-40



Арматурная сталь


Марка сваи

по ГОСТ 7348-81 класс Вр-II

по ГОСТ 6727-80, класс В-I

по ГОСТ 5781-82, класс A-I

Всего масса, кг


Диа- метр, мм

Масса,кг

Диа- метр, мм

Масса,кг

Диа- метр, мм

Масса, кг

Диа- метр, мм

Масса, кг

Итого, кг


СНпр3-30


2,0


6,7






10,7

СНпр3,5-30


2,3


6,9






11,2

СНпр4-30


2,6


7,2






11,8

СНпр4,5-30


2,9


7,5


2,0

-

-

2,0

12,4

СНпр5-30


3,2


7,7






12,9

СНпр5,5-30


3,5


8,0






13,5

СНпр6-30


3,9


8,3






14,2

СНпр7-30


4,5


8,8


1,0



3,2

16,5

СНпр8-30


5,1


9,2



12

2,2

3,3

17,6

СНпр9-30


11,4


9,9






24,6

СНпр10-30


12,6


10,3






27,0

СНпр11-30

5

13,9

5

10,8

10


14

3,0

4,1

28,8

СНпр12-30


22,6


11,4






38,1

СНпр13-30


24,5


14,6






43,2

СНпр14-30


35,1


15,3



16

4,0

5,1

55,5

СНпр15-30


47,0


16,1






68,2

СНпр8-35


5,1


10,6


1,1

14

3,2

4,3

20,0

СНпр9-35


11,5


11,3






27,1

СНпр10-35


12,7


11,9






29,9

СНпр11-35


13,9


12,4



16

4,2

5,3

31,6

СНпр12-35


22,7


13,2






41,2

СНпр13-35


24,6


16,9






48,0

СНпр14-35


35,2


17,9



18

5,4

6,5

59,6

СНпр15-35


47,1


18,8






72,4

СНпр13-40


24,7


20,3






53,5

СНпр14-40


35,4


21,4


1,3

20

7,2

8,5

65,3

СНпр15-40


47,3


22,5






78,3


Таблица 4

Выборка стали на сваи марок СН9-30(СН20-40



Арматурная сталь



Марка

по ГОСТ 5781-82

по ГОСТ 6727-80,


Всего

сваи

Класс A-IV

Класс A-V

Класс A-I

класс B-I

масса

Диа-

метр, мм

Масса, кг

Диа- метр, мм

Масса, кг

Диа- метр, мм

Масса, кг

Диа- метр, мм

Масса, кг

Итого, кг

Диа- метр, мм

Масса, кг

кг

CH9-30


22,8

-

-

1,3

12

2,2

3,3


9,9

36,0

CH10-30

10

25,3

-

-





10,3

39,7

CH11-30


27,8

-

-

14

3,0

4,1


10,8

42,7

CH12-30




32,2







11,4

45,7

CH13-30

-

-

10

32,7







14,6

51,4

CH14-30




35,2




4,0

5,1


15,3

55,6

CH15-30



12

54,2







16,1

75,4

CH10-35

10

25,4

-

-

10

1,1

16



5

11,9

42,6

CH11-35


27,9






4,2

5,3


12,4

45,6

CH12-35



10

30,4







13,2

48,9

CH13-35




32,8







16,9

56,2

CH14-35



12

50,8



18

5,4

6,5


17,9

75,2

CH15-35

-

-

54,3







18,8

79,6

CH16-35



14

78,8







19,7

105,0

CH17-35




109,2







20,6

137,7

CH18-35

-

-

16

115,5



20

6,8

7,9


21,5

144,9

CH19-35




121,8







22,5

152,2

CH20-35



18

162,2







23,4

193,5

CH13-40

12

47,4

-

-





20,3

76,2

CH14-40

-

-

12

51,0

10


20

7,2

8,5


21,4

80,9

CH15-40

14

74,2

-

-




5

22,5

105,2

CH16-40



14

79,0


1,3





23,5

112,6

CH17-40



16

109,5



22

8,8

10,1


24,6

144,2

CH18-40

-

-

115,8







25,7

151,6

CH19-40



18

154,6



25

11,4

12,7


26,8

194,1

CH20-40




162,6



25




27,9

203,2


Таблица 5


Выборка стали на сваи марок СНк11-30(СНк20-40

Арматурная сталь


Марка сваи

по ГОСТ 13840-68, класс К-7

по ГОСТ 6727-80, класс В-I

по ГОСТ 5781-82, класс A-I

Всего масса, кг


Диа- метр, мм

Массакг

Диа- метр, мм

Массакг

Диа- метр, мм

Массакг

Диа- метр, мм

Массакг

Итогокг


СНк11-30


18,1


10,8






33,0

СНк12-30

9

19,7


11,4



14

3,0

4,1

35,2

СНк13-30


21,3


14,6






40,0

СНк14-30


22,9


15,3




4,0

5,1

43,3

СНк15-30

12

43,6


16,1



16



64,8

СНк10-35


16,6


11,9






33,8

СНк11-35

9

18,2


12,4




4,2

5,3

35,9

СНк12-35


19,8


13,2






38,3

СНк13-35


21,4


16,9


1,1




44,8

СНк14-35


23,0


17,9



18

5,4

6,5

47,4

СНк15-35

12

43,7

5

18,8

10





69,0

СНк16-35

15

72,8


19,7






99,0

СНк17-35


77,2


20,6






105,7

СНк18-35

12

104,5


21,5




6,8

7,9

133,9

СНк19-35

15

172,3


22,5






202,7

СНк20-35


181,2


23,4



20



212,5

СНк13-40

9

21,5


20,3






50,3

СНк14-40


23,1


21,4




7,2

8,5

53,0

СНк15-40

12

43,8


22,5






74,8

СНк16-40

9

73,0


23,5


1,3




106,6

СНк17-40

15

77,5


24,6



22

8,8

10,1

112,2

СНк18-40

12

104,8


25,7






140,6

СНк19-40

15

172,8


26,8



25

11,4

12,7

212,3

СНк20-40


181,7


27,9






222,3


24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:


а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;


б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой.


Ширину раскрытия трещин измеряют с точностью до 0,05 мм.


25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, проводят в соответствии со схемой, которая должна быть приложена в заказной спецификации.


26. Условия расчета и применения свай даны в приложении 2.


27. Сваи длиной до 12 м включ. допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.




Черт. 4


Таблица 6


Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНпр3-30(СНпр15-40



Марка сваи

Арматурная сталь по ГОСТ 7348-81,

класс Вр-II

Усилие натяжения всех проволок

Количество, диаметр, мм

Длина, мм

Масса, кг

(механический способ), тс

СНпр3-30


3250

2,0


СНпр3,5-30


3750

2,3


СНпр4-30


4250

2,6


СНпр4,5-30


4750

2,9


СНпр5-30

4img905

5250

3,2

9,6

СНпр5,5-30


5750

3,5


СНпр6-30


6250

3,9


СНпр7-30


7250

4,5


СНпр8-30


8250

5,1


СНпр9-30

8img915

9250

11,4

19,2

СНпр10-30

8img925

10250

12,6

19,2

СНпр11-30

8img935

11250

13,9

19,2

СНпр12-30

12img945

12250

22,6

28,8

СНпр13-30

12img955

13250

24,5

28,8

СНпр14-30

16img965

14250

35,1

38,4

СНпр15-30

20img975

15250

47,0

48,0

СНпр8-35

4img985

8300

5,1

9,6

СНпр9-35

8img995

9300

11,5

19,2

СНпр10-35

8img1005

10300

12,7

19,2

СНпр11-35

8img1015

11300

13,9

19,2

СНпр12-35

12img1025

12300

22,7

28,8

СНпр13-35

12img1035

13300

24,6

28,8

СНпр14-35

16img1045

14300

35,2

38,4

СНпр15-35

20img1055

15300

47,1

48,0

СНпр13-40

12img1065

13350

24,7

28,8

СНпр14-40

16img1075

14350

35,4

38,4

СНпр15-40

20img1085

15350

47,3

48,0


Примечание. Усилие натяжения одной проволоки составляет 2,4 тс.



Таблица 7


Ведомость стержней, выборки стали и усилие натяжения

продольной арматуры свай марок СН9-30(СН20-40

Арматурная сталь по

ГОСТ 5781-82

Усилие натяжения, тс

Марка сваи

Кол-во, диаметр,

Длина, мм

Масса, кг

Механический способ

Электротермический способ


мм, класс



одного стержня

всех

одного стержня

всех

CH9-30

4img10910AIV

9250

22,8

4,5

18,0

4,2

16,8

CH10-30

4img11010AIV

10250

25,3

4,5

18,0

4,2

16,8

CH11-30

4img11110AIV

11250

27,8

4,5

18,0

4,2

16,8

CH12-30

4img11210AV

12250

30,2

6,0

24,0

5,8

23,2

CH13-30

4img11310AV

13250

32,7

6,0

24,0



CH14-30

4img11410AV

14250

35,2

6,0

24,0

-

-

CH15-30

4img11512V

15250

54,2

8,6

34,4



CH10-35

4img11610AIV

10300

25,4

4,5

18,0

4,2

16,8

CH11-35

4img11710AIV

11300

27,9

4,5

18,0

4,2

16,8

CH12-35

4img11810AV

12300

30,4

6,0

24,0

5,8

23,2

CH13-35

4img11910AV

13300

32,8

6,0

24,0



CH14-35

4img12012AV

14300

50,8

8,6

34,4



CH15-35

4img12112AV

15300

54,3

8,6

34,4



CH16-35

4img12214AV

16300

78,8

8,8

35,2



CH17-35

4img12316AV

17300

109,2

15,3

61,2



CH18-35

4img12416AV

18300

115,5

15,3

61,2



CH19-35

4img12516AV

19300

121,8

15,3

61,2



CH20-35

4img12618AV

20300

162,2

19,3

77,2



CH13-40

4img12712AIV

13350

47,4

6,4

25,6

-

-

CH14-40

4img12812AV

14350

51,0

8,6

34,4



CH15-40

4img12914AIV

15350

74,2

8,8

35,2



CH16-40

4img13014AV

16350

79,0

11,7

46,8



CH17-40

4img13116AV

17350

109,5

15,3

61,2



CH18-40

4img13216AV

18350

115,8

15,3

61,2



CH19-40

4img13318AV

19350

154,6

19,3

77,2



CH20-40

4img13418AV

20350

162,6

19,3

77,2




Таблица 8


Ведомость стержней, выборка стали и усилие натяжения продольной арматуры

свай марок СНк11-30(СНк20-40



Арматурная сталь по ГОСТ 13840-68, класс К-7

Усилие натяжения, тс (механический способ)

Марка сваи

Количество, диаметр, мм, класс

Длина, мм

Масса, кг

одного каната

всех

СНк11-30

4img1359

11250

18,1

6,8

27,2

СНк12-30

4img1369

12250

19,7

6,8

27,2

СНк13-30

4img1379

13250

21,3

6,8

27,2

СНк14-30

4img1389

14250

22,9

6,8

27,2

СНк15-30

4img13912

15250

43,6

11,7

46,8

СНк10-35

4img1409

10300

16,6

6,8

27,2

СНк11-35

4img1419

11300

18,2

6,8

27,2

СНк12-35

4img1429

12300

19,8

6,8

27,2

СНк13-35

4img1439

13300

21,4

6,8

27,2

СНк14-35

4img1449

14300

23,0

6,8

27,2

СНк15-35

4img14512

15300

43,7

11,7

46,8

СНк16-35

4img14615

16300

72,8

17,8

71,2

СНк17-35

4img14715

17300

77,2

17,8

71,2

СНк18-35

8img14812

18300

104,5

11,7

93,6

СНк19-35

8img14915

19300

172,3

17,8

142,4

СНк20-35

8img15015

20300

181,2

17,8

142,4

СНк13-40

4img1519

13350

21,5

6,8

27,2

СНк14-40

4img1529

14350

23,1

6,8

27,2

СНк15-40

4img15312

15350

43,8

11,7

46,8

СНк16-40

4img15415

16350

73,0

17,8

71,2

СНк17-40

4img15515

17350

77,5

17,8

71,2

СНк18-40

8img15612

18350

104,8

11,7

93,6

СНк19-40

8img15715

19350

172,8

17,8

142,4

СНк20-40

8img15815

20350

181,7

17,8

142,4


Таблица 9


Ведомость стержней и выборка стали на спираль марок Сп3-30(Сп20-40


Марка элемента

Эскиз

img159,

мм

Кол-во витков

Длина, мм

Масса, кг

Сп3-30


1000

21

20800

3,2

Сп3,5-30


1500

22

21900

3,4

Сп4-30


2000

24

23900

3,7

Сп4,5-30


2500

26

26000

4,0

Сп5-30


3000

27

27000

4,2

Сп5,5-30


3500

29

29000

4,5

Сп6-30


4000

31

31100

4,8

Сп7-30


5000

34

34200

5,3

Сп8-30


6000

37

37200

5,7

Сп9-30


7000

41

41300

6,4

Сп10-30


8000

44

44400

6,8

Сп11-30


9000

47

47500

7,3

Сп12-30


10000

51

51600

7,9

Сп13-30


11000

72

71900

11,1

Сп14-30


12000

77

76900

11,8

Сп15-30


13000

82

81900

12,6

Сп8-35


6000

37

44500

6,9

Сп9-35


7000

41

49300

7,6

Сп10-35


8000

44

53000

8,2

Сп11-35


9000

47

56600

8,7

Сп12-35


10000

51

61500

9,5

Сп13-35


11000

72

86000

13,2

Сп14-35


12000

77

91900

14,2

Сп15-35


13000

82

97900

15,1

Сп16-35


14000

87

103900

16,0

Сп17-35


15000

92

109900

16,9

Сп18-35


16000

97

115900

17,8

Сп19-35


17000

102

121900

18,8

Сп20-35


18000

107

127800

19,7

Сп13-40


11000

72

100200

15,4

Сп14-40


12000

77

107200

16,5

Сп15-40


13000

82

114200

17,6

Сп16-40


14000

87

121000

18,6

Сп17-40


15000

92

128100

19,7

Сп18-40


16000

97

135100

20,8

Сп19-40


17000

102

142000

21,9

Сп20-40


18000

107

149000

23,0


Таблица 10


Ведомость стержней на один элемент (сетки головы, каркас острия, петли, штырь)


Марка

Пози

Эскиз или сечение

Диа-

Длина,

Кол

aimg165

aimg166

limg167

limg168

элемента

ция


метр, мм, класс

заго- товки   l, мм

-во


мм

С30

1


5ВI

280

6

65




C35

1


5BI

320

6

75

-

-

-

C40

1


5BI

380

7

70





2


10AI

780

2

290

-

190

340

KO30

3


5BI

3100

1

-

205

-

-

2


10AI

840

2

320

-

220

370

KO35

3


5BI

4400

1

-

235

-

-

KO40

2


10AI

990

2

410

-

280

430


3


5BI

5000

1

-

295

-

-

П3



10AI

1250


360




П4



12AI

1250


360

180



П5



14AI

1250


360




П6



16AI

1260


360




П7



14AI

1350


410




П8

-

16AI

1360

-

410


-

-

П9



18AI

1370


410

230



П10



20AI

1370


410




П11



20AI

1470


410




П12



22AI

1470


460




П13



25AI

1480


460

280



Ш1

-


10AI

250

-

-

-

-

-


Таблица 11


Выборка стали на один элемент (сетки головы, каркас острия, петли, штырь)

Арматурная сталь


Марка

по ГОСТ 5781-82, класс A-I

по ГОСТ 6727-80, класс B-I

Всего масса,

элемента

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

кг

С30




0,3

0,3

С30

-

-

5

0,3

0,3

С40




0,4

0,4

КО30


1,0


0,5

1,5

КО35

10

1,0

5

0,7

1,7

КО40


1,2


0,9

2,1

П3

10

0,5



0,5

П4

12

1,1



1,1

П5

14

1,5



1,5

П6

16

2,0

-

-

2,0

П7

14

1,6



1,6

П8

16

2,1



2,1

П9

18

2,7



2,7

П10

20

3,4



3,4

П11

20

3,6



3,6

П12

22

4,4



4,4

П13

25

5,7



5,7

Ш1

10

0,1

-

-

0,1



ПРИЛОЖЕНИЕ 1


Обязательное


ВАРИАНТ АРМИРОВАНИЯ СВАЙ


1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.


Таблица 1

Варианты замены продольной стержневой арматуры



Количество,

Усилие натяжения, тс

Марка сваи

диаметр, мм,

Механический способ

Электротермический способ


класс

одного стержня

всех

одного стержня

всех

CH12-30

4img17312AIV

6,4

25,6

6,1

24,4

CH13-30

4img17412AIV

6,4

25,6

-

-

CH14-30

4img17512AIV

6,4

25,6

-

-

CH15-30

4img17614АIV

8,8

35,2

-

-

CH12-35

4img17712AIV

6,4

25,6

6,1

24,4

CH13-35

4img17812AIV

6,4

25,6

-

-

CH14-35

4img17914AIV

8,8

35,2

-

-

CH15-35

4img18014AIV

8,8

35,2

-

-

CH16-35

4img18116AIV

11,5

46,0

-

-

CH17-35

4img18218AIV

14,5

58,0

-

-

CH18-35

4img18318AIV

14,5

58,0

-

-

CH19-35

4img18418AIV

14,5

58,0

-

-

CH20-35

4img18520AIV

17,9

71,6

-

-

CH14-40

4img18614AIV

8,8

35,2

-

-

CH16-40

4img18716AIV

11,5

46,0

-

-

CH17-40

4img18818AIV

14,5

58,0

-

-

CH18-40

4img18918AIV

14,5

58,0

-

-

CH19-40

4img19020AIV

17,9

71,6

-

-

CH20-40

4img19120AIV

17,9

71,6

-

-


Таблица 2


Варианты замены продольной арматуры из канатов



Количество,

Усилие натяжения, тс

Марка сваи

диаметр, мм, класс

одного каната

всех

СНк15-30

8img1929К7

6,8

54,4

СНк15-35

8img1939К7

6,8

54,4

СНк16-35

8img1949К7

6,8

54,4

СНк17-35

12img1959К7

6,8

81,6


8img19612К7

11,7

93,6

СНк18-35

12img1979К7

6,8

81,6

СНк19-35

16img1989К7

6,8

108,8


12img19912К7

11,7

140,4

СНк20-35

20img2009К7

6,8

136,0


12img20112К7

11,7

140,4

СНк17-40

12img2029К7

6,8

81,6


8img20312К7

11,7

93,6

СНк18-40

12img2049К7

6,8

81,6

СНк19-40

16img2059К7

6,8

108,8


12img20612К7

11,7

140,4

СНк20-40

20img2079К7

6,8

136,0


12img20812К7

11,7

140,4


Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна.


(Измененная редакция, Изм. № 1).



ПРИЛОЖЕНИЕ 2


Обязательное


УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ


1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до aт.кр.=0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.


Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:


1,5 - при расчете по прочности;


1,25 - при расчете по образованию и раскрытию трещин.


2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.


Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква "у" (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.


3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до aт.дп=0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

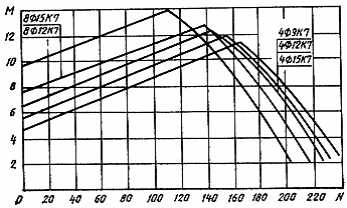

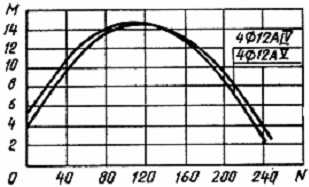

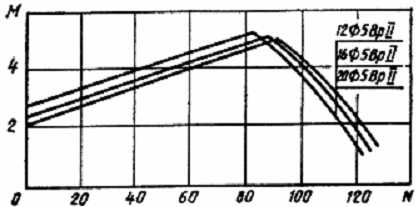

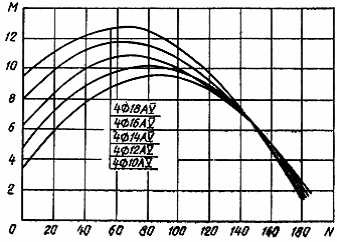

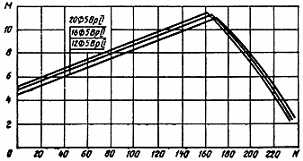

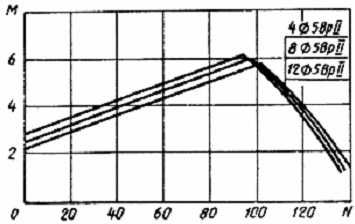

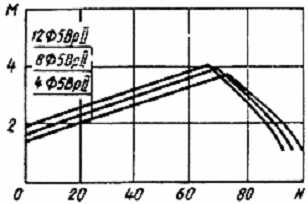

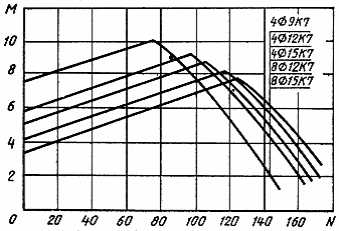

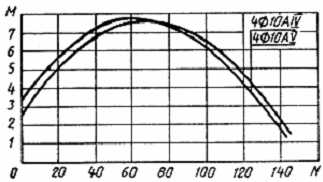

4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок M и N приведены на черт. 1-17.


На графиках приняты обозначения: N - нормальная сила, тс; M - изгибающий момент относительно оси сваи, тс(м, передаваемые на сваю при эксплуатации здания и сооружения.


3-4. (Измененная редакция, Изм. №1)


5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.


6. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2-11 настоящего стандарта.


7. Если точка с координатами M и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки M и N, если точка лежит выше - не удовлетворяет.












Сваи сечением 30х30 см. Бетон М300




Черт. 1



Сваи сечением 30х30 см. Бетон М400




Черт. 2



Сваи сечением 35х35 см. Бетон М300




Черт. 3



Сваи сечением 35х35 см. Бетон М400




Черт. 4



Сваи сечением 40х40 см. Бетон М400




Черт. 5



Сваи сечением 30х30 см. Бетон М300




Черт. 6



Сваи сечением 30х30 см. Бетон М400




Черт. 7


Сваи сечением 35х35 см. Бетон М300




Черт. 8



Сваи сечением 35х35 см. Бетон М400




Черт. 9



Сваи сечением 40х40 см. Бетон М400




Черт. 10



Сваи сечением 40х40 см. Бетон М400




Черт. 11



Сваи сечением 40х40 см. Бетон М400




Черт. 12



Сваи сечением 30х30 см. Бетон М350




Черт. 13



Сваи сечением 30х30 см. Бетон М400




Черт. 14



Сваи сечением 35х35 см. Бетон М350




Черт. 15



Сваи сечением 35х35 см. Бетон М400




Черт. 16



Сваи сечением 40х40 см. Бетон М400




Черт. 17





ГОСТЫ И СНИПЫ, Москва, 2004 г.
