ГОСТ 14624-84


УДК 691.11.028.1:006.354                                                                                               Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ


Типы, конструкция и размеры


Wood doors for industrial buildings.

Types, construction and dimensions



ОКП 53 6138

Дата введения 1989-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР


РАЗРАБОТЧИКИ


М.В.Чепелев (руководитель темы); В.Н.Макарцев, канд. техн. наук; В.И.Тихонович; В.К.Юдин; Г.И.Хавалджи, канд. техн. наук; Ю.И.Иванович; Г.В.Левушкин; Г.И.Грязнова


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.03.84 № 22


3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 475-78

2.1

ГОСТ 6629-88

1.6, 2.2

ГОСТ 1144-80

1.7, 2.4

ГОСТ 7338-90

2.3

ГОСТ 2697-83

1.7, 2.4

ГОСТ 8242-88

1.7, 2.4

ГОСТ 4028-63

2.4

ГОСТ 9590-76

2.5

ГОСТ 4598-86

1.7, 2.4, 2.5

ГОСТ 10174-90

1.7, 2.3

ГОСТ 5088-94

1.7, приложение 2

ГОСТ 24698-81

1.6, 2.2

ГОСТ 5089-90




5. ПЕРЕИЗДАНИЕ



Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.

Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).




1. ТИПЫ И РАЗМЕРЫ


1.1. В зависимости от назначения двери подразделяют на: В внутренние; Н - наружные.

1.2. В зависимости от конструкции двери подразделяют на типы:

Г - с притвором в четверть, с глухими полотнами;

О - то же, с остекленными полотнами;

К - с остекленными качающимися полотнами.

1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.

1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.

Двери типа Н относят к изделиям повышенной влагостойкости.

1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.

1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.

1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных - на черт.4, 6, 9-11.

Размеры проемов приведены в приложении 1.

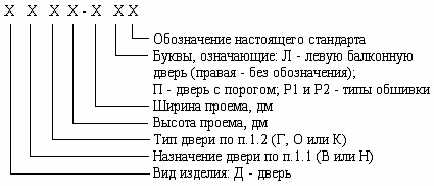

1.8. Устанавливают следующую структуру условного обозначения дверей:




Примеры условных обозначений


Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:

ДВГ 19-9 П ГОСТ 14624-84


То же, с левой навеской полотна:


ДВГ 19-9 ЛП ГОСТ 14624-84


То же, наружная, остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:

ДНО 21-9 ЛП ГОСТ 14624-84


То же, внутренняя, с качающимися полотнами, для проема высотой 24 и шириной 15 дм:


ДВК 24-15  ГОСТ 14624-84

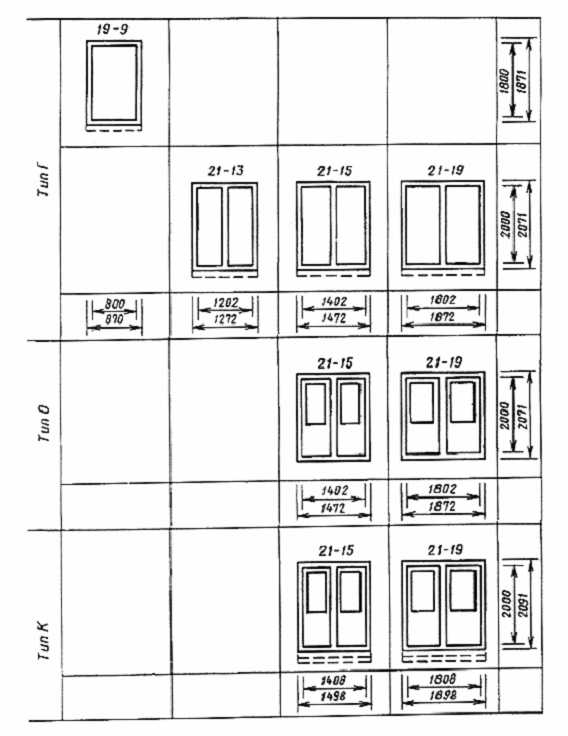

Типы и размеры внутренних дверей




Черт.1

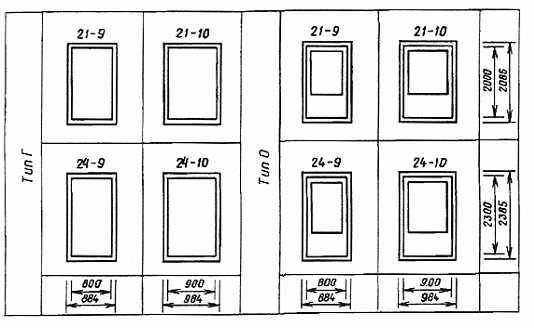

Типы и размеры наружных дверей




Черт.2


Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.



Размеры полотен внутренних дверей

мм


Схема полотна

Размер полотна

Размер стекла


H

B

h

h1

b

Высота

Ширина


1800

800








600

-

-

-

-

-


2000

700








900







2000

700

1305

530

480

1300

475



900



680


675


2000

700

1305

530

480

1300

475




900



680


675


Черт.3


Примечание. Сечения полотен - на черт.7 и 8.


Размеры полотен наружных дверей

мм


Схема полотна

Размер полотна

Размер стекла


H

B

h

h1

b

Высота

Ширина


2000

800

-

-

-

-

-



900

-

-

-

-

-


2300

800

-

-

-

-

-




900

-

-

-

-

-


2000

800

1305

530

580

1300

575



900



680


675


2300

800

1755

380

580

1750

575




900



680


675


Черт.4


Примечание. Сечения полотен - на черт.9-11.


Размеры коробок внутренних дверей

мм


Схема коробки

H

B

H1

B1


1871

870

1805

804



1272


1206



1472

2005

1406



1872


1806



1472

2038

1406


2071

1872


1806



1498

2026

1408



1898


1808


Черт.5


Примечание. Сечения полотен - на черт.7 и 8.


Размеры коробок наружных дверей

мм


Схема коробок

H

B

H1

B1


2085

884

2005

804



984


904


2385

884

2305

804



984


904


2078

884

2038

804



984


904


2385

884

2338

804



984


904


Черт.6


Примечание. Сечения полотен - на черт.9-11.

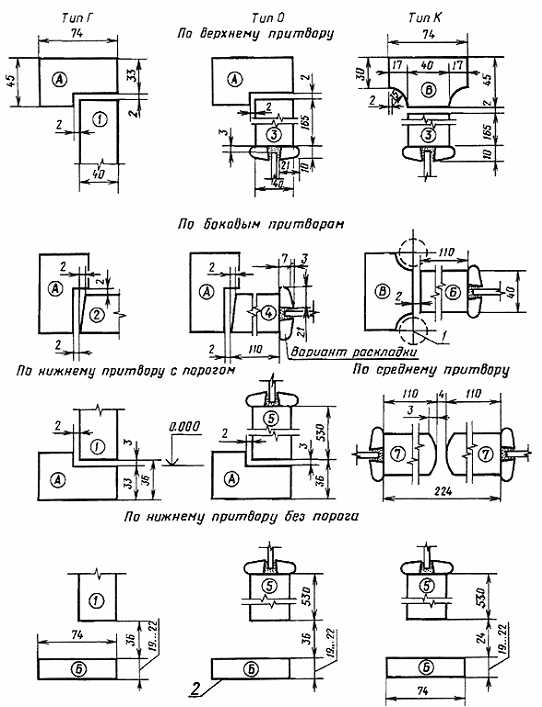

Сечения по притворам внутренних дверей




1 - пружинная петля ПН9-130 по ГОСТ 5088; 2 - монтажная доска


Черт.7

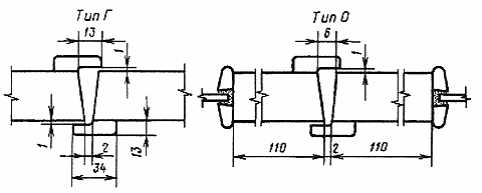

Сечения по средним притворам внутренних дверей



Нащельники показаны для правой двери, для левой -в зеркальном изображении

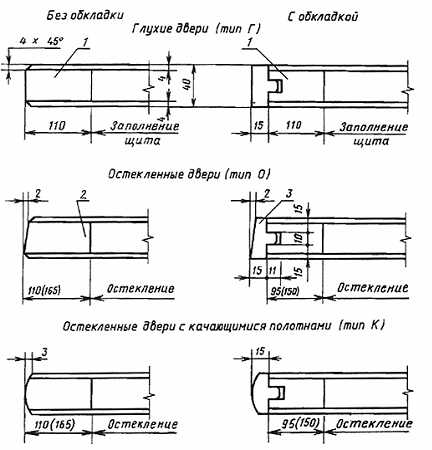

Сечения элементов полотен по кромкам внутренних

и наружных дверей




1 - бруски каркаса щита; 2 - заполнение или остекление; 3 обкладка


Каркас должен быть собран на сквозной открытый шип.


Черт.8

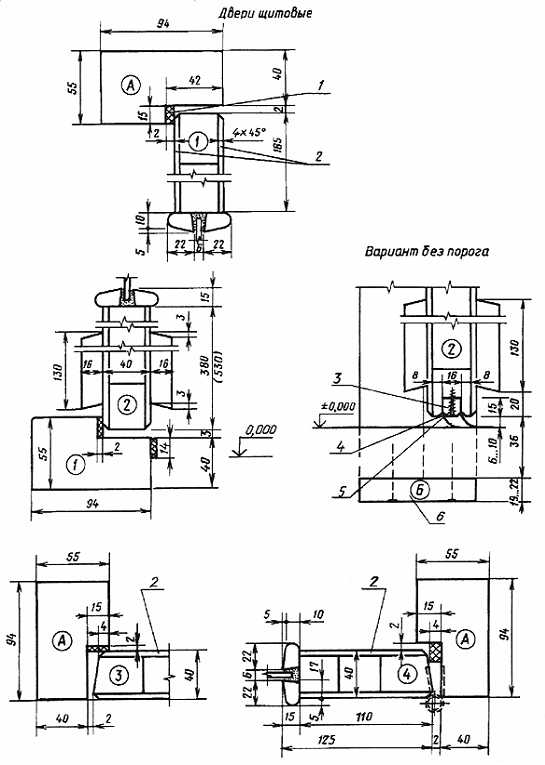

Сечения деталей наружных дверей




1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ и Т-В по ГОСТ 4598; 3 - рейка 12(12 мм; 4 - прокладка из резины толщиной 2 мм; 5 - шуруп 1-3(30 по ГОСТ 1144, шаг 200 мм; 6 монтажная доска



Черт.9

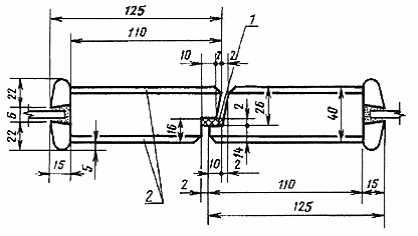

Сечения по средним притворам




1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ и Т-В по ГОСТ 4598



Черт.10

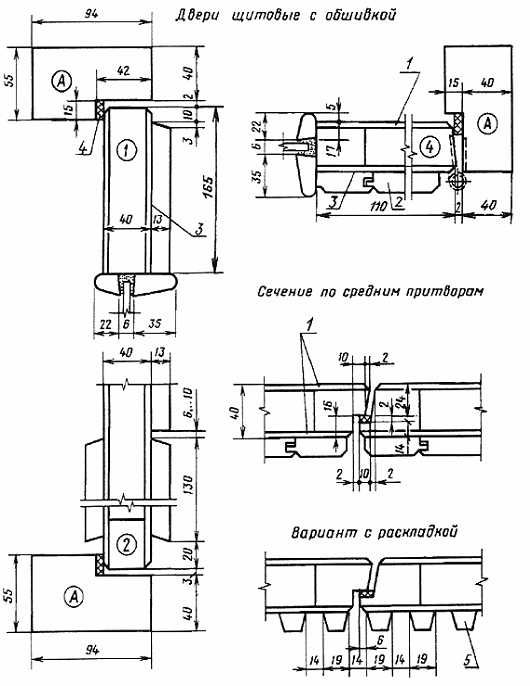

1 - облицовка ДВП марки Т группы А по ГОСТ 4598; 2 - обшивка по ГОСТ 8242; 3 - пергамин по ГОСТ 2697; 4 - уплотняющая прокладка по ГОСТ 10174; 5 - раскладка


Черт.11



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Сплошное и мелкопустотное заполнение щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.

Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.

2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.

2.4. Наружные двери облицовывают ДВП марок СТ и Т-В по ГОСТ 4598.

Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру при условии сплошной облицовки полотен профилированными рейками, устанавливаемыми по слою пергамина по ГОСТ 2697.

Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.

2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 1,3-2,5 см по ГОСТ 9590 или полосами из сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.

Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.

2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.

2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.

2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.

2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.



ПРИЛОЖЕНИЕ 1

Справочное

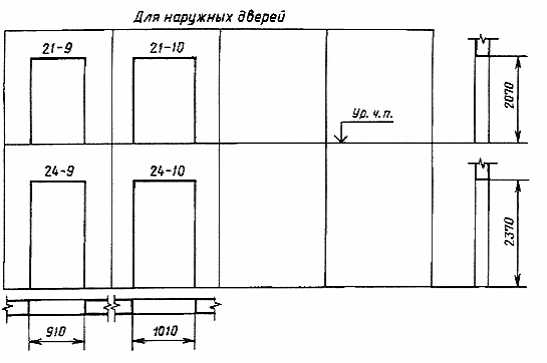

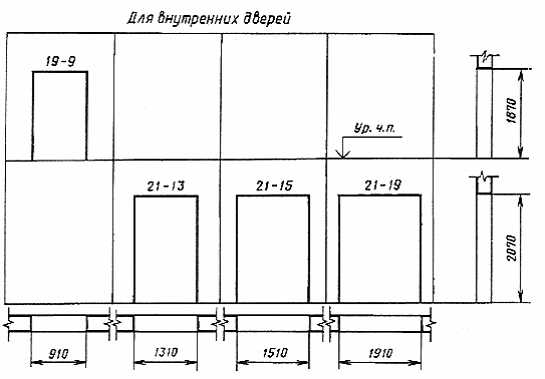

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ






Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.



ПРИЛОЖЕНИЕ 2

Обязательное

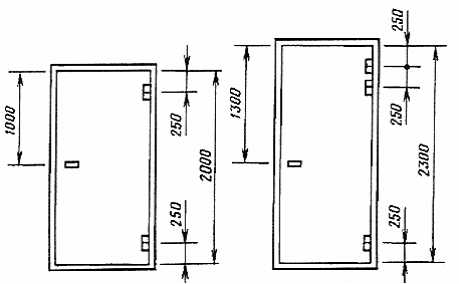

РАСПОЛОЖЕНИЕ ПРИБОРОВ





Замок по ГОСТ 5089; для наружных дверей ЗВ1А, для внутренних ЗВ4. Петли по ГОСТ 5088; для наружных дверей ПН1-110, для внутренних - ПН4, для качающихся ПН9-130-1

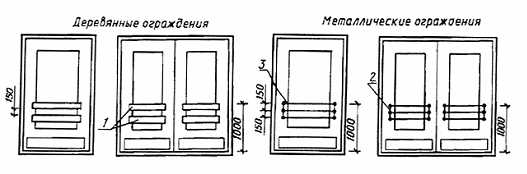

Приемы установки защитных ограждений

для наружных дверей



1 - деревянные планки из твердолиственных пород; 2 - крепежная планка из полосовой стали; 3 - круглая сталь
