УДК 621.643.412:006.354                                                         Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ СТАЛЬНЫЕ СВОБОДНЫЕ НА ПРИВАРНОМ КОЛЬЦЕ НА Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)


Конструкция и размеры


ГОСТ 12822-80*


Взамен ГОСТ 1268-67; ГОСТ 12834-67


ОКП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2240 дата введения установлена

с 01.01.83


Ограничение срока действия снято Постановлением Госстандарта от 15.04.92


1. Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Р от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С).

Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 9--10 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 3).

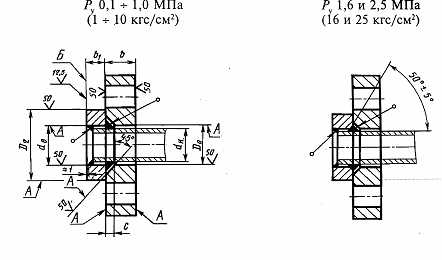

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице 1-4.

(Измененная редакция, Изм. № 1, 2, 3).

3. Кольца должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815--80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.


* Переиздание (декабрь 1996 г.) с Изменениями №1,2,3, утвержденными декабре 1987 г., сентябре 1989 г., апреле 1992 г. ИУС 4-88,12-89,7-92).


Примечания:

1. Допускается обработка поверхностей А с шероховатостью Rа ( 100 мкм.

Размер D2 - по ГОСТ 12815-80, выступ, впадина, шип и паз по ГОСТ 12815-80 должны выполняться в пределах размера b1.

2. Обработка поверхности Б с шероховатостью Rа ( 25 мкм при кругообразном направлении неровностей.

3. Допускается выполнять угол фаски под сварной шов (5 ± 3)°




Таблица 1

Размеры в мм



Рy 0,1; 0,25 и 0,6  МПа (0,1; 2,5 и 6 кгс/см2)


dн

dв

Do

b

b1

c

Масса, кг









кольца

Проход условный Dy







фланца

с соединительным выступом

с выступом

с впадиной

10

14

15

16

10

8

4

0,29

0,05

0,04

0,04

15

18

19

20

10

8

4

0,33

0,06

0,05

0,05

20

25

26

27

10

10

4

0,41

0,12

0,10

0,09

25

32

33

34

12

10

5

0,60

0,16

0,13

0,13

32

38

39

41

12

10

5

0,87

0,21

0,18

0,17

40

45

46

48

12

10

5

1,01

0,27

0,23

0,22

50

57

59

61

12

12

5

1,11

. 0,35

0,32

0,30

65

76

78

80

14

14

6

1,55

0,55

0,49

0,46

80

89

91

93

14

14

6

2,05

0,73

0,65

0,63

100

108(А)

110

112

14

14

6

2.38

0,88

0.81

0,75


114 (Б)

116

118

14

14

6

2,26

0.77

0,65

0,63

125

133(А)

135

138

14

14

6

2,84

1.27

1,11

1,02


140 (Б)

142

145

14

14

6

2,68

1,05

0,89

0,85


152(А)

154

157

16

16

6

3.94

1,75

1,58

1,44

150

159 (Б)

161

164

16

16

6

3,72

1,53

1,43

1,32


168 (В)

170

173

16

16

6

3,42

1,24

1,07

1,03

(175)

194

196

200

18

18

7

4,48

1,80

1,70

1,57

200

219

222

225

18

18

8

4,93

2,06

1,95

1,80

(225)

245

245

251

20

18

9

5.91

2,16

2,08

1,86

250

273

273

279

20

18

11

6.38

2,53

2,40

2,20

300

325

325

331

24

20

11

10,35

3,40

3,20

2.87

350

377

377

383

28

20

12

13,50

3,71

3,49

3,131

400

426

426

433

32

24

12

17.04

5,14

4,89

4,471

(450)

480

480

487

34

24

12

20,06

5,92

5,57

5,171

500

530

530

537

38

26

12

25,44

7,05

6,73

6,101


Таблица 2

Размеры в мм


Рy 1,0 МПа (10 кгс/см2)


dн

dв

Do

b

b1

c

Масса, кг









кольца

Проход условный Dy







фланца

с соединительным выступом

с выступом

с впадиной

10

14

15

16

12

10

4

0,52

0,08

0.08

0,07

15

18

19

20

12

10

4

0,58

0,11

0,09

0,08

20

25

26

27

14

12

4

0,82

0,20

0,18

0,17

25

32

33

34

14

12

5

0,96

0,27

0,23

0,22

32

38

39

41

16

12

5

1,49

0,34

0,30

0,29

40

45

46

48

18

12

5

1,92

0,42

0,37

0,35

50

57

59

61

18

14

5

2,27

0,62

0,55

0,54

65

76

78

80

20

16

6

3,01

0,90

0,82

0,78

80

89

91

93

22

16

6

3,77

1,10

0,98

0,97

100

108(А)

110

112

24

16

6

4,55

1,31

1,24

1.11


114 (Б)

116

118

24

16

6

4,34

1,18

1,07

0,97

125

133(А)

135

138

26

18

6

6,09

1.96

1.84

1,71


140 (Б)

142

145

26

18

6

5,80

1,75

1,57

1,48


152(А)

154

157

26

18

6

7,86

2,43

2,26

2,03

150

159 (Б)

161

164

26

18

6

7,50

2,18

2,09

1,88


168 (В)

170

173

26

18

6

7,01

1,86

1,69

1,55

(175)

194

196

200

26

20

7

8,19

2,58

2,48

2,26

200

219

222

225

26

20

8

9,02

2,94

2,83

2,58

(225)

245

245

251

28

22

9

11,14

3,66

3,53

3,25

250

273

273

279

28

22

11

11,30

3,78

3,66

3,35

300

325

325

331

30

22

11

13,87

4,24

4,08

3,58

350

377

377

383

32

24

12

18,02

6,33

6,09

5,44

400

426

426

433

34

26

12

24,38

8,15

8,43

7,08

(450)

480

480

487

34

26

12

25,64

8,44

8,15

7,35

500

530

530

537

38

28

12

33,25

10,58

10,22

9,33


Таблица 3

Размеры  в   мм


Рy 1,6 МПа (16 кгс/см2)


dн

dв

Do

b

b1

c

Масса, кг









кольца

Проход условный Dy







фланца

с соединительным выступом

с выступом

с впадиной

10

14

15

16

14

12

4

0,61

0,10

0,09

0,08

15

18

19

20

14

12

4

0,67

0,13

0,11

0,10

20

25

26

27

16

14

4

0,93

0,24

0.22

0,20

25

32

33

34

16

14

5

1,10

0,31

0,28

0,25

32

38

39

41

18

16

5

1,68

0,46

0,41

0,39

40

45

46

48

20

16

5

2,13

0,56

0,51

0,49

50

57

59

61

20

16

5

2,54

0,71

0,64

0,62

65

76

78

80

22

18

6

3,31

1,01

0,94

0,93

80

89

91

93

24

18

6

4,11

1,23

1,12

1,10

100

108(А)

110

112

26

20

6

4,93

1,64

1,57

1,51


114 (Б)

116

118

26

20

6

4,70

1,48

1,35

1,25

125

133(А)

135

138

28

20

6

6,56

2.18

2.06

2.04


140 (Б)

142

145

28

20

6

6,23

1,94

1,76

1,67


152(А)

154

157

28

22

6

8,48

2,98

2,79

2,55

150

159 (Б)

161

164

28

22

6

8,09

2,67

2,58

2,52


168 (В)

170

173

28

22

6

7,56

2,27

2,08

1,94

(175)

194

196

200

28

22

7

8,83

2,84

2,73

2,65

200

219

222

225

28

22

8

9,36

3,24

3,12

3,00

(225)

245

245

251

28

24

9

10,77

4,00

3,87

3,58

250

273

273

279

30

24

11

13,90

4,12

4,00

3,69

300

325

325

331

32

24

11

17,90

5,51

5,17

4,85

350

377

377

383

34

26

12

22,80

7,97

7,52

7,08

400

426

426

433

36

30

12

29,08

10,12

9,62

9,05

(450)

480

480

487

38

30

12

35,30

12,48

11,55

11,36

500

530

530

537

42

30

12

49,26

16,86

15,58

15,61


Таблица 4

Размеры  в  мм


Рy 2,5 МПа (25 кгс/см2)


dн

dв

Do

b

b1

c

Масса, кг









кольца

Проход условный Dy







фланца

с соединительным выступом

с выступом

с впадиной

10

14

15

16

16

14

4

0.69

0,12

0.11

0.10

15

18

19

20

16

14

4

0,77

0,15

0,14

0,12

20

25

26

27

18

16

4

1,05

0,27

0,24

0,23

25

32

33

34

18

16

5

1,24

0,36

0,32

0,31

32

38

39

41

20

16

5

1,87

0,46

0,40

0,39

40

45

46

48

22

18

5

2.35

0.56

0.58

0,57

50

57

59

61

22

18

5

2,79

0,79

0,72

0,71

65

76

78

80

24

20

6

3,43

1,12

1,05

1,01

80

89

91

93

26

20

6

4,25

1,37

1,26

1,25

100

108(А)

110

112

28

22

6

6,19

1,95

1,88

1,78


114 (Б)

116

118

28

22

6

5,94

1,78

1,64

1,57

125

133(А)

135

138

30

24

6

8,82

2,61

2,50

2,37


140 (Б)

142

145

30

24

6

8,46

2,32

2,13

2,05


152(А)

154

157

30

24

6

10,94

3,63

3,37

3,19

150

159 (Б)

161

164

30

24

6

10,52

3,29

3,12

2,99


168 (В)

170

173

30

24

6

9,95

2,86

2,60

2,52

(175)

194

196

200

30

24

7

11,00

3,53

3,35

3,21

200

219

222

225

30

24

8

12,62

4,34

4,15

4,03

(225)

245

245

251

32

26

9

15,97

5,29

5,01

4,88

250

273

273

279

32

26

11

17,72

6,04

5,68

5,61

300

325

325

331

34

26

11

22,82

7,45

6,82

6,79

350

377

377

383

38

28

12

31,73

10,43

9,64

9,54

400

426

426

433

4?

30

12

42.51

13.60

12,63

12.57

(450)

480

480

487

45

30

12

48,15

14,36

13,29

13,27

500

530

530

537

50

32

12

64,57

19,21

17,73

17,94


Примечания к табл. 1 -4:

1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Масса рассчитана по номинальным размерам фланца.

Пример условного обозначения круглого стального свободного фланца Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали СтЗсп:

Фланец 50-6 СтЗсп ГОСТ 12822-80

То же, квадратного:

Фланец квадратный 50-6 СтЗсп ГОСТ 12822-80

Пример условного обозначения приварного кольца В 50 мм на Р 0,6 МПа (6 кгс/см2) из стали 35, исполнения 1 (с соединительным выступом):

Кольцо 1-50-6 СТ 35 ГОСТ 12822-80

При заказе колец с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.

При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1-4.

(Измененная редакция, Изм. № 1, 3).

4. фланцы и кольца следует изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготовлять фланцы другими методами. 5. Предельные отклонения размеров:

и Do - по Н14 (при получении штамповкой - по классу точности Т4  ГОСТ 7505-89);

b и b1 - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.

4, 5. (Измененная редакция, Изм. № 3).

6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном-порядке. Допускается применение труб других диаметров.

7. Допускается для колец Dy > 200 мм расточка внутреннего диаметра кольца dв по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм.

Для колец Dy ( 200 мм допускается выполнение внутреннего диаметра без зазора с трубой.

8. (Исключен, Изм. № 1).

9. Технические требования, материал фланцев, крепежных деталей, прокладок, а также маркировка, упаковка, транспортирование - по ГОСТ 12816-80.

10. Коды ОКП указаны в приложении.


ПРИЛОЖЕНИЕ

Справочное

КОДЫ ОКП


Обозначение фланца


Фланцы из углеродистой и легированной стали

Фланцы из коррозионно- стойкой стали


Коды ОКП

Круглые фланцы


1-10-2,5;

2-10-2,5;

3-10-2,5

37 99414176 01

37 99415119 06

1-15-2,5;

2-15-2,5;

3-15-2,5

37 99414177 00

37 99415120 02

1-20-2,5;

2-20-2,5;

3-20-2,5

37 99414178 10

37 99415121 01

1-25-2,5;

2-25-2,5;

3-25-2,5

37 99414179 09

37 9941 5122 00

1-32-2,5;

2-32-2,5;

3-32-2,5

37 99414180 05

37 99415123 10

1-40-2,5;

2-40-2,5;

3-40-2,5

37 9941418104

37 9941 5124 09

1-50-2,5;

2-50-2,5;

3-50-2,5

37 99414182 03

37 9941 5125 08

1-65-2,5;

2-65-2,5;

3-65-2,5

37 99414183 02

37 9941 5126 07

1-80-2,5;

2-80-2,5;

3-80-2,5

37 99414184 01

37 99415127 06

1-100-2,5;

2-100-2,5;

3-100-2,5

37 99414185 00

37 9941 5128 05

1-125-2,5;

2-125-2,5;

3-125-2,5

37 9941418610

37 99415129 04

1-150-2,5;

2-150-2,5;

3-150-2,5

37 99414187 09

37 99415130 00

1-175-2,5;

2-175-2,5;

3-175-2,5

37 99414188 08

37 99415131 10

1-200-2,5;

2-200-2,5;

3-200-2,5

37 99414189 07

37 99415132 09

1-225-2,5;

2-225-2,5;

3-225-2,5

37 99414190 03

37 9941 5133 08

1-250-2,5;

2-250-2,5;

3-250-2,5

37 9941419102

37 99415134 07

1-300-2,5;

2-300-2,5;

3-300-2,5

37 99414192 01

37 99415135 06

1-350-2,5;

2-350-2,5;

3-350-2,5

37 99414193 00

37 9941 5136 05

1-400-2,5;

2-400-2,5;

3-400-2,5

37 99414194 10

37 9941 5137 04

1-450-2,5;

2-450-2,5;

3-450-2,5

37 99414195 09

37 9941 5138 03

1-500- 2,5;

2-500-2,5;

3-500-2,5

37 9941 4196 08

37 9941 5139 02

Квадратные фланцы



1-10-2,5;

2-10-2,5;

3-10-2,5

37 9955 4046 06

37 9955 5046 02

1-15-2,5;

2-15-2,5;

3-15-2,5

37 9955 4047 05

37 9955 5047 01

1-20-2,5;

2-20-2,5;

3-20-2,5

37 9955 4048 04

37 9955 5048 00

1-25-2,5;

2-25-2,5;

3-25-2,5

37 9955 4049 03

37 9955 5049 10

1-32-2,5;

2-32-2,5;

3-32-2,5

37 9955 4050 02

37 9955 5050 06

1-40-2,5;

2-40-2,5;

3-40-2,5

37 9955 405101

37 9955 505105

1-50-2,5;

2-50-2,5;

3-50-2,5

37 9955 4052 00

37 9955 5052 04

1-65-2,5;

2-65-2,5;

3-65-2,5

37 9955 4053 10

37 9955 5053 03

1-80-2,5;

2-80-2,5;

3-80-2,5

37 9955 4054 09

37 9955 5054 02

1-100-2,5;

2-100-2,5;

3-100-2,5

37 9955 4055 08

37 9955 505501

Круглые фланцы



1-10-6;

2-10-6;

3-10-6

37 99414197 01

37 9941 5140 09

1-15-6;

2-15-6;

3-15-6

37 99414198 06

37 9941 514108

1-20-6;

2-20-6;

3-20-6

37 99414199 05

37 9941 5142 07

1-25-6;

2-25-6;

3-25-6

37 99414200 07

37 99415143 06

1-32-6;

2-32-6;

3-32-6

37 9941420106

37 9941 5144 05

1-40-6;

2-40-6;

3-40-6

37 99414202 05

37 99415145 04

1-50-6;

2-50-6;

3-50-6

37 99414203 04

37 9941 5146 03

1-65-6;

2-65-6;

3-65-6

37 99414204 03

37 99415147 02

1-80-6;

2-80-6;

3-80-6

37 9941 4205 02

37 9941 5148 01

1-100-6;

2-100-6;

3-100-6

37 99414206 01

37 9941 5149 00

1-125-6;

2-125-6;

3-125-6

37 99414207 00

37 9941 5150 07

1-150-6;

2-150-6;

3-150-6

37 99414208 10

37 9941515106

1-175-6;

2-175-6;

3-175-6

37 99414209 09

37 99415152 05

1-200-6;

2-200-6;

3-200-6

37 99414210 05

37 9941 5153 04

1-225-6;

2-225-6;

3-225-6

37 9941421104

37 99415154 03

1-250-6;

2-250-6;

3-250-6

37 99414212 03

37 9941 5155 02

1-300-6;

2-300-6;

3-300-6

37 99414213 02

37 99415156 01

1-350-6;

2-350-6;

3-350-6

37 99414214 01

37 9941 5157 00

1-400-6;

2-400-6;

3-400-6

37 99414215 00

37 9941515810

1-450-6;

2-450-6;

3-450-6

37 9941421610

37 99415159 09

1-500-6;

2-500-6;

3-500-6

37 99414217 09

37 9941 5160 05

Квадратные фланцы



1-10-6;

2-10-6;

3-10-6

37 9955 4056 07

37 9955 5056 00

1-15-6;

2-15-6;

3-15-6

37 9955 4057 06

37 9955 505710

1-20-6;

2-20-6;

3-20-6

37 9955 4058 05

37 9955 5058 09

1-25-6;

2-25-6;

3-25-6

37 9955 4059 04

37 9955 5059 08

1-32-6;

2-32-6;

3-32-6

37 9955 4060 00

37 9955 5060 04

1-40-6;

2-40-6;

3-40-6

37 9955 406110

37 9955 506103

1-50-6;

2-50-6;

3-50-6

37 9955 4062 09

37 9955 5062 02

1-65-6;

2-65-6;

3-65-6

37 9955 4063 08

37 9955 5063 01

1-80-6;

2-80-6;

3-80-6

37 9955 4064 07

37 9955 5064 00

1-100-6;

2-100-6;

3-100-6

37 9955 4065 06

37 9955 5065 10

Круглые фланцы



1-10-10;

2-10-10;

3-10-10

37 99414218 08

37 9941516104

1-15-10;

2-15-10;

3-15-10

37 99414219 07

37 99415162 03

1-20-10;

2-20-10;

3-20-10

37 99414220 03

37 9941 5163 02

1-25-10;

2-25-10;

3-25-10

37 9941422102

37 99415164 01

1-32-10;

2-32-10;

3-32-10

37 99414222 01

37 99415165 00

1-40-10;

2-40-10;

3-40-10

37 99414223 00

37 9941516610

1-50-10;

2-50-10;

3-50-10

37 9941422410

37 9941 5167 09

1-65-10;

2-65-10;

3-65-10

37 99414225 09

37 99415168 08

1-80-10;

2-80-10;

3-80-10

37 99414226 08

37 99415169 07

1-100-10;

2-100-10;

3-100-10

37 99414227 07

37 99415170 03

1-125-10;

2-125-10;

3-125-10

37 99414228 06

37 9941517102

1-150-10;

2-150-10;

3-150-10

37 99414229 05

37 99415172 01

1-175-10;

2-175-10;

3-175-10

37 99414230 01

37 9941 5173 00

1-200-10;

2-200-10;

3-200-10

37 9941423100

37 9941517410

1-225-10;

2-225-10;

3-225-10

37 9941423210

37 99415175 09

1-250-10;

2-250-10;

3-250-10

37 99414233 09

37 99415176 08

1-300-10;

2-300-10;

3-300-10

37 99414234 08

37 99415177 07

1-350-10;

2-350-10;

3-350-10

37 99414235 07

37 99415178 06

1-400-10;

2-400-10;

3-400-10

37 99414236 06

37 99415179 05

1-450-10;

2-450-10;

3-450-10

37 99414237 05

37 9941 5180 01

1-500-10;

2-500-10;

3-500-10

37 99414238 04

37 9941518100

Квадратные фланцы



1-10-10;

2-10-10;

3-10-10

37 9955 4066 05

37 9955 5066 09

1-15-10;

2-15-10;

3-15-10

37 9955 4067 04

37 9955 5067 08

1-20-10;

2-20-10;

3-20-10

37 9955 4068 03

37 9955 5068 07

1-25-10;

2-25-10;

3-25-10

37 9955 4069 02

37 9955 5069 06

1-32-10;

2-32-10;

3-32-10

37 9955 4070 09

37 9955 5070 02

1-40-10;

1-50-10;

1-65-10;

1-80-10;

2-40-10; 2-50-10; 2-65-10; 2-80-10;

3-40-10

3-50-10

3-65-10

3-80-10

37 9955 407108

37 9955 4072 07

37 9955 4073 06

37 9955 4074 05

37 9955 507101

37 9955 5072 00

37 9955 507310

37 9955 5074 09

Круглые фланцы



1-10-16;

1-15-16;

1-20-16;

1-25-16;

1-32-16;

1-40-16;

1-50-16;

1-65-16;

1-80-16;

1-100-16;

1-125-16;

1-150-16;

1-175-16;

1-200-16;

2-10-16;

2-15-16;

2-20-16;

2-25-16;

2-32-16;

2-40-16;

2-50-16;

2-65-16;

2-80-16;

2-100-16;

2-125-16;

2-150-16;

2-175-16;

2-200-16;

3-10-16

3-15-16

3-20-16

3-25-16

3-32-16

3-40-16

3-50-16

3-65-16

3-80-16

3-100-16

3-125-16

3-150-16

3-175-16

3-200-16

37 99414239 03

37 9941424010

37 9941424109

37 99414242 08

37 99414243 07

37 99414244 06

37 99414245 05

37 99414246 04

37 99414247 03

37 99414248 02

37 99414249 01

37 99414250 08

37 9941425107

37 99414252 06

37 9941518210

37 99415183 09

37 9941 5184 08

37 99415185 07

37 9941 5186 06

37 99415187 05

37 9941 5188 04

37 9941 5189 03

37 9941 519010

37 9941 519109

37 9941 5192 08

37 9941 5193 07

37 99415194 06

37 99415195 05

1-225-16;

2-225-16;

3-225-16

37 99414253 05

37 9941 5196 04

1-250-16;

2-250-16;

3-250-16

37 9941 4254 04

37 9941 5197 03

1-300-16;

2-300-16;

3-300-16

37 99414255 03

37 99415198 02

1-350-16;

2-350-16;

3-350-16

37 99414256 02

37 9941 5199 01

1-400-16;

2-400-16;

3-400-16

37 9941 4257 01

37 9941 5200 03

1-450-16;

2-450-16;

3-450-16

37 99414258 00

37 9941 520102

1-500-16;

2-500-16;

3-500-16

37 9941 4259 10

37 9941 5202 01

Квадратные фланцы



1-10-16;

2-10-16;

3-10-16

37 9955 4075 04

37 9955 5075 08

1-15-16;

2-15-16;

3-15-16

37 9955 4076 03

37 9955 5076 07

1-20-16;

2-20-16;

3-20-16

37 9955 4077 02

37 9955 5077 06

1-25-16;

2-25-16;

3-25-16

37 9955 4078 01

37 9955 5078 05

1-32-16;

2-32-16;

3-32-16

37 9955 4079 00

37 9955 5079 04

1-40-16;

2-40-16;

3-40-16

37 9955 4080 07

37 9955 5080 00

1-50-16;

2-50-16;

3-50-16

37 9955 408106

37 9955 508110

1-65-16;

2-65-16;

3-65-16

37 9955 4082 05

37 9955 5082 09

1-80-16;

2-80-16;

3-80-16

37 9955 4083 04

37 9955 5083 08

Круглые фланцы



1-10-25;

2-10-25;

3-10-25

37 99414260 06

37 99415203 00

1-15-25;

2-15-25;

3-15-25

37 99414261 05

37 9941 520410

1-20-25;

2-20-25;

3-20-25

37 99414262 04

37 99415205 09

1-25-25;

2-25-25;

3-25-25

37 99414263 03

37 99415206 08

1-32-25;

2-32-25;

3-32-25

37 99414264 02

37 99415207 07

1-40-25;

2-40-25;

3-40-25

37 99414265 01

37 9941 5208 06

1-50-25;

2-50-25;

3-50-25

37 99414266 00

37 99415209 05

1-65-25;

2-65-25;

3-65-25

37 9941426710

37 99415210 01

1-80-25;

2-80-25;

3-80-25

37 99414268 09

37 9941 521100

1-100-25;

2-100-25;

3-100-25

37 99414269 08

37 9941521210

1-125-25;

2-125-25;

3-125-25

37 99414270 04

37 99415213 09

1-150-25;

2-150-25;

3-150-25

37 9941427103

37 9941 5214 08

1-175-25;

2-175-25;

3-175-25

37 99414272 02

37 99415215 07

1-200-25;

2-200-25;

3-200-25

37 99414273 01

37 99415216 06

1-225-25;

2-225-25;

3-225-25

37 99414274 00

37 9941 5217 05

1-250-25;

2-250-25;

3-250-25

37 99414275 10

37 99415218 04

1-300-25;

2-300-25;

3-300-25

37 99414276 09

37 99415219 03

1-350-25;

2-350-25;

3-350-25

37 99414277 08

37 99415220 10

1-400-25;

2-400-25;

3-400-25

37 99414278 07

37 99415221 09

1-450-25;

2-450-25;

3-450-25

37 99414279 06

37 99415222 08

1-500-25;

2-500-25;

3-500-25

37 99414280 02

37 99415223 07

Квадратные фланцы



1-10-25;

1 -15-25;

1-20-25;

1-25-25;

1-32-25;

1-40-25;

1-50-25;

2-10-25;

2-15-25;

2-20-25;

2-25-25;

2-32-25;

2-40-25;

2-50-25;

3-10-25

3-15-25

3-20-25

3-25-25

3-32-25

3-40-25

3-50-25

37 9955 4084 03

37 9955 4085 02

37 9955 4086 01

37 9955 4087 00

37 9955 408810

37 9955 4089 09

37 9955 4090 05

37 9955 5084 07

37 9955 5085 06

37 9955 5086 05

37 9955 5087 04

37 9955 5088 03

37 9955 5089 02

37 9955 5090 09




ГОСТЫ И СНИПЫ, Москва, 2004 г.
