ГОСТ 11214-86
УДК 691.11.028.1:006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ДВОЙНЫМ
ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors of double glazing
for dwelling and public buildings.
Types, structure and dimensions
ОКП 53 6131, 53 6132
Дата введения 1987-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 191
3. ВЗАМЕН ГОСТ 11214-78
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
ГОСТ 111-90 |
2.7 |
ГОСТ 5091-78 |
Приложение 3 |
ГОСТ 538-88 |
Приложение 3 |
ГОСТ 8242-88 |
2.2, 2.3 |
ГОСТ 2697-83 |
2.2, 2.3 |
ГОСТ 10174-90 |
2.8 |
ГОСТ 4598-86 |
2.2, 2.3 |
ГОСТ 10632-89 |
2.2, 2.3 |
ГОСТ 5087-80 |
Приложение 3 |
ГОСТ 23166-78 |
2.1, приложение 3 |
ГОСТ 5088-94 |
2.6, приложение 3 |
ГОСТ 26816-86 |
2.14 |
ГОСТ 5090-86 |
Приложение 3 |
|
|
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы: С - со спаренными створками и дверными полотнами; Р - с раздельными створками и дверными полотнами.
1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт.1 и в приложении 1; для общественных зданий - указанным на черт.2 и в приложении 2. Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).
1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном изображении.

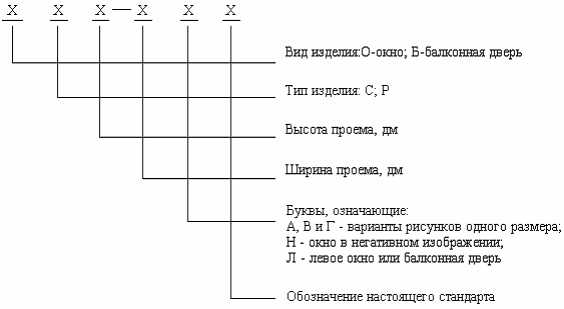

1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.
Примеры условных обозначений
Окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок: ОС15-9 ГОСТ 11214-86
То же, с левой навеской створок: ОС15-9Л ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм: БС22-9 ГОСТ 11214-86
Окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):
ОР18-18В ГОСТ 11214-86
То же, в негативном изображении: ОР18-18ВН ГОСТ 11214-86
Окно типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОС15-13,5 ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и шириной 7,5 дм: БС22-7,5 ГОСТ 11214-86
То же, левая: БС22-7,5Л ГОСТ 11214-86
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей типа С для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий на черт.6-11, а размеры сечений деталей и притворов - на черт.12-23.
2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей типа Р для жилых зданий должны соответствовать указанным на черт.24-27, для общественных зданий - на черт.37-43, а размеры сечений деталей и притворов для жилых зданий - на черт.28-36, общественных зданий - на черт.44-53.
2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, фрамуг, форточек, полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.
2.5. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р сверлят отверстия диаметром 10 мм, располагаемые под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одну прорезь или одно отверстие на середине.
2.6. Наружные створки окон и полотна балконных дверей типа Р должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088. Внутренние створки окон типа С высотой более 1400 мм и шириной более 600 мм, а также высотой более 1000 мм и шириной более 900 мм должны быть навешены на три петли.
2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло толщиной 2,5-3 мм по ГОСТ 111, а для общественных зданий толщиной 3-4 мм.
Толщину стекла уточняют в проекте и при заказе изделий с учетом ветровых нагрузок и шумовых воздействий в районе строительства.
2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию потребителей по периметру оконных и дверных коробок на торцевых и боковых поверхностях допускается устройство продольных пазов различного профиля, заполняемых вкладышами и обрамляемых наличниками при соединении блоков друг с другом.
2.10. В жилых и общественных зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться только наружные элементы окон и балконных дверей типа Р, при этом толщина бруска коробки должна быть не менее 54 мм, а размеры сечений устанавливают в рабочих чертежах.
2.11. Для обеспечения возможности оснащения окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
2.12. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.
2.13. По согласованию изготовителя с потребителем допускается изготовление окон типа С высотой 6 и 9 модулей, предназначенных для лестничных клеток, без импоста с навеской створки на нижней горизонтальной оси с обязательной установкой ограничителей открывания.
2.14. По согласованию изготовителя с потребителем допускается заполнение глухой части внутренних полотен балконных дверей типов С и Р ЦСП по ГОСТ 26816 отдельно или с ДВП, а в наружных полотнах замена деревянной обшивки ЦСП толщиной 12 мм. Допускаются другие варианты заполнения глухой части наружных полотен, не снижающие эксплуатационные характеристики изделий, при этом заполнение (филенка) должно быть заглублено в четвертях брусков и закреплено раскладкой (штапиком).
(Измененная редакция, Поправка 1988)
2.15. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, а спецификация стекол для окон и балконных дверей общественных зданий - в приложении 5.

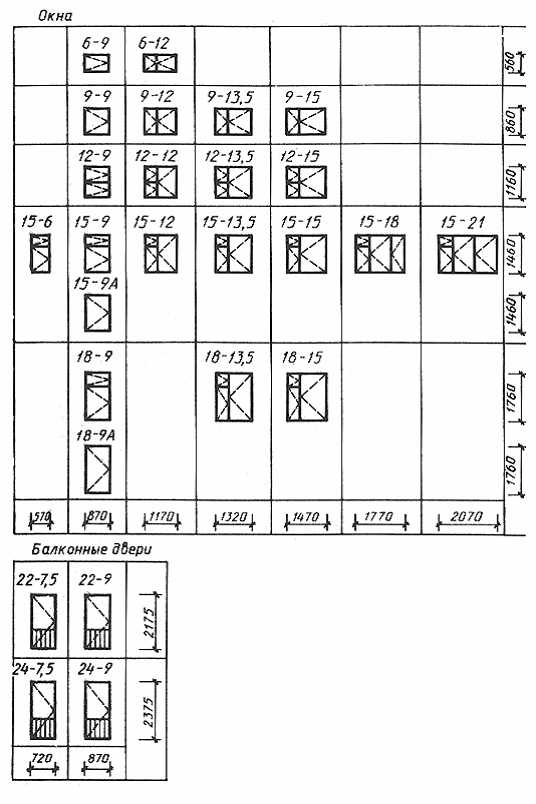

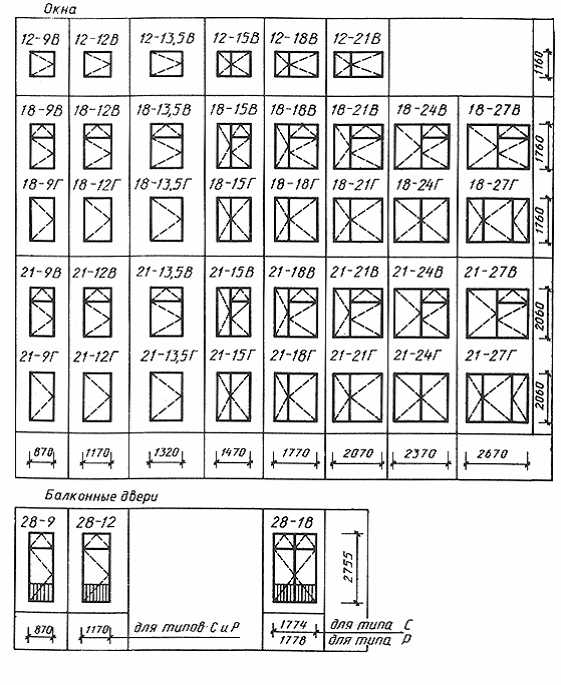

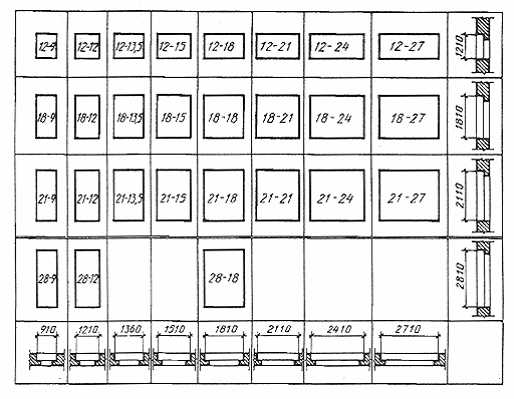

Габаритные размеры окон и балконных дверей
типов С и Р жилых зданий
Черт.1
Габаритные размеры окон и балконных дверей
типов С и Р общественных зданий
Черт.2
Примечания к черт.1 и 2:
1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
3. Окна жилых зданий высотой 18 модулей и балконные двери высотой 24 модуля - ограниченного применения для климатических подрайонов 1А, 1Б и 1Г.

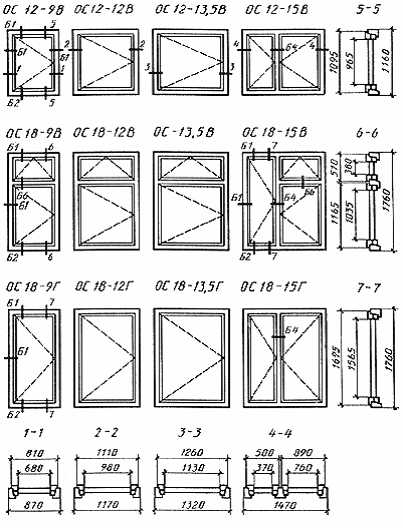

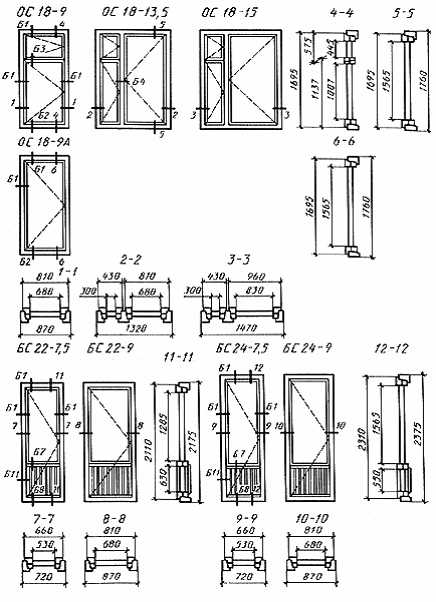

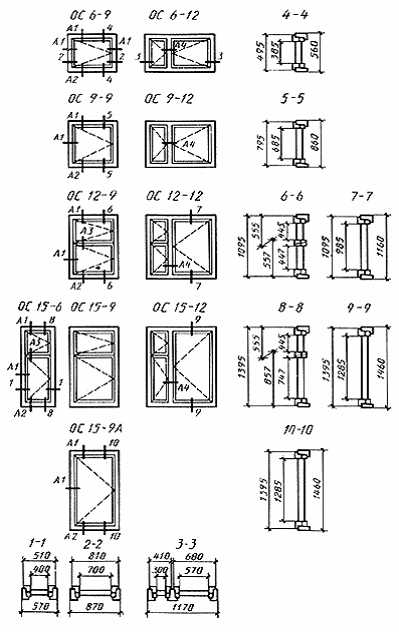

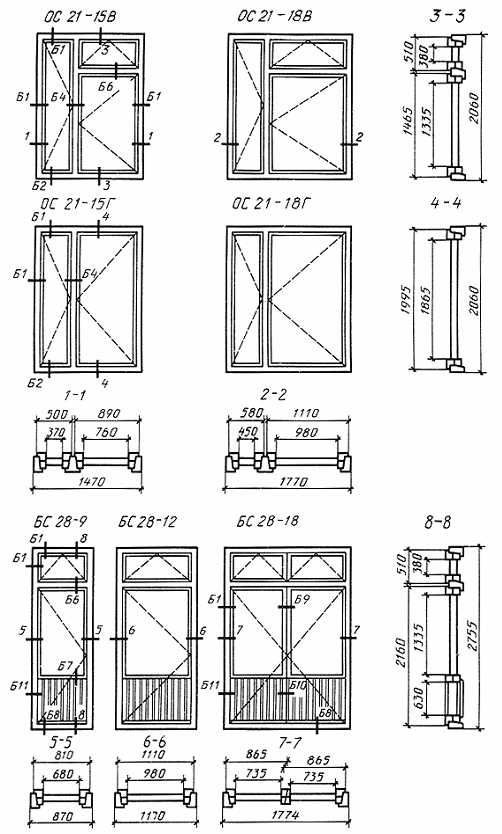

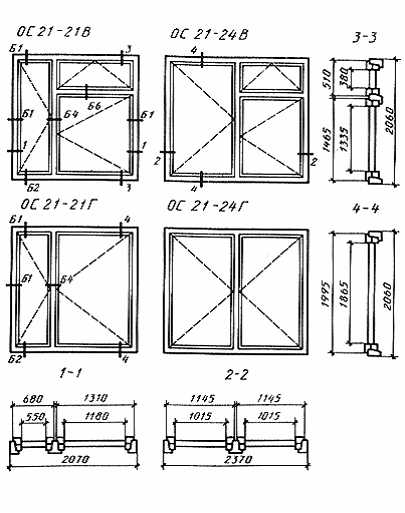

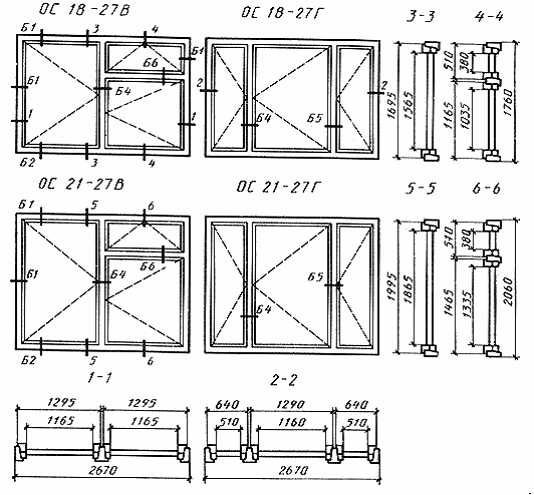

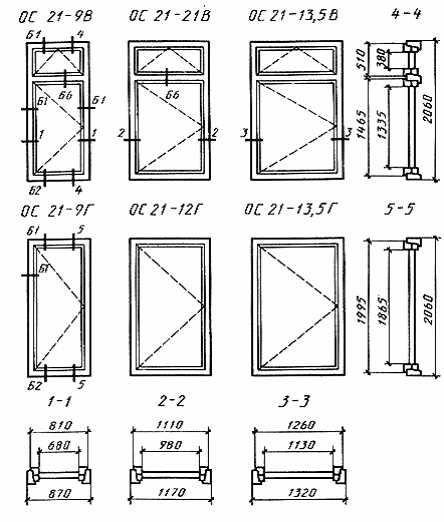

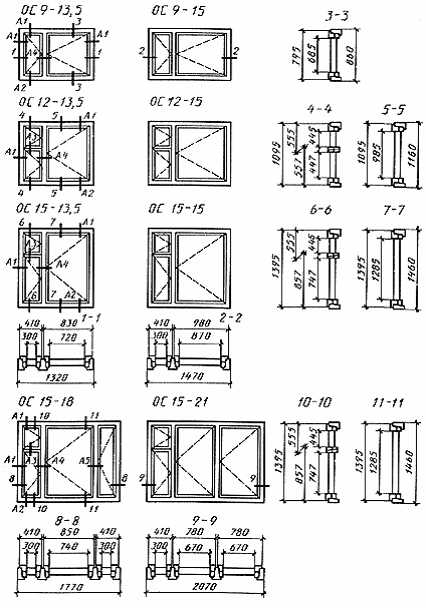

Тип С
Конструкция, форма, основные размеры и марки окон
и балконных дверей жилых зданий
Черт.3
Черт.4
Черт.5
Конструкция, форма, основные размеры и марки окон
и балконных дверей общественных зданий
Черт.6
Черт.7

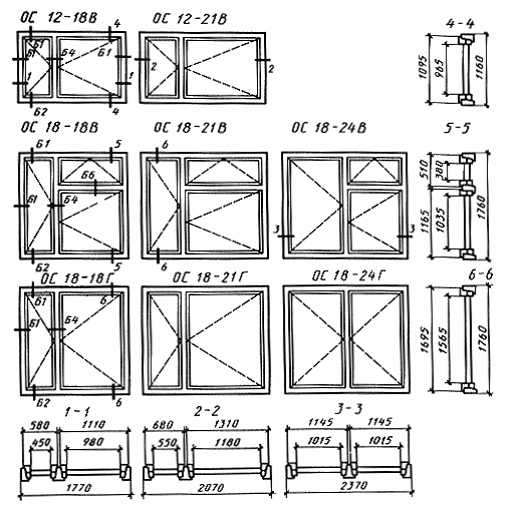

Черт.8
Черт.9
Черт.10
Черт.11

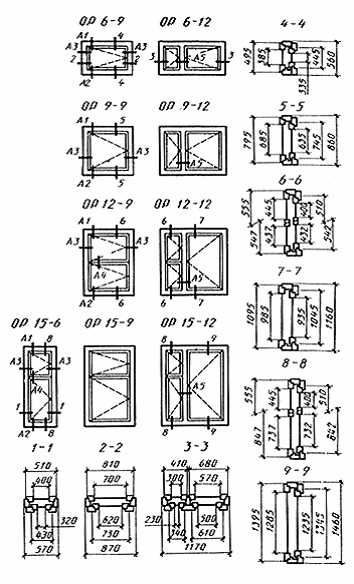

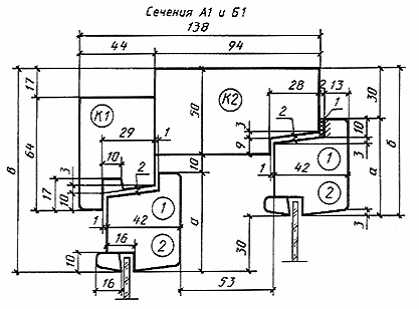

Сечения по притворам окон и балконных дверей
жилых и общественных зданий
1 - уплотняющие прокладки; 2 - петля (для бокового сечения)
Сечение |
а |
б |
в |
Деталь |
А1 |
55 |
42 |
85 |
1 |
3 |
Б1 |
65 |
52 |
95 |
2 |
4 |
Черт.12
Примечания:
1. Пазы в местах монтажа петель для спаривания створок условно не показаны.
2. Размеры штапика допускается уменьшать до 14х9 мм.
3. Профиль створок в межстекольном пространстве допускается изготовлять без уклона (скоса).
(Измененная редакция, Поправка 1988 г.)

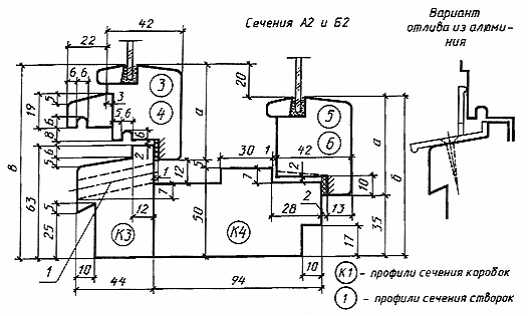

Сечение |
а |
б |
в |
Деталь |
А2 |
55 |
45 |
90 |
5 |
7 |
Б2 |
65 |
55 |
100 |
6 |
8 |

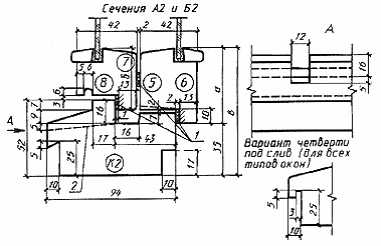

1 - уплотняющие прокладки; 2 - прорезь для отвода воды шириной 12 мм
Черт.13
Примечания:
1. К1 - профили сечения коробок; 1 (в круге) - профили сечения створок.
2. Ширину верхнего выступа нижнего бруска коробки допускается уменьшать на 2 мм.
3. Толщину нижнего бруска коробки допускается увеличивать на 3 мм с соответствующим увеличением высоты коробки.
(Измененная редакция, Поправка 1988 г.)
Сечение |
а |
б |
в |
Деталь |
А2 |
55 |
45 |
93 |
5 |
7 |
9 |
11 |
Б2 |
65 |
55 |
113 |
6 |
8 |
10 |
12 |
Черт.14
Сечение |
а |
б |
Деталь |
А2 |
55 |
130 |
5 |
7 |
Б2 |
65 |
150 |
6 |
8 |
Черт.15
Примечание: Допускается поднутрение профиля импоста в притворе глубиной до 2 мм.
(Измененная редакция, Поправка 1988 г.)
Черт.16 Черт.17
Примечание: Петля для навески широкой створки трехстворных окон.
Черт.18 Черт.19

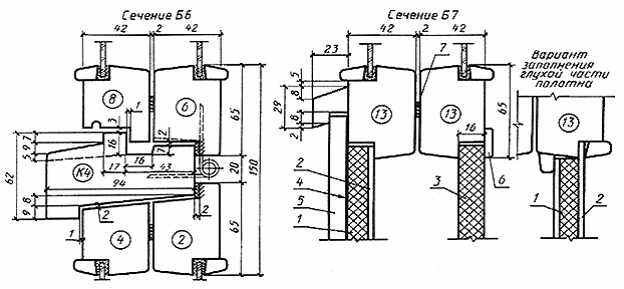

1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка; 7 - уплотняющая прокладка
Черт.20 Черт.21
1 - нащельник
Черт.22 Черт.23

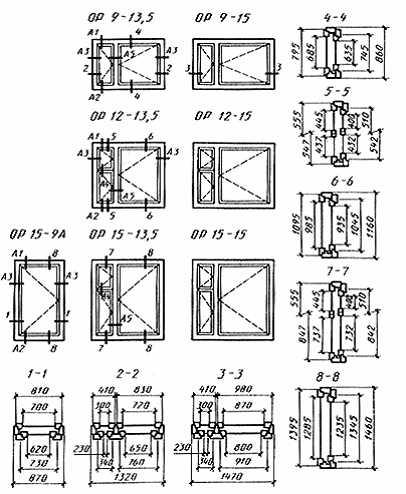

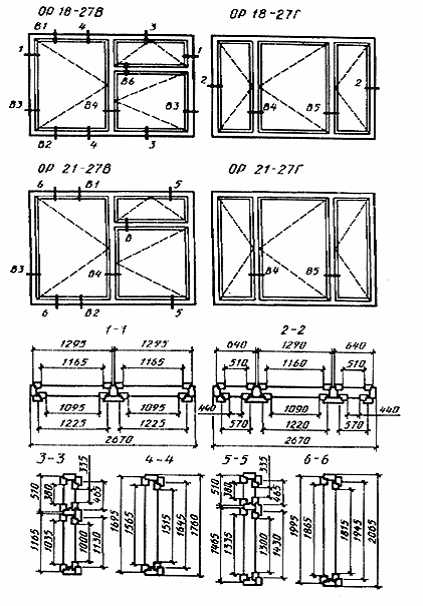

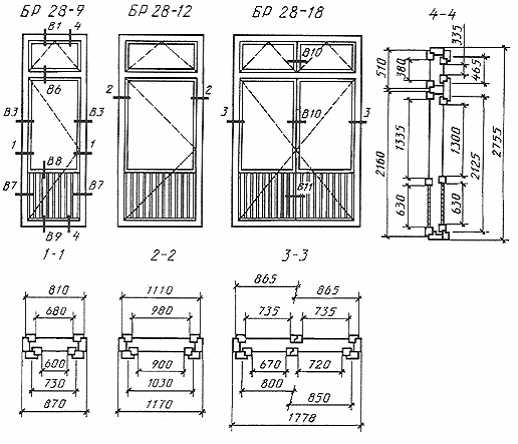

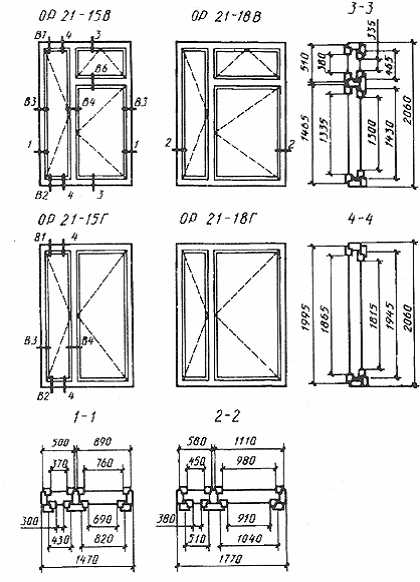

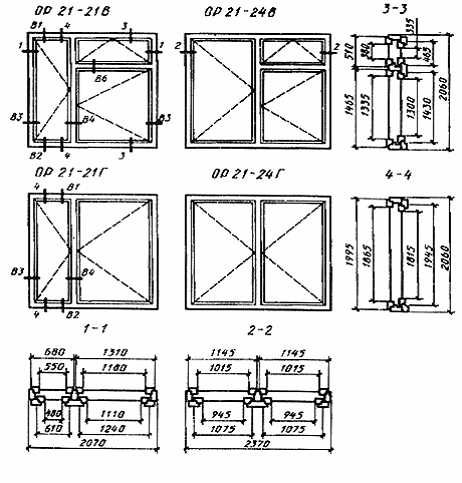

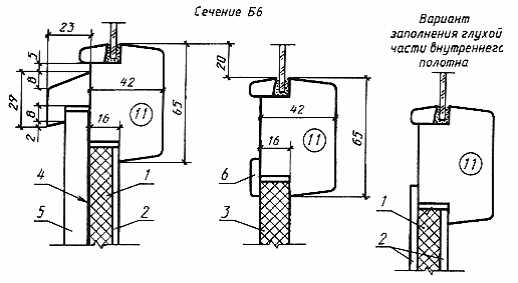

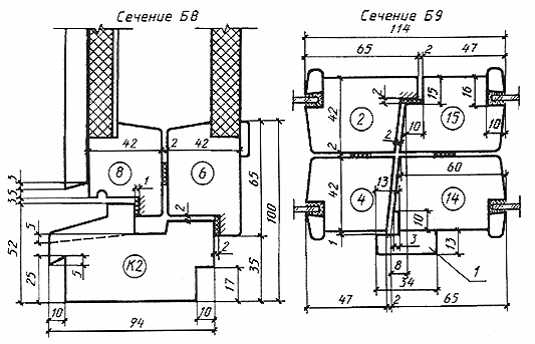

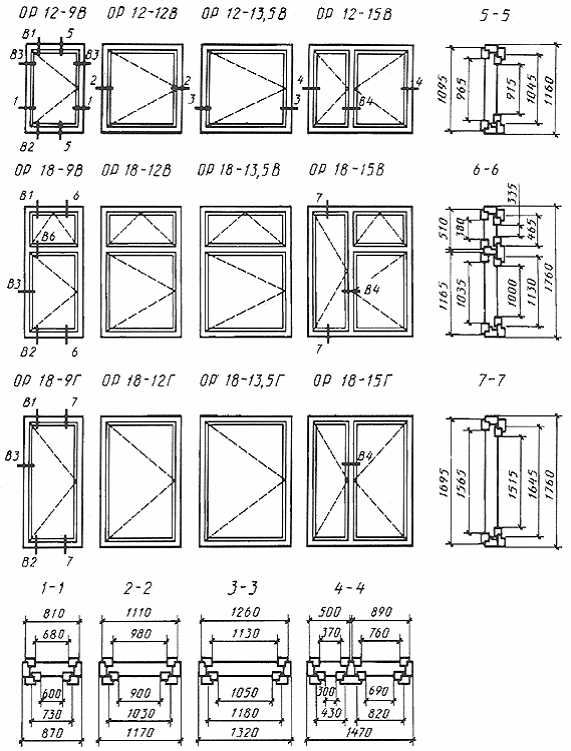

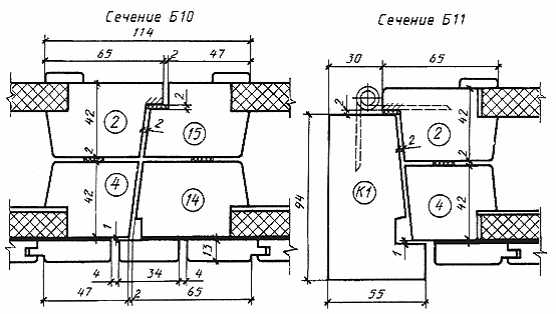

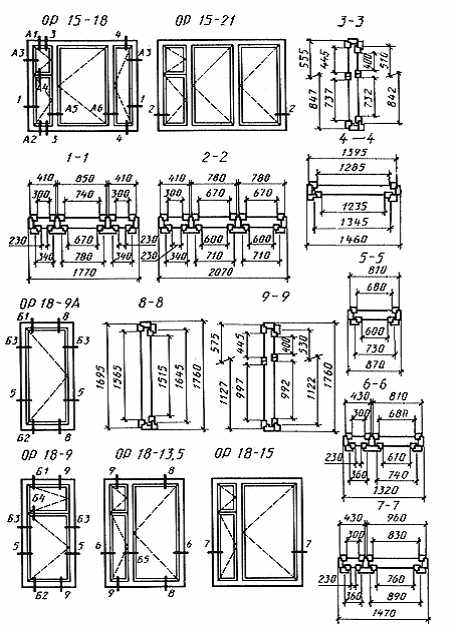

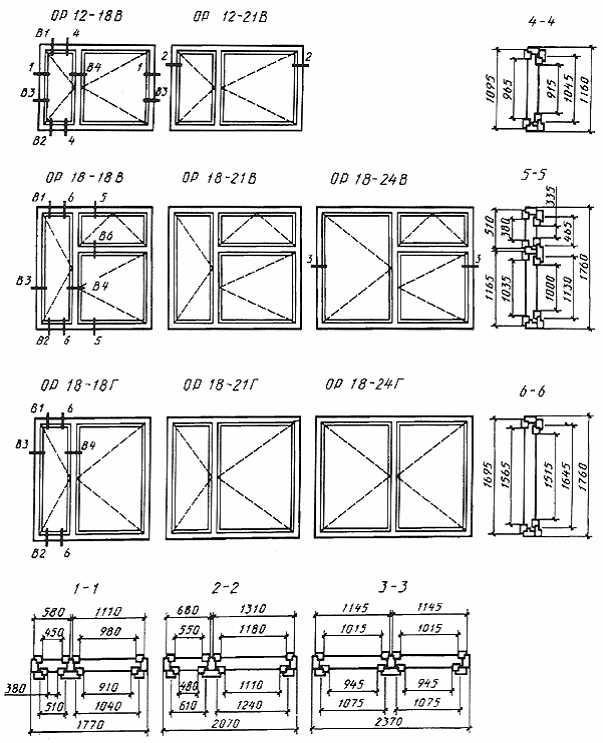

Тип Р
Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт.24
Примечание: Высоту внутренних подфорточных створок допускается увеличивать на 5 мм за счет соответствующего уменьшения высоты форточных створок.
(Измененная редакция, Поправка 1988)
Черт.25
Черт.26

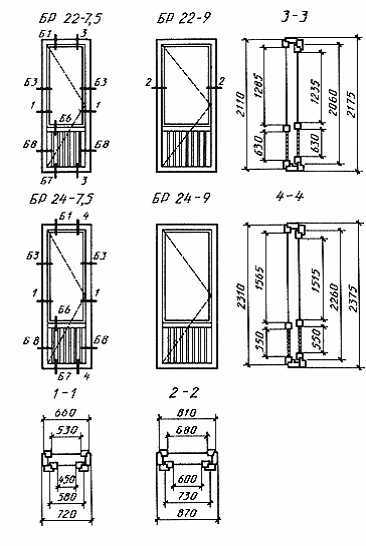

Черт.27
Сечения по притворам окон и балконных дверей жилых зданий
Сечение |
а |
б |
в |
Деталь |
А1 |
55 |
85 |
115 |
1 |
Б1 |
65 |
95 |
125 |
2 |
1 - уплотняющая прокладка
Черт.28
Примечания:
1. Допускается размеры штапика уменьшать до 14х9 мм.
2. Толщину брусков внутренней коробки (кроме нижних) допускается уменьшать на 5 мм с соответствующим изменением габаритов коробки.
3. Ширину канавки в брусках наружной коробки допускается уменьшать до 8 мм.
| | | | | |
Сечение |
а |
б |
в |
Деталь |
А1 |
55 |
90 |
110 |
3 |
5 |
Б1 |
65 |
100 |
120 |
4 |
6 |
1 - отверстие диаметром 10 мм для отвода воды
Черт.29
Сечение |
а |
б |
в |
Деталь |
А3 |
55 |
85 |
125 |
1 |
К5 |
Б3 |
65 |
95 |
135 |
2 |
К5 |
Черт.30
| | | | | | |

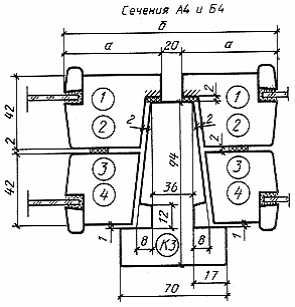

Сечение |
а |
б |
Деталь |
А4 |
55 |
103 |
3 |
5 |
7 |
9 |
Б4 |
65 |
123 |
4 |
6 |
8 |
10 |
1 - прорезь для отвода воды шириной 12 мм

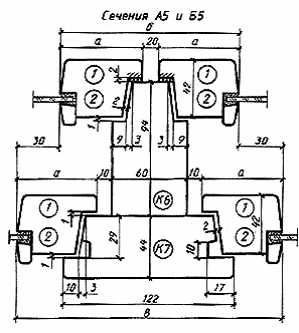

Черт.31
| | | | | | |

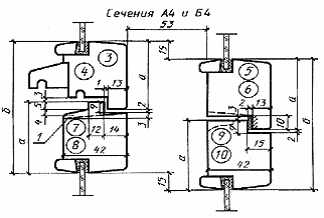

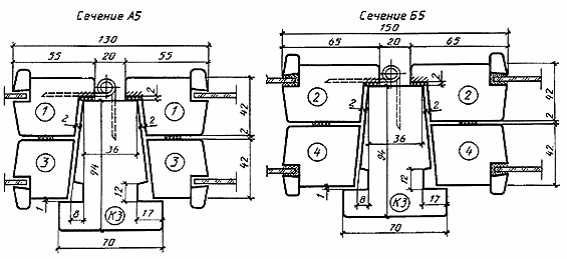

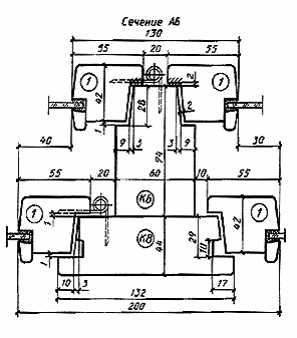

Сечение |
а |
б |
в |
Деталь |
А5 |
55 |
130 |
190 |
1 |
Б5 |
65 |
150 |
210 |
2 |
Черт.32
Черт.33
1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка
Черт.34
Черт.35 Черт.36
Конструкция, форма, основные размеры и марки окон
и балконных дверей общественных зданий
Черт.37
Черт.38
Черт.39
Черт.40

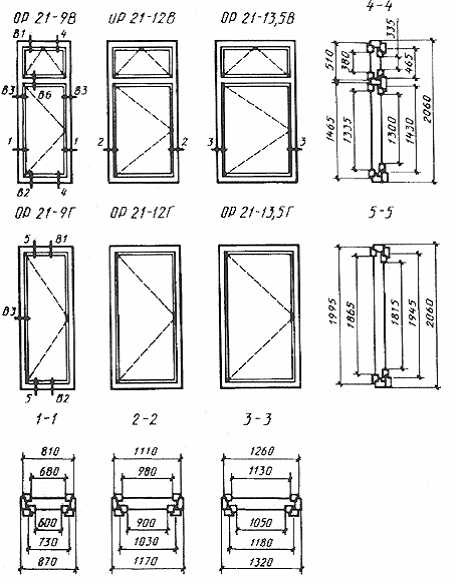

Черт.41
Черт.42
Черт.43

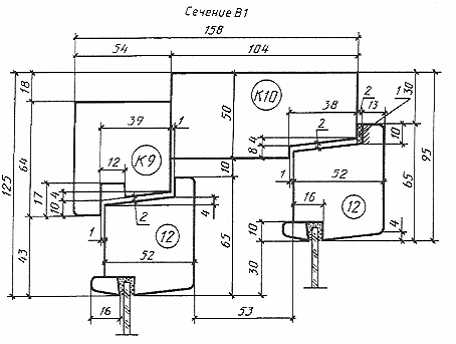

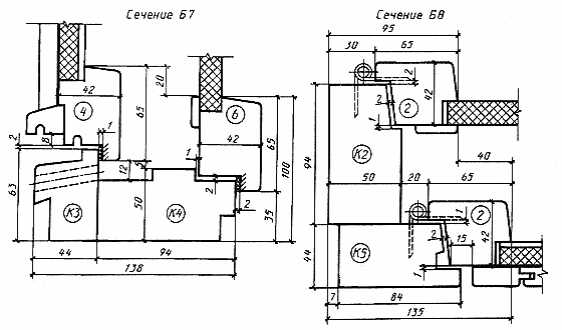

Сечения по притворам окон и балконных дверей
общественных зданий
Примечание. Допускается размеры штапика уменьшать на 1 мм.
1 - уплотняющая прокладка
Черт.44
1 - отверстие диаметром 10 мм для отвода воды

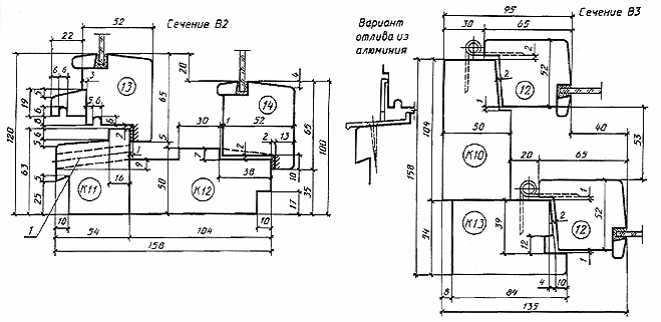

Черт.45 Черт.46
| | | | | | | |

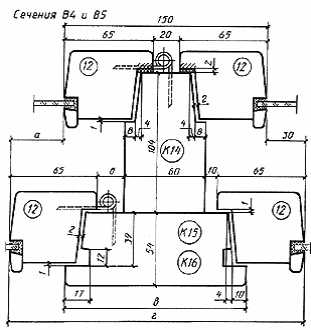

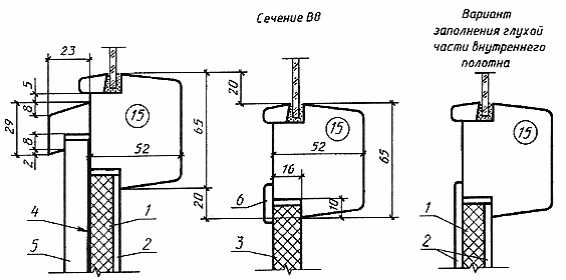

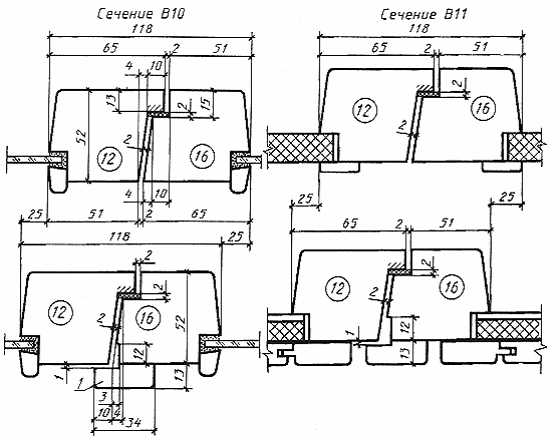

Сечение |
а |
б |
в |
г |
Деталь |
В4 |
30 |
10 |
124 |
210 |
К15 |
В5 |
40 |
20 |
134 |
220 |
К16 |

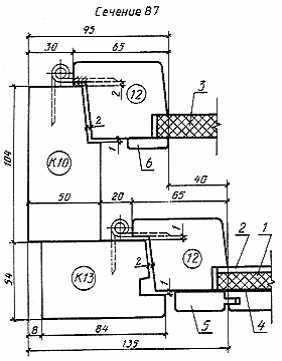

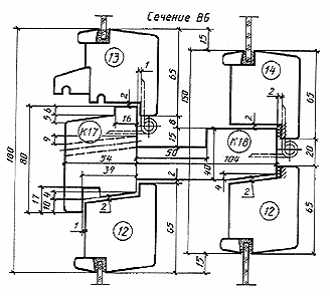

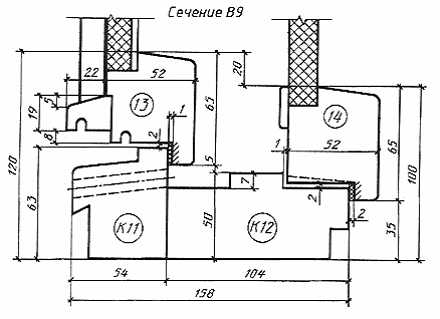

Примечание. Петля для сечения В5.
Черт.47
Черт.48

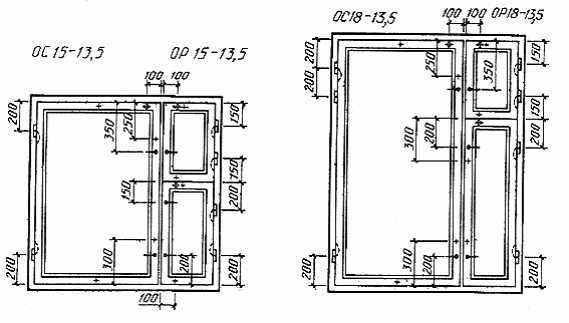

Примечание. Заполнение полотен и вариант заполнения глухой части внутреннего полотна см. черт.50.
Черт.49
1 - мягкая ДВП толщиной 12 мм по ГОСТ 4598; 2 - твердая ДВП марки Т группы А толщиной 3,2-4 мм по ГОСТ 4598; 3 - шлифованная ДСП толщиной 16 мм по ГОСТ 10632; 4 - пергамин по ГОСТ 2697; 5 - обшивка типа О-2 по ГОСТ 8242; 6 - раскладка
Черт.50
Черт.51
1 - нащельник
Черт.52 Черт.53
ПРИЛОЖЕНИЕ 1
Справочное

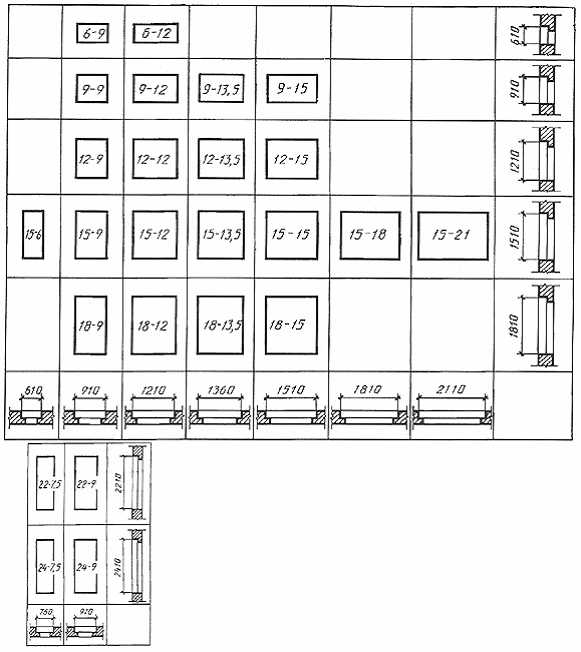

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ 2
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ 3
Рекомендуемое
РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
(примеры)

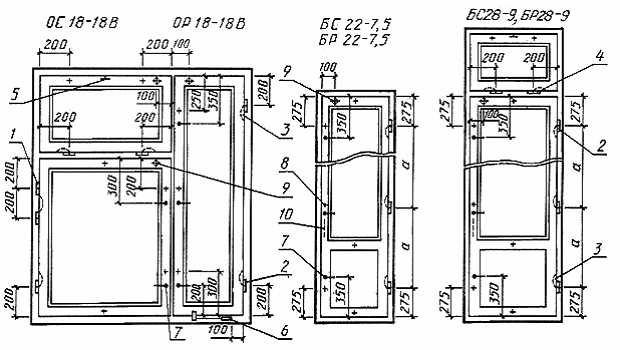

1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - стяжка СТ для типа С; 5 - упор УО для типа Р; 6 - завертка ЗР2-1
Черт.1

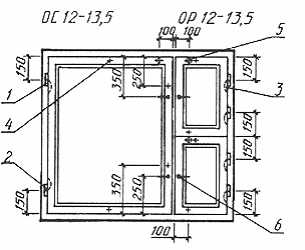

1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - петля ПВ2-100-2 для фрамуг; 5 - прибор фрамужный ПФ2; 6 - фиксатор ФК1 для типа С или ФК3 для типа Р; 7 - завертка ЗР2-1; 8 - стяжка СТ для типа С; 9 - упор УО для типа Р; 10 - ручка РС80.
Черт.2
Примечания к черт.1 и 2
1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.
2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.
3. Завертки показаны в открытом положении.
4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.
5. Фрамужный прибор показан условно.
6. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.
7. Стяжки СТ располагают на створках со стороны помещения.
8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.
9. В случае применения заверток со съемными ручками типа Р2 число ручек на изделие устанавливают по согласованию изготовителя с потребителем, но не менее одной.
(Измененная редакция, Поправка 1988)
ПРИЛОЖЕНИЕ 4
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
Тип С
| | | | | | | | | |
Марка |
Размер, мм |
Кол. |
Марка |
Размер, мм |
Кол. |
|
Высота |
Ширина |
|
|
Высота |
Ширина |
|
ОС6-9 |
400 |
715 |
2 |
ОС12-15 |
1000 |
885 |
2 |
ОС6-12 |
|
585 |
2 |
|
460 |
315 |
4 |
|
400 |
315 |
2 |
|
1300 |
735 |
2 |
ОС9-9 |
700 |
715 |
2 |
ОС15-13,5 |
760 |
315 |
2 |
ОС9-12 |
700 |
585 |
2 |
|
460 |
|
2 |
|
|
315 |
2 |
|
1300 |
885 |
2 |
ОС12-9 |
460 |
715 |
4 |
ОС15-15 |
760 |
315 |
2 |
ОС12-12 |
1000 |
585 |
2 |
|
460 |
|
2 |
|
460 |
315 |
4 |
|
1300 |
315 |
2 |
ОС15-6 |
760 |
415 |
2 |
ОС15-18 |
760 |
755 |
2 |
|
460 |
|
2 |
|
460 |
315 |
2 |
ОС15-9 |
760 |
715 |
2 |
|
1300 |
685 |
4 |
|
460 |
|
2 |
ОС15-21 |
760 |
|
2 |
|
1300 |
585 |
2 |
|
460 |
315 |
2 |
ОС15-12 |
760 |
|
2 |
ОС18-9 |
1020 |
695 |
2 |
|
460 |
315 |
2 |
|
460 |
|
2 |
ОС15-9А |
1300 |
715 |
2 |
|
1580 |
695 |
2 |
ОС9-13,5 |
700 |
735 |
2 |
ОС18-13,5 |
1020 |
|
2 |
|
|
315 |
2 |
|
460 |
315 |
2 |
ОС9-15 |
700 |
885 |
2 |
|
1580 |
845 |
2 |
|
|
315 |
2 |
ОС18-15 |
1020 |
|
2 |
ОС12-13,5 |
1000 |
735 |
2 |
|
460 |
315 |
2 |
|
460 |
315 |
4 |
ОС18-9А |
1580 |
695 |
2 |
БС22-7,5 |
1300 |
545 |
2 |
БС22-9 |
1300 |
695 |
2 |
БС24-7,5 |
1580 |
545 |
2 |
БС24-9 |
1580 |
695 |
2 |
Тип Р
| | | | | | | | | | | | | | | |
|
Размер, мм |
|
Размер, мм |
Марка |
внутренний |
наружный |
Марка |
внутренний |
наружный |
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
ОР6-9 |
400 |
715 |
1 |
|
635 |
1 |
ОР15-9А |
1300 |
715 |
1 |
1250 |
635 |
1 |
ОР6-12 |
400 |
315 |
1 |
350 |
245 |
1 |
|
1300 |
735 |
1 |
1250 |
665 |
1 |
|
|
585 |
1 |
|
515 |
1 |
ОР15-13,5 |
750 |
|
1 |
745 |
|
1 |
ОР9-9 |
700 |
715 |
1 |
650 |
635 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
ОР9-12 |
700 |
315 |
1 |
650 |
245 |
1 |
|
1300 |
885 |
1 |
1250 |
815 |
1 |
|
|
585 |
1 |
|
515 |
1 |
ОР15-15 |
750 |
315 |
1 |
745 |
|
1 |
ОР12-9 |
450 |
715 |
1 |
445 |
635 |
1 |
|
460 |
|
1 |
415 |
245 |
1 |
|
460 |
|
1 |
415 |
|
1 |
|
1300 |
755 |
1 |
1250 |
685 |
1 |
|
1000 |
585 |
1 |
950 |
515 |
1 |
ОР15-18 |
750 |
315 |
1 |
745 |
245 |
1 |
ОР12-12 |
450 |
|
1 |
445 |
|
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
|
1300 |
685 |
2 |
1250 |
615 |
2 |
ОР15-6 |
750 |
415 |
1 |
745 |
335 |
1 |
ОР15-21 |
750 |
|
1 |
745 |
|
1 |
|
460 |
|
1 |
415 |
|
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
ОР15-9 |
750 |
715 |
1 |
745 |
635 |
1 |
ОР18-9А |
1580 |
695 |
1 |
1530 |
615 |
1 |
|
460 |
|
1 |
415 |
|
1 |
ОР18-9 |
1010 |
695 |
1 |
1005 |
615 |
1 |
|
1300 |
585 |
1 |
1250 |
515 |
1 |
|
460 |
|
1 |
415 |
|
1 |
ОР15-12 |
750 |
|
1 |
745 |
|
1 |
|
1580 |
695 |
1 |
1530 |
625 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
ОР18-13,5 |
1010 |
|
1 |
1005 |
|
1 |
ОР9-13,5 |
700 |
315 |
1 |
650 |
245 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
|
|
735 |
1 |
|
665 |
1 |
|
1580 |
845 |
1 |
1530 |
775 |
1 |
ОР9-15 |
700 |
315 |
1 |
650 |
245 |
1 |
ОР18-15 |
1010 |
|
1 |
1005 |
|
1 |
|
|
885 |
1 |
|
815 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
|
1000 |
735 |
1 |
950 |
665 |
1 |
БР22-7,5 |
1300 |
545 |
1 |
1250 |
465 |
1 |
ОР12-13,5 |
450 |
|
1 |
445 |
|
1 |
БР22-9 |
1300 |
695 |
1 |
1250 |
615 |
1 |
|
460 |
315 |
1 |
415 |
245 |
1 |
БР24-7,5 |
1580 |
545 |
1 |
1530 |
465 |
1 |
|
1000 |
885 |
1 |
950 |
815 |
1 |
БР24-9 |
1580 |
695 |
1 |
1530 |
615 |
1 |
ОР12-15 |
450 |
|
1 |
445 |
|
1 |
|
|
|
|
|
|
|
|
460 |
315 |
1 |
415 |
245 |
1 |
|
|
|
|
|
|
|
ПРИЛОЖЕНИЕ 5
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Тип С
| | | | | | | | |
Марка |
Размер, мм |
Кол. |
Марка |
Размер, мм |
Кол. |
|
Высота |
Ширина |
|
|
Высота |
Ширина |
|
ОС12-9В |
980 |
695 |
2 |
|
1880 |
|
2 |
ОС12-12В |
980 |
995 |
2 |
ОС21-24В |
1350 |
1030 |
2 |
ОС12-13,5В |
980 |
1145 |
2 |
|
395 |
|
2 |
ОС12-15В |
980 |
775 |
2 |
ОС21-21Г |
1880 |
565 |
2 |
|
980 |
385 |
2 |
|
|
1195 |
2 |
ОС18-9В |
1050 |
695 |
2 |
ОС21-24Г |
1880 |
1030 |
4 |
|
395 |
|
2 |
|
1580 |
|
2 |
ОС18-12В |
1050 |
995 |
2 |
ОС18-27В |
1050 |
1180 |
2 |
|
395 |
|
2 |
|
395 |
|
2 |
ОС18-13,5В |
1050 |
1145 |
2 |
ОС18-27Г |
1580 |
525 |
4 |
|
395 |
|
2 |
|
|
1175 |
2 |
|
1580 |
|
2 |
|
1880 |
|
2 |
ОС18-15В |
1050 |
385 |
2 |
ОС21-27В |
1350 |
1180 |
2 |
|
395 |
775 |
2 |
|
395 |
|
2 |
ОС18-9Г |
1580 |
695 |
2 |
ОС21-27Г |
1880 |
525 |
4 |
ОС18-12Г |
1580 |
995 |
2 |
|
|
1175 |
2 |
ОС18-13,5Г |
1580 |
1145 |
2 |
ОС21-9В |
1350 |
695 |
2 |
ОС18-15Г |
1580 |
775 |
2 |
|
395 |
|
2 |
|
|
385 |
2 |
ОС21-12В |
1350 |
995 |
2 |
ОС12-18В |
980 |
465 |
2 |
|
395 |
|
2 |
|
|
995 |
2 |
ОС21-13,5В |
1350 |
1145 |
2 |
ОС12-21В |
980 |
565 |
2 |
|
395 |
|
2 |
|
|
1195 |
2 |
ОС21-9Г |
|
695 |
2 |
|
1580 |
465 |
2 |
ОС21-12Г |
1880 |
995 |
2 |
ОС18-18В |
1050 |
|
2 |
ОС21-13,5Г |
|
1145 |
2 |
|
395 |
995 |
2 |
|
1880 |
385 |
2 |
|
1580 |
|
2 |
ОС21-15В |
1350 |
775 |
2 |
ОС18-21В |
1050 |
565 |
2 |
|
395 |
|
2 |
|
395 |
1195 |
2 |
|
1880 |
465 |
2 |
|
1580 |
|
2 |
ОС21-18В |
1350 |
995 |
2 |
ОС18-24В |
1050 |
1030 |
2 |
|
395 |
|
2 |
|
395 |
|
2 |
ОС21-15Г |
1880 |
385 |
2 |
ОС18-18Г |
1580 |
465 |
2 |
|
|
775 |
2 |
|
|
995 |
2 |
ОС21-18Г |
1880 |
465 |
2 |
ОС18-21Г |
1580 |
565 |
2 |
|
|
995 |
2 |
|
|
1195 |
2 |
БС28-9 |
1350 |
695 |
2 |
ОС18-24Г |
1580 |
1030 |
4 |
|
395 |
|
2 |
|
1880 |
565 |
2 |
БС28-12 |
1350 |
995 |
2 |
ОС21-21В |
1350 |
1195 |
2 |
|
395 |
|
2 |
|
395 |
|
2 |
БС28-18 |
1350 |
750 |
4 |
|
|
|
|
|
395 |
|
4 |
Тип Р
|
Размер, мм |
|
Размер, мм |
Марка |
внутренний |
наружный |
Марка |
внутренний |
наружный |
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
ОР12-9В |
980 |
695 |
1 |
930 |
615 |
1 |
ОР18-27Г |
1580 |
525 |
2 |
1530 |
455 |
2 |
ОР12-12В |
980 |
995 |
1 |
930 |
915 |
1 |
|
|
1175 |
1 |
|
1105 |
1 |
ОР12-13,5В |
980 |
1145 |
1 |
930 |
1065 |
1 |
|
1880 |
|
1 |
1830 |
|
1 |
ОР12-15В |
980 |
385 |
1 |
930 |
315 |
1 |
ОР21-27В |
1350 |
1180 |
1 |
1315 |
1110 |
1 |
|
|
775 |
1 |
|
705 |
1 |
|
395 |
|
1 |
350 |
|
1 |
ОР18-9В |
1050 |
695 |
1 |
1015 |
615 |
1 |
ОР21-27Г |
1880 |
525 |
2 |
1830 |
455 |
2 |
|
395 |
|
1 |
350 |
|
1 |
|
|
1175 |
1 |
|
1105 |
1 |
ОР18-12В |
1050 |
995 |
1 |
1015 |
915 |
1 |
|
1880 |
|
1 |
1830 |
495 |
1 |
|
395 |
|
1 |
350 |
|
1 |
ОР21-21В |
1350 |
565 |
1 |
1315 |
1125 |
1 |
ОРВ18-13,5В |
1050 |
1145 |
1 |
1015 |
1065 |
1 |
|
395 |
1195 |
1 |
350 |
|
1 |
|
395 |
|
1 |
350 |
|
1 |
|
1880 |
|
1 |
1830 |
|
1 |
|
1580 |
385 |
1 |
1530 |
|
1 |
ОР21-24В |
1350 |
1030 |
1 |
1315 |
960 |
1 |
ОР18-15В |
1050 |
775 |
1 |
1015 |
315 |
1 |
|
395 |
|
1 |
350 |
|
1 |
|
395 |
|
1 |
350 |
705 |
1 |
ОР21-21Г |
1880 |
565 |
1 |
1830 |
495 |
1 |
ОР18-9Г |
1580 |
695 |
1 |
1530 |
615 |
1 |
|
|
1195 |
1 |
|
1125 |
1 |
ОР18-12Г |
1580 |
995 |
1 |
1530 |
915 |
1 |
ОР21-24Г |
1880 |
1030 |
2 |
1830 |
960 |
2 |
ОР18-13,5Г |
1580 |
1145 |
1 |
1530 |
1065 |
1 |
ОР21-9В |
1350 |
695 |
1 |
1315 |
615 |
1 |
ОР18-15Г |
1580 |
385 |
1 |
1530 |
315 |
1 |
|
395 |
|
1 |
350 |
|
1 |
|
|
775 |
1 |
|
705 |
1 |
ОР21-12В |
1350 |
995 |
1 |
1315 |
915 |
1 |
ОР12-18В |
980 |
465 |
1 |
930 |
395 |
1 |
|
395 |
|
1 |
350 |
|
1 |
|
|
995 |
1 |
|
925 |
1 |
ОР21-13,5В |
1350 |
1145 |
1 |
1315 |
1065 |
1 |
ОР12-21В |
980 |
565 |
1 |
930 |
495 |
1 |
|
395 |
|
1 |
350 |
|
1 |
|
|
1195 |
1 |
|
1125 |
1 |
ОР21-9Г |
1880 |
695 |
1 |
1830 |
615 |
1 |
|
1580 |
465 |
1 |
1530 |
|
1 |
ОР21-12Г |
1880 |
995 |
1 |
1830 |
915 |
1 |
ОР18-18В |
1050 |
995 |
1 |
1015 |
395 |
1 |
ОР21-13,5Г |
1880 |
1145 |
1 |
1830 |
1065 |
1 |
|
395 |
|
1 |
350 |
925 |
1 |
|
1880 |
385 |
1 |
1830 |
315 |
1 |
|
1580 |
565 |
1 |
1530 |
|
1 |
ОР21-15В |
1350 |
|
1 |
1315 |
|
1 |
ОР18-21В |
1050 |
1195 |
1 |
1015 |
495 |
1 |
|
395 |
775 |
1 |
350 |
705 |
1 |
|
3950 |
|
1 |
350 |
1125 |
1 |
|
1880 |
|
1 |
1830 |
|
1 |
|
1580 |
|
1 |
1530 |
|
1 |
ОР21-18В |
1350 |
465 |
1 |
1315 |
395 |
1 |
ОР18-24В |
1050 |
1030 |
1 |
1015 |
960 |
1 |
|
395 |
995 |
1 |
350 |
925 |
1 |
|
395 |
|
1 |
350 |
|
1 |
ОР21-15Г |
1880 |
775 |
1 |
1830 |
705 |
1 |
ОР18-18Г |
1580 |
465 |
1 |
1530 |
395 |
1 |
|
|
385 |
1 |
|
315 |
1 |
|
|
995 |
1 |
|
925 |
1 |
ОР21-18Г |
1880 |
995 |
1 |
1830 |
925 |
1 |
ОР18-21Г |
1580 |
565 |
1 |
1530 |
495 |
1 |
|
|
465 |
1 |
|
395 |
1 |
|
|
1195 |
1 |
|
1125 |
1 |
БР28-9 |
1350 |
695 |
1 |
1315 |
615 |
1 |
ОР18-24Г |
1580 |
1030 |
1 |
1530 |
960 |
2 |
|
395 |
|
1 |
350 |
|
1 |
|
1580 |
|
1 |
1530 |
|
1 |
БР28-12 |
1350 |
995 |
1 |
1315 |
915 |
1 |
ОР18-27В |
1050 |
1180 |
1 |
1015 |
1110 |
1 |
|
395 |
|
1 |
350 |
|
1 |
|
395 |
|
1 |
350 |
|
1 |
|
1350 |
750 |
2 |
1315 |
735 |
1 |
|
|
|
|
|
|
|
БР28-18 |
|
|
|
|
685 |
1 |
|
|
|
|
|
|
|
|
395 |
750 |
2 |
350 |
735 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
685 |
1 |
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
Габаритные размеры окон и балконных дверей типов С и Р жилых зданий
Габаритные размеры окон и балконных дверей типов С и Р общественных зданий
Тип С
Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт.3
Черт.4
Черт.5
Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт.6
Черт.7
Черт.8
Черт.9
Черт.10
Черт.11
Сечения по притворам окон и балконных дверей жилых и общественных зданий
Черт.13
Черт.14
Черт.15
Черт.16, Черт.17
Черт.18, Черт.19
Черт.20, Черт.21
Черт.22, Черт.23
Тип Р
Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт.25
Черт.26
Черт.27
Сечения по притворам окон и балконных дверей жилых зданий
Черт.28
Черт.29
Черт.30
Черт.31
Черт.32
Черт.33
Черт.34
Черт.35, Черт.36
Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт. 38
Черт. 39
Черт. 40
Черт. 41
Черт. 42
Черт. 43
Сечения по притворам окон и балконных дверей общественных зданий
Черт. 45, Черт. 46
Черт. 47
Черт. 48
Черт. 49
Черт. 50
Черт. 51
Черт. 52, Черт. 53
ПРИЛОЖЕНИЕ 1 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 2 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 3 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (примеры)
Черт.1
Черт.1 (продолжение)
Черт.2
ПРИЛОЖЕНИЕ 4 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 5 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
|
