МГСН 2.05-99


МОСКОВСКИЕ ГОРОДСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ


ИНСОЛЯЦИЯ И СОЛНЦЕЗАЩИТА


Дата введения 1999-03-23



1. РАЗРАБОТАНЫ: Научно-исследовательским институтом строительной физики (НИИСФ) Российской академии архитектуры и строительных наук (РААСН) (д.т.н., проф. Оболенский Н.В., к.т.н. Земцов В.А., к.т.н. Шмаров И.А.); Центром государственного санитарно-эпидемиологического надзора в г. Москве (ЦГСЭН в г. Москве) (сан. врач Фокин С.Г., сан. врач к.м.н. Бобкова Т.Е., сан. врач Черный В.С.); Российской медицинской академией последипломного образования (РМАПО) (к.м.н. Беспалько Л.Е.); Федеральным научно-исследовательским институтом медицинских проблем формирования здоровья (к.биол.н. Текшева Л.М.); Московским архитектурным институтом (МАРХИ) (к.арх., проф. Щепетков Н.И., к.арх. Воронов В.В., к.э.н., проф. Варежкин В.А.); Нижегородской архитектурно-строительной академией (НАСА) (к.т.н. Бахарев Д.В.); Научно-исследовательским и проектным институтом генплана г. Москвы (НИПИ генплана г. Москвы) (к.арх. Лифановская М.Г.).


2. ВНЕСЕНЫ: Мосгосэкспертизой и Москомархитектурой.


3. ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ И ИЗДАНИЮ Мосгосэкспертизой (д.т.н., проф. Оболенский Н.В.) и Управлением перспективного проектирования и нормативов Москомархитектуры (арх.Зобнин А.П., арх. Ревкевич Л.П.).


4. СОГЛАСОВАНЫ ЦГСЭН в г. Москве.


5. ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ постановлением Правительства г. Москвы от 23 марта 1999 г. N 217


ВЗАМЕН МГСН 2.05-97


С выходом настоящих норм отменяются:

- пункт 4 раздела 6 "Норм и правил планировки и застройки центральной части и исторических зон г. Москвы";

- пункты 3.3.11 и 3.3.12 МГСН 1.01-98 "Временные нормы и правила проектирования планировки и застройки г. Москвы", Сводная редакция;

- пункт 3.3 МГСН 3.01-96 "Жилые здания".



ВВЕДЕНИЕ


Настоящий нормативный документ определяет требования к инсоляционному режиму и солнцезащите помещений и территорий в г. Москве.


1. ОБЛАСТЬ ПРИМЕНЕНИЯ


Настоящие нормы разработаны в соответствии с требованиями СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

Настоящие нормы распространяются на проектирование застройки по условиям инсоляции и солнцезащиты вновь строящихся и реконструируемых жилых, общественных и промышленных зданий, а также для оценки инсоляционного режима в помещениях существующих зданий и территорий.




2. НОРМАТИВНЫЕ ДОКУМЕНТЫ


В настоящих нормах использованы ссылки на следующие документы:

СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

СНиП 23-05-95 "Естественное и искусственное освещение".

СНиП 2.07.01-89* "Градостроительство, планировка и застройка городских и сельских поселений".

СНиП 2.08.02-89* "Общественные здания и сооружения".

СНиП 2.08.01-89* "Жилые здания".

МГСН 3.01-96 "Жилые здания".

МГСН 1.01-98. "Временные нормы и правила проектирования планировки и застройки г. Москвы".

"Нормы и правила планировки и застройки центральной части и исторических зон г. Москвы". Приложение к Постановлению Правительства г. Москвы от 24.03.93 года № 258.


3. ОСНОВНЫЕ ПОНЯТИЯ И ТЕРМИНЫ


В настоящих нормах применены понятия и термины в соответствии с приложением А.


4.ОБЩИЕ ПОЛОЖЕНИЯ


4.1. Необходимое психологическое и оздоравливающее действие инсоляции должно быть обеспечено в жилых и общественных зданиях и на территориях жилой застройки. Исключения составляют помещения, где по условиям технологии инсоляция не допускается. К таким относятся: операционные, реанимационные залы больниц, выставочные залы музеев, химические лаборатории, книгохранилища, архивы и т.п.

4.2. Нормируемая продолжительность инсоляции устанавливается для помещений жилых и общественных зданий и территорий жилой застройки.

4.3. Нормируемая продолжительность инсоляции для помещений жилых зданий устанавливается дифференцированно для центральной части и исторических зон и остальной территории города.

4.4. Требования настоящих норм относятся к проектированию и размещению новых, реконструкции существующих зданий и сооружений и их комплексов, а также оценки существующих зданий.

4.5. Государственный контроль за соблюдением гигиенических норм инсоляции осуществляется только органами государственной санитарно-эпидемиологической службы г. Москвы.

4.6. Требования норм инсоляции достигаются соответствующим размещением и ориентацией зданий по сторонам горизонта, а также их объемно-планировочными решениями.

4.7. Требования к ограничению слепящего действия инсоляции на человека и перегрева помещений распространяются на жилые комнаты квартир, спальные комнаты санаториев, игровые, групповые и спальные помещения детских образовательных учреждений, классные комнаты, учебные кабинеты школ, палаты лечебных учреждений, а также территории жилой застройки, где защита от перегрева должна быть предусмотрена не менее, чем для половины игровых площадок, площадок для отдыха, мест размещения игровых устройств и спортивных снарядов.

4.8. Требование к инсоляции помещений жилых домов, включая комнаты коммунальных квартир, следует принимать по табл. 1 для центральной части и исторических зон города на 22 апреля (22 августа), а для остальной части города на 22 марта (22 сентября).

4.9. Требования к инсоляции помещений общественных зданий и территорий жилой застройки следует принимать по табл. 2 на 22 марта (22 сентября).









Таблица 1


Жилые дома



Минимальное количество

Нормируемая продолжительность суммарной инсоляции, час-мин, в расчетных комнатах

Типы квартир

расчетных комнат

При ориентации световых проемов в секторах с азимутом, градусы



125-235

75 -125

235-285

45 - 75; 285-315

1

2

3

4

5

6

Для центральной части и исторических зон города


Все типы квартир

1

1-30

1-30

1-30

1-30

Для остальной территории города


Однокомнатные

1

2-00

2-00

1-30

ориентация не допускается

Двухкомнатные

1

2-00

2-00

1-30

1-30


2

1-30

1-30

1-30

1-30

Трехкомнатные

1

2-00

2-00

1-30

1-30


2

1-30

1-30

1-30

1-30

Многокомнатные квартиры (4-х и более)

2

2-00

2-00

2-00

2-00


3

1-30

1-30

1-30

1-30


Таблица 2


Общественные здания и участки территорий




Нормируемая продолжительность суммарной инсоляции, час-мин.


Помещения


При ориентации световых проемов в секторах с азимутом, градусы



125-235

75-125

45-75; 285-315

235 - 285

Общеобразовательные школы и школы-интернаты, профессионально-технические, средние и высшие учебные заведения

Классные комнаты

2-00

2-00

2-00 (секторы преимущественной ориентации)

1-30

Остальные помещения

-

-

-

-

Детские дошкольные учреждения

Групповые

2-00

2-00

2-00

1-30

Игральные

2-00

2-00

2-00

1-30

Изоляторы, комнаты для заболевших детей

2-00

2-00

2-00

1-30

Остальные помещения

-

-

-

-

Санатории, дома отдыха, общежития

Палаты и спальные комнаты (не менее, чем 60% помещений)

2-00

2-00

2-00

1-30

Остальные помещения

-

-

-

-

Больницы, родильные дома

Палаты (не менее, чем 60% палат)

2-00

2-00

2-00

1-30

Остальные помещения

-

-

-

-

Участки территорий

Площадки отдыха, спортивные и детские игровые площадки (50% территорий)

3-00

3-00

3-00

3-00


Примечание. Прочерки в табл. 2 означают отсутствие предъявляемых требований.


5. РАСЧЕТ ИНСОЛЯЦИИ


5.1. Расчет продолжительности инсоляции помещений и территорий выполняется по графикам (приложение Б), согласованным с ЦГСЭН в г. Москве и НИИСФ. Графики не могут быть размножены без согласования с НИИСФ.

5.2. Расчет продолжительности инсоляции помещений выполняется в расчетной точке с учетом расположения и размеров затеняющих элементов здания.

5.3. При расчете продолжительности инсоляции участка территории расчетная точка располагается в центре инсолируемой половины участков территорий, указанных в табл.2.

5.4. В расчетах продолжительности инсоляции не учитывается первый час после восхода и последний час перед заходом солнца.

5.5. Расчет продолжительности инсоляции выполняется:

на 22 апреля (22 августа) для жилых зданий центральной части и исторических зон города;

на 22 марта (22 сентября) для жилых зданий - на остальной территории города и для общественных зданий - на всей территории города.

5.6. Допускается снижение расчетной продолжительности инсоляции от нормируемой на 10 минут.

5.7. Определение продолжительности инсоляции проводится в следующей последовательности:

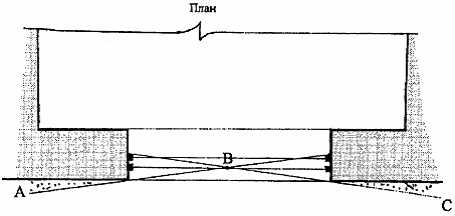

- на плане помещения определяют горизонтальный инсоляционный угол АВС светопроема и расчетную точку В помещения в плане (рис.1);

- на генплане участка застройки определяют положение расчетной точки помещения (рис.2);

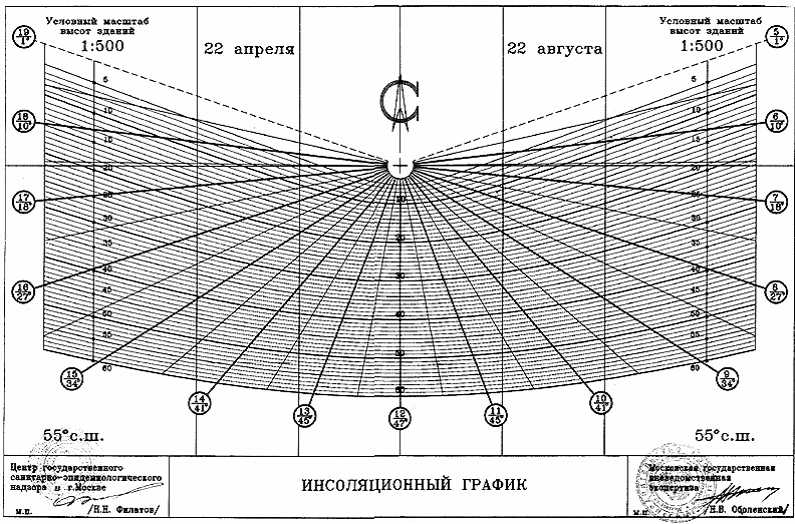

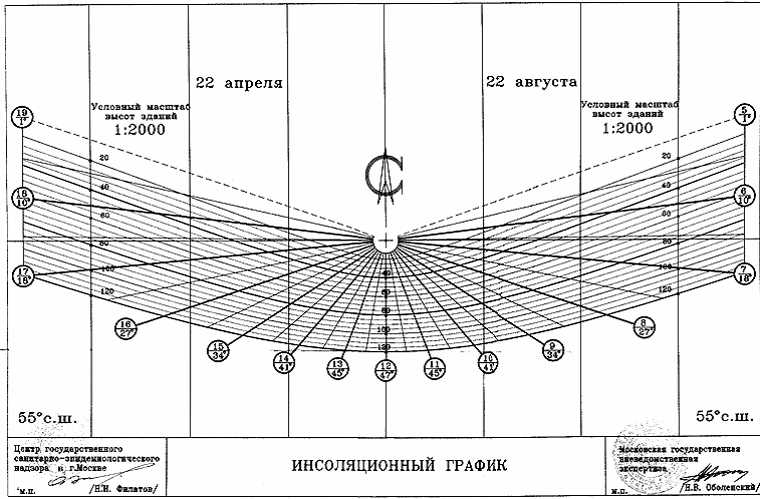

- центральную точку инсоляционного графика совмещают с расчетной точкой "В" помещения;

- инсоляционный график ориентируют по сторонам горизонта;

- отмечают расчетную высоту противолежащего здания по условному масштабу высот зданий на инсоляционном графике;

- по инсоляционному графику определяют продолжительность инсоляции помещения в пределах инсоляционного угла светового проема. При этом продолжительность инсоляции равна сумме часов по графику в пределах углов АВF и ЕВD (рис. 2).

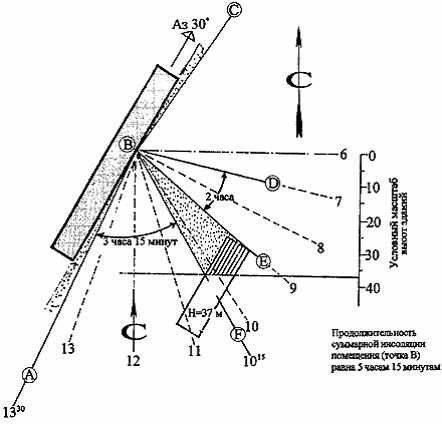

Рис. 1



Продолжительность суммарной инсоляции помещения (точка В) равна 5 часам 15 минутам

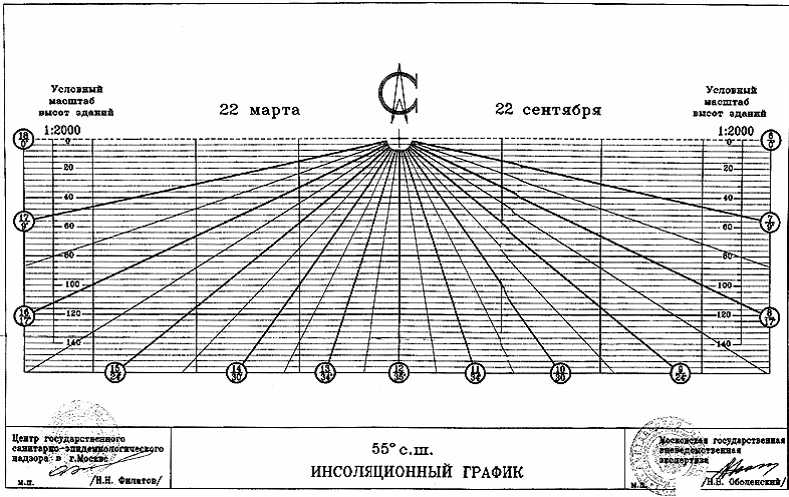

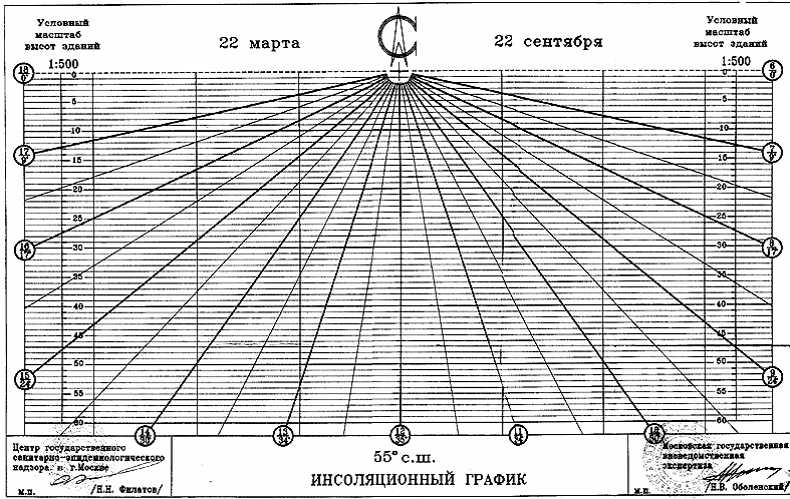

Рис. 2


5.8. Допускается выполнять расчеты продолжительности инсоляции по программам, согласованным с ЦГСЭН в г. Москве и отвечающим следующему требованию:

- результаты расчета по программе должны совпадать с результатами ручного счета в пределах его погрешности при прочих равных условиях.


6. СОЛНЦЕЗАЩИТА


6.1. Требование к солнцезащите помещений и участков территорий, а также рекомендации по видам солнцезащиты и ориентации помещений следует определять по табл. 3.




Таблица 3


Требования к солнцезащите



Группа помещений и участки территорий


Требования к солнцезащите


Рекомендации





Вид солнцезащиты


Ориентация помещений, градусы


1

2

3

4


1.Учебные помещения общеобразовательных школ, профессионально-технические, средние и высшие учебные заведения, детские дошкольные учреждения


Обязательна на учебный период года


Регулируемые межстекольные солнцезащитные устройства(СЗУ), архитектурно-планировочные решения


45-315


2.Палаты больниц и родильных домов


Обязательна только в жаркий период года


Регулируемые межстекольные СЗУ, архитектурно-планировочные решения


45-315


3.Лаборатории, чертежные залы


Обязательна в жаркий период года и в рабочее время


Регулируемые межстекольные СЗУ, архитектурно-планировочные решения


0-360


4.Демонстрационные выставочные залы


Обязательна при ориентации на солнечные румбы


Архитектурно-планировочные решения, регулируемые СЗУ


315-45


5 .Производственные помещения со зрительной работой выше III разряда по СНиП 23-05-95


Обязательна в течение рабочего дня


Архитектурно-планировочные решения и регулируемые СЗУ


Кроме северной четверти горизонта


6. Площадки отдыха, спортивные и детские игровые площадки


Обязательна в жаркий период года


Архитектурно-планировочные решения, сезонные тент-жалюзи


-


6.2. При невозможности обеспечения солнцезащиты помещений ориентацией, необходимо предусматривать конструктивные и технические средства солнцезащиты.


7. ПЛОТНОСТЬ ЗАСТРОЙКИ


Рекомендуемые значения плотности застройки принимаются по табл. 4 в зависимости от нормируемой продолжительности инсоляции.





Таблица 4


Рекомендуемые значения плотности застройки



Продолжительность инсоляции, час



Плотность застройки, тыс. кв.м/га

не менее 2-00

до 15 ,0

не менее 1-30

свыше 15,0



Приложение А

(обязательное)


ОСНОВНЫЕ ПОНЯТИЯ И ТЕРМИНЫ


Азимутальная геодезическая шкала круга горизонта, имеющая 360 градусов с отсчетом от точки севера по направлению часовой стрелки.

Азимут окна - направление горизонтальной оси окна на точку горизонта.

Гелиотермическая ось, градусы - азимут солнца в момент максимальной температуры наружного воздуха.

Инсоляция - облучение поверхностей и пространств прямыми солнечными лучами.

Ось окна - прямая, проходящая через центр окна перпендикулярно фасаду здания. Служит для определения ориентации окна по азимутальной шкале круга горизонта.

Расчетная высота противостоящего здания (Н, м) - отсчитывается от расчетной точки исследуемого помещения до карниза (парапета) или конька кровли противостоящего здания. При расчетах инсоляции и затенения территории Н отсчитывается от уровня земли до карниза затеняющего здания.

Расчетные комнаты квартир - комнаты или остекленные лоджии комнат, которые должны обеспечиваться нормируемой инсоляцией.

Инсоляционные углы светопроема - горизонтальные и вертикальные углы, в пределах которых на плоскости светопроема возможно поступление прямых солнечных лучей. При расчете инсоляционных углов глубина световых проемов принимается равной расстоянию от наружной плоскости стены до внутренней плоскости переплета.


Приложение Б

(обязательное)












Приложение В

(справочное)


Классификация солнцезащитных и светорегулирующих устройств и мероприятий



Наименование солнцезащитного и светорегулирующего устройства, мероприятия


Обеспечиваемый эффект


Область применения


Рациональные секторы ориентации, градусы


Рекомендуемые материалы

1

2

3

4

5


I. АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ



Ориентация и взаиморасположение зданий


Защита от светового и теплового дискомфорта и рациональность выбора солнцезащитного устройства


Любые здания


Продольная ось здания вдоль гелиотермической оси


-


Конфигурация здания в плане


То же


То же


То же


-


Озеленение и обводнение территории


Улучшение микроклимата


Внутриквартальные территории и скверы




Газоны, кустарники, вьющиеся деревья с густыми и широкими кронами


Покрытия тротуаров и площадок нетеплоемкими материалами


То же


То же


-


Тощий бетон, песок, грунтовые покрытия с дренажем


II. КОНСТРУКТИВНЫЕ

1. Затеняющие элементы зданий



Профиль ограждающих конструкций стен


Защита от светового и теплового дискомфорта


Общественные и промышленные здания


45-135 и 225-15


-


Профиль покрытий (в том числе шеды)


Световой и тепловой комфорт


То же


330-30


-


2. Межстекольные солнцезащитные и светорегулирующие устройства



Горизонтальные жалюзи


Защита от светового и теплового дискомфорта


То же


90-270


Дерево, алюминий, пластмассы


Пространственные сетки


То же


То же


30-135 и 225-330


Металлический лист толщиной 0,1-0,5 мм


Вертикальные жалюзи


То же


То же


45-90 и 270-315


Дерево, алюминий, пластмассы


Солнцезащитный диффузор для зенитного фонаря


Световой и тепловой комфорт


Промышленные и общественные здания


-



Алюминий, пластмассы


"Северный фонарь"*


То же


Промышленные здания


330-30


-


Солнцезащитная шахта




Общественные и промышленные здания


-


-


Подвесной потолок - решетка


Защита от светового дискомфорта


То же


-


Алюминий, пластмассы


Шпренгельный фонарь


То же


То же


-


-


Ставни-жалюзи* (сдвижные и складывающиеся)


Световой и тепловой комфорт


Жилые здания и детские учреждения


0-360

45-315


Дерево, алюминий, пластмассы


Штора (свертывающаяся, откидная)


Защита от светового и теплового дискомфорта


Жилые здания, гостиницы


45-315


Деревянные, алюминиевые и пластмассовые планки (пустотелые)


Маркизы откидные


То же


Общественные и промышленные здания со зрительной работой ниже III разряда по СНиП 23-05-95


45-315


Солнцезащитные ткани, дерево, алюминий, пластмассы


Веерные жалюзи для зенитного фонаря *


Световой и тепловой комфорт


Промышленные и общественные здания


-


Алюминий


Штора (свертывающаяся)


То же


Жилые здания и детские учреждения


45-315


Солнцезащитные ткани, планки


Штора-жалюзи


Защита от светового дискомфорта


Любые здания


90-270


Алюминий, пластмассы


Штора


То же


То же, кроме помещений со зрительной работой выше III разряда по СНиП 23-05-95


90-270


Солнцезащитные ткани


3. Солнцезащитные изделия из стекла и пленок



Теплоотражающие стекла


Защита от теплового дискомфорта


Любые, кроме жилых зданий, детских, учебных и лечебных учреждений


45-315

0-360


Металлизированные покрытия


Светорассеивающие стекла, пластмассы и стеклопластики


Защита от светового и теплового дискомфорта


Фонари и верхние части окон промышленных зданий


45-315




Стевит (термолюкс)


То же


Верхние части окон промышленных зданий


90-270


Прокладки из стеклотканей


Профильное стекло и блоки (стеклянные коробчатые)


То же


То же


90-270


-


4. Солнцезащитные устройства для территорий



Сезонный тент-жалюзи


Тепловой и ультрафиолетовый комфорт


Детские и спортивные площадки, тротуары


-


Солнцезащтные ткани, алюминий


Целярий (солнцезащитный воздушный бассейн)


То же


Санатории, курорты


180

Алюминий, дерево


III. ТЕХНИЧЕСКИЕ



Кондиционирование воздуха


Защита от теплового дискомфорта


-


0-360


-


а) централизованное




Промышленные и общественные здания


-


-


б) местное




Жилые и общественные здания


-


-


Радиационное охлаждение


То же


То же


0-360


-


Водоразбрызгивающие установки


То же


То же


-


-


Примечание. Солнцезащитные устройства, отмеченные значком*, являются универсальными устройствами.



ГОСТЫ И СНИПЫ, Москва, 2004 г.
