ГОСТ 5088-94


УДК 683.361:006.354                                                      Группа Ж34



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ


Технические условия


Steel hinges for wooden windows and doors.

Specifications



ОКС 91.060.50 ОКСТУ 4983

    Дата введения 1995-09-01



Предисловие



1 РАЗРАБОТАН Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Минстроя России, Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Российской Федерации


ВНЕСЕН Минстроем России


2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.


За принятие проголосовали



Наименование государства




Наименование органа государственного управления строительством




Азербайджанская Республика


Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектуры Республики Армения

Республика Казахстан

Минстрой Республики Казахстан

Кыргызская Республика

Госстрой Кыргызской Республики

Республика Молдова

Минархстрой Республики Молдова

Российская Федерация

Минстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Республика Узбекистан

Госкомархитектстрой Республики Узбекистан


3 Постановлением Минстроя России от 5 апреля 1995 г. № 18-29 межгосударственный стандарт ГОСТ 5088-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г.


4 ВЗАМЕН ГОСТ 5088-78



1 Область применения



Настоящий стандарт распространяется на стальные петли для деревянных окон и дверей.


Обязательные требования к качеству петель изложены в 4.3, 4.5, 4.7,4.8, 4.10, 4.11, 4.14-4.16.


Область применения петель приведена в приложении А.



2 Нормативные ссылки



В настоящем стандарте использованы ссылки на следующие стандарты:


ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору


ГОСТ 397-79 Шплинты. Технические условия


ГОСТ 538-88 Изделия замочные и скобяные. Общие технические условия


ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры


ГОСТ 11648-75 Шайбы упорные быстросъемные. Технические условия



3 Типы и основные размеры



3.1 Петли, изготовляемые по настоящему стандарту, подразделяют на: Н - накладные; В - врезные; Вв - ввертные.


3.2 Типы, основные размеры и комплектность петель приведены в приложении Б. В комплект входит петля в сборе и крепежные изделия.


Основные детали петель приведены в приложении В.


3.3 Условные обозначения типов и конструктивное решение петель приведены в таблице 1.




Таблица 1


Условное обозначение типа




Конструктивное решение петель



Номер рисунка приложения Б




ПН1




Петля накладная с ходом на полуосях



Б1


ПН2


Петля накладная фигурная с ходом на полуосях



Б2


ПН3



Петля накладная с ходом на шарике


Б3


ПН4



Петля накладная фигурная с ходом на полуосях или на шайбе




Б4


ПН5



Петля накладная с ходом на торцах звеньев карт неразъемная




Б5


ПН6



Петля накладная с ограничителем подъема


Б6


ПН7



Петля накладная с ходом на шайбе и вынимающейся осью



Б7


ПН8


Петля накладная пружинная одностороннего действия



Б8


ПН9



Петля накладная пружинная двустороннего действия



Б9


ПН10



Петля накладная регулируемая


Б10


ПВ1


Петля врезная с ходом на полуосях



Б11


ПВ2



Петля врезная с ходом на шайбе и вынимающейся осью



Б12


ПВ3



Петля врезная с ходом на шайбе и вынимающейся осью



Б13


ПВ4



Петля врезная с ходом на торцах звеньев карт и вынимающейся осью



Б14


ПВв1


Петля ввертная с ходом на торцах скоб и вынимающейся осью




Б15


ПВв2


Петля ввертная с ходом на торцах втулок и вынимающейся осью




Б16


ПВв3


Петля ввертная с ходом на торцах втулок и невынимающейся осью



Б17



3.4. Устанавливается следующая структура условного обозначения петли



Х


-


Х


-


Х




Х


Х










































Обозначение стандарта





















Буквы, означающие: Л - левая петля, П - правая петля





















Исполнение петли: 1, 2





















Высота петли, мм (для петли типа ПН9 - расстояние между центрами трубок)





















Условное обозначение типа по таблице 1




















Пример условного обозначения петли накладной типа ПН1 высотой 110 мм, правой:



То же, врезной типа ПВ4 высотой 90 мм, исполнения 1:




4 Технические требования



4.1 Петли должны изготовляться в соответствии с требованиями ГОСТ 538 и настоящего стандарта.


4.2 Петли типов ПН1-ПН4, ПН6, ПН10 и ПВ1 следует изготовлять правыми и левыми для установки правых и левых створок окон и полотен дверей (на рисунках Б1-Б4, Б6, Б10, Б11 приложения Б указаны правые петли).


4.3 Соединения карт с осями и полуосями в накладных петлях, кроме петли типа ПН7, и во врезной петле типа ПВ1 должны быть неразъемными.


4.4 Овальность осей и полуосей в местах подвижных соединений с картами не должна быть более 0,1 мм, а трубок карт петель - 0,3 мм.


4.5 Зазор между осью или полуосью и трубкой петли в местах подвижных соединений должен быть не менее 0,1 и не более 0,5 мм.


4.6 Отклонение от перпендикулярности опорных поверхностей осей петель ПН1-ПН4 и ПВ1 относительно осей вращения не должно быть более 0,25 мм.


4.7 Отклонение от перпендикулярности плоскости карт петель типа ПН10 относительно осей вращения не должно быть более 0,4 мм.


4.8 Продольный и поперечный люфт в шарнирах петель типов ПН8 и ПН9 не должен быть более 0,3 мм.


4.9 Зазор между плоскостью карты и ее изогнутым концом (трубкой) не должен быть более 0,5 мм при толщине карты до 2,2 мм и 1,0 мм - при толщине карты более 2,2 мм.


4.10 Карты накладных и врезных петель и стрежни ввертных петель должны иметь возможность вращения без заедания вокруг осей и полуосей.


4.11 Конструкция петель типов ПН8 и ПН9 должна предусматривать возможность регулирования усилия закрывания полотна двери, при этом сила для открывания двери должна быть не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли.


Для петель применяют пружины кручения по техническим условиям завода-изготовителя, утвержденным в установленном порядке.


4.12 Оси или полуоси петель должны иметь головку, имеющую сферическую форму или форму усеченного конуса.


Оси петель всех типов, кроме типов ПН5, ПН8-ПН10 и ПВв1-ПВв3, должны иметь на торце фаску (2-3)Х30°.


4.13 Карты петель типов ПН1, ПН3, ПН5, ПН6 и ПН8 по согласованию с потребителем допускается изготовлять прямоугольной формы.


4.14 Соединение стержней с втулками или скобами в ввертных петлях должно выдерживать усилие отрыва не менее 800 Н (80 кгс).


4.15 Петли исполнения 2 типов ПН7, ПВ2-ПВ4 необходимо комплектовать шплинтами 2Х16 по ГОСТ 397 или быстросъемными упорными шайбами 5-080 по ГОСТ 11648.


4.16 Требования к покрытиям петель - по ГОСТ 538.


Для петель в соответствии с областью их применения установлены следующие группы условий эксплуатации по ГОСТ 9.303:


1 - для петель типов и типоразмеров ПН1-70, ПН1-85, ПН1-110, ПН2-70, ПН2-85, ПН2-110, ПН3-85, ПН4, ПН5, ПН6, ПН7, ПВ1, ПВ2, ПВ3, ПВ4, ПВв1, ПВв2, ПВв3;


2,3 - для петель типов и типоразмеров ПН1-130, ПН1-150, ПН2-130, ПН2-150, ПН3-110, ПН3-130, ПН3-150, ПН8, ПН9, ПН10.


4.17 Маркировка и упаковка - по ГОСТ 538.



5 Приемка



5.1 Приемочный контроль петель на соответствие требованиям ГОСТ 538 и 4.3-4.10, 4.12, 4.15 настоящего стандарта проводится в соответствии с ГОСТ 538.


Значительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.10 настоящего стандарта.


Малозначительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.3-4.9, 4.12, 4.15 настоящего стандарта.


5.2 Периодические испытания ввертных петель на соответствие требованиям 4.14 и петель типов ПН8 и ПН9 на соответствие требованиям 4.11 должны проводиться не реже одного раза в год.


Для проведения испытаний отбирают не менее трех петель.


5.3 Типовые испытания - по ГОСТ 538.



6 Методы контроля



6.1 Методы контроля и испытаний петель - по ГОСТ 538 и настоящему стандарту.


6.2 Испытания  ввертных  петель  на отрыв проводят приложением силы 800 Н (80 кгс) в течение не менее 1 мин к каждому стержню петли.


После испытаний петля должна сохранить работоспособность.


6.3 Испытания петель типов ПН8 и ПН9 по 4.11 проводят приложением силы не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли к фрагменту двери с установленной на нем петлей и выдерживанием приложенной силы в течение 1 мин.


После снятия приложенной силы петля должна вернуть фрагмент двери в исходное положение.



7 Транспортирование и хранение



Транспортирование и хранение - по ГОСТ 538.



8 Гарантии изготовителя



Гарантии изготовителя - по ГОСТ 538.


Приложение А


(Информационное)



Область применения петель


Таблица А1




Условное обозначение типа петель




Высота,

исполнение петель



Область применения






ПН1-ПН4



70; 85; 98; 110; 130; 150




Для створок окон и полотен дверей без наплава





130; 150




Для входных дверей в здания и в квартиры




ПН5




40; 60



Для форточек без наплава



ПН6




80; 110



Для соединения спаренных створок окон и полотен балконных дверей







ПН7



Исполнение 1




Для соединения спаренных створок окон и полотен балконных дверей с наплавом






Исполнение 2



Для соединения спаренных створок фрамуг




ПН8




110; 130




Для полотен дверей с принудительным закрыванием



ПН9





-





ПН10





-



Для среднеподвесных створок окон




ПВ1




80; 100




Для створок окон и полотен балконных дверей с наплавом




ПВ2



Исполнение 1








Исполнение 2




Для фрамуг





ПВ3



Исполнение 1




Для соединения спаренных створок окон и полотен балконных дверей с наплавом






Исполнение 2




Для соединения спаренных створок фрамуг






ПВ4



Исполнение 1




Для створок окон с наплавом





Исполнение 2




Для фрамуг



ПВв1, ПВв2, ПВв3



-



Для створок окон и полотен балконных дверей











Приложение Б


(Обязательное)


Типы, размеры и комплектность петель



Типоразмеры ПН1-70, ПН1-85


Типоразмеры ПН1-110, ПН1-130,

ПН1-150





Остальное - см. типоразмеры

ПН1-70, ПН1-85








В миллиметрах



Типо-

размеры
































Шурупы по

ГОСТ 1145
























Раз- меры


Кол.



ПН1-70




70



22



8



10



25



10



6



7



33,5



2,0



4Х25



6


ПН1-85



85


27


10


10


32,5


13


7


8


41


2,0-2,5


4Х30



6


ПН1-110



110


27


10


10


30


13


7


8


53,5


2,5-2,8


4Х30



8


ПН1-130



130


30


12


12,5


35


16


8


8


63,5


2,5-3,0


5Х30


8


ПН1-150



150


35


15


15


40


19


9


9


73,5


3,0


5Х30


8

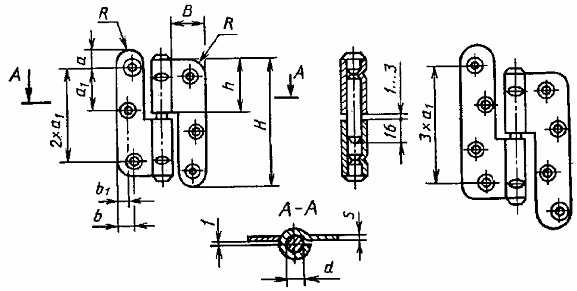

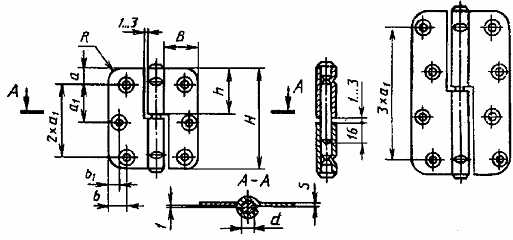

Рисунок Б1 - Петля накладная типа ПН1



Типоразмеры ПН2-70, ПН2-85



Типоразмеры ПН2-110, ПН2-130,

ПН2-150





Остальное - см. типоразмеры

ПН2-70, ПН2-85






В миллиметрах



Типо-

размеры

































Шурупы по

ГОСТ 1145
























Раз- меры


Кол.



ПН2-70




70



22



8



10



25



10



6



7



34



2,0



4Х25



6


ПН2-85



85


27


10


10


32,5


13


7


8


34


2,0-2,5


4Х30



6


ПН2-110



110


27


10


10


30


13


7


8


38


2,5-2,8


4Х30



8


ПН2-130



130


30


12


12,5


35


16


8


8


42


2,5-3,0


5Х30


8


ПН2-150



150


35


15


15


40


19


9


9


46


3,0


5Х30


8

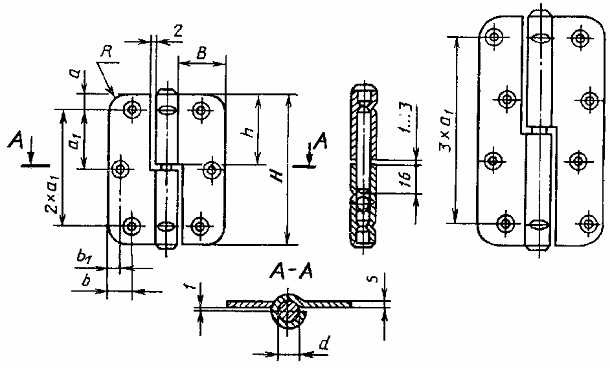

Рисунок Б2 - Петля накладная типа ПН2



Типоразмер ПН3-85


Типоразмеры ПН3-110, ПН3-130,

ПН3-150





Остальное -см. типоразмеры

ПН3-85





В миллиметрах


Типо-

размеры
































Шурупы по

ГОСТ 1145
























Раз- меры


Кол.



ПН3-85




85



27



10



10



32,5



13



7



8



41



2,0-2,5



4Х30




6


ПН3-110



110


27


10


10


30


13


7


8


53,5


2,5-2,8


4Х30



8


ПН3-130



130


30


12


12,5


35


16


8


8


63,5


2,5-3,0


5Х30


8


ПН3-150



150


35


15


15


40


19


9


9


73,5


3,0


5Х30


8




Рисунок Б3 - Петля накладная типа ПН3





Шурупы 5х30 (6 шт.) ГОСТ 1145


Рисунок Б4 - Петля накладная типа ПН4




В миллиметрах



Типо-

размеры




























Шурупы по

ГОСТ 1145




















Размеры


Кол.



ПН5-40




40



16



6



-



6



-



4



1,5-1,6



3Х25




4


ПН5-60



60


20


8


22


12


7


5


1,6-2,0


3Х25



6

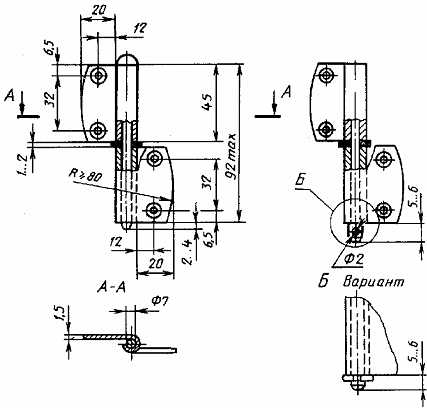

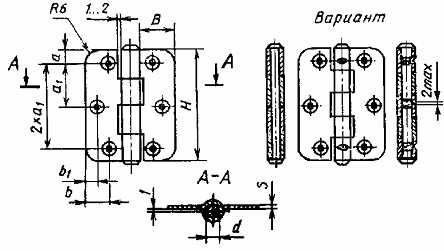

Рисунок Б5 - Петля накладная типа ПН5




Типоразмер ПН6-80


Типоразмер ПН6-110





Остальное - см. типоразмеры

ПН6-80






В миллиметрах



Типоразмеры




























Шурупы по

ГОСТ 1145
















Размеры




Кол.



ПН6-80




80



31



20



39



2,5



4Х25




6


ПН6-110



110


38


25


44


2,5-2,8


4Х25



8

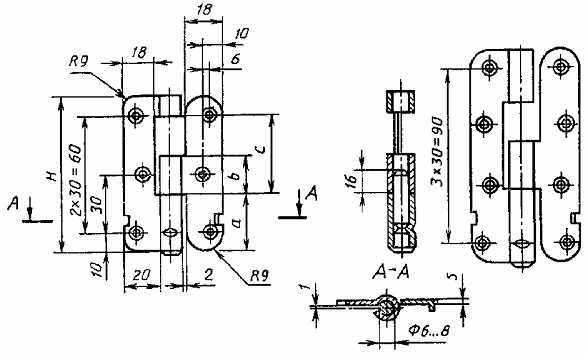

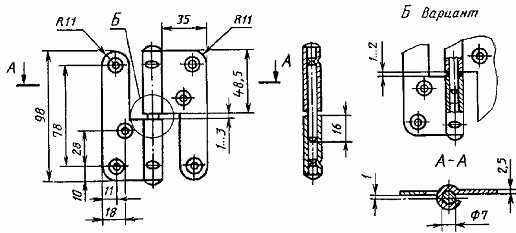

Рисунок Б6 - Петля накладная типа ПН6



Исполнение 1


Исполнение 2





Остальное - см. исполнение 1




Шурупы 3Х25 (4 шт.) ГОСТ 1145

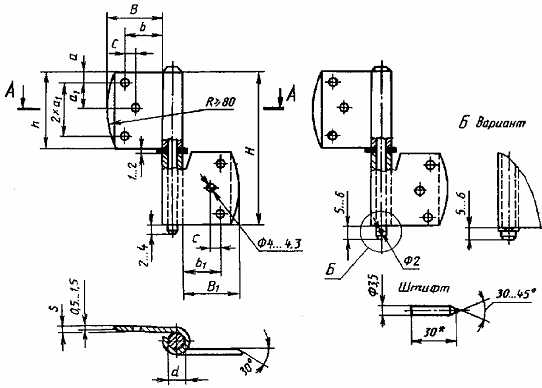

Рисунок Б7 - Петля накладная типа ПН7





В миллиметрах



Типо-

размеры



























Шурупы по

ГОСТ 1145




















Размеры


Кол.


ПН8-110



110


27


10


10


30


13


7


2,8


5Х30


8


ПН8-130



130


30


10


12,5


35


16


8


2,8-3,0


5Х30


8

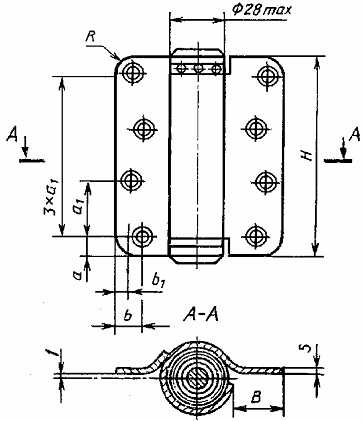

Рисунок Б8 - Петля накладная типа ПН8




Шурупы 5Х40 (8 шт.) ГОСТ 1145


____________

* Для дверей с толщиной полотна 52 мм.

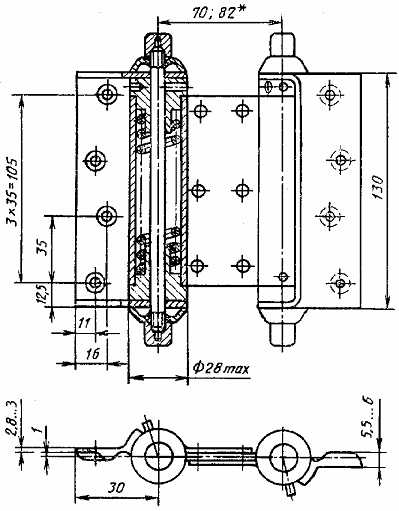

Рисунок Б9 - Петля накладная типа ПН9





Шурупы 5Х35 (8 шт.) ГОСТ 1145

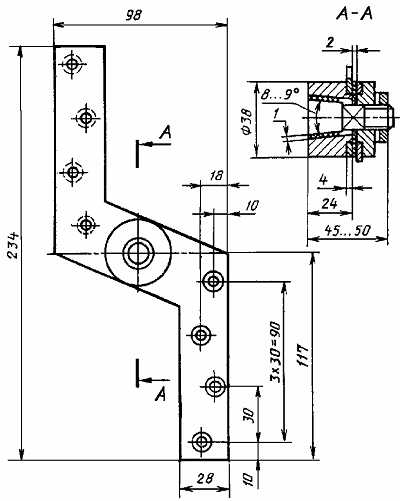

Рисунок Б10 - Петля накладная типа ПН10





В миллиметрах



Типо-

размеры




































Кол. штифтов



ПВ1-80




80



35



28



25



28



21



39



2,0-2,5



4


ПВ1-100



100


42


35


35


34


27


49


2,5-2,8


4

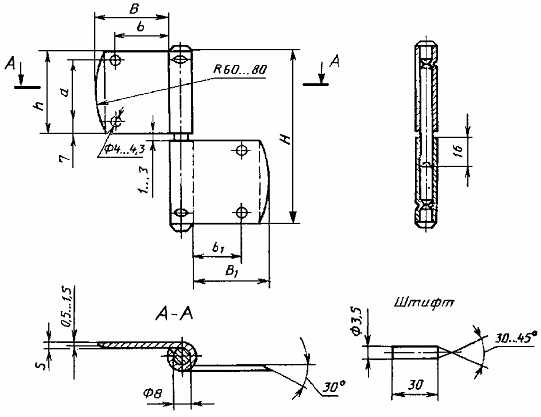

Рисунок Б11 - Петля врезная типа ПВ1



Исполнение 1


Исполнение 2





Остальное - см. Исполнение 1




____________

* При установке петель на автоматизированных линиях по согласованию с потребителем допускается применять штифты длиной 35 мм для створок окон жилых и 45 мм - для общественных зданий.



В миллиметрах



Типо-

размеры



































Кол. шти- фтов*



__________________

* - Длину штифтов следует указывать при заказе.




ПВ2-75




75




30



25



6



12,5



23




15



-



37



7


2,0- 2,5



4


ПВ2-100



100


35


30


7,5


17


25


18


-


49


7


2,5


4


ПВ2-125



125


45


35


10


20,75


32


22


6


61,5


8-9


2,5


6



Рисунок Б12 - Петля врезная типа ПВ2


Исполнение 1


Исполнение 2





Остальное - см. Исполнение 1





________________

* - Для окон с тройным остеклением.


Штифты - 4 шт.; длину штифтов следует указывать при заказе.

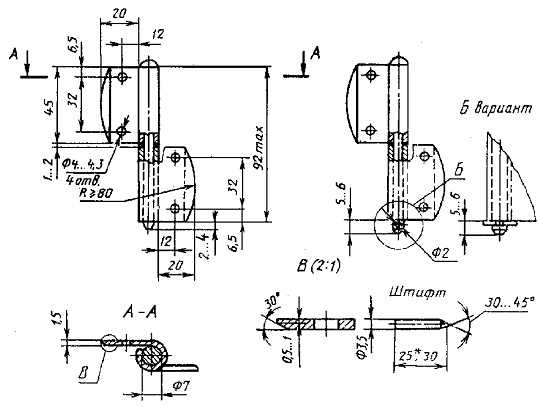

Рисунок Б13 - Петля врезная типа ПВ3




Исполнение 1


Исполнение 2





Остальное - см. Исполнение 1





В миллиметрах



Типо-

размеры


































Кол. штифтов



ПВ4-60




60



30



22



-



7,5



22,5



23



15



6



2,0



4


ПВ4-75



75


35


27


5


10


27,5


28


20


7


2,0-2,5


6


ПВ4-90



90


35


27


5


10


35


28


20


7


2,5


6

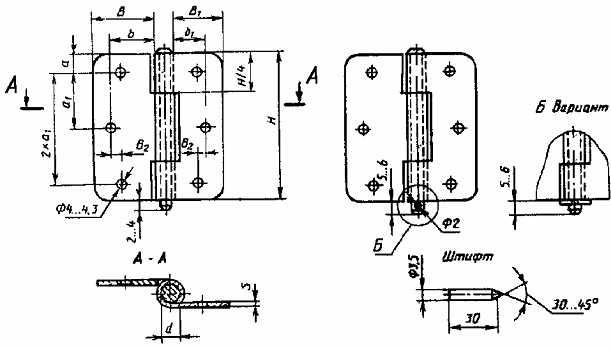

Рисунок Б14 - Петля врезная типа ПВ4

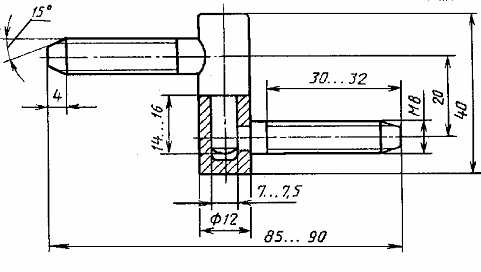

Рисунок Б15 - Петля ввертная типа ПВв1

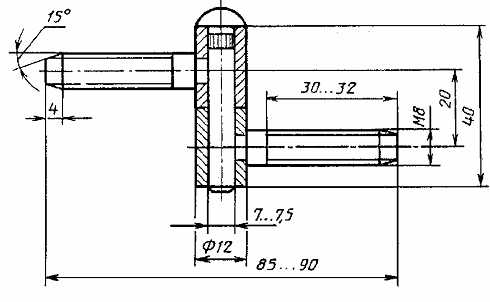

Рисунок Б16 - Петля ввертная типа ПВв2

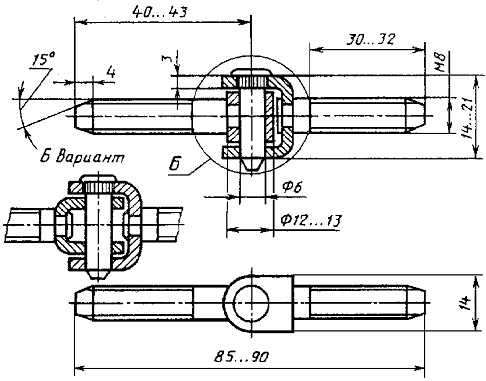

Рисунок Б17 - Петля ввертная типа ПВв3



Приложение В

(Информационное)



Основные детали петель


Петли накладные и врезные



1 - карта; 2 - трубка; 3 - ось; 4 - полуось

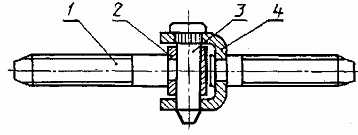

Петли ввертные




1 - стержень; 2 - втулка; 3 - ось; 4 - скоба



1 Область применения

2 Нормативные ссылки

3 Типы и основные размеры

4 Технические требования

5 Приемка

6 Методы контроля

7 Транспортирование и хранение

8 Гарантии изготовителя

Приложение А (Информационное) Область применения петель

Приложение Б (Обязательное) Типы, размеры и комплектность петель

Рисунок Б1 - Петля накладная типа ПН1

Рисунок Б2 - Петля накладная типа ПН2

Рисунок Б3 - Петля накладная типа ПН3

Рисунок Б4 - Петля накладная типа ПН4

Рисунок Б5 - Петля накладная типа ПН5

Рисунок Б6 - Петля накладная типа ПН6

Рисунок Б7 - Петля накладная типа ПН7

Рисунок Б8 - Петля накладная типа ПН8

Рисунок Б9 - Петля накладная типа ПН9

Рисунок Б10 - Петля накладная типа ПН10

Рисунок Б11 - Петля врезная типа ПВ1

Рисунок Б12 - Петля врезная типа ПВ2

Рисунок Б13 - Петля врезная типа ПВ3

Рисунок Б14 - Петля врезная типа ПВ4

Рисунок Б15 - Петля ввертная типа ПВв1

Рисунок Б16 - Петля ввертная типа ПВв2

Рисунок Б17 - Петля ввертная типа ПВв3

Приложение В (Информационное) Основные детали петель

Петли накладные и врезные

Петли ввертные




ГОСТЫ И СНИПЫ, Москва, 2004 г.
