ГОСТ 8240-97


Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ


Сортамент


Hot-rolled steel channels.

Assortment



МКС 77.140.70

ОКП 29 2500


Дата введения 2002-01-01



Предисловие



1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов


ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации


2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.)


За принятие проголосовали:



Наименование государства


Наименование национального органа по стандартизации


Азербайджанская Республика


Азгосстандарт


Республика Армения


Армгосстандарт

Республика Беларусь


Госстандарт Республики Беларусь

Грузия


Грузстандарт

Республика Казахстан


Госстандарт Республики Казахстан

Республика Молдова


Молдовастандарт

Российская Федерация


Госстандарт России

Республика Таджикистан


Таджикстандарт

Туркменистан


Главгосслужба “Туркменстандартлары”

Украина


Госстандарт Украины



3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.


4 ВЗАМЕН ГОСТ 8240-89




    1 Область применения



Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.




    2 Основные параметры и размеры



2.1 По форме и размерам швеллеры изготовляют следующих серий:


У - с уклоном внутренних граней полок;


П - с параллельными гранями полок;


Э - экономичные с параллельными гранями полок;


Л - легкой серии с параллельными гранями полок;


С - специальные.


Условные обозначения величин, характеризующих свойства швеллера:


img1 - высота (швеллера);


img2 - ширина полки;


img3 - толщина стенки;


img4 - толщина полки;


img5- радиус внутреннего закругления;


img6 - радиус закругления полки;


img7 - расстояние от оси img8 до наружной грани стенки;

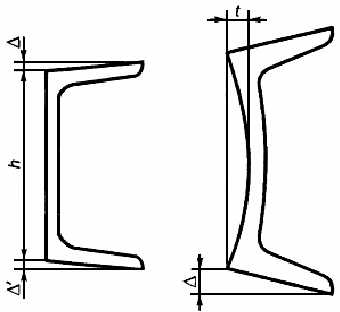

img9 - перекос полки;


img10 - прогиб стенки по высоте сечения профиля;


img11 - площадь поперечного сечения;


img12 - момент инерции;


img13 - момент сопротивления;


img14 - радиус инерции;


img15 - статический момент полусечения.


2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л - на рисунке 2.

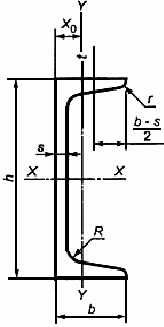

Рисунок 1

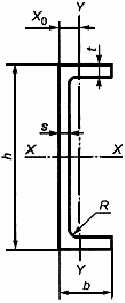

Рисунок 2



2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1- 5.



Таблица 1 - Швеллеры с уклоном внутренних граней полок


Номер швел- лера серии У









Пло- щадь попе- речного сечения img24, смimg25

Масса 1 м, кг

Справочные значения для осей

img26, см






не более








мм



img29, смimg30

img31, смimg32

img33, см

img34, смimg35

img36, смimg37

img38, смimg39

img40, см



50


32


4,4


7,0


6,0


2,5


6,16


4,84


22,8


9,1


1,92


5,59


5,61


2,75


0,95


1,16


6,5У


65


36


4,4


7,2


6,0


2,5


7,51


5,90


48,6


15,0


2,54


9,00


8,70


3,68


1,08


1,24



80


40


4,5


7,4


6,5


2,5


8,98


7,05


89,4


22,4


3,16


23,30


12,80


4,75


1,19


1,31


10У


100


46


4,5


7,6


7,0


3,0


10,90


8,59


174,0


34,8


3,99


20,40


20,40


6,46


1,37


1,44


12У


120


52


4,8


7,8


7,5


3,0


13,30


10,40


304,0


50,6


4,78


29,60


31,20


8,52


1,53


1,54


14У


140


58


4,9


8,1


8,0


3,0


15,60


12,30


491,0


70,2


5,60


40,80


45,40


11,00


1,70


1,67


16У


160


64


5,0


8,4


8,5


3,5


18,10


14,20


747,0


93,4


6,42


54,10


63,30


13,80


1,87


1,80


16аУ


160


68


5,0


9,0


8,5


3,5


19,50


15,30


823,0


103,0


6,49


59,40


78,80


16,40


2,01


2,00


18У


180


70


5,1


8,7


9,0


3,5


20,70


16,30


1090,0


121,0


7,24


69,80


86,00


17,00


2,04


1,94


18аУ


180


74


5,1


9,3


9,0


3,5


22,20


17,40


1190,0


132,0


7,32


76,10


105,00


20,00


2,18


2,13


20У


200


76


5,2


9,0


9,5


4,0


23,40


18,40


1520,0


152,0


8,07


87,80


113,00


20,50


2,20


2,07


22У


220


82


5,4


9,5


10,0


4,0


26,70


21,00


2110,0


192,0


8,89


110,00


151,00


25,10


2,37


2,21


24У


240


90


5,6


10,0


10,5


4,0


30,60


24,00


2900,0


242,0


9,73


139,00


208,00


31,60


2,60


2,42


27У


270


95


6,0


10,5


11,0


4,5


35,20


27,70


4160,0


308,0


10,90


178,00


262,00


37,30


2,73


2,47


30У


300


100


6,5


11,0


12,0


5,0


40,50


31,80


5810,0


387,0


12,00


224,00


327,00


43,60


2,84


2,52


33У


330


105


7,0


11,7


13,0


5,0


46,50


36,50


7980,0


484,0


13,10


281,00


410,00


51,80


2,97


2,59


36У


360


110


7,5


12,6


14,0


6,0


53,40


41,90


10820,0


601,0


14,20


350,00


513,00


61,70


3,10


2,68


40У


400


115


8,0


13,5


15,0


6,0


61,50


48,30


15220,0


761,0


15,70


444,00


642,00


73,40


3,23


2,75




Таблица 2 - Швеллеры с параллельными гранями полок


Номер швел- лера серии П









Пло- щадь попе- речного сечения img47, смimg48

Масса 1 м, кг

Справочные значения для осей

img49, см






не более








мм



img52, смimg53

img54, смimg55

img56, см

img57, смimg58

img59, смimg60

img61, смimg62

img63, см



50


32


4,4


7,0


6,0


3,5


6,16


4,84


22,8


9,1


1,92


5,61


5,95


2,99


0,98


1,21


6,5П


65


36


4,4


7,2


6,0


3,5


7,51


5,90


48,8


15,0


2,55


9,02


9,35


4,06


1,12


1,29



80


40


4,5


7,4


6,5


3,5


8,98


7,05


89,8


22,5


3,16


13,30


13,90


3,31


1,24


1,38


10П


100


46


4,5


7,6


7,0


4,0


10,90


8,59


175,0


34,9


3,99


20,50


22,60


7,37


1,44


1,53


12П


120


52


4,8


7,8


7,5


4,5


13,30


10,40


305,0


50,8


4,79


29,70


34,90


9,84


1,62


1,66


14П


140


58


4,9


8,1


8,0


4,5


15,60


12,30


493,0


70,4


5,61


40,90


51,50


12,90


1,81


1,82


16П


160


64


5,0


8,4


8,5


5,0


18,10


14,20


750,0


93,8


6,44


54,30


72,80


16,40


2,00


1,97


16аП


160


68


5,0


9,0


8,5


5,0


19,50


15,30


827,0


103,0


6,51


59,50


90,50


19,60


2,15


2,19


18П


180


70


5,1


8,7


9,0


5,0


20,70


16,30


1090,0


121,0


7,26


70,00


100,00


20,60


2,20


2,14


18аП


180


74


5,1


9,3


9,0


5,0


22,20


17,40


1200,0


133,0


7,34


76,30


123,00


24,30


2,35


2,36


20П


200


76


5,2


9,0


9,5


5,5


23,40


18,40


1530,0


153,0


8,08


88,00


134,00


25,20


2,39


2,30


22П


220


82


5,4


9,5


10,0


6,0


26,70


21,00


2120,0


193,0


8,90


111,00


178,00


31,00


2,58


2,47


24П


240


90


5,6


10,0


10,5


6,0


30,60


24,00


2910,0


243,0


9,75


139,00


248,00


39,50


2,85


2,72


27П


270


95


6,0


10,5


11,0


6,5


35,20


27,70


4180,0


310,0


10,90


178,00


314,00


46,70


2,99


2,78


30П


300


100


6,5


11,0


12,0


7,0


40,50


31,80


5830,0


389,0


12,00


224,00


393,00


54,80


3,12


2,83


33П


330


105


7,0


11,7


13,0


7,5


46,50


36,50


8010,0


486,0


13,10


281,00


491,00


64,60


3,25


2,90


36П


360


110


7,5


12,6


14,0


8,5


53,40


41,90


10850,0


603,0


14,30


350,00


611,00


76,30


3,38


2,99


40П


400


115


8,0


13,5


15,0


9,0


61,50


48,30


15260,0


763,0


15,80


445,00


760,00


89,90


3,51


3,05




Таблица 3 - Швеллеры экономичные с параллельными гранями полок


Номер швел- лера серии Э









Пло- щадь попе- реч- ного сече- ния img70, смimg71

Масса 1 м, кг

Справочные значения для осей

img72, см






не более








мм



img75, смimg76

img77, смimg78

img79, см

img80, смimg81

img82, смimg83

img84, смimg85

img86, см



50


32


4,2


7,0


6,5


2,5


6,10


4,79


22,9

9,17


1,94


5,62


6,02


3,05


0,993


1,23


6,5Э


65


36


4,2


7,2


6,5


2,5


7,41


5,82


48,9

15,05


2,57


9,02


9,42


4,13


1,127


1,32



80


40


4,2


7,4


7,5


2,5


8,82


6,92


90,0

22,50


3,19


13,31


13,93


5,38


1,257


1,41


10Э


100


46


4,2


7,6


9,0


3,0


10,79


8,47


175,9

35,17


4,04


20,55


22,68


7,47


1,450


1,56


12Э


120


52


4,5


7,8


9,5


3,0


13,09


10,24


307,0

51,17


4,84


29,75


35,12


10,03


1,638


1,70


14Э


140


58


4,6


8,1


10,0


3,0


15,41


12,15


495,7

70,81


5,67


40,96


51,76


13,13


1,833


1,86


16Э


160


64


4,7


8,4


11,0


3,5


17,85


14,01


755,5

94,43


6,50


54,41


73,17


16,70


2,024


2,02


18Э


180


70


4,8


8,7


11,5


3,5


20,40


16,01


1097,9

121,99


7,34


70,05


100,51


20,87


2,219


2,18


20Э


200


76


4,9


9,0


12,0


4,0


23,02


18,07


1537,1

153,71


8,17


88,03


134,07


25,54


2,413


2,35


22Э


220


82


5,1


9,5


13,0


4,0


26,36


20,69


2134,2

194,02


9,00


111,00


179,05


31,54


2,606


2,52


24Э


240


90


5,3


10,0


13,0


4,0


30,19


23,69


2927,0

243,92


9,85


139,08


249,03


40,07


2,872


2,78


27Э


270


95


5,8


10,5


13,0


4,5


34,87


27,37


4200,2

311,12


10,97


178,25


316,24


47,43


3,011


2,83


30Э


300


100


6,3


11,0


13,0


5,0


39,94


31,35


5837,1

389,14


12,09


224,00


395,57


55,58


3,147


2,88


33Э


330


105


6,9


11,7


13,0


5,0


46,15


36,14


8021,8

488,17


13,18


281,23


497,02


65,78


3,282


2,94


36Э


360


110


7,4


12,6


14,0


6,0


52,90


41,53


10864,5

603,58


14,33


350,05


618,92


77,76


3,420


3,04


40Э


400


115


7,9


13,5


15,5


6,0


61,11


47,97


15307,9

765,40


15,83


445,41


770,89


91,80


3,552


3,10




Таблица 4 - Швеллеры легкой серии с параллельными гранями полок


Номер швел- лера серии Л









Пло- щадь попе- речного сече- ния img93, смimg94

Масса 1 м, кг

Справочные значения для осей

img95, см






не более








мм



img98, смimg99

img100, смimg101

img102, см

img103, смimg104

img105, смimg106

img107, смimg108

img109, см


12Л


120


30


3,0


4,8


7


-

6,39


5,02


135,26


22,54


4,60


13,43


5,02


2,24


0,89


0,76


14Л


140


32


3,2


5,6


7


-


7,57


5,94


212,94


30,42


5,31


18,23


6,55


2,70


0,93


0,78


16Л


160


35


3,4


5,3


8


-


9,04


7,10


331,96


41,49


6,06


24,84


9,23


3,46


1,01


0,83


18Л


180


40


3,6


5,6


8


-


10,81


8,49


503,87


55,98


6,83


33,49


14,64


4,10


1,16


0,94


20Л


200


45


3,8


6,0


9


-


12,89


10,12


748,17


74,82


7,62


44,59


22,37


6,51


1,32


1,06


22Л


220


50


4,0


6,4


10


-


15,11


11,86


1070,97


97,36


8,42


57,82


32,85


8,61


1,47


1,19


24Л


240


55


4,2


6,8


10


-


17,41


13,66


1476,39


123,03


9,21


72,90


46,25


11,04


1,63


1,31


27Л


270


60


4,5


7,3


11


-


20,77


16,30


2218,16


164,31


10,33


97,48


65,10


14,17


1,77


1,40


30Л


300


65


4,8


7,8


11


-


24,30


19,07


3186,74


212,45


11,45


126,24


89,08


17,84


1,91


1,51




Таблица 5 - Швеллеры специальные


Но- мер швел- лера серии С









Уклон полок, %

Пло- щадь попе- реч- ного сече- ния img116, смimg117

Мас- са 1 м, кг

Справочные значения для осей

img118, см






не более









мм




img121, смimg122

img123, смimg124

img125, см

img126, смimg127

img128, смimg129

img130, см



80


45


5,5


9,0


9,0


1,5


6


11,80


9,26


115,82


28,95


3,13


22,24


7,63


1,38


1,57


14С


140


58


6,0


9,5


9,5


4,75


-


18,51


14,53


563,70


80,50


5,52


53,20


13,01


1,70


1,71


14Са


140


60


8,0


9,5


9,5


5,0


10


21,30


16,72


609,10


87,01


5,35


61,02


14,09


1,69


1,67


16С


160


63


6,5


10,0


10,0


5,0


-

21,95


17,53


866,20


108,30


6,28


73,30


16,30


1,83


1,80


16Са


160


65


8,5


10,0


10,0


5,0


-


25,15


19,74


934,50


116,80


6,10


83,40


17,55


1,82


1,75


18С


180


68


7,0


10,5


10,5


5,3


-


25,70


20,20


1272,00


141,00


7,04


98,50


20,10


1,96


1,88


18Са


180


70


9,0


10,5


10,5


5,3


-


29,30


23,00


1370,00


152,00


6,84


111,00


21,30


1,95


1,84


18Сб


180


100


8,0


10,5


10,5


5,0


6


34,04


26,72


1791,01


199,00


7,25


305,48


43,58

3,00

2,99


20С


200


73


7,0


11,0


11,0


5,5


10


28,83


22,63


1780,37


178,04


7,86


128,04


24,19

2,11

2,02


20Са


200


75


9,0


11,0


11,0


5,5


10


32,83


25,77


1913,71


191,37


7,64


143,63


25,88

2,09

1,95


20Сб


200


100


8,0


11,0


11,0


5,5


6


36,58


28,71


2360,88


236,09


8,03


327,23


46,30

2,99

2,93


24С


240


85


9,5


14,0


14,0


7,0


-


44,46


34,90


3841,35


320,11


9,29


268,89


43,70

2,46

2,35


26С


260


65


10,0


16,0


15,0


3,0


-


44,09


34,61


4088,00


314,50


9,63


1115,60


171,60

5,03

3,91


26Са


260


90


10,0


15,0


15,0


7,5


8


50,60


39,72


5130,83


394,68


10,07


343,15


52,62

2,60

2,48


30С


300


85


7,5


13,5


13,5


7,0


10


43,88


34,44


6045,43


403,03


11,74


260,74


41,41

2,44

2,20


30Са


300


87


9,5


13,5


13,5


7,0


10


49,88


39,15


6495,43


433,03


11,41


288,78


43,93

2,41

2,13


30Сб


300


89


11,5


13,5


13,5


7,0


10


55,88


43,86


6945,43


463,03


11,15


315,35


46,29

2,38

2,09




2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/смimg131.


2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1- 5, используют для построения калибров и на профиле не контролируют.


2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.






Рисунок 3



Таблица 6 - Предельные отклонения параметров


В миллиметрах


Параметр


Интервал значений параметра


Предельное отклонение


Высота img133


                 До 80 включ.


±1,5



Св. 80   “  200 “


±2,0


 “  200  “ 400  “


±3,0

Ширина полки img134


               До 40 включ.

±1,5



Св. 40  “ 89    “


±2,0


             “   89

±3,0


Толщина полки img135


                    До 10 включ.


-0,5



Св. 10   “ 11     “

-0,8



            “    11

-1,0


Толщина стенки img136


                   До 5,1 включ.


±0,5



Св. 5,1 “ 6,0 “

±0,6



              “   6,0

±0,7


Перекос полки img137 при ширине полки img138, не более


До 95 включ.


1,0



            Св. 95

0,015img139


Прогиб стенки img140 по высоте img141 сечения профиля, не более


До 100 включ.


0,5



Св. 100  ” 200 “


1,0


             “    200 “ 400 “


1,5


Примечания


1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15img142.


2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.


3 Перекос полки img143 и прогиб стенки img144 швеллера измеряют, как показано на рисунке 3.




2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.


По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при img145300 мм и 5% при img146> 300 мм.


2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20-3,5 мм. Притупление внешних углов не контролируют.


2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:


- мерной длины;


- мерной длины с немерной в количестве не более 5% массы партии;


- кратной мерной длины;


- кратной мерной длины с немерной в количестве не более 5% массы партии;


- немерной длины;


- ограниченной длины в пределах немерной.


2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:


при длине от 2 до 8 м включ. - до +40 мм;


“    “   св. 8 м - до + [40 + 5(img147 - 8)] мм, но не более 100 мм,


где img148 - длина швеллера, м.


2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.


Длина отдельного швеллера - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.


2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем - до 0,15% длины.


2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.


Отклонение от массы - это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.


При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.


2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки - у торца профиля.




Текст документа сверен по:

официальное издание

М.: ИПК Издательство стандартов, 2001


ГОСТ 8240-97 Швеллеры стальные горячекатаные. Сортамент

Постановление Госстандарта России от 5.4.2001 N 166-ст

ГОСТ от 5.4.2001 N 8240-97


Госстандарт России



Действующий

Дата начала действия: 1.1.2002


Опубликован: официальное издание, М.: ИПК Издательство стандартов, 2001 год





ГОСТЫ И СНИПЫ, Москва, 2004 г.
