ГОСТ 26607-85

(СТ СЭВ 4416-83 )


УДК 624.04:006.354                                                                                            Группа Ж02


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ

ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ


Функциональные допуски


System of ensuring geometrical

parameters аccuracy in construction.

Functional tolerances


ОКСТУ 5003

Дата введения 1986-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН Центральным  научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Центральным научно-исследовательским институтом строительных конструкций (ЦНИИСК) им. В.А. Кучеренко Госстроя СССР

Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР


2. ИСПОЛНИТЕЛИ

Д.М.Лаковский (руководитель темы); И.В.Колечицкая; А.В.Цареградский; Л.C.Экслер; Л.А.Вассердам; Б.И.Беляев; В.Д.Райзер, д-р техн. наук; В.В.Волков, канд. техн. наук; У.П.Шибаев, канд. техн. наук; В.В.Тишенко


3. ВНЕСЕН Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

Директор В.С. Егерев


4. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 28 июня 1985 г. № 102


1. Настоящий стандарт распространяется на проектирование и строительство зданий, сооружений и их элементов и устанавливает номенклатуру и основные принципы назначения функциональных допусков геометрических параметров в строительстве.

Стандарт соответствует СТ СЭВ 4416-83 в части, указанной в справочном приложении 1.

Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном приложении 2.


2. В соответствии с требованиями настоящего стандарта в проектной документации, а также во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах, содержащих требования к точности геометрических параметров зданий, сооружений и их элементов, устанавливают точность функциональных геометрических параметров.


3. Функциональными допусками регламентируют точность размеров, формы и положения элементов зданий и сооружений.

Номенклатура функциональных допусков приведена в рекомендуемом приложении 3.


4. Функциональные допуски img1, функциональные предельные отклонения или предельные значения функциональных геометрических параметров, которыми в соответствии с ГОСТ 21778-81 регламентируется точность этих параметров на стадии проектирования, назначают исходя из предъявляемых к строительным конструкциям функциональных требований.


5. Функциональные требования по уровню надежности строительных конструкций, а также конструктивные, технологические, эстетические, экономические и другие требования, принимаемые для назначения допусков, должны обеспечивать соблюдение эксплуатационных показателей зданий, сооружений и их элементов в допустимых пределах.


6. Функциональные допуски рассматриваются как компенсаторы технологических погрешностей и возможность обеспечения принимаемых значений этих допусков должна проверяться на стадии проектирования расчетом точности геометрических параметров зданий, сооружений и их элементов по ГОСТ 21780-83.


7. В зависимости от учитываемой в расчете точности допускаемой вероятности появления действительных значений img2 функционального геометрического параметра img3 ниже минимального img4 или выше максимального значения img5, при назначении функциональных допусков устанавливают соответствующие им значения стандартизированной случайной величины img6 и img7 (рекомендуемое приложение 4).


8. Допускаемую вероятность появления действительных значений img8 функционального геометрического параметра img9 ниже img10 или выше img11, т.е. в случаях, когда img12 или img13, принимают исходя из социальных или экономических последствий отказа строительных конструкций здания, сооружения или их элемента.


9. Значения функциональных допусков принимают в соответствии с числовым рядом по ГОСТ 21778-81.


10. При назначении функциональных допусков и предельных отклонений необходимо указывать способы и условия измерения функциональных геометрических параметров.



ПРИЛОЖЕНИЕ 1

Справочное


ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 26607-85

СТ СЭВ 4416-83


Первый абзац п. 1 ГОСТ 26607-85 соответствует п.1 СТ СЭВ 4416-83.

П. 2 ГОСТ 26607-85 включает требования п. 7 СТ СЭВ 4416-83.

П. 3 ГОСТ 26607-85 включает требования п. 5 СТ СЭВ 4416-83.

П. 4 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 5 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.

П. 7 ГОСТ 26607-85 соответствует п. 3 СТ СЭВ 4416-83.

П. 8 ГОСТ 26607-85 соответствует п. 4 СТ СЭВ 4416-83.

П. 9 ГОСТ 26607-85 соответствует п. 6 СТ СЭВ 4416-83.

Справочное приложение 2 ГОСТ 26607-85 включает информационное приложение 1 СТ СЭВ 4416-83.

Рекомендуемое приложение 3 ГОСТ 26607-85 включает рекомендуемое приложение 4 СТ СЭВ 4416-83.

Рекомендуемое приложение 4 ГОСТ 26607-85 соответствует рекомендуемому приложению СТ СЭВ 4416-83.


ПРИЛОЖЕНИЕ 2

Справочное


ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ


Функциональный геометрический параметр - геометрический параметр, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.

Функциональный допуск - по ГОСТ 21778-81.

Функциональное предельное отклонение - предельное отклонение геометрического параметра, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.


ПРИЛОЖЕНИЕ 3

Рекомендуемое


НОМЕНКЛАТУРА ФУНКЦИОНАЛЬНЫХ ДОПУСКОВ



Наименование допуска



Схема


Функциональные требования к конструкции, на основе которых определяется значение допуска


1. Допуски размеров 1.1. Допуски расстояния между элементами или характерными участками:

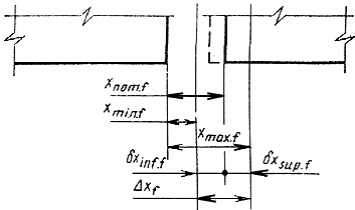

зазора





Эксплуатационные требования.

Эстетическое восприятие

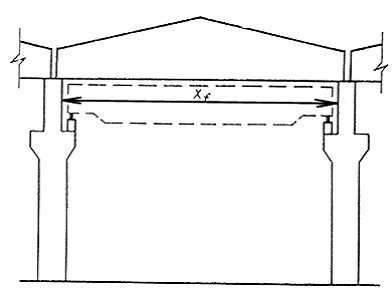

пролета




Размещение в пролете элементов с заданными размерами (связи, перегородки, оборудование, встроенная мебель и т.д.), в том числе подъемно- транспортного оборудования

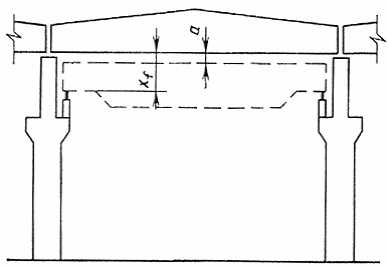

высоты




Размещение по высоте элементов с заданными размерами, в том числе подъемно- транспортного оборудования.

Эксплуатационные требования


1.2. Допуски размеров опирания элементов:

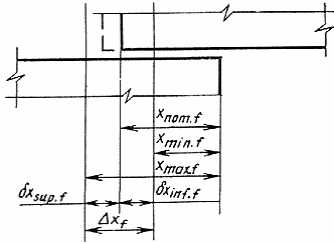

длины опирания




Прочность элемента при


ширины опирания





Прочность элемента при


2.Допуски формы

2.1.Допуски формы профиля:

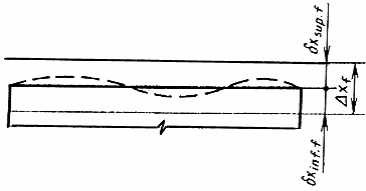

прямолинейности





Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие


формы заданного профиля




Эксплуатационные требования.

Эстетическое восприятие


2.2.Допуск формы поверхности:

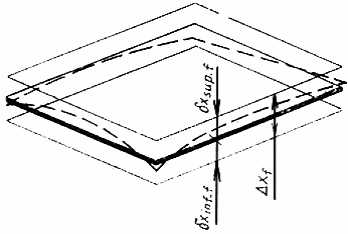

плоскостности




Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие.

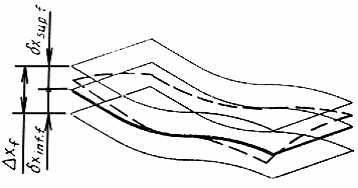

формы заданной поверхности





Прочность (устойчивость) сжатого элемента.

Эксплуатационные требования.

Эстетическое восприятие


3. Допуски положения

3.1. Допуски взаимного положения элементов:





Прочность сопрягаемых элементов

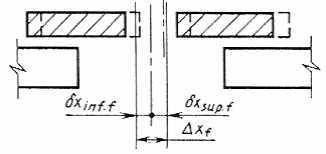

совпадения осей (соосности)




Эксплуатационные требования.

Эстетическое восприятие

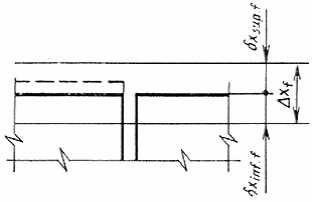

совпадения поверхностей




То же

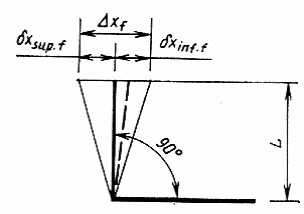

перпендику- лярности поверхностей




Эксплуатационные требования.

Эстетическое восприятие


заданного угла между поверхностями




Эксплуатационные требования.


3.2. Допуски положения элементов в пространстве:

вертикальности




Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие

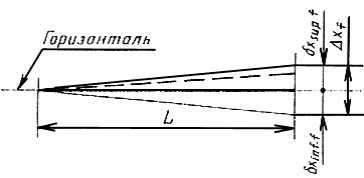

горизонтальности





Эксплуатационные требования.

Эстетическое восприятие

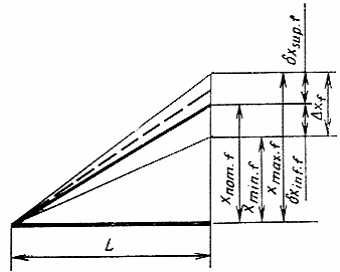

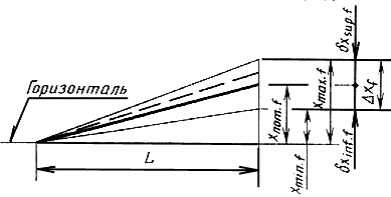

заданного наклона




Эксплуатационные требования.



Условные обозначения: img35 - номинильное значение функционального геометрического параметра; img36 и img37 - допустимые предельные значения функционального геометрического параметра; img38 и img39 - предельные отклонения функционального геометрического параметра; img40 - функциональный допуск.


ПРИЛОЖЕНИЕ 4

Рекомендуемое

Значения img41и img42для нормального распределения


Допускаемая вероятность появления   действительных значений img43 ниже  img44 или выше img45, %




0,13




0,75




2,0




 5,0







3,0



2,4



 2,1



 1,6
