ГОСТ 24700-81


УДК 691.11.028.1/.6:006.354                                                                                           Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ


Типы, конструкция и размеры


Wooden windows and balcony doors with double glazing

units for dwelling and public buildings.

Types, structure and dimensions



ОКП 53 6139

Дата введения 1984-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


РАЗРАБОТЧИКИ


Б.А.Филозофович (руководитель темы); Г.Г.Коваленко; И.С.Посельская; З.А.Буркова; С.П.Соловьев, канд. архит., И.Ф.Савченко; М.Д.Артемов, канд. техн. наук; К.П.Копылов, канд. техн. наук; Я.С.Щулов; Н.Д.Крылов; Ю.М.Щипанов; Г.В.Левушкин


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 03.02.81 № 11


3. ВВЕДЕН ВПЕРВЫЕ


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 538-88

Приложение 3

ГОСТ 5091-78

Приложение 3

ГОСТ 2697-83

2.2, приложение 6

ГОСТ 8242-88

2.10, приложение 6

ГОСТ 4598-86

2.2, приложение 6

ГОСТ 9573-82

2.2

ГОСТ 5087-80

Приложение 3

ГОСТ 10174-90

2.2

ГОСТ 5088-94

"

ГОСТ 23166-78

2.1, приложение 3

ГОСТ 5089-90

"

ГОСТ 5090-86

"


5. ПЕРЕИЗДАНИЕ



Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.




1. ТИПЫ, РАЗМЕРЫ И МАРКИ


1.1. Окна и балконные двери по настоящему стандарту изготовляются одинарной конструкции с однокамерными клееными стеклопакетами.


1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий - указанным на черт.1 и в приложении 1;

для общественных зданий - указанным на черт.2 и в приложении 2.


Окна и балконные двери, приведенные на черт.1, могут применяться и для общественных зданий.


1.3. Заполнение оконных проемов общественных зданий шириной 18М (М - модуль, равный 100 мм) и более следует осуществлять набором окон, приведенных на черт.2.


1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном (зеркальном) изображении.

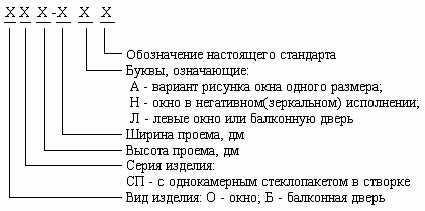

1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:



Примеры условных обозначений


Окно правое серии СП для проема высотой 15 и шириной 9 дм:


ОСП15-9 ГОСТ 24700-81


То же, левое:

ОСП15-9Л ГОСТ 24700-81


Дверь балконная правая серии СП для проема высотой 22 и шириной 9 дм:

БСП22-9 ГОСТ 24700-81


Окно серии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А);


ОСП18-15А ГОСТ 24700-81


То же, в негативном (зеркальном) исполнении:


ОСП18-15АН ГОСТ 24700-81

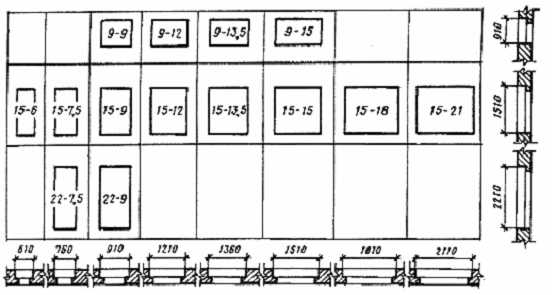

Габаритные размеры окон и балконных дверей

жилых зданий




Примечания:


1. Схемы изделия изображены со стороны фасада.


2. Цифры над схемами изделий означают размеры проемов в модулях.


3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами.


Черт.1

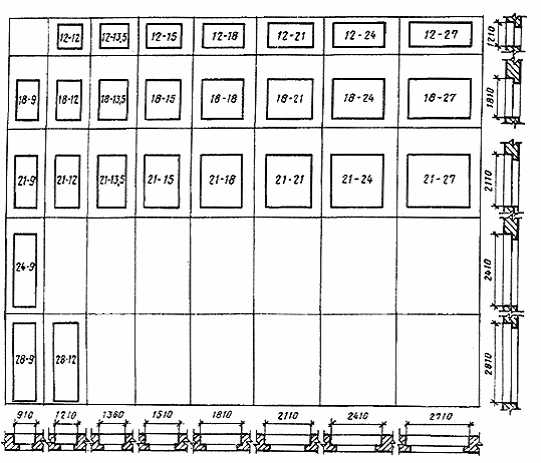

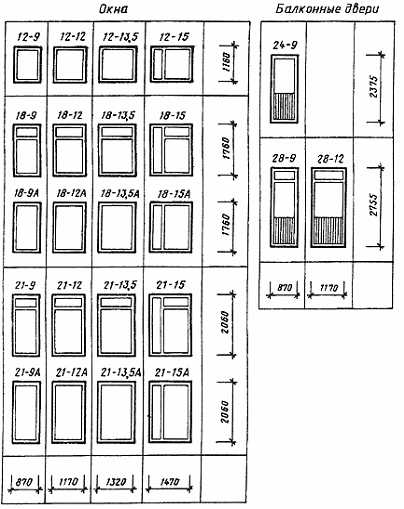

Габаритные размеры окон и балконных дверей

общественных зданий




Примечания:


1. Схемы изделия изображены со стороны фасада.


2. Цифры над схемами изделий означают размеры проемов в модулях.


Черт.2



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ


2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.


2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий - на черт.6-8, а размеры сечений деталей - на черт.9-20.


2.3. Размеры окон и балконных дверей на черт.1-8 даны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг и клапанов.


На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах.


2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в верхних брусках подфорточных створок, в нижних брусках коробок и горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами - одно отверстие посередине.

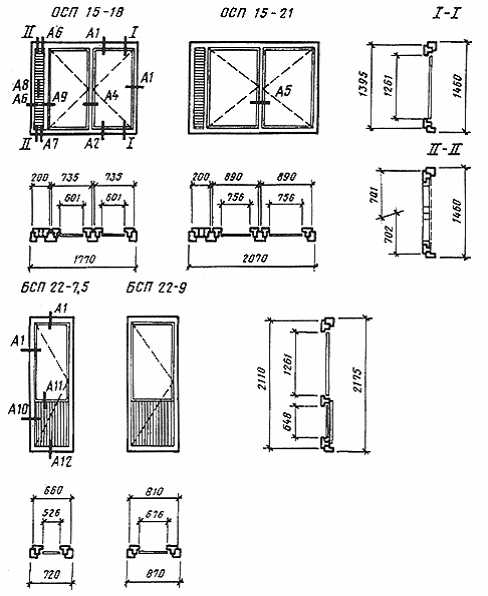

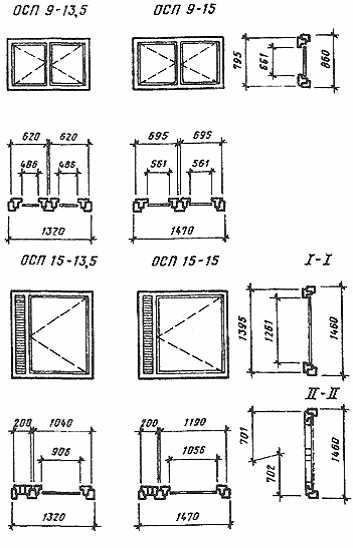

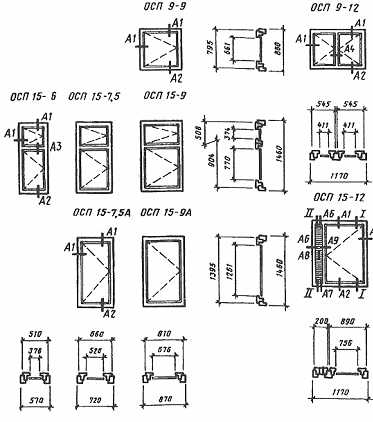

Конструкция, форма, основные размеры и марки окон

и балконных дверей жилых зданий




Черт.3




Черт.4




Черт.5



2.5. Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на три петли.


Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3.


2.6. Для остекления окон и балконных дверей жилых и общественных зданий следует применять клееные однокамерные стеклопакеты по действующей НТД.


2.7. Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок в районе строительства.


2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5.


Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.


2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.


2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышенной водостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС и др.).

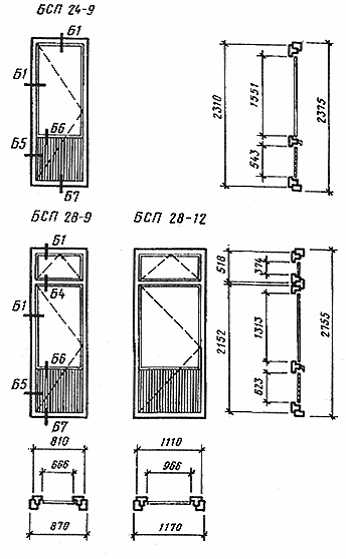

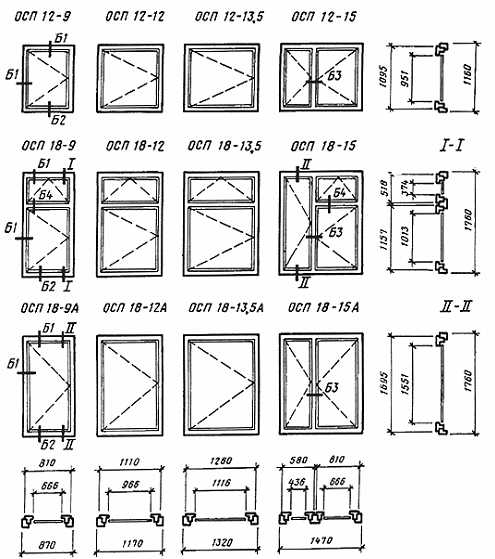

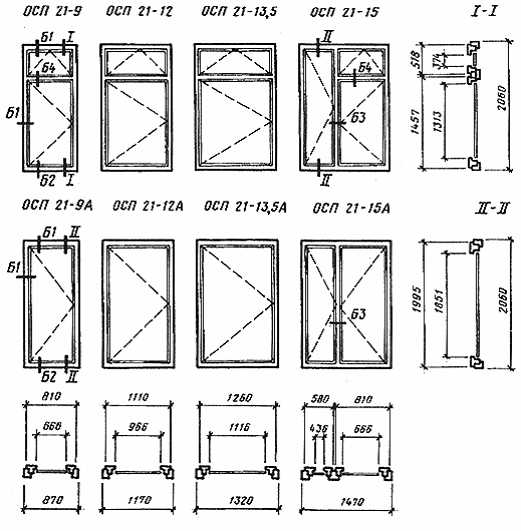

Конструкция, форма, основные размеры и марки окон

и балконных дверей общественных зданий




Черт.6


2.11. Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой или облицованы с наружной стороны обшивкой типа 2 по ГОСТ 8242.


Пример облицовки клапана обшивкой приведен в приложении 6.


2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

2.13. По требованию потребителя по периметру коробок на боковых поверхностях допускается выборка четверти, заполняемой теплоизоляционным материалом и заделываемой наличником при соединении изделий друг с другом.


2.14. Спецификации стеклопакетов для окон и балконных дверей жилых и общественных зданий приведены в приложении 7 и 8.




Черт.7




Черт.8

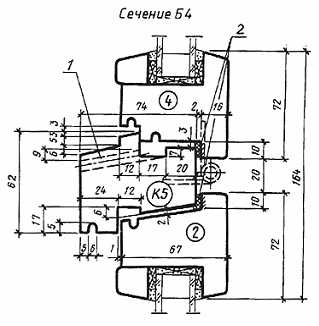

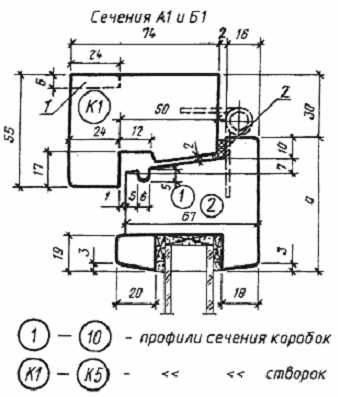

Сечения по притворам окон и балконных дверей

жилых и общественных зданий





Сечение


а

Деталь

А1


67

1

Б1


72

2



1 - четверть для соединения изделий; 2 - уплотняющая прокладка по ГОСТ 10174


Черт.9

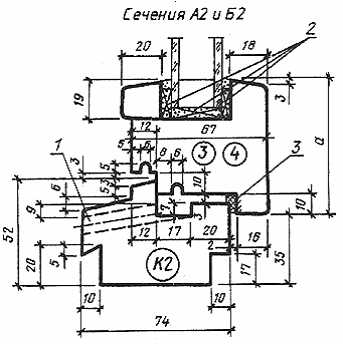

Сечение


а

Деталь

А2


67

3

Б2


72

4


1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4); 2 опорные, распорные и боковые прокладки; 3 - уплотняющая прокладка по ГОСТ 10174


Черт.10




1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4);

2 уплотняющая прокладка по ГОСТ 10174


Черт.11

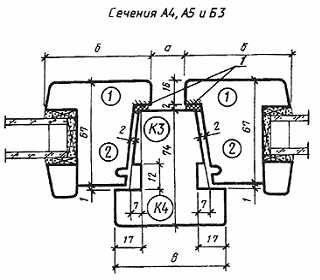

Сечение


а

б

в

Деталь

А4


20

67

70

1;  К3

А5


10

67

60

1;  К4

Б3

20

72

70

2;  К3

1 - уплотняющие прокладки по ГОСТ 10174


Черт.12




1 - решетка жалюзийная; 2 - сетка (см. п.2.11);

3 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598;

4 - уплотняющая прокладка по ГОСТ 10174;

5 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598*

-----------------

* Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573


Черт.13

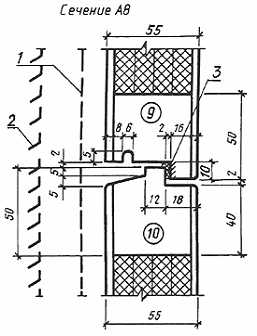

1 - сетка (см. п.2.11); 2 - уплотняющая прокладка по ГОСТ 10174


Черт.14



1 - сетка (см. п.2.11); 2 - решетка жалюзийная;

3 - уплотняющая прокладка по ГОСТ 10174


Черт.15




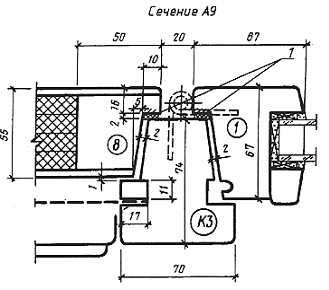

1 - уплотняющие прокладки по ГОСТ 10174


Черт.16




1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4);

2 уплотняющие прокладки по ГОСТ 10174


Черт.17

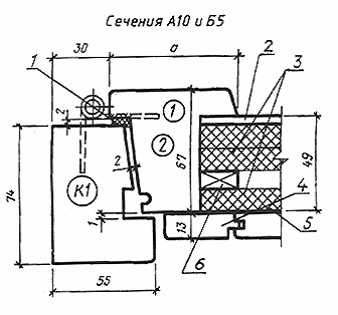

Сечение


а

Деталь

А10


67

1

Б5


72

2


1 - уплотняющая прокладка по ГОСТ 10174; 2 - твердая ДВП марки Т группы А

толщиной 3,2 мм по ГОСТ 4598*; 3 - мягкая ДВП толщиной 12 мм, 3 слоя по ГОСТ 4598;

4 - обшивка типа О-2 по ГОСТ 8242; 5 пергамин по ГОСТ 2697; 6 - распорная рейка

-----------------

* Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573


Черт.18

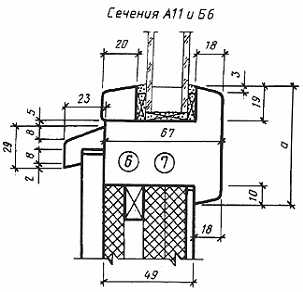

Сечение


а

Деталь

А11


67

6

Б6


72

7


Черт.19




Сечение


а

Деталь

А12


67


Б7


72

4


1 - уплотняющая прокладка по ГОСТ 10174-90


Черт.20






















ПРИЛОЖЕНИЕ 1

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.































ПРИЛОЖЕНИЕ 2

Справочное


ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ




Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

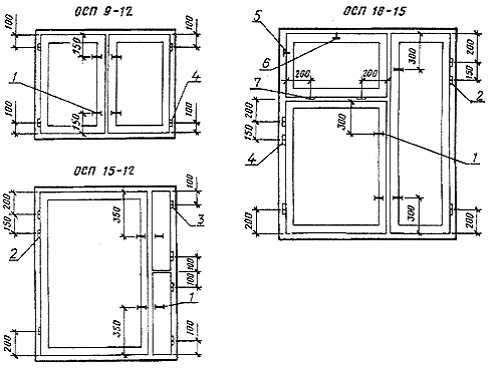

ПРИЛОЖЕНИЕ 3

Рекомендуемое

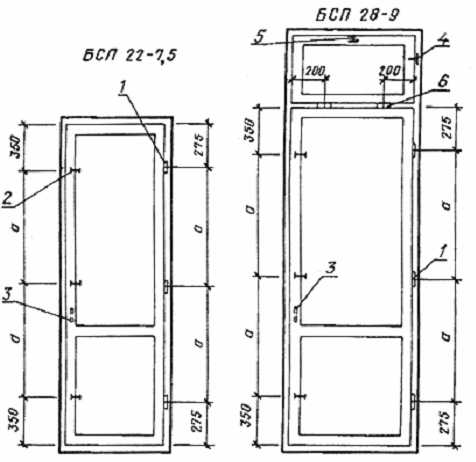

Примеры расположения приборов в окнах и

балконных дверях




1 - завертка ЗР2-1; 2 - ПВ2-100-1; 3 - ПВ4-60-1; 4 - ПВ4-90-1;

5 - ограничитель фрамужный; 6 - ПФ2; 7 - ПВ4-90-2


Черт.1




1 - ПВ2-100-1; 2 - завертка ЗР2-1; 3 - ручка РС80;

4 - ограничитель фрамужный; 5 - ПФ2; 6 - ПВ4-90-2



Примечания:


1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090 и ГОСТ 5091.


2. Завертки показаны в открытом положении.


3. Ручки РС 80 устанавливают на полотно со стороны балкона.


4. Фрамужный прибор ПФ2 показан условно.


5. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.


6. При ширине фрамуг более 830 мм устанавливают два фрамужных ограничителя.


Черт.2









ПРИЛОЖЕНИЕ 4

Справочное

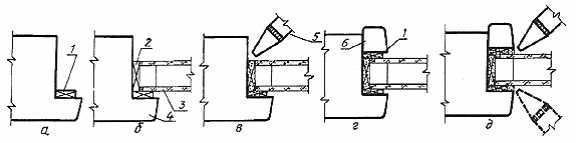

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ

ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ




а - наклеить боковые прокладки; б - установить стеклопакет, опорные и распорные прокладки; в - нанести пистолетом слой нетвердеющей герметизирующей мастики;

г - установить боковые прокладки и штапики; д - зазоры уплотнить мастикой;

1 - боковая прокладка; 2 - опорная или распорная прокладка;

3 - стеклопакет; 4 переплет; 5 - пистолет; 6 - штапик



ПРИЛОЖЕНИЕ 5

Справочное

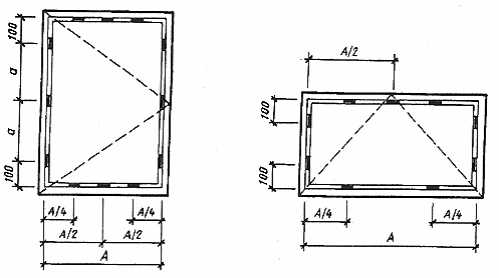

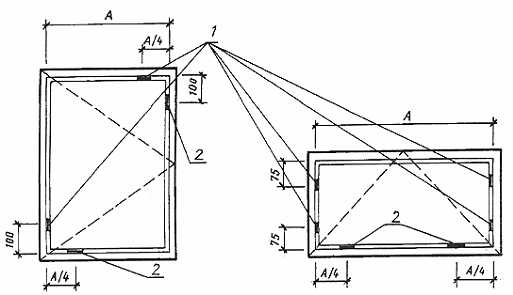

РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК,

УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ


а) Опорных и распорных прокладок




1 - распорная прокладка 5хВх50 мм;

2 - опорная прокладка 5хВх100 мм (В - толщина стеклопакета)







б) Боковых прокладок 4х15х50 мм




Примечания:


1. Боковые прокладки устанавливают симметрично с обеих сторон стеклопакетов.


2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера "Агат".

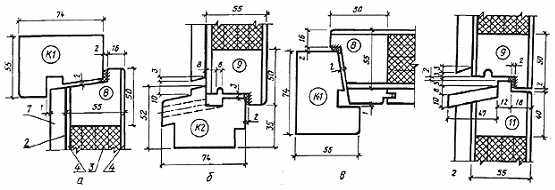

ПРИЛОЖЕНИЕ 6

Рекомендуемое


ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА

ПО ПРИТВОРАМ ОКОН




а - по верхнему притвору; б - по нижнему притвору; в - по боковому притвору;

г - по среднему притвору;

1 - обшивка типа 2 по ГОСТ 8242; 2 - пергамин по ГОСТ 2697;

3 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598 (допускается вариант, см. черт.18);

4 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598





ПРИЛОЖЕНИЕ 7

Справочное


СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ  ДЛЯ ОКОН И

БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ



Марка

Размер, мм

Кол-во

Марка

Размер, мм

Кол-во


Высота

Ширина



Высота

Ширина


ОСП9-9

690

700

1

ОСП15-12

1290

780

1

ОСП9-12

690

440

2

ОСП15-13,5

1290

930

1

ОСП9-13,5

690

510

2

ОСП15-15

1290

1080

1

ОСП9-15

690

590

2

ОСП15-18

1290

630

2

ОСП15-6

400

400

1

ОСП15-21

1290

780

2


800

400

1

ОСП15-7,5А

1290

550

1

ОСП15-7,5

400

550

1

ОСП15-9А

1290

700

1


800

700

1

БСП22-7,5

1290

550

1

ОСП15-9

400


1

БСП22-9

1290

700

1


800


1








ПРИЛОЖЕНИЕ 8

Справочное


СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ  ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ



Марка

Размер, мм

Кол-во

Марка

Размер, мм

Кол-во


Высота

Ширина



Высота

Ширина


ОСП12-9

980

690

1

ОСП21-9

400

690

1

ОСП12-12

980

990

1


1340

690

1

ОСП12-13,5

980

1140

1

ОСП21-12

400

990

1

ОСП12-15

980

690

1


1340

990

1


980

460

1

ОСП21-13,5

400

1140

1

ОСП18-9

400

690

1


1340

1140

1


1040

690

1


400

690

1

ОСП18-12

400

990

1

ОСП21-15

1340

690

1


1040

990

1


1880

460

1

ОСП18-13,5

400

1140

1

ОСП21-9А

1880

690

1


1040

1140

1

ОСП21-12А

1880

990

1


400

690

1

ОСП21-13,5А

1880

1140

1

ОСП18-15

1040

690

1

ОСП21-15А

1880

690

1


1580

460

1


1880

460

1

ОСП18-9А

1580

690

1

БСП24-9

1580

690

1

ОСП18-12А

1580

990

1

БСП28-9

400

690

1

ОСП18-13,5А

1580

1140

1


1340

690

1

ОСП18-15А

1580

690

1

БСП28-12

400

990

1


1580

460

1


1340

990

1





СОДЕРЖАНИЕ


1. ТИПЫ, РАЗМЕРЫ И МАРКИ

Габаритные размеры окон и балконных дверей жилых зданий

Габаритные размеры окон и балконных дверей общественных зданий

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий

Черт.7

Черт.8

Сечения по притворам окон и балконных дверей жилых и общественных зданий

Черт.10

Черт.11

Черт.12

Черт.13

Черт.14

Черт.15

Черт.16

Черт.17

Черт.18

Черт.19

Черт.20

ПРИЛОЖЕНИЕ 1 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ

ПРИЛОЖЕНИЕ 2 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ

ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры расположения приборов в окнах и балконных дверях

Черт.1

Черт.2

ПРИЛОЖЕНИЕ 4 (справочное). ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ

ПРИЛОЖЕНИЕ 5 (справочное). РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК, УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ

а) Опорных и распорных прокладок

б) Боковых прокладок 4х15х50 мм

ПРИЛОЖЕНИЕ 6 (рекомендуемое). ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА ПО ПРИТВОРАМ ОКОН

ПРИЛОЖЕНИЕ 7 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ




ГОСТЫ И СНИПЫ, Москва, 2004 г.
