ГОСТ 21924.2-84


УДК 625.874.07-413:006.354                                                                                            Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ C НЕНАПРЯГАЕМОЙ АРМАТУРОЙ

ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ


Конструкция и размеры


Reinforced concrete slabs of unstressed

fittings for рavements of city roads.

Structure and dimensions



ОKП 58 4621

Дата введения 1985-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210


ПЕРЕИЗДАНИЕ. Декабрь 1985 г.


ВНЕСЕНО Изменение N 1, утвержденное постановлением Госстроя СССР от 28.12.87 № 303, введенное в действие с 01.04.88 и опубликованное в ИУС № 5 1988 г.



1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.01.01-82) до минус 40°С включ.

При применении плит в климатическом районе IVА должны учитываться дополнительные требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. N 1).

2. Форма и основные параметры плит - по ГОСТ 21924.0-84.

3. Технические показатели плит приведены в табл. 1.

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт.1-7.

Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ 10884-81 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781-82.

Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.

(Измененная редакция, Изм. N 1).

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.

7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3-84.

8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.

9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.


Таблица 1






Расход материалов


Марка плиты


Класс бетона по прочности на


Марка бетона по  прочности на


Площадь

постели,


Бетон на плиту,


Сталь, кг


сжатие

растяжение при изгибе

м 2

м 2

на плиту

на 1 м2

постели

1

2

3

4

5

6

7

1П35.28-30

В30




113,92

11,87

2П35.28-30

В22,5


9,6

1,63



1П35.28-10

В30




79,36

8,27

2П35.28-10

В22,5






1П30.18-30

В30




66,26

12,74

2П30.18-30

В22,5


5,2

0,88

46,48

8,94

1П30.18-10

В30






2П30.18-10

В22,5




37,24

7,16

1П18.18-30

В30




46,94

15,65

2П18.18-30

В22,5


3,0

0,48

33,80

11,27

1П18.18-10

В30






2П18.18-10

В22,5




23,02

7,67

1П18.15-30

В30




35,12

13,51

2П18.15-30

В22,5


2,6

0,41

24,88

9,57

1П18.15-10

В30






2П18.15-10

В22,5

50



20,26

7,79

1ПББ35.20-30



7,8

1,35

100,43

12,88

1ПББ35.20-10

В30




71,27

9,14

1ПТ35-30





79,75

13,07

2ПТ35-30

В22,5


6,1

1,03



1ПТ35-10

В30




56,58

9,28

2ПТ35-10

В22,5






1ПШ13-30




0,72



1ПШД13-30



4,0

0,76

25,22

6,30

1ПШП13-30




0,77



1ПШ12-30




0,63



1ПШД12-30

В30


3,5

0,66

24,02

6,86

1ПШП12-30




0,67



1ДПШ13-30



2,0

0,36

16,25

8,12

1ДПШ12-30



1,7

0,31

15,48

9,10

1ППШ13-30



2,0

0,36

16,60

8,30

1ППШ12-30



1,7

0,31

15,83

9,31

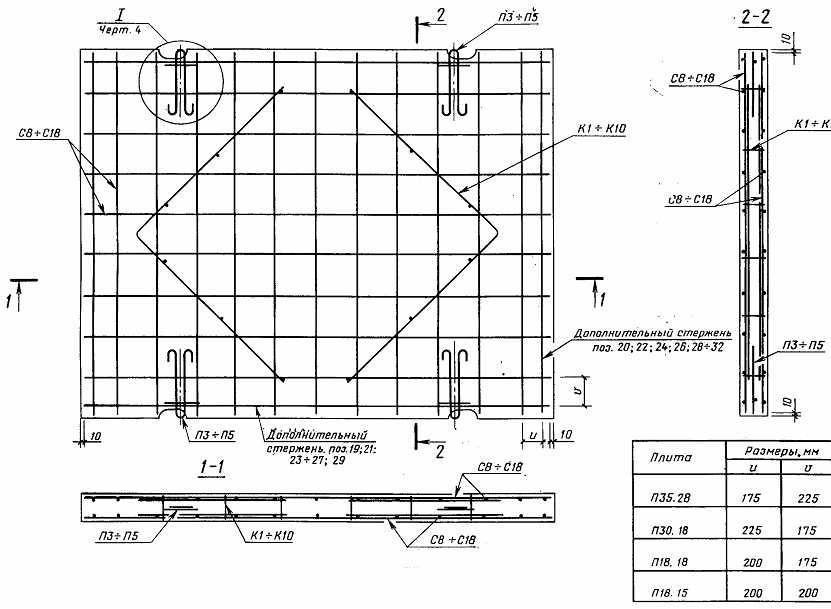

Плиты П35, П30.18, П18.18 и П18.15


Черт. 1

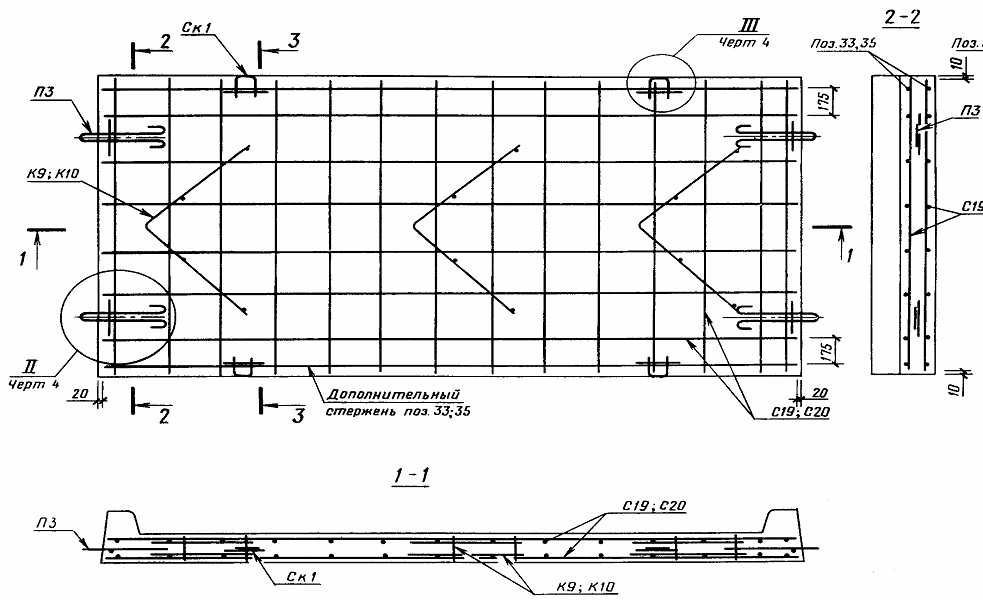

Плита ПББ35.20

img2Черт. 2

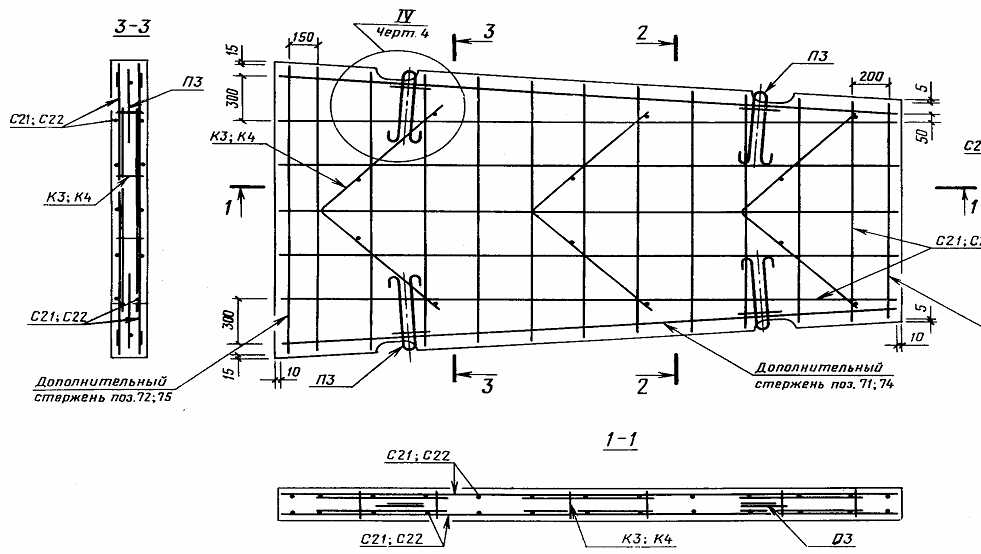

Плита ПТ35


Черт. 3

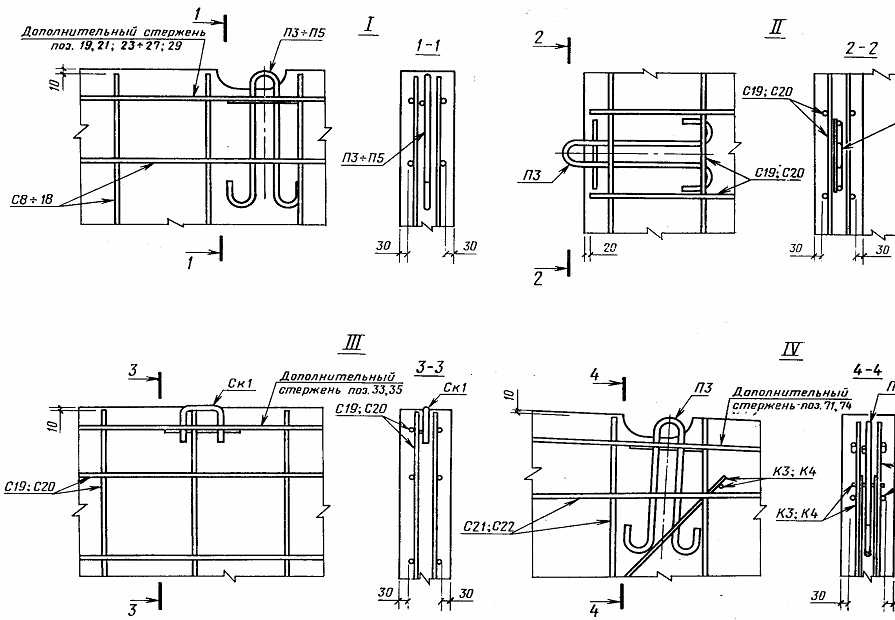

Черт. 4

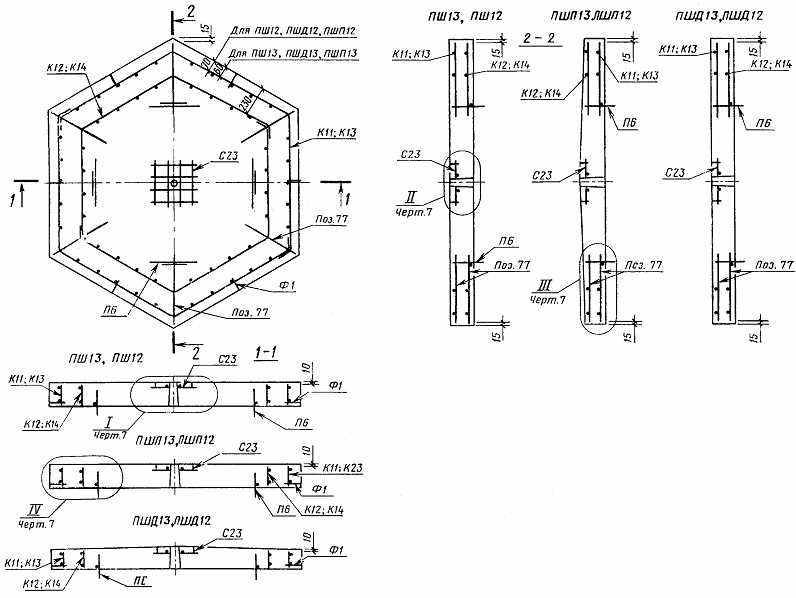

Плиты ПШ13, ПШ12, ПШД13, ПШД12, ПШП13 и ПШП12


Черт. 5

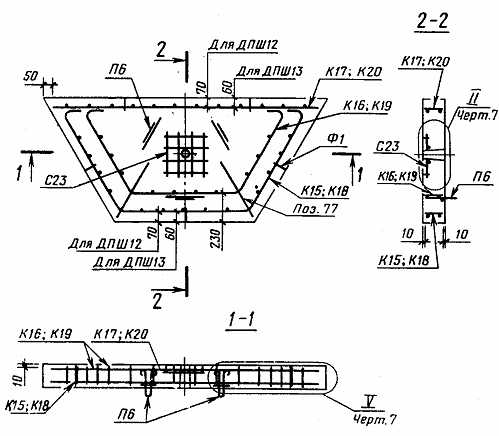

Плиты ДПШ13 и ДПШ12

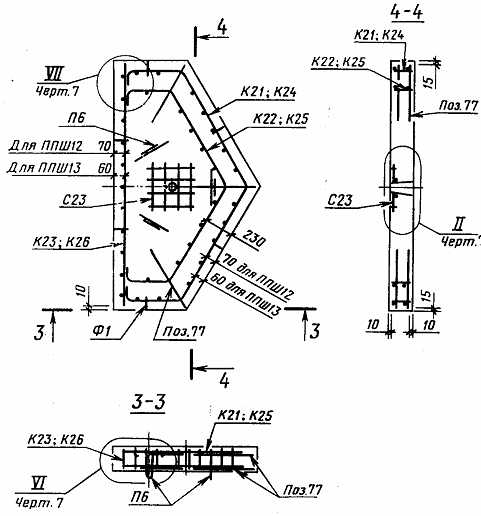

Плиты ППШ13 и ППШ12


Черт. 6

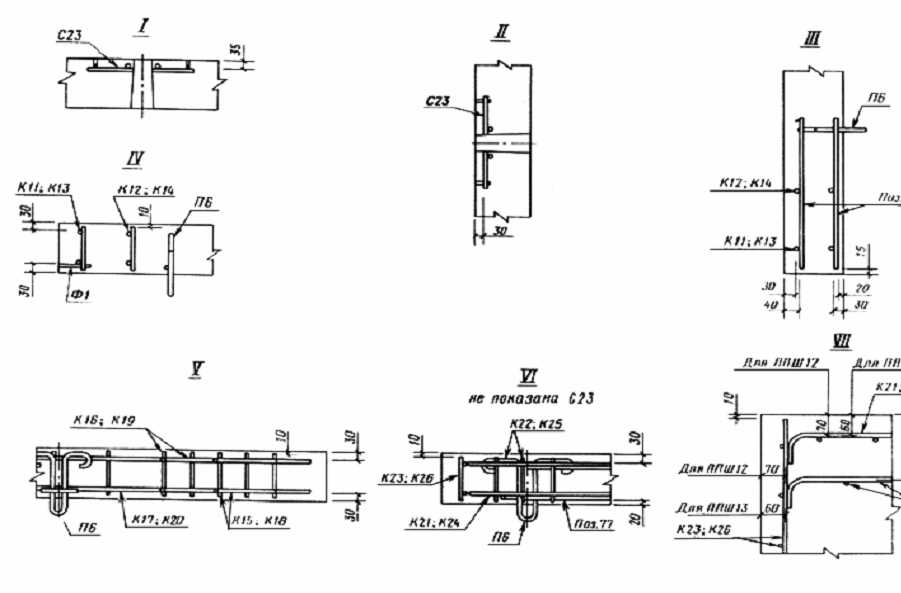

Черт. 7



Таблица 2



Марка плиты

Арматурные сетки

Арматурные каркасы

Монтажные петли

Скобы

Фиксаторы

Отдельные стержни


Марка

Число

Марка

Число

Марка

Число

Марка

Число

Марка

Число

Позиция

Число

1

2

3

4

5

6

7

8

9

10

11

12

13

1П35.28-30

2П35.28-30

С8


 K1


П3






19

20


1П35.28-10

2П35.28-10

С9


 K2








21

22


1П30.18-30


С10


 K3








23

24

4

2П30.18-30

1П30.18-10

С11


 K4


П4






25

26


2П30.18-10


С12


 K5

2







27

28


1П18.18-30

С13


 K6








29


2П18.18-30

1П18.18-10

С14

2

 K7








24


8

2П18.18-10

С15


 K8








26


1П18.15-30


С16


 K9


П5






29

30


2П18.15-30

1П18.15-10

С17


 K10



4





24

31


2П18.15-10


С18


 K8








26

32

4

1ПББ35.20-30

С19


 K9




   Ск1

4



33


1ПББ35.20-10

С20


 K10








35


1ПТ35-30

2ПТ35-30

С21


 K3

3

П3






71













72

73

2

1ПТ35-10

2ПТ35-10

С22



 K4









74

4














75

76

2

1ПШ13-30,

1ПШД13-30,

1ПШП13-30




K11, K12


2






6


12

1ПШ12-30,

1ПШД12-30,

1ПШП12-30




K13, K14











1ДПШ13-30


   С23

1

K15,K16,

K17


П6




Ф1

5

77

4

1ДПШ12-30




K18, K19,

K20

1


3







1ППШ-13-30




K21,K22,

K23







6


6

1ППШ12-30




K24, K25,

K26












Таблица 3

Левая часть

кг


Арматурная сталь по ГОСТ 5781-82


Марка плиты

Kласс А-III

Kласс А-I


Диаметр,мм

Итого

Диаметр,мм

Итого


8

10

12


8

10

12

14

16



1П35.28-30,

2П35.28-30

-


43,78


61,80


105,58


-


0,60


-


6,08


-


6,68

1П35.28-10,

2П35.28-10

28,04


42,96


-


71,00


-


0,60


-


6,08


-


6,68

1П30.18-30

-

23,50

37,06

60,56

-

0,60

3,76

-

-

4,36

2П30.18-30,

1П30.18-10

15,02


25,74


-


40,76


-


0,60


3,76


-


-


4,36

2П30.18-10

16,50

-

-

16,50

15,02

0,60

3,76

-

-

19,38

1П18.18-30

-

-

43,04

43,04

-

2,88

-

-

-

2,88

2П18.18-30,

1П18.18-10

-


29,90


-


29,90


-


2,88


-


-


-


2,88

2П18.18-10

19,10

-

-

19,10

-

2,88

-

-

-

2,88

1П18.15-30

-

12,78

18,44

31,22

-

2,88

-

-

-

2,88

2П18.15-30,

1П18.15-10

8,16


12,82


-


20,98


-


2,88


-


-


-


2,88

2П18.15-10

8,18

-

-

8,18

8,16

2,88

-

-

-

11,04

1ПББ35.20-30

-

34,20

55,14

89,34

-

1,20

-

6,08

2,28

9,56

1ПББ35.20-10

21,90

38,28

-

60,18

-

1,20

-

6,08

2,28

9,56

1ПТ35-30,

2ПТ35-30

-


27,76


43,30


71,06


-


0,60


-


6,08


-


6,68

1ПТ35-10,

2ПТ35-10

17,78


30,08


-


47,86


-


0,60


-


6,08


-


6,68

1ПШ13-30,

1ПШД13-30,

1ПШП13-30


-



21,34



-



21,34



-



2,88



-



-



-



2,88

1ПШ12-30,

1ПШД12-30,

1ПШП12-30


-



20,14



-



20,14



-



2,88



-



-



-



2,88

1ДПШ13-30

-

13,32

-

13,32

-

2,16

-

-

-

2,16

1ДПШ12-30

-

12,55

-

12,55

-

2,16

-

-

-

2,16

1ППШ13-30

-

13,72

-

13,72

-

2,16

-

-

-

2,16

1ППШ12-30

-

12,95

-

12,95

-

2,16

-

-

-

2,16


Таблица 3

Правая часть

мм


Арматурная сталь по ГОСТ 6727-80


Марка плиты

Kласс Вр-I

Всего


Диаметр,мм

Итого



4

5




1П35.28-30,

2П35.28-30

-


1,66


1,66


113,92

1П35.28-10,

2П35.28-10

-


1,68


1,68


79,36

1П30.18-30

-

1,34

1,34

66,26

2П30.18-30,

1П30.18-10

-


1,36


1,36


46,48

2П30.18-10

-

1,36

1,36

37,24

1П18.18-30

-

1,02

1,02

46,94

2П18.18-30,

1П18.18-10

-


1,02


1,02


33,80

2П18.18-10

-

1,04

1,04

23,02

1П18.15-30

-

1,02

1,02

35,12

2П18.15-30,

1П18.15-10

-


1,02


1,02


24,88

2П18.15-10

-

1,04

1,04

20,26

1ПББ35.20-30

-

1,53

1,53

100,43

1ПББ35.20-10

-

1,53

1,53

71,27

1ПТ35-30,

2ПТ35-30

-


2,01


2,01


79,75

1ПТ35-10,

2ПТ35-10

-


2,04


2,04


56,58

1ПШ13-30,

1ПШД13-30,

1ПШП13-30


1,00



-



1,00



25,22

1ПШ12-30,

1ПШД12-30,

1ПШП12-30


1,00



-



1,00



24,02

1ДПШ13-30

0,77

-

0,77

16,25

1ДПШ12-30

0,77

-

0,77

15,48

1ППШ13-30

0,72

-

0,72

16,60

1ППШ12-30

0,72

-

0,72

15,83


Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковыми с арматурной сталью класса А-III.

(Измененная редакция, Изм. N 1).

Таблица 4



Марка плиты

Контрольная нагрузка (без учета собственного веса плиты), кH (тс), при испытании плит




по прочности


по трещиностойкости

1П35.28-30

115,6 (11,8)

63,7 (6,5)

2П35.28-30

113,7 (11,6)

62,7 (6,4)

1П35.28-10

67,6 (6,9)

37,2 (3,8)

2П35.28-10

66,6 (6,8)

37,2 (3,8)

1П30.18-30

107,8 (11,0)

59,8 (6,1)

2П30.18-30

68,6 (7,0)

37,2 (3,8)

1П30.18-10

69,6 (7,1)

38,2 (3,9)

2П30.18-10

33,3 (3,4)

18,6 (1,9)

1П18.18-30

184,2 (18,8)

100,9(10,3)

2П18.18-30

128,4 (13,1)

70,6 (7,2)

1П18.18-10

129,4 (13,2)

71,5 (7,3)

2П18.18-10

78,4 (8,0)

43,1 (4,4)

1П18.15-30

179,3 (18,3)

99,0(10,1)

2П18.15-30

122,5 (12,5)

67,6 (6,9)

1П18.15-10

123,5 (12,6)

67,6 (6,9)

2П18.15-10

73,5 (7,5)

40,2 (4,1)

1ПББ.35.20-30

69,6 (7,1)

38,2 (3,9)

1ПББ.35.20-10

38,2 (3,9)

21,6 (2,2)

1ПТ35-30

83,3 (8,5)

46,1 (4,7)

2ПТ35-30

82,3 (8,4)

45,1 (4,6)

1ПТ35-10

50,0 (5,1)

27,4 (2,8)

2ПТ35-10

50,0 (5,1)

27,4 (2,8)

1ПШ13, 1ПШД13, 1ПШП13

94,1 (9,6)

51,9 (5,3)

1ПШ12, 1ПШД12, 1ПШП12

79,4 (8,1)

44,1 (4,5)
