ГОСТ 21506-87


УДК 691.328-41:006.354                                                                                                   Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ


Технические условия


Reinforced concrete ribbed floor slabs of 300 mm depth

for buildings and structures. Specifications



ОКП 58 4200


Дата введения 01.01.88


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР


РАЗРАБОТЧИКИ


А.А.Музыко (руководитель темы); Э.Н.Кодыш, канд. техн. наук; И.Б.Баранова; В.И.Пименова; Г.И.Бердичевский, д-р техн.наук; А.Е.Кузьмичев, канд. техн. наук; В.И.Деньщиков; В.П.Ковтунов, канд. техн. наук; В.И.Чернобаев, канд. техн. наук.


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.05.87 № 91


3. ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 300 мм)


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД,

на который дана ссылка



Номер пункта, подпункта



ГОСТ 5781-82

ГОСТ 6727-80

ГОСТ 8829-85

ГОСТ 10060-87

ГОСТ 10180-90

ГОСТ 10181.0-81

ГОСТ 10181.3-81

ГОСТ 10884-81

ГОСТ 10922-90

ГОСТ 12730.0-78

ГОСТ 12730.1-78

ГОСТ 12730.5-84

ГОСТ 13015.0-83

ГОСТ 13015.1-81

ГОСТ 13015.2-81

ГОСТ 13015.3-81

ГОСТ 13015.4-84

ГОСТ 17624-87

ГОСТ 17625-83

ГОСТ 18105-86

ГОСТ 22362-77

ГОСТ 22690-88

ГОСТ 22904-78

ГОСТ 23009-78

ГОСТ 23858-79

ГОСТ 25820-83

ГОСТ 26633-91

СНиП 2.01.01-82

СНиП 2.03.01-84

СНиП 2.03.04-84

СНиП 2.03.11-85



1.3.8

1.3.8

3.1

3.3

3.2

3.5

3.5

1.3.8

3.7

3.4; 3.6

3.6

3.4

1.3.2; 1.3.12; 3.9

2.1; 3.9

1.4.1; 3.9

2.4; 3.9

3.9; 4.1

3.2

3.10

3.2

3.8

3.2

3.10

1.2.4

3.7

1.3.3; 1.3.8

1.3.3

Вводная часть

Вводная часть

Вводная часть

1.3.6



ПЕРЕИЗДАНИЕ. Октябрь 1991 г.



Настоящий стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.


Плиты применяют:

для отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического .воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;

для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).

Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.


1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.

1.2. Основные параметры и размеры

1.2.1. Форма и основные размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1.

1.2.2. Основные параметры плит должны соответствовать указанным:

в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурой сталью класса А-IIIв.

1.2.3. В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.2.4. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном приложении, содержат следующие обозначения основных характеристик плит:

первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);

вторая группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);

третья группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).

Пример условного обозначения (марки)  плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:

П2-1АтV-2

То же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:

П1- ЗIVЛ-Н

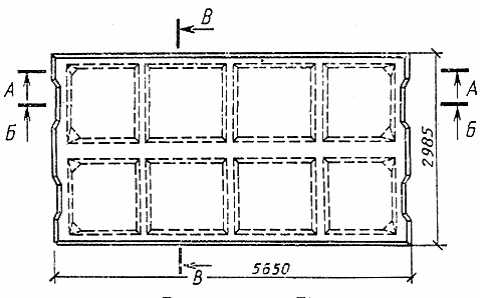

Плита типоразмера П1

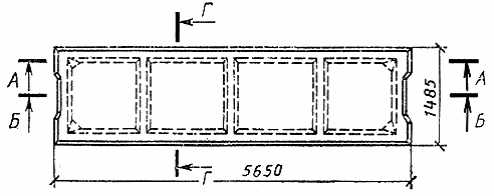

Плита типоразмера П2

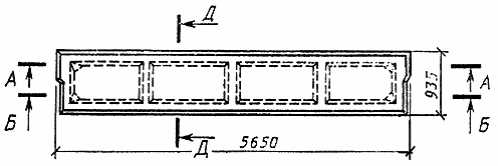

Плита типоразмера П3


Черт. 1

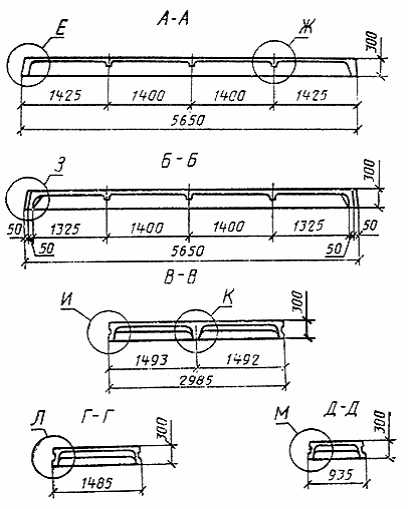

Черт. 2

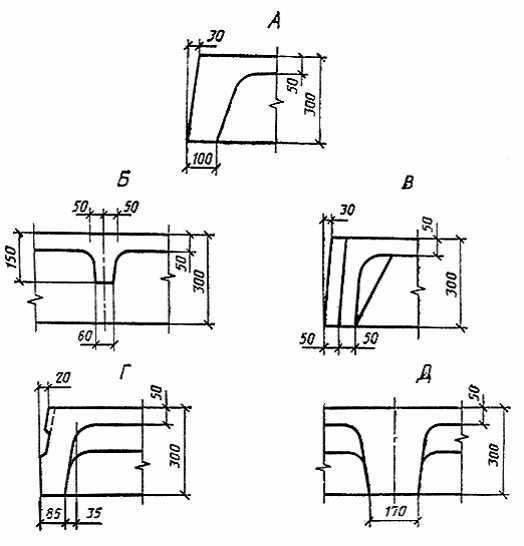

Черт. 3


Таблица 1



Типоразмер плиты

Основные размеры плиты, мм


Масса плиты (справочная),


Назначение плиты


Длина

Ширина

т


П1


5650


2985


3,85 (3,08)


Рядовые


П2


5650


1485


1,90 (1,52)


Рядовые и межколонные

П3


5650


935


1,45 (1,16)


Межколонные пристенные

Примечание. Масса плиты приведена без  скобок для тяжелого бетона средней плотности 2500 кг/м3, в скобках - для легкого бетона средней плотности 2000 кг/м3.



Таблица 2




Класс напря- гаемой



Марка плиты


Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке


Напрягаемая арматура



Класс бетона


Переда- точная проч

Предва- рительное напряжение

в арматуре

до обжатия бетона


Расход

материалов


арма- туры







в край- нем ребре

в сред-

нем ребре

по проч- ности на

сжатие

ность бетона,

МПа


МПа


кгс/см2


Бетон, м3


Сталь, кг



Па

кгс/м2

Па

кгс/м2










П1-1АтV

4900

500

5880

600

1img812

2img912






100,0


П1-2АтV

7350

750

8820

900

1img1014

2img1114

В22,5

16




112,0


П1-ЗАтV

9900

1010

11960

1220

1img1216

2img1316






123,8


П1-4АтV

12750

1300

15390

1570

1img1418

2img1518

В27,5

19

540

5500


138,9


П1-5АтV

16180

1650

19410

1980

1img1620

2img1720






149,3


П1-6АтV

19610

2000

23630

2410

1img1822

2img1922

В30

21




184,9


П1-7АтV

24810

2530

29810

3040

1img2025

2img2125

В40

28

590

6000

1,54

204,5

Ат-V

П1-1АтVЛ

5190

530

6270

640

1img2212

2img2312






100,0


П1-2АтVЛ

7650

780

9210

940

1img2414

2img2514

В22,5

16




112,0


П1-ЗАтVЛ

10290

1050

12350

1260

1img2616

2img2716






123,8


П1-4АтVЛ

13140

1340

15780

1610

1img2818

2img2918

В27,5

19




138,9


П1-5АтVЛ

16180

1650

19410

1980

1img3020

2img3120



540

5500


149,3


П1-6АтVЛ

19120

1950

22940

2340

1img3222

2img3322

В30

21




184,9


П2-1АтV











0,76

48,6


П2-1АтV-1

4900

500

5880

600

1img3412

-

В22,5

16



0,84

70,3


П2-1АтV-2











0,83

71,1


П2-1АтV-3

4900

500

5880

600

1img3512

-

В22,5

16



0,79

78,6


П2-2АтV

7350

750

8820

900

1img3614

-






54,2


П2-3АтV

9900

1010

11960

1220

1img3716

-

В27,5

19

540

5500

0,76

60,1


П2-4АтV

12750

1300

15390

1570

1img3818







66,9


П2-5АтV

16180

1650

19410

1980

1img3920

-

В30

21




72,1


П2-6АтV

19610

2000

23630

2410

1img4022






0,76

87,1


П2-7АтV

24810

2530

29810

3040

1img4125

-

В40

28

590

6000


96,9


П2-8АтV

26770

2730

32160

3280

2img4220




640

6500


117,3

Ат-V

П2-1АтVЛ












48,6


П2- 1АтVЛ-1

5190

530

6270

640

1img4312

-

В22,5

 16



0,84

70,3


П2-1АтVЛ-2











0,83

71,1


П2-1АтVЛ-3











0,79

78,6


П2-2АтVЛ

7650

780

9210

940

1img4414

-



540

5500


54,2


П2-3АтVЛ

10290

1050

12350

1260

1img4516






0,76

60,1


П2-4АтVЛ

13140

1340

15780

1610

1img4618

-

В27,5

19




66,9


П2-5АтVЛ

16180

1650

19410

1980

1img4720

-

В30

21




72,1


П2-6АтVЛ

19120

1950

22940

2340

1img4822

-






87,1


П3-1АтV

6760

690

8140

830

1img4912

-

В22,5

16




54,6


П3-2АтV

10100

1030

12160

1240

1img5014

-

В27,5

19

490

5000


58,2


П3-ЗАтV

12940

1320

15590

1590

1img5116







62,4


П3-4АтV

16370

1670

19710

2010

1img5218

-

В30

21

540

5500


67,2


П3-5АтV

20590

2100

24810

2530

1img5320




590

6000


78,7

Ат-V

П3-6АтV

25000

2550

30000

3060

1img5422

-



640

6500

0,58

84,7


П3-1АтVЛ

6760

690

8140

830

1img5512

-

В22,5

16

490

5000


54,6


.ПЗ-2АтVЛ

9800

1000

11760

1200

1img5614

-

В27,5

19

540

5500


58,2


П3-3АтVЛ

12750

1300

15300

1560

1img5716







62,4


П3- 4АтVЛ

15200

1550

18340

1870

1img5818

-

В30

21

590

6000


67,2


П3-5АтVЛ

19610

2000

23630

2410

1img5920




640

6500


78,7


П1-1АтIVС

5290

540

6370

650

1img6014

2img6114

В20

14

340

3500


107,1


П1-2АтIVС

7450

760

8920

910

1img6216

2img6316






120,4


П1-3АтIVС

9610

980

11570

1180

1img6418

2img6518

В22,5

16

340

3500


133,4

Ат-IVС

П1- 4АтIVС

11470

1170

13820

1410

1img6620

2img6720





1,54

149,3


П1-5АтIVС

15100

1540

18140

1850

1img6822

2img6922

В27,5

18

390

4000


161,3


П1-6АтIVС

18830

1920

22650

2310

1img7025

2img7125

В30

21

390

4000


204,5


П1-7АтIVС

21180

2160

25490

2600

2img7220

4img7320

В40

28

500

5100


228,5


П1-1АтIVСЛ

5490

560

6670

680

1img7414

2img7514

В20

14




107,1


П1-2АтIVСЛ

7740

790

9310

950

1img7616

2img7716



340

3500


120,4


П1-3АтIVСЛ

9900

1010

11960

1220

1img7818

2img7918

В22,5

16



1,54

133,4


П1-4АтIVСЛ

12450

1270

15000

1530

1img8020

2img8120






149,3


П1-5АтIVСЛ

14510

1480

17450

1780

1img8222

2img8322

В27,5

19

390

4000


161,3


П1-6АтIVСЛ

20000

2040

24020

2450

1img8425

2img8525

В30

21

500

5100


204,5

Ат-IVС

П2-1АтIVС











0,76

52,2


П2-1АтIVС-1











0,84

73,9


П2-1АтIVС-2

5290

540

6370

650

1img8614

-

В20

14



0,83

74,7


П2-1АтIVС-3









340

3500

0,79

82,2


П2-2АтIVС

7450

760

8920

910

1img8716

-






58,4


П2-3AтIVС

9610

980

11570

1180

1img8818

-

В22,5

16




64,9


П2-4AтIVС

12170

1240

13820

1410

1img89 20

-





0,76

72,1


П2-5АтIVС

15100

1540

18140

1850

1img9022

-

В27,5

19

390

4000


78,1


П2- 6АтIVС

18830

1920

22650

2310

1img9125

-

В30

21

390

4000


96,9


П2- 7AтIVС

21180

2160

25490

2600

2img9220

-






108,9


П2-8AтIVС

26480

2700

31870

3250

2img9322

-

В40

28

500

5100

0,76

129,3


П2-1АтIVСЛ












52,2


П2-1АтIVCЛ-1

5490

560

6670

680

1img9414

-

В20

14

340

3500

0,84

73,9


П2-1AтIVCЛ-2











0,83

74,7


П2-1АтIVСЛ-3











0,79

82,2


П2-2АтIVСЛ

7740

790

9310

950

1img9516







58,4

Ат-IVС

П2- ЗАтIVСЛ

9900

1010

11960

1220

1img9618

-

В22,5

16

340

3500


64,9


П2-4АтIVСЛ

12450

1270

15000

1530

1img9720






0,76

72,1


П2-5AтIVСЛ

14510

1480

17450

1780

1img9822

-

В27,5

19

390

4000


78,1


П2-6АтIVСЛ

20000

2040

24020

2450

1img9925

-

В30

21

500

5100


96,9


П3-1АтIVС

6670

680

8040

820

1img10014







58,2


П3-2АтIVС

9120

930

10980

1120

1img10116

-

В22,5

16

340

3500


62,4


П3-3АтIVС

13920

1420

16770

1710

1img10218

-

В27,5

19

440

4500


67,2


П3-4АтIVС

16860

1720

20300

2070

1img10320




440

4500


72,4


П3-5АтIVС

19220

1960

23140

2360

1img10422

-

В30

21




84,7


П3-6АтIVС

25690

2620

30890

3150

1img10525




500

5100


94,5


П3-1АтIVСЛ

6760

690

8140

830

1img10614






0,58

58,2

Ат-IVC

П3-2АтIVСЛ

8330

850

10000

1020

1img10716

-

В22,5

16

340

3500


62,4


П3-3АтIVСЛ

13140

1340

15780

1610

1img10818

-

В27,5

19




67,2


П3-4АтIVСЛ

15690

1600

18920

1930

1img10920




500

5100


72,4


П3-5АтIVСЛ

18140

1850

21770

2220

1img11022

-

В30

21




84,7


П3-6АтIVСЛ

22360

2280

26870

2740

1img11125







94,5



Таблица 3



Класс напря- гаемой

арматуры


Марка

плиты



Равномерно распределенная нагрузка на плиту

при коэффициенте

надежности по нагрузке


Напрягаемая арматура




Класс бетона по прочности



Передаточная прочность бетона, МПа

Предва-рительное напряжение в арматуре до обжатия бетона


Расход

материалов









в крайнем ребре


в среднем ребре

на сжатие



МПа


кгс/см2


Бетон, мimg114


Сталь, кг




Па

кгс/м2

Па

кгс/м2









 Ат-

П1-1АтVСК

3820

390

4600

470

1img11512

2img11622




6000


100,0

VСК

П1-2АтVСК

5780

590

6960

710

1img117 14

2img11814

В27,5

19


 6000


112,0


П1-ЗАтVСК

7450

760

9020

920

1img119 16

2img12016






123,8


П1-4АтVСК

10000

1020

12060

1230

1img121 18

2img12218

В30

21

640

6500


138,9


П1-5АтVСК

12650

1290

15200

1550

1img123 20

2img12420






149,3


П1-6АтVСК

15100

1540

18140

1850

1img125 22

2img12622






184,9


П1-7АтVСК

16280

1660

19610

2000

1img127 25

2img12825

В40

28



1,54

204,5


П1-1АтVСКЛ

4210

430

5090

520

1img129 12

2img13012



590

6000


100,0


П1-2АтVСКЛ

5980

610

7250

740

1img131 14

2img13214

В27,5

19




112,0


П1-ЗАтVСКЛ

7750

790

9310

950

1img133 16

2img13416



640

6500


123,8


П1-4АтVСКЛ

10000

1020

12060

1230

1img135 18

2img13618

В30

21




138,9


П1-5АтVСКЛ

12650

1290

15200

1550

1img137 20

2img13820






149,3


П2-1АтVСК











0,76

48,6


П2-1АтVСК-1











0,84

70,3


П2-1АтVСК-2

3820

390

4600

470

1img139 12

-

В27,5

19

 590

 6000

0,83

71,1


П2-1АтVСК-3











0,79

78,6


П2-2АтVСК

5780

590

6960

710

1img140 14

-



640

6500

0,76

54,2


П2-3АтVСК

7450

760

9020

920

1img141 16

-






60,1


П2-4АтVСК

10000

1020

12060

1230

1img142 18

-






66,9


П2-5АтVСК

12650

1290

15200

1550

1img143 20

-

В30

21




72,1


П2-6АтVСК

15100

1540

18140

1850

1img144 22

-






87,1


П2-7АтVСК

16280

1660

19610

2000

1img145 25

-

В40

28




96,9


П2-8АтVСК

19610

2000

23530

2400

2img146 20

-


32




117,3


П2-1АтVСКЛ











0,76

48,6


П2-1АтVСКЛ-1

4210

430

5090

520

1img147 12

-



590

6000


70,3


П2-1АтVСКЛ-2







В27,5

19




71,1


П2-1АтVСКЛ-3












78,6


П2-2АтVСКЛ

5980

610

7250

740

1img148 14

-






54,2


П2-3АтVСКЛ

7750

790

9310

950

1img149 16

-






60,1


П2-4АтVСКЛ

10000

1020

12060

1230

1img150 18

-

В30

21

640

6500


66,9


П2-5АтVСКЛ

12650

1290

15200

1550

1img151 20

-






72,1


П3-1АтVСК

3920

400

4700

480

1img152 12

-

В22,5

16




54,6


П3-2АтVСК

6860

700

8330

850

1img153 14

-

В27,5

19




58,2


П3-ЗАтVСК

10590

1080

12740

1300

1img154 16

-






62,4


П3-4АтVСК

15300

1560

18430

1880

1img155 18

-

В30

21




67,2


П3-5АтVСК

19120

1950

23040

2350

1img156 20

-






78,7


П3-1АтVСКЛ

4120

420

5000

510

1img157 12

-

В22,5

16

640

6500

 0,58

54,6


ПЗ-2АтVСКЛ

6860

700

8330

850

1img158 14

-

В27,5

19




58,2


П3-3АтVСКЛ

10590

1080

12740

1300

1img159 16

-






62,4


П3- 4АтVСКЛ

14700

1500

17650

1800

1img160 18

-

В30

21




67,2

А-IV

П1-1АIV

4020

410

4900

500

1img161 14

2img16214

В20

14




107,1


П1-2АIV

5780

590

6960

710

1img163 16

2img16416

В22,5

16




120,4


П1-3АIV

7940

810

9610

980

1img165 18

2img16618






133,4


П1-4АIV

10100

1030

12160

1240

1img167 20

2img16820

В30

21

500

5100

1,54

149,3


П1-5АIV

12550

1280

15100

1540

1img169 22

2img17022






161,3


П1-6АIV

16370

1670

19710

2010

1img171 25

2img17225






204,5


П1-7АIV

17650

1800

21180

2160

2img173 20

4img17420

В40

28




228,5


П1-1АIVЛ

4410

450

5290

540

1img175 14

2img17614

В20

14




107,1


П1-2АIVЛ

5880

600

7150

730

1img177 16

2img17816

В22,5

16




120,4


П1-3АIVЛ

8330

850

10000

1020

1img179 18

2img18018






133,4


П1-4АIVЛ

10290

1050

12450

1270

1img181 20

2img18220

ВЗ0

21




149,3


П1-5АIVЛ

12840

1310

15490

1580

1img183 22

2img18422






161,3


П1-6АIVЛ

15490

1580

18630

1900

1img185 25

2img18625






204,5


П2-1АIV











0,76

52,2


П2-1АIV-1











0,84

73,9


П2-1АIV-2

4020

410

4900

500

1img187 14

-

В20

14



0,83

74,7


П2-1АIV-3









500

5100

0,79

82,2


П2-2АIV

5780

590

6960

710

1img188 16

-

В22,5

16




58,4


П2-3АIV

7940

810

9610

980

1img189 18

-






64,9


П2-4АIV

10100

1030

12160

1240

1img190 20

-

В30

21




72,1


П2-5АIV

12550

1280

15100

1540

1img191 22

-





0,76

78,1


П2-6АIV

16370

1670

19710

2010

1img192 25

-






96,9


П2-7АIV

17650

1800

21180

2160

2img193 20

-

В40

28




108,9


П2-1АIVЛ












52,2


П2-1АIVЛ-1











0,84

73,9


П2-1АIVЛ-2

4410

450

5290

540

1img194 14

-

В20

14



0,83

74,7


П2-1АIVЛ-3











0,79

82,2


П2-2АIVЛ

5880

600

7150

730

1img195 16

-

В22,5

16




58,4


П2-3АIVЛ

8330

850

10000

1020

1img196 18

-






64,9


П2-4АIVЛ

10290

1050

12450

1270

1img197 20

-





0,76

72,1


П2-5АIVЛ

12840

1310

15490

1580

1img198 22

-

В30

21




78,1


П2-6АIVЛ

15480

1580

18630

1900

1img199 25

-



500

5100


96,9


П3-1АIV

5100

520

6170

630

1img200 14

-

В27,5

19




58,2


П3-2АIV

8330

850

10000

1020

1img201 16







62,4


П3-3АIV

12650

1290

15200

1550

1img202 18

-






67,2


П3-4АIV

15780

1610

19020

1940

1img203 20

-

В30

21




72,4


П3-5АIV

18630

1900

22450

2290

1img204 22

-





0,58

84,7


П3-1АIVЛ

5390

550

6570

670

1img205 14

-

В27,5

19




58,2


П3-2АIVЛ

8330

850

10000

1020

1img206 16







62,4


П3-3АIVЛ

12550

1280

15100

1540

1img207 18

-

В30

21




67,2


П3-4АIVЛ

15690

1600

18820

1920

1img208 20

-






72,4


Примечания к табл. 2 и 3:

1. В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.

2. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, А-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVC на А-IV, А-IV на Ат-IVК.

3. Нагрузки определены без учета веса плиты и при коэффициенте надежности по назначению img209=1,0.

4. В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.

5. Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.

1.3. Характеристики

1.3.1. Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.

1.3.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по отклонениям толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления плит.

1.3.3. Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/мimg210 по ГОСТ 26633-91 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/мimg211 включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.5. Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.

При поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85% класса бетона по прочности на сжатие.

1.3.6. Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.

Показатели проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85) и указанным в заказе на изготовление плит.

1.3.7. Для армирования плит следует применять арматурную сталь следующих видов и классов:

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VCК и Ат-IVК, горячекатаную стержневую класса А-IV;

в качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

Допускается в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.

1.3.8. Арматурная сталь должна удовлетворять требованиям:

термомеханически упрочненная арматурная сталь классов Ат-V, Ат-VCK, Ат-IVК и Ат-IIIC - ГОСТ 10884-81;

стержневая горячекатаная арматурная сталь классов А-V, А-IV и А- III - ГОСТ 5781-82;

арматурная проволока класса Вр-I - ГОСТ 6727-80.

1.3.9. Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.

1.3.10. Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10%.

1.3.11. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.


Таблица 4

мм



Наименование отклонения геометрического параметра



Наименование геометрического параметра



Пред. откл.



    Отклонение от линейного размера


    Длина плиты



±10



    Ширина плиты: 935


±4



                                1485


±5



                                2985


±8



    Высота плиты


±5



    Толщина полки, размеры ребер


- 3, + 5



    Размер, определяющий

положение проемов, отверстий и вырезов



5



    Размер, определяющий

положение закладных изделий

в плоскости плиты:






         опорные изделия


5



  дополнительные изделия


10



         из плоскости плиты


3


    Отклонение от прямолинейности профиля наружных боковых поверхностей плит:

    на заданной длине 1000



-



3


    на всей длине


-


8


    Отклонение от плоскости нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты




-




10


    Отклонение от равенства диагоналей верхней плоскости плиты



-



16



1.3.12. Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.

Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:

А6 - на лицевой поверхности плиты;

А7 - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).

1.3.13. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;

поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

1.4. Маркировка

1.4.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.


2. Приемка


2.1. Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.

2.2. Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:

по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

2.3. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

2.4. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).


3. Методы контроля


3.1. Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

Значения контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:

в табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.

3.2. Прочность бетона плит следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690.0-88 - ГОСТ 22690.4-88-, а также другими методами, предусмотренными стандартами на методы испытания бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

3.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

3.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.4-84.

3.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83и ГОСТ 22904-78.

Таблица 5





Марка  плиты

Контрольные равномерно распределенные нагрузки для оценки

прочности плит,

Па (кгс/мimg212 ), при

Контрольные равномерно распределенные нагрузки img213, Па (кгс/мimg214),  контрольные прогибы img215, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.



14

28

100
































П1-1АтV


9220 (940)


10890 (1110)


5030 (513)


0,83


0,51


5100 (520)


0,83


0,50


4900 (500)


0,84


0,47


П1-2АтV


13340 (1360)


15600 (1590)


7680 (783)


1,28


0,66


7680 (783)


1,26


0,63


7350 (750)


1,25


0,58


П1-3АтV


17600 (1796)


20500 (2089)


10450 (1066)


1,56


0,76


10330 (1053)


1,52


0,72


9900 (1010)


1,50


0,66


П1-4АтV


22400 (2284)


25950 (2646)


13820 (1409)


1,99


0,93


13600 (1387)


1,93


0,85


12750 (1300)


1,82


0,74


П1-5АтV


28160 (2872)


32540 (3318)


17880 (1823)


2,3


1,04


17450 (1780)


2,2


0,94


16180 (1650)


2,10


0,81


П1-6АтV


33900 (3460)


39130 (3990)


22440 (2288)


2,94


1,27


21580 (2201)


2,75


1,12


19610 (2000)


2,51


0,87


П1-7АтV


43150 (4400)


49670 (5065)


28840 (2941)


3,73


1,51


27470 (2801)


3,47


1,31


24810 (2530)


3,11


1,00


П1-1АтVЛ


9500 (970)


11150 (1137)


5420 (553)


1,00


0,59


5420 (553)


1,0


0,58


5190 (530)


1,0


0,55


П1-2АтVЛ


13630 (1390)


15860 (1617)


8120 (828)


1,55


0,79


8040 (820)


1,53


0,76


7650 (780)


1,51


0,71


П1-3АтVЛ


17890 (1824)


20950 (2136)


11200 (1140)


1,90


0,94


10980 (1120)


1,85


0,90


10290 (1050)


1,76


0,81


П1-4АтVЛ


22860 (2331)


26400 (2692)


14600 (1489)


2,39


1,12


14180 (1446)


2,31


1,09


13140 (1340)


2,12


0,92


П1-5АтVЛ


27970 (2852)


32200 (3288)


17650 (1800)


2,62


1,22


17130 (1747)


2,50


1,14


16180 (1650)


2,30


0,99


П1-6АтVЛ


32900 (3356)


37900 (3864)


21900 (2234)


3,23


1,42


21240 (2166)


3,06


1,27


19120 (1950)


2,72


1,00


П2-1АтV

П2-1АтV-1

П2-1АтV-2

П2-1АтV-3



9220 (940)



10890 (1110)



5030 (513)



0,83



0,51



5100 (520)



0,83



0,50



4900 (500)



0,84



0,47


П2-2АтV


13340 (1360)


15600 (1590)


7680 (783)


1,28


0,66


7680 (783)


1,26


0,63


7350 (750)


1,25


0,58


П2-3АтV


17600 (1796)


20500 (2089)


10450 (1066)


1,56


0,76


10330 (1053)


1,52


0,72


9900 (1010)


1,50


0,66


П2-4АтV


22400 (2284)


25950 (2646)


13820 (1409)


1,99


0,93


13600 (1387)


1,93


0,85


12750 (1300)


1,82


0,74


П2-5АтV


28160 (2872)


32540 (3318)


17880 (1823)


2,3


1,04


17450 (1780)


2,2


0,94


16180 (1650)


2,10


0,81


П2-6АтV


33900 (3460)


39130 (3990)


22440 (2288)


2,94


1,27


21580 (2201)


2,75


1,12


19610 (2000)


2,51


0,87


П2-7АтV


43150 (4400)


49670 (5065)


28840 (2941)


3,73


1,51


27470 (2801)


3,47


1,31


24810 (2530)


3,11


1,00


П2-8АтV


45900 (4686)


52900 (5391)


30500 (3106)


3,57


1,54


29200 (2980)


3,40


1,32


26770 (2730)


3,26


1,01


П2-1АтVЛ

П2-1АтVЛ-1

П2-1АтVЛ-2

П2-1АтVЛ-3



9500 (970)



11150 (1137)



5420 (553)



1,00



0,59



5420 (553)



1,00



0,58



5190 (530)



1,0



0,55


П2-2АтVЛ


13630 (1390)


15860 (1617)


8120 (828)


1,55


0,79


8040 (820)


1,53


0,76


7650 (780)


1,51


0,71


П2-3АтVЛ


17890 (1824)


20950 (2136)


11200 (1140)


1,90


0,94


10980 (1120)


1,85


0,90


10290 (1050)


1,76


0,81


П2-4АтVЛ


22860 (2331)


26400 (2692)


14600 (1489)


2,39


1,12


14180 (1446)


2,31


1,09


13140 (1340)


2,12


0,92


П2-5АтVЛ


27970 (2852)


32200 (3288)


17650 (1800)


2,62


1,22


17130 (1747)


2,50


1,14


16180 (1650)


2,30


0,99


П2-6АтVЛ


32900 (3356)


37900 (3864)


21900 (2234)


3,23


1,42


21240 (2166)


3,06


1,27


19120 (1950)


2,72


1,00


П3-1АтV


18010 (1836)


21000 (2141)


10930 (1115)


1,51


0,93


10840 (1105)


1,50


0,91


10020 (1022)


1,45


0,87


П3-2АтV


23470 (2393)


27240 (2778)


14650 (1494)


1,78


1,06


14350 (1463)


1,73


1,02


13280 (1354)


1,65


0,95


П3-3АтV


28200 (2876)


32660 (3330)


17860 (1821)


1,85


1,09


17440 (1778)


1,79


1,03


16090 (1641)


1,69


0,95


П3-4АтV


34210 (3488)


39510 (4029)


22290 (2273 )


2,04


1,17


21570 (2200)


1,94


1,08


19660 (2005)


1,80


0,96


П3-5АтV


44340 (4521)


51090 (5210)


29630 (3021)


2,68


1,36


28180 (2894)


2,52


1,19


25690 (2620)


2,30


0,94


П3-6АтV


48560 (4952)


55930 (5703)


33126 (3378)


3,18


1,53


31590 (3221)


3,00


1,33


28210 (2877)


2,69


1,01


П3-1АтVЛ


17750 (1810)


20610 (2102)


11140 (1136)


1,65


1,05


11040 (1126)


1,63


1,02


10020 (1022)


1,54


0,96


П3-2АтVЛ


22840 (2329)


25780 (2629)


14650 (1494)


1,81


1,11


14350 (1463)


1,75


1,07


13050 (1331)


1,64


0,98


П3-3АтVЛ


27800 (2835)


32100 (3273)


18060 (1842)


1,87


1,13


17540 (1789)


1,80


1,07


16000 (1632)


1,66


0,96


П3-4АтVЛ


32030

(3266)


36930

(3766)


21150

(2157)


2,07


1,20


20440

(2084)


1,97


1,21


18520

(1889)


1,80


0,97


П3-5АтVЛ


39480 (4026)


45450 (4635)


26630 (2715)


2,67


1,37


25600 (2610)


2,52


1,22


22960

(2341)


2,27


0,96



Продолжение табл. 5





Марка плиты


Контрольные равномерно распределенные нагрузки для оценки прочности плит,     Па (кгс/м2 ),


Контрольные равномерно распределенные нагрузки img227,  Па (кгс/м2), контрольные прогибы img228, см, относительные прогибы  для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.



при


14


28


100

































П1-1АтIVС


9430 (962)


11630 (1186)


5620 (573)


1,29


0,72


5550 (566)


1,29


0,71


5290 (540)


1,29


0,69


П1-2АтIVС


12930 (1318)


15780 (1609)


8040 (820)


1,53


0,80


7970 (713)


1,51


0,78


7450 (760)


1,48


0,74


П1-3АтIVС


16430 (1675)


19920 (2031)


10450 (1066)


1,84


0,94


10260 (1046)


1,81


0,90


9610 (980)


1,74


0,83


П1-4АтIVС


20550 (2096)


24800 (2530)


13470 (1374)


2,07


1,05


13170 (1343)


2,0


0,99


11470 (1170)


1,9


0,9


П1-5АтIVС


25320 (2582)


30460 (3106)


18440 (1880)


2,28


1,10


17850 (1820)


2,16


1,00


15100 (1540)


1,97


0,85


П1-6АтIVС


32630 (3327)


39130 (3990)


23110 (2357)


2,68


1,28


22190 (2263)


2,51


1,14


18830 (1920)


2,25


0,93


П1-7АтIVС


35170 (3586)


42140 (4297)


24250 (2473)


2,47


1,09


23200 (2366)


2,31


0,92


21180 (2160)


2,12


0,67


П1-1АтIVСЛ


9090 (927)


11720 (1195)


5940 (606)


1,41


0,79


5820 (593)


1,39


0,77


5490 (560)


1,37


0,73


П1-2АтIVСЛ


13230 (1349)


16040 (1636)


8460 (863)


1,73


0,93


8320 (848)


1,71


0,91


7740 (790)


1,66


0,85


П1-3АтIVСЛ


16730 (1706)


20190 (2059)


10980 (1120)


2,13


1,11


10790 (1100)


2,08


1,07


9900 (1010)


1,97


0,98


П1-4АтIVСЛ


20860 (2127)


25090 (2558)


13980 (1426)


2,20


1,12


13590 (1386)


2,11


1,05


12450 (1270)


1,96


0,94


П1-5АтIVСЛ


24190 (2467)


29040 (2961)


16740 (1707)


2,43


1,21


16080 (1640)


2,29


1,12


14510 (1480)


2,06


0,95


П1-6АтIVСЛ


33090 (3374)


39580 (4036)


23560 (2402)


3,37


1,37


22600 (2306)


2,84


1,20


20000 (2040)


2,40


0,88


П2-1АтIVС

П2-1АтIVС-1

П2-1АтIVС-2

П2-1АтIVС-3



9430 (962)



11630 (1186)



5620 (573)



1,29



0,72



5550 (566)



1,29



0,71



5290 (540)



1,29



0,69


П2-2АтIVС


12930 (1318)


15780 (1609)


8040 (820)


1,53


0,80


7970 (813)


1,51


0,78


7450 (760)


1,48


0,74


П2-3АтIVС


16430 (1675)


19920 (2031)


10450 (1066)


1,84


0,94


10260 (1046)


1,81


0,90


9610 (980)


1,74


0,83


П2-4АтIVС


20550 (2096)


24800 (2530)


13470 (1374)


2,07


1,05


13170 (1343)


2,0


0,99


12170 (1240)


1,9


0,9


П2-5АтIVС


25320 (2582)


30460 (3106)


18440 (1880)


2,28


1,10


17850 (1820)


2,16


1,00


15100 (1540)


1,97


0,85


П2-6АтIVС


32630 (3327)


39130 (3990)


23110 (2357)


2,68


1,28


22190 (2263)


1,51


1,14


18830 (1920)


2,25


0,93


П2-7АтIVС


35170 (3586)


42140 (4297)


24250 (2473)


2,47


1,09


23200 (2366)


2,31


0,92


21180 (2160)


2,12


0,67


П2-8АтIVС


43750 (4461)


52310 (5334)


31830 (3246)


3,55


1,52


30000 (3060)


3,38


1,29


26480 (2700)


3,0


0,92


П2-1АтIVСЛ

П2-1АтIVСЛ-1

П2-1АтIVСЛ-2

П2-1АтIVСЛ-3



9090 (927)



11720 (1195)



5940 (606)



1,41



0,79



5820 (593)



1,39



0,77



5490 (560)



1,37



0,73


П2-2АтIVСЛ


13230 (1349)


16040 (1636)


8460 (863)


1,73


0,93


8320 (848)


1,71


0,91


7740 (790)


1,66


0,85


П2-3АтIVСЛ


16730 (1706)


20190 (2059)


10980 (1120)


2,13


1,11


10790 (1100)


2,08


1,07


9900 (1010)


1,97


0,98


П2-4АтIVСЛ


20860 (2127)


25090 (2558)


13980 (1426)


2,20


1,12


13590 (1386)


2,11


1,05


12450 (1270)


1,96


0,94


П2-5АтIVСЛ


24190 (2467)


29040 (2961)


16740 (1707)


2,43


1,21


16080 (1640)


2,29


1,12


14510 (1480)


2,06


0,95


П2-6АтIVСЛ


33090 (3374)


39580 (4036)


23560 (2402)


3,37


1,37


22600 (2306)


2,84


1,20


20000 (2040)


2,40


0,88


П3-1АтIVС


17080 (1742)


20790 (2120)


10930 (1115)


1,44


0,92


10840 (1105)


1,42


0,9


9910 (1011)


1,36


0,85


П3-2АтIVС


21060 (2148)


25520 (2602)


13930 (1421)


1,71


1,05


13620 (1389)


1,66


1,01


12380 (1262)


1,56


0,93


П3-3АтIVС


28850 (2942)


34740 (3543)


19710 (2010)


1,97


1,16


19250 (1963)


1,88


1,08


17180 (1752)


1,74


0,96


П3-4АтIVС


33600 (3426)


40360 (4116)


23110 (2357)


2,03


1,19


22290 (2273)


1,92


1,10


20100 (2050)


1,77


0,97


П3-5АтIVС


37500 (3824)


44990 (4588)


26420 (2694)


2,19


1,26


25230 (2578)


2,05


1,14


22520 (2296)


1,85


0,97


П3-6АтIVС


47970 (4892)


57400 (5853)


35090 (3578)


3,11


1,57


33130 (3378)


2,87


1,35


28980 (2955)


2,52


1,01


П3-1АтIVСЛ


16960 (1729)


20530 (2093)


11350 (1157)


1,61


1,05


11140 (1136)


1,58


1,03


9970 (1017)


1,47


0,95


П3-2АтIVСЛ


21020 (2143)


25340 (2584)


13420 (1368)


1,73


1,11


13000 (1326)


1,67


1,06


12480 (1273)


1,53


0,96


П3-3АтIVСЛ


32870 (3352)


32870 (3352)


19190 (1957)


1,98


1,19


18370 (1873)


1,87


1,11


16410 (1673)


1,69


0,97


П3-4АтIVСЛ


31560 (3218)


37820 (3857)


22080 (2252)


2,07


1,23


21260 (2168)


1,96


1,13


18980 (1936)


1,77


0,97


П3-5АтIVСЛ


35370 (3607)


42350 (4318)


25280 (2578)


2,29


1,31


24150 (2463)


2,15


1,19


21340 (2176)


1,91


0,97


П3-6АтIVСЛ


42270 (4310)


50520 (5152)


31070 (3168)


3,01


1,56


29310 (2989)


2,80


1,36


25590 (2610)


2,43


1,01


Таблица 6





Марка плиты


Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м2 ),


Контрольные равномерно распределенные нагрузки img240, Па (кгс/м2), контрольные прогибы img241, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.


при


14


28


100




img242 = 1,4



img243= 1,6


























П1-1AтVCK



7400 (755)


8810   (898)


3900 (400)


0,34


0,22


3900 (400)


0,32


0,20


3820 (390)


0,32


0,17


П1-2АтVСК


10700 (1091)


12600 (1282)


5980 (610)


0,50


0,24


5980 (610)


0,49


0,23


5780 (590)


0,47


0,17


П1-3АтVСК


13500 (1376)


15780 (1609)


7970 (813)


0,69


0,30


7900 (807)


0,65


0,25


7450 (760)


0,62


0,18


П1-4АтVСК


17800 (1813)


20700 (2108)


10860 (1107)


0,88


0,36


10650 (1086)


0,82


0,29


10000 (1020)


0,82


0,18


П1- 5АтVCK


22230 (2267)


25750 (2626)


13990 (1427)


1,41


0,41


13590 (1386)


1,32


0,31


12650 (1290)


1,23


0,14


П1-6АтVСК


26350 (2687)


30500 (3106)


17400 (1733)


1,50


0,48


16400 (1673)


1,31


0,36


15100 (1540)


1,12


0,17


П1-7А-тVСК


28320 (2888)


32700 (3337)


18900 (1926)


1,96


0,53


18000 (1840)


1,73


0,37


16280 (1660)


1,35


0,14


П1-1АтVСКЛ


7860 (802)


9270 (945)


4380 (447)


0,50


0,31


4380 (447)


0,49


0,29


4210 (430)


0,47


0,26


П1-2АтVСКЛ


10900 (1112)


12660 (1291)


6340 (647)


0,71


0,37


6280 (640)


0,68


0,33


5980 (610)


0,65


0,28


П1-3АтVСКЛ


13800 (1407)


16000

(1636)


8370 (853)


0,93


0,42


8240 (840)


0,89


0,38


7750 (790)


0,84


0,30


П1-4АтVСКЛ


17600 (1793)


20400 (2076)


10900 (1113)


1,16


0,49


10720 (1093)


1,11


0,43


10000 (1020)


1,04


0,33


П1-5АтVСКЛ


21980 (2241)


25500 (2596)


14250 (1453)


1,51


0,54


13800 (1406)


1,38


0,43


12650 (1290)


1,21


0,21


П2-1АтVСК   П2-1АтVСК-1 П2-1АтVСК-2 П2-1АтVСК-3



7400 (755)



8800   (898)



3900 (400)



0,34



0,22



3900

(400)



0,32



0,20



3820

(390)



0,32



0,17


П2-2АтVСК


10700 (1091)


12600 (1282)


5980 (610)


0,50


0,24


5980

(610)


0,49


0,23


5780 (590)


0,47


0,17


П2-3АтVСК


13500 (1376)


15780 (1609)


7970  (813)


0,69


0,30


7900

(807)


0,65


0,25


7450 (760)


0,62


0,18


П2-4АтVСК


17800 (1813)


20700 (2108)


10860 (1107)


0,88


0,36


10650 (1086)


0,82


0,29


10000  (1020)


0,82


0,18


П2-5АтVСК


22230 (2267)


25750 (2626)


13990 (1427)


1,41


0,41


13590 (1386)


1,32


0,31


12650 (1290)


1,23


0,14


П2-6АтVСК


26350 (2687)


30500 (3106)


17400 (1733)


1,50


0,48


16400 (1673)


1,31


0,36


15100 (1540)


1,12


0,17


П2-7АтVСК


28320 (2888)


32700 (3337)


18900 (1926)


1,29


0,53


18000 (1840)


1,73


0,37


16280 (1660)


1,35


0,14


П2-8АтVСК


33900 (3460)


39130 (3990)


22300 (2273)


2,23


0,72


21380 (2180)


2,16


0,55


19610 (2000)


1,99


0,30


П2-1АтVСКЛ

П2-1АтVСКЛ-1

П2-1АтVСКЛ-2

П2-1АтVСКЛ-3



7860 (802)



9270   (945)



4380 (447)



0,50



0,31



4380

(447)



0,49



0,29



4210 (430)



0,47



0,26


П2-2АтVСКЛ


10800 (1112)


12660 (1291)


6340 (647)


0,71


0,37


6280

(640)


0,68


0,33


5980 (610)


0,65


0,28


П2-3АтVСКЛ


13800 (1407)


16000 (1636)


8370 (853)


0,93


0,42


8240

(840)


0,89


0,38


7750 (790)


0,84


0,30


П2-4АтVСКЛ


17600

(1793)


20400 (2076)


10900 (1113)


1,16


0,49


10720 (1093)


1,11


0,43


10000 (1020)


1,04


0,33


П2-5АтVСКЛ


21980 (2241)


25500 (2596)


14250 (1453)


1,51


0,54


13800 (1406)


1,38


0,43


12650 (1290)


1,21


0,21


П3-IAтVCK


13120 (1338)


15420 (1572)


7740 (789)


0,61


0,41


7630 (778)


0,59


0,39


7110 (725)


0,57


0,35


П3-2Aт-VCK


18750 (1912)


21850 (2228)


11550 (1178)


0,88


0,54


11350 (1157)


0,84


0,50


10460 (1067)


0,80


0,44


П3-3АтVСК


25150 (2565)


29170 (2975)


15900 (1621)


1,19


0,69


15470 (1578)


1,13


0,63


14280 (1456)


1,06


0,55


П3-4АтVСК


32410 (3305)


37460 (3820)


21050 (2147)


1,63


0,89


20330 (2073)


1,54


0,80


18590 (1896)


1,43


0,68


П3-5АтVСК


38860 (3963)


44840 (4572)


25800 (2631)


2,14


1,05


24870 (2536)


2,00


0,90


22440 (2288)


1,83


0,68


П3-1АтVСКЛ


13280 (1354)


15500 (1581)


8260 (842)


0,78


0,51


8050 (821)


0,74


0,48


7350 (750)


0,70


0,43


П3-2АтVСКЛ


18510 (1887)


21480 (2190)


11770 (1200)


1,07


0,66


11450 (1168)


1,02


0,62


10470 (1068)


0,96


0,55


П3-3АтVСКЛ


24810 (2530)


28680 (2925)


15990 (1631)


1,43


0,84


15550 (1586)


1,36


0,79


14220 (1450)


1,26


0,7


П3-4АтVСКЛ


31900 (3253)


36790 (3752)


21050 (2147)


1,96


1,11


20330 (2073)


1,86


1,02


18450 (1881)


1,70


0,88



Продолжение табл. 6




Марка плиты



Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м2 ),


Контрольные равномерно распределенные нагрузки img253 , Па (кгс/м2), контрольные прогибы img254, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.



при


14


28


100





img255 =1,35



img256= 1,6


























П1-1AIV


7360 (751)


9190   (937)


4250 (433)


0,42


0,24


4250 (443)


0,40


0,20


4020 (410)


0,39


0,15


П1-2AIV


10230 (1043)


12600

(1283)


6210 (633)


0,57


0,28


6140 (626)


0,54


0,24


5780 (590)


0,51


0,18


П1-3AIV


13720 (1399)


16720 (1705)


8720

(889)


0,71


0,32


8560 (873)


0,67


0,28


7940 (810)


0,64


0,22


П1-4AIV


17220 (1756)


20860 (2127)


11200 (1140)


0,94


0,38


10900 (1113)


0,88


0,32


10100 (1030)


0,82


0,24


П1-5AIV


21190 (2161)


25600 (2607)


14300

(1451)


1,22


0,46


13820 (1409)


1,11


0,37


12550 (1280)


0,99


0,23


П1-6AIV


27380

(2792)


32900

(3356)


18690

(1906)


1,74


0,58


17910

(1826)


1,62


0,45


16370 (1670)


1,48


0,24


П1-7AIV


31190 (3181)


37400 (3817)


21440 (2186)


2,01


0,82


20530

(2093)


1,87


0,67


17650 (1800)


1,71


0,44


П1-1АIVЛ


7840 (799)


9650   (984)


4830 (493)


0,59


0,32


4710 (480)


0,56


0,28


4410 (450)


0,52


0,22


П1-2АIVЛ


10220 (1042)


12500 (1272)


6470 (660)


0,75


0,37


6340 (646)


0,71


0,33


5880 (600)


0,67


0,26


П1-3АIVЛ


14190 (1447)


17180 (1752)


9020 (920)


0,94


0,47


8800 (900)


0,90


0,43


8330 (850)


0,87


0,34


П1-4АIVЛ


17370 (1771)


20950 (2136)


11400 (1166)


1,24


0,52


11180 (1140)


1,18


0,47


10290 (1050)


1,09


0,37


П1-5АIVЛ


21500 (2192)


25840 (2635)


14500 (1479)


1,60


0,67


13950 (1422)


1,51


0,58


12840 (1310)


1,38


0,44


П1-6AIVK


25800 (2629)


30920 (3153)


18170 (1853)


2,36


0,82


17400 (1773)


2,20


0,67


15490 (1580)


1,96


0,41


П2-1АIV

П2-1АIV -1

П2-1АIV -2

П2-1АIV -3



7360 (751)



9190   (937)



4250 (433)



0,42



0,24



4250 (443)



0,40



0,20



4020 (410)



0,39



0,15


П2-2АIV


10230 (1043)


12600 (1283)


6210 (633)


0,57


0,28


6140 (626)


0,54


0,24


5780 (590)


0,51


0,18


П2-3AIV


13720 (1389)


16720

(1705)


8720 (889)


0,71


0,32


8560 (873)


0,67


0,28


7940 (810)


0,64


0,22


П2-4АIV


17220 (1756)


20860 (2127)


11200 (1140)


0,94


0,38


10900 (1113)


0,88


0,32


10100 (1030)


0,82


0,24


П2-5АIV


21190 (2161)


25600 (2607)


14300 (1451)


1,22


0,46


13820 (1409)


1,11


0,37


12550 (1280)


0,99


0,23


П2-6АIV


27380 (2792)


32900 (3356)


18690 (1906)


1,74


0,58


17910 (1826)


1,62


0,45


16370 (1670)


1,48


0,24


П2-7AIV


31190 (3180)


37400 (3817)


21440 (2186)


2,01


0,82


20530 (2093)


1,87


0,67


17650 (1800)


1,71


0,44


П2-1AIVЛ   П2-1АIVЛ-1 П2-1АIVЛ-2

П2-1АIV-3



7840 (799)



9650   (984)



4830 (493)



0,59



0,32



4710 (480)



0,56



0,28



4410 (450)



0,52



0,22


П2-2АIVЛ


10220 (1042)


12500 (1272)


6470 (660)


0,75


0,37


6340 (646)


0,71


0,33


5880 (600)


0,67


0,26


П2-3АIVЛ


14190 (1447)


17180 (1752)


9020 (920)


0,94


0,47


8800 (900)


0,90


0,43


8330 (850)


0,87


0,34


П2-4АIVЛ


17370 (1771)


20950 (2136)


11400 (1166)


1,24


0,52


11180 (1140)


1,18


0,47


10290 (1050)


1,09


0,37


П2-5АIVЛ


21500 (2192)


25840 (2635)


14500 (1479)


1,60


0,67


13950 (1422)


1,51


0,58


12840 (1310)


1,38


0,44


П2-6АIVЛ


25800

(2629)


30920 (3153)


18170 (1853)


2,36


0,82


17400 (1773)


2,20


0,67


15490 (1580)


1,96


0,41


П3-1AIV


14540 (1483)


17780 (1813)


9180 (936)


0,70


0,47


8970 (915)


0,67


0,44


8350 (851)


0,64


0,40


П3-2AIV


19700 (2009)


23900 (2437)


13000 (1326)


1,05


0,65


12590 (1284)


1,00


0,60


11530 (1176)


0,95


0,53


П3-3AIV


26800 (2733)


32310 (3295)


17960 (1831)


1,43


0,84


17440 (1778)


1,36


0,78


15920 (1623)


1,27


0,69


П3-4АIV


31870 (3250)


38320 (3908)


21880 (2231)


1,72


0,96


21050 (2147)


1,62


0,88


19040 (1942)


1,49


0,75


П3-5AIV


36610 (3733)


43930 (4480)


25800 (2631)


1,98


1,09


24660 (2515)


1,84


0,96


21970 (2240)


1,66


0,77


П3-1АIVЛ


14860 (1515)


18040 (1840)


9810 (1000)


0,90


0,60


9490 (968)


0,86


0,57


8680 (885)


0,80


0,51


П3-2АIVЛ


20070 (2047)


24220 (2470)


13620 (1389)


1,32


0,82


13210 (1347)


1,26


0,77


11910 (1214)


1,16


0,69


П3-3АIVЛ


26470 (2699)


31800 (3243)


18160 (1852)


1,71


1,04


17540 (1789)


1,63


0,98


15850 (1616)


1,49


0,87


П3-4АIVЛ


31420 (3204)


37670 (3841)


21990 (2242)


2,06


1,22


21150 (2157)


1,94


1,12


18910 (1928)


1,75


0,96




4. Транспортирование и хранение


4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

4.2. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3. Высота штабеля плит не должна превышать 2,5 м.

4.4. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.

4.5. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.


ПРИЛОЖЕНИЕ

Обязательное

Плиты с напрягаемой арматурной сталью класса А-IIIв


1. Основные параметры плит приведены:

в табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде.

в табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

2. Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:

в табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.


Таблица 7




Класс напрягаемой




Марка


Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке


Напрягаемая арматура


Класс бетона по проч-


Передаточная проч-ность

Предва- рительное напряжение в арматуре до обжатия бетона


Расход материалов


арма-туры


плиты







в край- нем

в сред- нем

ности на сжатие

бетона, МПа


МПа


кгс/см2


Бетон, м3


Сталь, кг





Па


кгс/м2

Па


кгс/м2

ребре


ребре














А-IIIв

П1-1АIIIв


5000


510


6080


620


1img268 16


2img269 16


В22,5


16





115,5




П1-2АIIIв


6670


680


8040


820


1img270 18


2img271 18






290


3000




130,0




П1-3АIIIв


8530


870


10300


1050


1img272 20


2img273 20


В27,5


19








143,8




П1-4АIIIв


10590


1080


12750


1300


1img274 22


2img275 22












161,3




П1-5АIIIв


14020


1430


16870


1720


1img276 25


2img277 25












180,9




П1-6АIIIв


15890


1620


19120


1950


2img278 20


4img279 20


В30


21








228,5




П1-7АIIIв


19610


2000


23530


2400


2img280 22


4img281 22






390


4000




252,5




П1-1АIIIвЛ


5490


560


6570


670


1img282 16


2img283 16


В22,5


16






1,54


115,5




П1-2АIIIвЛ


7060


720


8530


870


1img284 18


2img285 18












130,0




П1-3АIIIвЛ


8920


910


10690


1090


1img286 20


2img287 20


В27,5


19


290


3000




143,8




П1-4АIIIвЛ


10880


1110


13140


1340


1img288 22


2img289 22












161,3




П1-5АIIIвЛ


14320


1460


17260


1760


1img290 25


2img291 25












180,9




П1-6АIIIвЛ


16280


1660


19610


2000


2img292 20


4img293 20


В30


21








228,5




П1-7АIIIвЛ


20000


2040


24020


2450


2img294 22


4img295 22






390


4000




252,5




П2-1АIIIв


5000


510


6080


620


1img296 16


-


В22,5


16






 0,76


56,4




П2-1АIIIв-1






















 0,84


78,1




П2-1АIIIв-2


5000


510


6080


620


1img297 16


-










0,83


78,9




П2-1АIIIв-3














В22,5


16






0,79


86,4




П2-2АIIIв


6670


680


8040


820


1img298 18


-






290


3000




63,2




П2-3АIIIв


8530


870


10300


1050


1img299 20


-


В27,5


19








70,1




П2-4АIIIв


10590


1080


12750


1300


1img300 22


-












78,1




П2-5АIIIв


14020


1430


16870


1720


1img301 25














87,9




П2-6АIIIв


15890


1620


19120


1950


2img302 20


-


В30


21






0,76


108,9




П2-7АIIIв


19610


2000


23530


2400


2img303 22








390


4000




120,9




П2-8АIIIв


26080


2660


31380


3200


2img304 25


-


В40


28








148,9




П2-1АIIIвЛ
























56,4




П2-1АIIIвЛ-1


5490


560


6570


670


1img305 16


-


В22,5


16






0,84


78,1




П2-1АIIIвЛ-2





















0,83


78,9




П2-1АIIIвЛ-3






















0,79


86,4




П2-2АIIIвЛ


7060


720


8530


870


1img306 18








 290


3000




63,2




П2-3АIIIвЛ


8920


910


10690


1090


1img307 20


-


В27,5


19








70,1




П2-4АIIIвЛ


10880


1110


13140


1340


1img308 22














78,1




П2-5АIIIвЛ


14320


1460


17260


1760


1img309 25














87,4




П2-6АIIIвЛ


16280


1660


19610


2000


2img310 20


-


В30


21






0,76


108,9




П2-7АIIIвЛ


20000


2040


24020


2450


2img311 22








390


4000




120,9




П3-1АIIIв


5590


570


6760


690


1img312 14


-


В22,5


16


290


3000




58,2




П3-2АIIIв


9120


930


10980


1120


1img313 16








340


3500




62,4




П3-3АIIIв


11670


1190


14020


1430


1img314 18


-


В27,5


19








67,2




П3-4АIIIв


15390


1570


18530


1890


1img315 20








390


4000




72,4




П3-5АIIIв


18240


1860


21870


2230


1img316 22


-


В30


21






0,58


84,7




П3-6АIIIв


22750


2320


27360


2790


1img317 25








450


4600




94,5




П3-1АIIIвЛ


5980


610


7160


730


1img318 14


-


В22,5


16


290


3000




58,2




П3-2АIIIвЛ


8330


850


10000


1020


1img319 16








340


3500




62,4




П3-3АIIIвЛ


11770


1200


14120


1440


1img320 18


-


В27,5


19


410


4200




67,2




П3-4АIIIвЛ


14810


1510


17850


1820


1img321 20














72,4




П3-5АIIIвЛ


16870


1720


20300


2070


1img322 22


-


В30


21


450


4600




84,7




П3-6АIIIвЛ


21080


2150


25300


2580


1img323 25














94,5









Таблица 8




Класс напря





Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке


Напрягаемая арматура



Класс бетона по проч-


Переда- точная проч-

Предва-рительное напряжение в арматуре до обжатия бетона


Расход материалов


гаемой арма- туры

Марка плиты







в край- нем


в сред- нем

ности на сжатие

ность бетона, МПа


МПа



кгс/см2



Бетон, м3


Сталь, кг





Па


кгс/м2


Па


кгс/м2


ребре


ребре














А-IIIв

П1-1АIIIв


5000


510


6080


620


1img326 16


2img32716


В22,5


16








115,5




П1-2АIIIв


6860


700


8230


840


1img328 18


2img32918












130,0




П1-3АIIIв


8630


880


10390


1060


1img330 20


2img33120












143,8




П1-4АIIIв


10690


1090


12840


1310


1img332 22


2img33322


В30


21








161,3




П1-5АIIIв


14020


1430


16860


1720


1img334 25


2img33525












180,9




П1-6АIIIв


15880


1620


19120


1950


2img336 20


4img33720












228,5




П1-7АIIIв


19610


2000


23530


2400


2img338 22


4img33922


В40


28






1,54


252,5




П1-1АIIIвЛ


5390


550


6570


670


1img340 16


2img34116


В22,5


16








115,5




П1-2АIIIвЛ


7150


730


8630


880


1img342 18


2img34318






450


4600




130,0




П1-3АIIIвЛ


8920


910


10780


1100


1img344 20


2img34520












143,8




П1-4АIIIвЛ


10980


1120


13230


1350


1img346 22


2img34722


В30


21








161,3




П1-5АIIIвЛ


14310


1460


17260


1760


1img348 25


2img34925












180,9




П1-6АIIIвЛ


16280


1660


19610


2000


2img350 20


4img35120












228,5




П2-1АIIIв






















0,76


56,4




П2-1АIIIв-1


5000


510


6080


620


1img352 16


-









0,84


78,1




П2-1АIIIв-2














 В22,5

 16






0,83


78,9




П2-1АIIIв-3






















0,79


86,4




П2-2АIIIв


6860


700


8230


840


1img353 18


-












63,2




П2-3АIIIв


8630


880


10390


1060


1img354 20


-












70,1




П2-4АIIIв


10690


1090


12840


1310


1img355 22


-


В30


21






0,76


78,1




П2-5АIIIв


14020


1430


16860


1720


1img356 25














87,9




П2-6АIIIв


15880


1620


19120


1950


2img357 20


-












108,9




П2-7АIIIв


19610


2000


23530


2400


2img358 22




В40


28








120,9




П2-1АIIIвЛ
























56,4




П2-1АIIIвЛ-1






















0,84


78,1




П2-1АIIIвЛ-2


5390


550


6570


670


1img359 16


-


В22,5


16






0,83


78,9




П2-1АIIIвЛ-3


















450


4600


0,79


86,4




П2-2АIIIвЛ


7150


730


8630


880


1img360 18














63,2




П2-3АIIIвЛ


8920


910


10780


1100


1img361 20














70,1




П2-4АIIIвЛ


10980


1120


13230


1350


1img362 22


-










0,76


78,1




П2-5АIIIвЛ


14310


1460


17260


1760


1img363 25


-


В30


21








87,9




П2-6АIIIвЛ


16280


1660


19610


2000


2img364 20














108,9




П3-1АIIIв


4120


420


5000


510


1img365 14


-


В22,5


16








58,2




П3-2АIIIв


8740


800


8730


890


1img366 16


-


В27,5


19








62,4




П3-3АIIIв


11080


1130


13340


1360


1img367 18


-












67,2




П3-4АIIIв


15400


1570


18530


1890


1img368 20














72,4




П3-5АIIIв


17650


1800


21180


2160


1img369 22


-


В30


21


450


4600


0,58


84,7




П3-6АIIIв


22750


2320


27360


2700


1img370 25














94,5




П3-1АIIIвЛ


4610


470


5590


570


1img371 14


-


В22,5


16








58,2




П3-2АIIIвЛ


7550


770


9120


930


1img372 16




В27,5


19








62,4




П3-3АIIIвЛ


11470


1170


13820


1410


1img373 18


-












67,2




П3-4АIIIвЛ


14800


1510


17850


1820


1img374 20


-


В30


21








72,4




П3-5АIIIвЛ


16770


1710


20200


2060


1img375 22














84,7










Таблица 9



Марка плиты


Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па(кгс/м2 ),

Контрольные равномерно распределенные нагрузки img376, Па (кгс/м2 ), контрольные прогибы img377, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.



при

14

28

100
































П1-1АIIIв


8110

(827)


11070

(1129)


5290

(540)


0,74


0,45


5290

(540)


0,73


0,44


5000

(510)


0,74


0,42


П1-2АIIIв


10610

(1082)


14270

(1455)


7190

(733)


0,99


0,54


7120

(726)


0,97


0,52


6670

(680)


0,94


0,47


П1-3АIIIв


13400

(1367)


17850

(1820)


9350

(953)


1,16


0,61


9150

(933)


1,12


0,57


8530

(870)


1,07


0,52


П1-4АIIIв


16490

(1682)


21800

(2223)


12190

(1243)


1,46


0,74


11600

(1183)


1,38


0,68


10580

(1080)


1,30


0,60


П1-5АIIIв


21640

(2207)


28390

(2895)


16450

(1677)


1,77


0,89


15780

(1609)


1,67


0,81


14020

(1430)


1,51


0,69


П1-6АIIIв


24440

(2492)


31970

(3260)


18850

(1922)


2,04


0,96


17960

(1832)


1,92


0,97


15890

(1620)


1,98


0,55


П1-7АIIIв


30030

(3062)


39130

(3990)


24140

(2462)


2,53


1,11


22770

(2322)


2,33


0,91


19620

(2000)


2,05


0,60


П1-1АIIIвЛ


8730

(890)


11720

(1195)


5940

(606)


0,95


0,56


5880

(600)


0,94


0,54


5490

(560)


0,91


0,51


П1-2АIIIвЛ


11080

(1130)


14730

(1502)


7870

(803)


1,24


0,67


7740

(789)


1,20


0,65


7060

(720)


1,14


0,58


П1-3АIIIвЛ


13880

(1415)


18300

(1867)


10090

(1029)


1,43


0,76


9820

(1001)


1,37


0,72


8920

(910)


1,28


0,65


П1-4АIIIвЛ


16820

(1715)


22080

(2251)


12800

(1305)


1,78


0,93


12280

(1252)


1,67


0,87


10890

(1110)


1,52


0,76


П1-5АIIIвЛ


21970

(2240)


28670

(2923)


16980

(1732)


2,15


1,18


16390

(1671)


2,02


1,08


14320

(1460)


1,80


0,93


П1-6АIIIвЛ


24900

(2540)


32430

(3307)


19400

(1979)


2,33


1,18


18840

(1921)


2,18


1,05


16280

(1660)


1,95


0,83


П1-7АIIIвЛ


30500 (3110)


39580 (4036)


24450 (2493)


3,07


1,45


22920 (2337)


2,86


1,24


20010 (2040)


2,48


0,89


П2-1 АIIIв

П2-1АIIIв-1

П2-1АIIIв-2

П2-1АIIIв-3



8110

(827)



11070

(1129)



5290

(540)



0,74



0,45



5290

(540)



0,73



0,44



5000

(510)



0,74



0,42


П2-2АIIIв


10610

(1082)


14270

(1455)


7190

(733)


0,99


0,54


7120

(726)


0,97


0,52


6670

(680)


0,94


0,47


П2-3АIIIв


13400

(1367)


17850

(1820)


9350

(953)


1,16


0,61


9150

(933)


1,12


0,57


8530

(870)


1,07


0,52


П2-4АIIIв


16490

(1682)


21800

(2223)


12190

(1243)


1,46


0,74


11600

(1183)


1,38


0,68


10590

(1080)


1,30


0,60


П2-5АIIIв


21640

(2207)


28390

(2895)


16450

(1677)


1,77


0,89


15780

(1609)


1,67


0,81


14020

(1430)


1,51


0,69


П2-6АIIIв


24440

(2492)


31970

(3260)


18850

(1922)


2,04


0,96


17960

(1832)


1,92


0,97


15890

(1620)


1,98


0,55


П2-7АIIIв


30030

(3062)


39130

(3990)


24140

(2462)


2,53


1,11


22770

(2322)


2,33


0,91


19620

(2000)


2,05


0,60


П2-8АIIIв


39890

(4067)


51740

(5276)


32750

(3340)


3,27


1,52


32750

(3340)


3,37


1,47


30530

(3113)


3,09


1,22


П2-1АIIIвЛ

П2-1АIIIвЛ-1

П2-1АIIIвЛ-2

П2-1АIIIвЛ-3



8730

(890)



11720

(1195)



5940

(606)



0,95



0,56



5880

(600)



0,94



0,54



5490

(560)



0,91



0,51


П2-2АIIIвЛ


11080

(1130)


14730

(1502)


7870

(803)


1,24


0,67


7740

(789)


1,20


0,65


7060

(720)


1,14


0,58


П2-3АIIIвЛ


13880

(1415)


18300

(1867)


10090

(1029)


1,43


0,76


9820

(1001)


1,37


0,72


8920

(910)


1,28


0,65


П2-4АIIIвЛ


16820

(1715)


22080

(2251)


12800

(1305)


1,78


0,93


12280

(1252)


1,67


0,87


10890

(1110)


1,52


0,76


П2-5АIIIвЛ


21970

(2240)


28670

(2923)


16980

(1732)


2,15


1,18


16390

(1671)


2,02


1,08


14320

(1460)


1,80


0,93


П2-6АIIIвЛ


24900

(2540)


32430

(3307)


19400

(1979)


2,33


1,18


18840

(1921)


2,18


1,05


16280

(1660)


1,95


0,83


П2-7АIIIвЛ


30500 (3110)


39580 (4036)


24450 (2493)


3,07


1,45


22920 (2337)


2,86


1,24


20010 (2040)


2,48


0,89


П3-1АIIIв


14030

(1431)


18790

(1916)


981

(1000)


1,29


0,85


9700

(989)


1,28


0,83


8420

(859)


1,24


0,81


П3-2АIIIв


19280

(1966)


25500

(2600)


14030

(1431)


1,68


1,03


13620

(1389)


1,63


0,99


12370

(1261)


1,53


0,91


П3-3АIIIв


23060

(2351)


30330

(3093)


17020

(1736)


1,77


1,08


16510

(1684)


1,70


1,02


14890

(1518)


1,58


0,92


П3-4АIIIв


28760

(2933)


37650

(3839)


21470

(2189)


1,90


1,13


20740

(2115)


1,80


1,05


18690

(1906)


1,66


0,93


П3-5АIIIв


32920

(3357)


14520

(1481)


25180

(2568)


2,13


1,25


24150

(2463)


2,00


1,13


21470

(2189)


1,81


0,97


П3-6АIIIв


39720

(4050)


51660

(5268)


31480

(3210)


2,55


1,13


29720

(3031)


2,35


1,13


25990

(2650)


2,10


0,86


П3-1АIIIвЛ


14420

(1470)


19090

(1947)


10520

(1073)


1,52


1,01


10330

(1053)


1,49


0,99


8770

(894)


1,39


0,92


П3-2АIIIвЛ


18340

(1870)


24110

(2459)


13620

(1389)


1,63


1,06


13210

(1347)


1,57


1,02


11850

(1208)


1,46


0,93


П3-3АIIIвЛ


23020

(2347)


30110

(3070)


17440

(1778)


1,85


1,15


16820

(1715)


1,76


1,08


14960

(1526)


1,60


0,96


П3-4АIIIвЛ


28760

(2933)


37650

(3839)


21470

(2189)


1,90


1,13


20740

(2115)


1,80


1,05


18690

(1906)


1,66


0,93


П3-5АIIIвЛ


30750

(3136)


40010

(4080)


23840

(2431)


2,14


1,27


22810

(2326)


2,01


1,16


20120

(2052)


1,79


0,97


П3-6АIIIвЛ


36760

(3748)


40700

(4864)


29310

(2989)


2,72


1,47


27760

(2831)


2,52


1,28


24120

(2460)


2,19


0,97


Таблица 10




Марка плиты


Контрольные равномерно распределенные нагрузки

для оценки прочности плит, Па (кгс/м2),

Контрольные равномерно распределенные нагрузкиimg389, Па (кгс/м2), контрольные прогибы img390, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.


при

14

28

100

































П1-1АIIIв


8110

(827)


11070

(1129)


5350

(546)


0,48


0,25


5290

(540)


0,45


0,21


5000

(510)


0,43


0,16


П1-2АIIIв


10900

(1112)


14650

(1494)


7380

(753)


0,57


0,28


7250

(739)


0,54


0,24


6860

(700)


0,50


0,19


П1-3АIIIв


13550

(1382)


18030

(1839)


9530

(972)


0,74


0,34


9490

(968)


0,70


0,27


8630

(880)


0,64


0,19


П1-4АIIIв


16640

(1697)


21980

(2242)


12200

(1243)


0,98


0,37


11800

(1203)


0,9


0,29


10690

(1090)


0,81


0,18


П1-5АIIIв


21640

(2207)


28390

(2895)


16440

(1676)


1,55


0,53


15720

(1603)


1,38


0,38


14020

(1430)


1,34


0,17


П1-6АIIIв


24440

(2492)


31970

(3260)


18700

(1907)


1,91


0,73


18070

(1843)


1,77


0,56


15890

(1620)


1,59


0,31


П1-7АIIIв


30030

(3062)


39130

(3990)


23340

(2380)


2,25


0,87


22160

(2260)


2,08


0,68


19600

(2000)


1,85


0,40


П1-1АIIIвЛ


8730

(890)


11720

(1195)


5970

(609)


0,68


0,35


5840

(596)


0,64


0,32


5490

(560)


0,60


0,25


П1-2АIIIвЛ


11230

(1145)


14920

(1521)


6850

(699)


0,81


0,40


7700

(785)


0,77


0,37


7160

(730)


0,72


0,30


П1-3АIIIвЛ


13880

(1415)


18300

(1867)


9900

(1010)


1,00


0,48


9640

(983)


0,96


0,41


8920

(910)


0,88


0,31


П1-4АIIIвЛ


16960

(1730)


22260

(2270)


12550

(1280)


1,29


0,53


12160

(1240)


1,20


0,46


10980

(1120)


1,08


0,34


П1-5АIIIвЛ


21970

(2240)


28670

(2923)


16970

(1730)


1,92


0,70


16180

(1650)


1,63


0,57


14320

(1460)


1,3


0,33


П1-6АIIIвЛ


25060

(2555)


32620

(3326)


19380

(1976)


2,44


1,00


18600

(1897)


2,28


0,83


16380

(1670)


2,01


0,55


П2-1 АIIIв
























П2-1АIIIв-1


8110


11070


5350


0,48


0,25


5290


0,45


0,21


5000


0,43


0,16


П2-1АIIIв-2


(827)


(1129)


(546)






(540)






(510)






П2-1АIIIв-3
























П2-2АIIIв


10900

(1112)


14650

(1494)


7380

(753)


0,57


0,28


7250

(739)


0,54


0,24


6860

(700)


0,50


0,19


П2-3АIIIв


13550

(1382)


18030

(1839)


9530

(972)


0,74


0,34


9490

(968)


0,70


0,27


8630

(880)


0,64


0,19


П2-4АIIIв


16640

(1697)


21980

(2242)


12200

(1243)


0,98


0,37


11800

(1203)


0,9


0,29


10690

(1090)


0,81


0,18


П2-5АIIIв


21640

(2207)


28390

(2895)


16440

(1676)


1,55


0,53


15720

(1603)


1,38


0,38


14020

(1430)


1,34


0,17


П2-6АIIIв


24440

(2492)


31970

(3260)


18700

(1907)


1,91


0,73


18070

(1843)


1,77


0,56


15890

(1620)


1,59


0,31


П2-7АIIIв


30030

(3062)


39130

(3990)


23340

(2380)


2,25


0,87


22160

(2260)


2,08


0,68


19600

(2000)


1,85


0,40


П2-1АIIIвЛ


8730

(890)


11720

(1195)


5970

(609)


0,68


0,35


5840

(596)


0,64


0,32


5490

(560)


0,60


0,25


П2-1АIIIвЛ-1



8730


11720


5970





5840




5490




П2-1АIIIвЛ-2


(890)


(1195)


(609)


0,68


0,35


(596)


0,64


0,32


(560)


0,60


0,25


П2-1АIIIвЛ-3
























П2-2АIIIвЛ


11230

(1145)


14920

(1521)


6850

(699)


0,81


0,40


7700

(785)


0,77


0,37


7160

(730)


0,72


0,30


П2-3АIIIвЛ


13880

(1415)


18300

(1867)


9900

(1010)


1,00


0,48


9640

(983)


0,96


0,41


8920

(910)


0,88


0,31


П2-4АIIIвЛ


17960

(1730)


22260

(2270)


12550

(1280)


1,29


0,53


12160

(1240)


1,20


0,46


10980

(1120)


1,08


0,34


П2-5АIIIвЛ


21970

(2240)


28670

(2923)


16970

(1730)


1,92


0,70


16180

(1650)


1,63


0,57


14320

(1460)


1,30


0,33


П2-6АIIIвЛ


25060

(2555)


32620

(3326)


19380

(1976)


2,44


1,00


18600

(1897)


2,28


0,83


16380

(1670)


2,01


0,55


П3-1АIIIв


12110

(1235)


16030

(1635)


8460

(863)


0,62


0,47


8260

(842)


0,67


0,44


7580

(773)


0,64


0,40


П3-2АIIIв


16920

(1725)


22480

(2292)


12070

(1231)


0,98


0,62


11770

(1200)


0,94


0,57


10790

(1100)


0,89


0,51


П3-3АIIIв


22830

(2328)


30050

(3064)


16610

(1694)


1,32


0,79


16100

(1642)


1,25


0,73


14740

(1503)


1,18


0,65


П3-4АIIIв


27950

(2850)


36600

(3732)


20950

(2136)


1,65


0,97


20120

(2052)


1,55


0,88


18140

(1850)


1,43


0,77


П3-5АIIIв


31990

(3262)


41780

(4260)


24460

(2494)


1,88


1,05


23430

(2389)


1,75


0,93


20840

(2125)


1,58


0,75


П3-6АIIIв


38570

(3933)


50200

(5119)


30550

(3115)


2,44


1,26


28900

(2947)


2,25


1,07


25230

(2573)


1,98


0,79


П3-1АIIIвЛ


12440

(1269)


16570

(1690)


8980

(916)


0,88


0,59


8780

(895)


0,84


0,56


7970

(807)


0,78


0,5


П3-2АIIIвЛ


16800

(1713)


22150

(2259)


12390

(1263)


1,18


0,75


11970

(1221)


1,12


0,71


10830

(1104)


1,03


0,63


П3-3АIIIвЛ


22720

(2317)


29730

(3032)


16930

(1726)


1,59


0,99


16410

(1673)


1,52


0,93


14770

(1506)


1,39


0,83


П3-4АIIIвЛ


27670

(2822)


36700

(3678)


21050

(2147)


1,97


1,20


20230

(2063)


1,86


1,12


18070

(1843)


1,68


0,98


П3-5АIIIвЛ


30680

(3128)


39910

(4070)


23840

(2431)


2,13


1,26


22700

(2315)


2,00


1,16


20070

(2047)


1,78


0,97





ГОСТЫ И СНИПЫ, Москва, 2004 г.
