ГОСТ 18980-90


УДК 692.48:691.328:006.354                                                                                 Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


РИГЕЛИ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ МНОГОЭТАЖНЫХ ЗДАНИЙ


Технические условия


Reinforced concrete collar beams for multi-storey

buildings. Specifications


ОКП 58 2500

Дата введения 1990-07-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР


РАЗРАБОТЧИКИ

Г.В.Выжигин, канд.техн.наук; А.А. Гапеенков; В.А. Якушин, д-р техн.наук; А.Е. Кузьмичев, канд.техн.наук; Э.Н. Кодыш, канд. техн.наук;И.А.Валенкова; Н.К. Бочарова; Б.Н. Волынский; В.Л. Морозенский, канд. техн.наук; Б.В. Карабанов, канд.техн.наук; О.Н. Тарутина; Д.И. Лаковский; И.В. Колечицкая; Н.А. Капанадзе; Л.Ф. Келешева; Т.В. Барабанова; В.И. Пименова; В.И.Деньщиков


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.02.90 N 12


3. ВВЕДЕН ВПЕРВЫЕ


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

1.3.6

ГОСТ 17625-83

3.8

ГОСТ 6727-80

1.3.6

ГОСТ 18105-86

3.2

ГОСТ 8829-85

3.1

ГОСТ 22362-77

3.6

ГОСТ 10060-87

3.3

ГОСТ 22690-88

3.2

ГОСТ 10180-78

3.2

ГОСТ 22904-78

3.8

ГОСТ 10884-81

1.3.6

ГОСТ 23009-78

1.2.6

ГОСТ 10922-75

1.3.8; 3.5

ГОСТ 23838-89

1.1

ГОСТ 12730.0-78

3.4

ГОСТ 23858-79

3.5

ГОСТ 12730.5-84

3.4

ГОСТ 26134-84

3.3

ГОСТ 13015.0-83

1.3.2; 1.3.13

ГОСТ 26433.0-85

3.7

ГОСТ 13015.1-81

2.2

ГОСТ 26433.1-89

3.7

ГОСТ 13015.2-81

1.4

ГОСТ 26633-85

1.3.3

ГОСТ 13015.3-81

2.4

ТУ 14-4-1322-85

1.3.6

ГОСТ 13015.4-81

2.1; 4.1

ТУ 14-4-1336-86

1.3.6

ГОСТ 13840-68

1.3.6

СТ СЭВ 6084-87

1.1

ГОСТ 17624-87

3.2




Настоящий стандарт распространяется на железобетонные ригели, изготовляемые из тяжелого бетона и предназначенные для каркасов многоэтажных общественных зданий, производственных, административных и бытовых зданий промышленных предприятий.

Ригели применяют в соответствии с указаниями рабочих чертежей конкретного здания.


1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


1.1. Ригели следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с. Допускается изготовлять ригели по рабочим чертежам аналогичных серий для строительства зданий на просадочных, вечномерзлых грунтах и подрабатываемых территориях, а также по другим чертежам для строительства зданий с геометрическими параметрами по ГОСТ 23838 и СТ СЭВ 6084 (с использованием форм ригелей вышеуказанных серий).

Примечание. Допускается  изготовлять  на  действующем  оборудовании  ригели по рабочим  чертежам  серий  1.020-2с, 1.420-6  до  01.01.92, а  серии 1.420-12 - до 01.01.93.


1.2. Основные параметры и размеры

1.2.1. Ригели подразделяют на типы:

РДП - для опирания многопустотных плит на две его полки (двухполочный);

РДР - то же, для опирания ребристых плит;

РОП - для опирания многопустотных плит на одну его полку (однополочный);

РЛП - то же, применяемый только в лестничных клетках;

РОР - для опирания ребристых плит на одну его полку (однополочный);

РЛР - то же, применяемый только в лестничных клетках;

РКП - консольный для опирания многопустотных плит балконов;

РБП - бесполочный (изготовленный в форме двухполочного ригеля) при перекрытии из многопустотных плит;

РБР - то же, при перекрытии из ребристых плит;

Р - прямоугольного сечения.

1.2.2. Форма и основные размеры ригелей, изготовленных по рабочим чертежам серий 1.020-1/87, 1.020.1-2с/89, 1.020.1-4, 1.420.1-19 и 1.420.1-20с, должны соответствовать указанным в приложении.

1.2.3. Показатели расхода бетона и стали на ригели должны соответствовать указанным в рабочих чертежах на эти ригели.

1.2.4. Ригели следует изготовлять со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с указаниями рабочих чертежей на эти ригели.

1.2.5. Ригели применяют с учетом их предела огнестойкости, указанного в рабочих чертежах на эти ригели.

1.2.6. Ригели обозначают марками в соответствии с требованиями ГОСТ 23009. Марка ригеля состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначения типа ригеля, высоту поперечного сечения и длину ригеля округленно в дециметрах.

Допускается в первой группе марки вместо указанных характеристик приводить условное наименование ригеля (Р) и его порядковый номер типоразмера.

Во второй группе указывают:

несущую способность ригеля в кН/м или порядковый номер ригеля по несущей способности;

класс стали напрягаемой арматуры (для предварительно напряженных ригелей).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения ригелей - их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям, а также обозначения конструктивных особенностей ригелей, например, наличие дополнительных закладных изделий.

Пример условного обозначения (марки) ригеля типа РДП высотой 600 мм, длиной 5560 мм, несущей способности 110 кН/м, с напрягаемой арматурной сталью класса А-IV:

РДП6.56-110АIV

То же, изготовленного из бетона нормальной проницаемости (Н) и предназначенного для применения в условиях воздействия слабоагрессивной газообразной среды с дополнительными закладными изделиями:

РДП6.56-110АIV-На

Примечание. Допускается принимать обозначение марок ригелей в соответствии с рабочими чертежами на эти ригели до их пересмотра.

1.3. Характеристики

1.3.1. Ригели должны удовлетворять установленным при проектировании требованиям по прочности, жесткости, трещиностойкости и при испытании их нагружением в случаях, предусмотренных рабочими чертежами, выдерживать контрольные нагрузки.

1.3.2. Ригели должны удовлетворять требованиям ГОСТ 13015.0:

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона, а для ригелей, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по толщине защитного слоя бетона до арматуры;

по защите от коррозии.

1.3.3. Ригели следует изготовлять из тяжелого бетона по ГОСТ 26633 классов или марок по прочности на сжатие, указанных в рабочих чертежах ригелей.

1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) в предварительно напряженных ригелях следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона предварительно напряженных ригелей в зависимости от класса или марки бетона, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах на эти ригели.

1.3.5. Нормируемая отпускная прочность бетона предварительно напряженных ригелей должна быть равна нормируемой передаточной прочности, а ригелей с ненапрягаемой арматурой - 70% класса или марки бетона по прочности на сжатие.

При поставке ригелей в холодный период года нормируемая отпускная прочность бетона ригелей может быть повышена до 85% класса или марки бетона по прочности на сжатие - для ригелей междуэтажных перекрытий, до 90% - для ригелей покрытий согласно указаниям рабочих чертежей на эти ригели.

1.3.6. Для армирования ригелей следует применять арматурную сталь:

в качестве напрягаемой арматуры - стержневую термомеханически упрочненную периодического профиля классов Ат-IVC, Ат-IVК, Ат-V, Ат-VСК по ГОСТ 10884; стержневую горячекатаную периодического профиля классов А-V, А-IV по ГОСТ 5781; арматурные канаты класса К-7 по ГОСТ 13840 и стержневую класса А-IIIв, изготовляемую из арматурной стали класса А-III по ГОСТ 5781 путем упрочнения вытяжкой с контролем удлинений и напряжений;

в качестве ненапрягаемой арматуры - стержневую термомеханически упрочненную периодического профиля классов Ат-IVC, Ат-IIIC по ГОСТ 10884; стержневую горячекатаную периодического профиля класса А-III по ГОСТ 5781; арматурную проволоку обыкновенную периодического профиля класса Вр-I по ГОСТ 6727, повышенной прочности класса Врп-I по ТУ 14-4-1322, усиленную класса Вру-I по ТУ 14-4-1336.

1.3.7. Форма и размеры арматурных и закладных изделий и их положение в ригелях должны соответствовать указанным в рабочих чертежах на эти ригели.

1.3.8. Сварные арматурные и закладные изделия должны соответствовать требованиям ГОСТ 10922.

1.3.9. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, а также допустимые предельные отклонения напряжений в напрягаемой арматуре должны соответствовать приведенным в рабочих чертежах на ригели.

1.3.10. Значения действительных отклонений геометрических параметров ригелей не должны превышать предельных, указанных в табл. 1.


Таблица 1

мм

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного

Длина ригеля:


размера

до 4000



св. 4000 " 8000



"   8000



Размер поперечного сечения ригеля:



до 250



св. 250  "  500



"   500



Размер, определяющий положение:



строповочного отверстия или монтажной петли

15


закладного изделия на плоскости ригеля:



опорного

5


дополнительного

10


Несовпадение плоскостей ригеля и элемента закладного изделия

5

Отклонение от прямолинейности боковых граней ригеля на всей их длине:

-


до 4000


5

св. 4000 "  8000


6

"   8000


8

Отклонение от плоскостности опорной части ригеля

-

3


1.3.11. Значения действительных отклонений от проектного положения выпусков рабочей арматуры, предназначенных для соединения с арматурными выпусками колонн, не должны превышать 3 мм.

1.3.12. В ригелях, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, минусовые отклонения толщины защитного слоя бетона до арматуры не допускаются.

1.3.13. Требования к качеству поверхностей и внешнему виду ригелей - по ГОСТ 13015.0. При этом качество поверхностей ригелей должно удовлетворять требованиям, установленным для категорий:

А3 - нижних (потолочных) и боковых лицевых;

А7 - нелицевых, невидимых в условиях эксплуатации.

По согласованию изготовителя с потребителем нижние и боковые поверхности ригелей могут быть категории А2 или А6.

1.3.14. В бетоне ригелей, поставляемых потребителю, трещины не допускаются, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных трещин в верхней зоне ригелей, вызванных обжатием бетона, ширина которых не должна превышать 0,15 мм.

1.3.15. Концы напрягаемой арматуры не должны выступать за торцевые поверхности ригеля более чем на 10 мм. Они должны быть защищены слоем цементно-песчаного раствора или битумным лаком.

1.4. Маркировка

Маркировка ригелей - по ГОСТ 13015.2. Маркировочные надписи и знаки следует наносить на боковую поверхность ригеля на расстоянии не более 1 м от торца.


2. ПРИЕМКА


2.1. Приемка ригелей - по ГОСТ 13015.4 и настоящему стандарту. При этом ригели принимают:

по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости ригелей, морозостойкости бетона, а также по водонепроницаемости бетона ригелей, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин, категории бетонной поверхности.

2.2. Периодические испытания нагружением ригелей для контроля их прочности, жесткости и трещиностойкости проводят перед началом массового изготовления ригелей и в дальнейшем - при внесении в них конструктивных изменений и изменений технологии изготовления в соответствии с требованиями ГОСТ 13015.1.

Если испытания нагружением не предусмотрены рабочими чертежами, приемку ригелей по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.

2.3. Ригели по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин и категории бетонной поверхности следует принимать по результатам выборочного контроля.

2.4. В документе о качестве ригелей по ГОСТ 13015.3 дополнительно должны быть приведены марка бетона по морозостойкости, а для ригелей, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление ригелей).


3. МЕТОДЫ КОНТРОЛЯ


3.1. Испытания ригелей нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829 и рабочих чертежей на эти ригели.

3.2. Прочность бетона ригелей следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690.

Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы контроля бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4. Водонепроницаемость бетона ригелей следует определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.5. Контроль сварных арматурных и закладных изделей - по ГОСТ 10922 и ГОСТ 23858.

3.6. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.7. Размеры, отклонения от прямолинейности и плоскостности граней ригелей, ширину раскрытия поверхностных трещин, размеры раковин, наплывов и околов бетона ригелей следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.8. Размеры и положение арматурных и закладных изделей, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.


4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


4.1. Транспортирование и хранение ригелей - по ГОСТ 13015.4 и настоящему стандарту.

4.2. Ригели следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3. Высота штабеля ригелей не должна превышать ширину штабеля более чем в два раза и не должна быть более 2500 мм.

4.4. Подкладки под нижний ряд ригелей и прокладки между ними в штабеле следует располагать в местах строповочных отверстий или монтажных петель.


ПРИЛОЖЕНИЕ

Обязательное

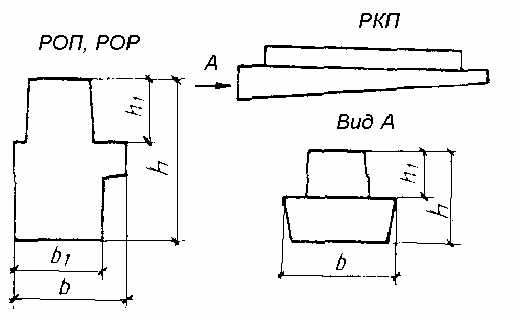

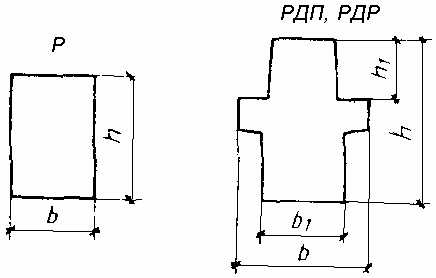

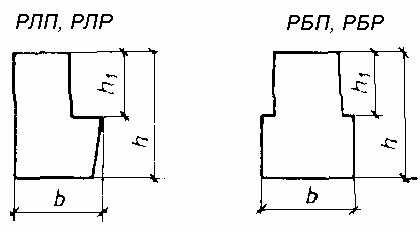

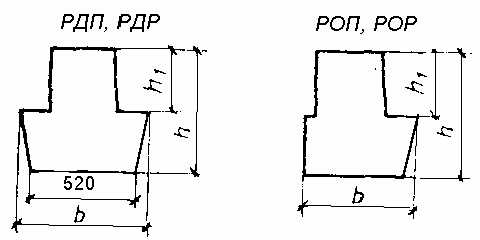

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ РИГЕЛЕЙ


Форма и основные размеры ригелей приведены:


связевого каркаса межвидового применения для общественных зданий,  производственных,  административных и бытовых  зданий    промышленных предприятий (серия 1.020-1/87)


- на черт. 1-3, 5 и в табл. 2;

рамного каркаса межвидового применения для общественных зданий,  производственных, административных и бытовых  зданий   промышленных предприятий (серия 1.020.1-4)


- на черт. 1, 2, 4, 5 и в табл. 3;

каркаса  межвидового   применения    для общественных зданий, производственных, административных  и  бытовых зданий промышленных предприятий, возводимых в районах   сейсмичностью 7-9 баллов  и  в  несейсмических  районах   (серия 1.020.1-2c/89)


- на черт. 1 - 5, 8 и в табл. 4;

каркаса   производственных  зданий с сеткой колонн 12Х6 м для  строительства  в   районах несейсмических и   сейсмичностью 7 баллов при обеспечении продольной устойчивости с помощью стальных связей (серия 1.402.1-19)


- на черт. 5 - 7 и в табл. 5;

каркаса производственных зданий  с  сетками колонн  12Х6,  9Х6  и 6Х6 для строительства в районах  сейсмичностью  7-9    баллов (серия 1.402.1-20с)


- на черт. 6, 7 и в табл. 6


Таблица  2


Ригели связевого каркаса межвидового применения для общественных  зданий,  производственных,   административных и бытовых зданий промышленных предприятий (серия 1.020-1/87)

Размеры, мм


Типоразмер

Основные размеры поперечного сечения ригеля

Длина ригеля

Номер

ригеля





чертежа

РДП4.68




6760


РДП4.56

450


565

5560


РДП4.26




2560


РДП6.86




8560


РДП6.56


230

595

5560

1

РДП6.26

600



2560


РДР6.86




8560


РДР6.56


300

580

5560


РДР6.26




2560


РОП4.68




6760


РОП4.56

450


482

5560


РОП4.26


230


2560


РОП6.68




8560


РОП6.56



497

5560

2

РОП6.26

600



2560


РОР6.86




8560


РОР6.56


300

490

5560


РОР6.26




2560


РЛП4.56

450


382

5560


РЛП4.26




2560


РЛП6.56


230

397

5560

3

РЛП6.26

600



2560


РЛР6.56


300

390

5560


РЛР6.26




2560


Р3.55

300

-

180

5540

5

Р3.25




2540



Таблица 3


Ригели  рамного  каркаса межвидового применения для  общественных  зданий,  производственных,   административных и бытовых зданий промышленных предприятий (серия 1.020.1-4)

Размеры, мм


Типоразмер

Основные размеры поперечного сечения ригеля

Длина ригеля

Номер

ригеля





чертежа

РДП6.86




8560


РДП6.56


230

595

5560


РДП6.26




2560

1

РДР6.86




8560


РДР6.56


300

580

5560


РДР6.26




2560


РОП6.86

600



8560


РОП6.56


230

497

5560


РОП6.26




2560

2

РОР6.86




8560


РОР6.56


300

490

5560


РОР6.26




2560


РБП6.56


230

400

5560

4

РБР6.56


300


5560



Таблица 4


Ригели  каркаса межвидового применения для общественных  зданий,  производственных,   административных и бытовых предприятий, возводимых в районах   сейсмичностью 7-9 баллов и в несейсмических районах (серия 1.020.1-2с/89)

Размеры, мм


Типоразмер

Основные размеры поперечного сечения ригеля

Длина ригеля

Номер

ригеля





чертежа

РДП4.64




6440


РДП4.52

450*


565

5240


РДП4.22




2240


РДП6.82




8240


РДП6.64


230

595

6440

1

РДП6.52




5240


РДП6.22

600*



2240


РДР6.82




8240


РДР6.52


300

580

5240


РДР6.22




2240


РОП4.26

370


497

2560


РОП4.64




6440


РОП4.52

450*


482

5240


РОП4.22


230


2240


РОП6.82




8240

2

РОП6.64



497

6440


РОП6.52




5240


РОП6.22

600*



2240


РОР6.82




8240


РОР6.52


300

490

5240


РОР6.22




2240


РЛП4.64

450*


482

6440


РЛП5.57

500


437

5650


РЛП6.69

600


447

6850

3

РЛП6.64

600*

230

497

6440


РЛП6.82




8240


РБП4.82




8240


РБП4.64

450*



6440


РБП4.52




5240


РБП4.22




2240

4

РБП6.82



400

8240


РБП6.64

600*

230


6440


РБП6.52




5240


РБП6.22




2240


РКП4.15

450



1530


РКП4.9



560

930


РКП5.15

490



1530

8

РКП5.9




930


Р4.90




8980


Р4.72




7180


Р4.60




5980


Р4.30




2980


Р4.93

400

-

300

9280

5

Р4.75




7480


Р4.63




6280


Р4.33




3280



__________

* Высота ригеля сборно-монолитной конструкции


Таблица 5


Ригели каркасов производственных зданий с сеткой колонн  12Х6 м для  строительства в районах несейсмических и с сейсмичностью 7 баллов при обеспечении продольной устойчивости с помощью стальных связей (серия 1.402.1-19)

Размеры, мм


Типоразмер

Основные размеры поперечного сечения ригеля

Длина

Номер

ригеля





ригеля

чертежа

РДП8.112


220

550


11200


РДП8.52





5200

6

РДР8.112


300

550


11200


РДР8.52

800



400

5200


РОП8.112


220

475


11200


РОП8.52





5200

7

РОР8.112


300

475


11200


РОР8.52





5200


Р8.52


-

320


5200

5


Таблица 6

Ригели каркасов производственных зданий с сетками колонн  12Х6, 9Х6 и 6Х6 м для строительства в районах сейсмичностью  7-9    баллов  (серия 1.402.1-20с)

Размеры, мм


Типоразмер

Основные размеры поперечного сечения ригеля

Длина

Номер

ригеля





ригеля

чертежа

РДП8.112




400

11200


РДП8.52


220


300

5200

6

РДР8.112





11200


РДР8.82


300

550

400

8200


РДР8.52

800



300

5200


РДР8.22





2200


РОП8.52


220

455

300

5200

7

РОР8.82


300

475

400

8200


РОР8.52



455

300

5200




Черт. 1                                                                               Черт. 2



Черт. 3                                                                          Черт. 4


                        Черт. 5                                                               Черт. 6


                   Черт. 7                                                              Черт. 8



1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2. ПРИЕМКА

3. МЕТОДЫ КОНТРОЛЯ

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

ПРИЛОЖЕНИЕ (обязательное). ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ РИГЕЛЕЙ

Черт. 1. Черт. 2

Черт. 3, Черт. 4

Черт. 5, Черт. 6

Черт. 7, Черт. 8



ГОСТЫ И СНИПЫ, Москва, 2004 г.
