ГОСТ 13580-85


УДК 691.328-41:006.354                                                                                                 Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ

ЛЕНТОЧНЫХ ФУНДАМЕНТОВ


Технические условия


Reinforced concrete slabs for strip foundations.

Specifications



ОКП 58 1321

Дата введения 1987-01-01


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. № 155


ВЗАМЕН ГОСТ 13580-80


ПЕРЕИЗДАНИЕ. Июль 1994 г.


Настоящий стандарт  распространяется  на  железобетонные  плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения:

в сухих и водонасыщенных грунтах;

при расчетной температуре наружного воздуха  (средней  температуре воздуха  наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40°С включительно;

в зданиях и сооружениях с  расчетной  сейсмичностью  до  9  баллов включительно;

в грунтах  и  грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40°С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.



1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

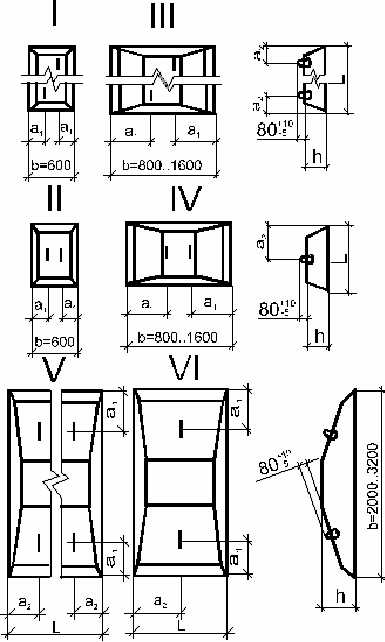

1.1. Форма и размеры плит,  а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл. 1.












             Плиты шириной 600 мм                                   Плиты шириной 800-3200 мм





Таблица 1



 Код ОКП


 Марка плиты


Основные размеры плиты, мм


Расход материалов


Марка плиты (справочная),













Бетон, img6

Сталь, кг


т


58 1321 2012

58 1321 2013

ФЛ6.24-1

ФЛ6.12-4

600


2380

1180


 -


0,37

0,18

1,84

0,91

  0,93

  0,45

58 1321 2014

58 1321 2015

58 1321 2016

ФЛ8.24-1

ФЛ8.24-3

ФЛ8.24-4



800


2380





150


0,46


2,5

3,42

4,81


  1,15


58 1321 2017

58 1321 2018

58 1321 2019

ФЛ8.12-1

ФЛ8.12-3

ФЛ8.12-4



1180





0,22


1,24

1,7

2,39


  0,55


58 1321 2020

58 1321 2021

58 1321 2022

58 1321 2023

ФЛ10.30-1

ФЛ10.30-2

ФЛ10.30-3

ФЛ10.30-4



2980






0,69



4,71

6,67

9,04

11,03


  1,75


58 1321 2024

58 1321 2025

58 1321 2026

58 1321 2027

ФЛ10.24-1

ФЛ10.24-2

ФЛ10.24-3

ФЛ10.24-4




1000


2380






  300



0,55



3,76

5,34

7,16

8,82


  1,38


58 1321 2028

58 1321 2029

58 1321 2030

58 1321 2031

ФЛ10.12-1

ФЛ10.12-2

ФЛ10.12-3

ФЛ10.12-4





1180









0,26



1,87

2,66

3,41

4,4


  0,65


58 1321 2032

58 1321 2033

58 1321 2034

58 1321 2035

ФЛ10.8-1

ФЛ10.8-2

ФЛ10.8-3

ФЛ10.8-4



780






0,17



1,24

1,76

2,26

2,92


  0,42


58 1321 2036

58 1321 2037

58 1321 2038

58 1321 2039

ФЛ12.30-1

ФЛ12.30-2

ФЛ12.30-3

ФЛ12.30-4



2980






0,82



7,88

12,76

17,46

21,43


  2,05


58 1321 2040

58 1321 2041

58 1321 2042

58 1321 2043

ФЛ12.24-1

ФЛ12.24-2

ФЛ12.24-3

ФЛ12.24-4




1200


2380







350


0,65



6,3

10,2

13,83

17,13


  1,63


58 1321 2044

58 1321 2045

58 1321 2046

58 1321 2047

ФЛ12.12-1

ФЛ12.12-2

ФЛ12.12-3

ФЛ12.12-4



1180






0,31



3,13

5,09

6,57

8,55


  0,78


58 1321 2048

58 1321 2049

58 1321 2050

58 1321 2051

ФЛ12.8-1

ФЛ12.8-2

ФЛ12.8-3

ФЛ12.8-4



780






0,2



2,08

3,38

4,37

5,69


  0,5


58 1321 2052

58 1321 2053

58 1321 2054

58 1321 2055

ФЛ14.30-1

ФЛ14.30-2

ФЛ14.30-3

ФЛ14.30-4



2980






0,96



12,43

19,09

23,46

34,65


  2,4


58 1321 2056

58 1321 2057

58 1321 2058

58 1321 2059

ФЛ14.24-1

ФЛ14.24-2

ФЛ14.24-3

ФЛ14.24-4




1400


2380










   400


0,76



9,85

15,12

18,76

27,72


  1,90


58 1321 2060

58 1321 2061

58 1321 2062

58 1321 2063

ФЛ14.12-1

ФЛ14.12-2

ФЛ14.12-3

ФЛ14.12-4



1180






0,36



4,68

7,18

9,37

13,84


  0,91


58 1321 2064

58 1321 2065

58 1321 2066

58 1321 2067

ФЛ14.8-1

ФЛ14.8-2

ФЛ14.8-3

ФЛ14.8-4



780



300



0,23



3,11

4,78

6,23

9,22


  0,58


58 1321 2068

58 1321 2069

58 1321 2070

58 1321 2071

ФЛ16.30-1

ФЛ16.30-2

ФЛ16.30-3

ФЛ16.30-4



2980






1,09



15,82

26,42

37,32

46,11


  2,71


58 1321 2072

58 1321 2073

58 1321 2074

58 1321 2075

ФЛ16.24-1

ФЛ16.24-2

ФЛ16.24-3

ФЛ16.24-4




1600


2380






       500


0,86



12,55

21,13

29,85

36,57


  2,15


58 1321 2076

58 1321 2077

58 1321 2078

58 1321 2079

ФЛ16.12-1

ФЛ16.12-2

ФЛ16.12-3

ФЛ16.12-4



1180






0,41



6,02

10,55

14,90

17,51


  1,03


58 1321 2080

58 1321 2081

58 1321 2082

58 1321 2083

ФЛ16.8-1

ФЛ16.8-2

ФЛ16.8-3

ФЛ16.8-4



780






0,26



3,84

7,02

9,93

11,15


  0,65


58 1321 2084

58 1321 2085

58 1321 2086

58 1321 2087

ФЛ20.30-1

ФЛ20.30-2

ФЛ20.30-3

ФЛ20.30-4



2980






2,04



15,60

25,16

36,85

50,04


  5,10


58 1321 2088

58 1321 2089

58 1321 2090

58 1321 2091

ФЛ20.24-1

ФЛ20.24-2

ФЛ20.24-3

ФЛ20.24-4




2000


2380







700


1,62



12,47

20,12

29,48

39,99


  4,05


58 1321 2092

58 1321 2093

58 1321 2094

58 1321 2095

ФЛ20.12-1

ФЛ20.12-2

ФЛ20.12-3

ФЛ20.12-4



1180






0,78



6,19

10,02

14,69

19,95


  1,95


58 1321 2096

58 1321 2097

58 1321 2098

58 1321 2099

ФЛ20.8-1

ФЛ20.8-2

ФЛ20.8-3

ФЛ20.8-4



780






0,50



4,04

6,57

9,70

13,00


  1,25


58 1321 2100

58 1321 2101

58 1321 2102

58 1321 2103

ФЛ24.30-1

ФЛ24.30-2

ФЛ24.30-3

ФЛ24.30-4



2980






2,39



27,44

43,86

67,09

73,40


  5,98


58 1321 2104

58 1321 2105

58 1321 2106

58 1321 2107

ФЛ24.24-1

ФЛ24.24-2

ФЛ24.24-3

ФЛ24.24-4




2400


2380






  500




900


1,90



21,80

34,97

53,48

58,70


  4,75


58 1321 2108

58 1321 2109

58 1321 2110

58 1321 2111

ФЛ24.12-1

ФЛ24.12-2

ФЛ24.12-3

ФЛ24.12-4



1180






0,91



10,69

17,44

26,27

29,31


  2,30


58 1321 2112

58 1321 2113

58 1321 2114

58 1321 2115

ФЛ24.8-1

ФЛ24.8-2

ФЛ24.8-3

ФЛ24.8-4



780






0,58



7,10

11,52

17,62

19,51


  1,45


58 1321 2116

58 1321 2117

58 1321 2118

58 1321 2119

ФЛ28.24-1

ФЛ28.24-2

ФЛ28.24-3

ФЛ28.24-4



2380






2,36



32,01

50,37

79,86

97,06


  5,90


58 1321 2120

58 1321 2121

58 1321 2122

58 1321 2123

ФЛ28.12-1

ФЛ28.12-2

ФЛ28.12-3

ФЛ28.12-4

2800


1180




1000


1,13



15,03

24,80

39,12

47,02


  2,82


58 1321 2124

58 1321 2125

58 1321 2126

58 1321 2127

ФЛ28.8-1

ФЛ28.8-2

ФЛ28.8-3

ФЛ28.8-4



780






0,72



10,30

16,72

26,05

31,33


  1,80


58 1321 2128

58 1321 2129

58 1321 2130

ФЛ32.12-1

ФЛ32.12-2

ФЛ32.12-3



3200


1180





1200


1,29


23,24

37,41

53,03


  3,23


58 1321 2131

58 1321 2132

58 1321 2133

ФЛ32.8-1

ФЛ32.8-2

ФЛ32.8-3





780







0,82


15,76

24,89

35,81


  2,05



Примечания:

1. Расход стали указан для плит без монтажных петель. В случае установки в плитах  монтажных  петель  или  закладных  изделий и выпусков арматуры (п. 1.3) расход стали на плиту, указанный в табл. 1, следует соответственно изменить.

2. Маccа приведена для плит из тяжелого бетона средней плотности 2500 кг/img7.

3. Допускается изготовлять плиты размерами, отличными от указанных на чертеже и в табл. 1, на действующем оборудовании до 1 января 1989 г.


1.2. Плиты  подразделяют  на  четыре группы по несущей способности при загружении их равномерной погонной нагрузкой  от  стены  до  оси ленточного фундамента.  Плиты каждой группы характеризуют наибольшей допускаемой величиной давления на основание под подошвой фундамента, указанной  в  табл.  2, в зависимости от толщины опирающихся на плиты стен.

Таблица 2


 Ширина

Толщина  стены

  Наибольшее допускаемое давление на основание,

МПа(кгс/кв.см), для групп по несущей способности

плиты, мм

не менее, мм

      1

   2

   3

     4


 600

   160


0,45(4,5)




   300


0,60(6,0)




   160


 0,15(1,5)


   0,35(3,5)


0,45(4,5)


 800


   300


 0,25(2,5)


   0,57(5,7)


0,60(6,0)




   500


0,60(6,0)



 1000

   160


 0,15(1,5)


0,25(2,5)


0,35(3,5)


0,45(4,5)




   300


 0,22(2,2)


0,36(3,6)


0,45(4,5)


0,50(5,0)


1200-3200


   160


 0,15(1,5)


0,25(2,5)


0,35(3,5)


0,45(4,5)



  Примечания:


    1. Расчетное  давление  на  основание под  подошвой фундамента определяют делением расчетной вертикальной равномерной погонной нагрузки (при коэффициенте надежности по нагрузке img8 =1) на ширину плиты.

    2. Несущая способность плит по прочности определена при расчетной нагрузке с  коэффициентом надежности  по  нагрузке img9=1,15. При фактическом коэффициенте надежности  по нагрузке img10ф > 1,15 значения давления на  основание, указанные в табл. 2, следует умножать на коэффициент, равныйimg11.

    3. Несущая  способность  плит  по  прочности  определена  при коэффициенте надежности по назначению, равном 0,95  для  II  класса ответственности зданий и сооружений. Для  плит  зданий  и  сооружений  I  и  III классов ответственности значения  давлений, указанных  в  табл.2,  следует  умножать  соответственно на коэффициенты 0,95 и 1,05.


(Измененная редакция, поправка 1987 г.)


1.3. В плитах  допускается  предусматривать  закладные  изделия  и выпуски   арматуры   в соответствии   с   проектной  документацией конкретного здания или сооружения.

1.4. Для подъема  и  монтажа  плит  следует  применять  специальные захватные устройства, конструкцию которых устанавливает изготовитель по согласованию с потребителем и проектной организацией  -  автором проектной документации здания или сооружения. Расположение и размеры отверстий  в  плитах,  предназначенных  для  беспетлевого   монтажа, принимают  по чертежам,  входящим  в  состав проектной документации захватного устройства для этих плит.

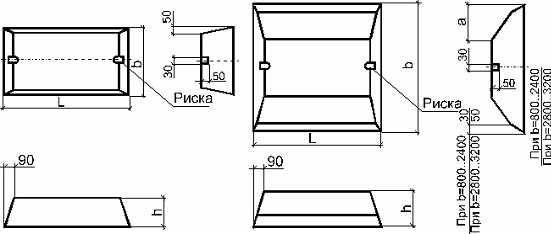

Допускается применять плиты  с  монтажными  петлями.  Расположение монтажных  петель в плитах должно  соответствовать указанному в приложении 1.

1.5. Армирование  плит  в  зависимости  от  их несущей   способности приведено в  приложении 2,  а арматурные изделия (сетки, арматурные  блоки  из  них,  монтажные  петли)  -   в приложении 3.

1.6. Плиты   следует   обозначать   марками   в   соответствии   с требованиями ГОСТ 23009 -78.

Марка плиты  состоит  из  буквенно-цифровых   групп,   разделенных дефисами.

Первая группа  содержит обозначение наименования конструкции (ФЛ), ее ширину и длину в дециметрах (значение длины округляют  до  целого числа).

Во второй группе указывают группу плиты по несущей способности.

Для плит, эксплуатируемых в условиях воздействия агрессивной среды, в третью группы марки включают показатель проницаемости бетона, обозначаемый прописной буквой: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости.

В третью  группу,   в   случае   необходимости,   включают   также дополнительные конструктивные характеристики  (наличие  закладных изделий и выпусков арматуры), обозначаемые в марке арабскими цифрами или строчными буквами.

Пример условного обозначения (марки) плиты шириной 1600 мм, длиной 2380 мм, второй группы по несущей способности, на среднее давление на основание 0,25 МПа (2,5 кгс/кв.см), при толщине стены 160 мм:

ФЛ16.24-2

То же,  плиты шириной 1000 мм,  длиной 1180 мм,  третьей группы по несущей способности,  на среднее давление на основание 0,45 МПа (4,5 кгс/кв.см),  при  толщине  стены  300   мм,   из  бетона пониженной проницаемости:

ФЛ10.12-3-П


2. ТЕХНИЧЕСКИЕ УСЛОВИЯ


2.1. Плиты  следует  изготовлять  в  соответствии  с  требованиями настоящего стандарта и технологической документации,  утвержденной в установленном порядке.

2.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по заводской готовности;

по показателям фактической прочности бетона (в проектном  возрасте и отпускной);

по морозостойкости бетона;

по водонепроницаемости и водопоглощению бетона (для плит, эксплуатируемых в условиях воздействия агрессивной среды);

к качеству материалов, применяемых для приготовления бетона;

к бетону,  а  также  к  материалам  для приготовления бетона плит, эксплуатируемых в условиях воздействия агрессивной среды;

к качеству сварных арматурных и закладных изделий;

к маркам сталей для арматурных и закладных изделий,  в  том  числе для мотажных петель;

по отклонению толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для приготовления плит.

2.3. Плиты   следует   изготовлять  из  тяжелого  бетона  (средней плотности более 2200 до 2500 кг/куб.м включительно) класса по прочности на сжатие, указанного в табл. 3.


Таблица 3



Ширина

  Класс бетона по прочности на сжатие плиты

      для групп по несущей способности

плиты, мм

      1


      2


     3


   4


   600


               По группе 4


  В10


   800



По группе 3



  В12,5


  В12,5

1000; 1200



    В10






  1400


    В10




  В15


  1600




    B12,5


  В15

  В25


  2000





  В15


  2400





  В20


  2800



    B12,5

    В15


  В20


  В25


  3200



    В20


  В25


   -



2.4. Коэффициент вариации прочности бетона по сжатию в партии  для плит высшей категории качества не должен быть более 9%.

2.5. Значение  нормируемой отпускной прочности бетона плит следует принимать равным 70% класса по прочности на сжатие.

При поставке плит в  холодный  период  года  допускается  повышать нормируемую  отпускную прочность бетона,  но не более 80%  класса по прочности на сжатие. Значение нормируемой отпускной прочности бетона следует  принимать  по  проектной  документации  на конкретное здание или сооружение.

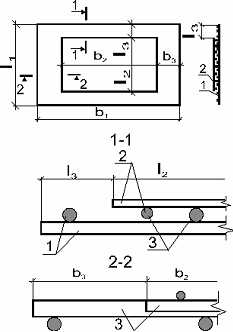

2.6. Плиты  следует  армировать  плоскими   арматурными   блоками, собираемыми  из двух сварных сеток,  или отдельными сварными сетками из арматурной стали следующих видов и классов:

рабочая арматура - стержневая арматурная  сталь  классов  А-III  и Ат-IIIС или арматурная проволока класса Вр-I;

    распределительная арматура - арматурная проволока класса Вр-I.

2.7. Арматурная сталь должна удовлетворять требованиям:

стержневая арматурная сталь класса А-III - ГОСТ 5781-82;

стержневая термомеханически  упрочненная  арматурная  сталь  класса Ат-IIIС - ГОСТ 10884-81;

проволока класса Вр-I - ГОСТ 6727-80.

2.8. Монтажная петля, заделанная в бетон плиты, должна выдерживать при опытных подъемах плиты нагрузку,  превышающую нормативное усилие на петлю в три раза.

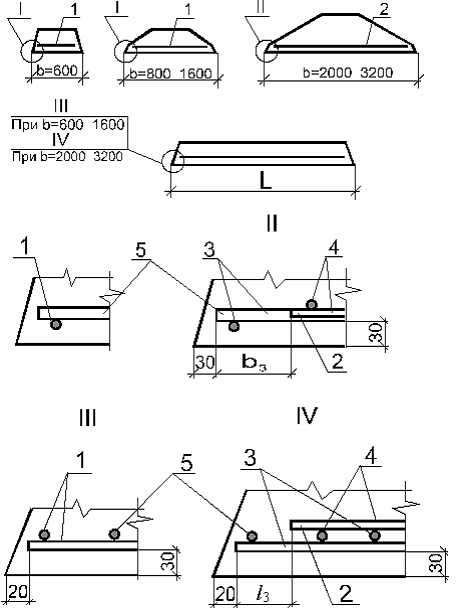

2.9. Армирование  плит  должно  соответствовать   приведенному   в  приложении 2.

2.10. Форма и размеры арматурных изделий (арматурных блоков, сеток и   монтажных   петель) должны   соответствовать   приведенным   в  приложении 3.

Форма и  размеры закладных изделий и выпусков арматуры (п.  1.3) и их положение в плитах должны соответствовать указанным  в  проектной документации здания или сооружения.

2.11. Значения действительных отклонений геометрических параметров плиты не должны превышать предельных, указанных в табл. 4.


Таблица 4

мм


Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина и ширина плиты:

до 1000

св. 1000 "  1600

"   1600 "  3200

 Высота плиты:

Размер, определяющий положение монтажной петли на плоскостью плиты

Размер, определяющий положение элементов стальных закладных изделий:

 в плоскости плиты

 из плоскости плиты



±10

±12

±15


±10


+10; -5


 10

 3


Отклонение от прямолинейности

Прямолинейность профиля верхней горизонтальной поверхности плиты в любом сечении на всей длине или ширине:

до 1000

св. 1000 "  1600

"   1600 "  3000




 2,5

 3,0

 4,0


2.12. Устанавливается категория бетонных поверхностей плиты А7.

Требования к  качеству  поверхностей  и  внешнему виду плит (в т. ч.  требования  к допустимой  ширине  раскрытия  технологических трещин) - по ГОСТ 13015.0-83.



3. ПРАВИЛА ПРИЕМКИ


3.1. Приемку  плит  следует  проводить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

Объем партии устанавливают по согласованию предприятия-изготовителя с потребителем, но не более 200 шт.

3.2. Приемку  плит по показателям морозостойкости бетона,  а также по водонепроницаемости и водопоглощению бетона плит, предназначенных для  эксплуатации в условиях воздействия агрессивной среды,  следует проводить по результатам периодических испытаний.

3.3. Приемку плит по показателям прочности бетона  (классу  бетона по   прочности   на  сжатие, отпускной  прочности),  соответствия арматурных  и  закладных  изделий,  прочности  сварных соединений, точности  геометрических  параметров и толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин,  категории бетонной поверхности   следует   проводить  по результатам  приемо-сдаточных испытаний и контроля.

3.3.1. При приемке плит  по  показателям  точности  геометрических параметров,  ширины раскрытия усадочных трещин и категории бетонной поверхности следует применять выборочный одноступенчатый контроль.

3.3.2. Приемку плит по показателям, проверяемым путем осмотра: по наличию закладных изделий и монтажных петель, правильности нанесения маркировочных надписей и знаков, а также по наличию и качеству антикоррозионного покрытия следует проводить путем сплошного контроля с отбраковкой конструкций, имеющих дефекты по указанным показателям.

3.4. Опытные  подъемы  плит  с  целью испытания качества монтажных петель и  их  заделки в бетон следует  проводить  перед  началом  массового изготовления  плит  с  монтажными  петлями  и  в дальнейшем  -  при изменении  технологии  изготовления,  вида  и  качества  применяемых материалов.

Испытанию подвергают  не менее трех плит.  После пяти подъемов при внешнем осмотре плиты на ней не должно быть признаков местного  разрушения  в зоне заделки петель.


4. МЕТОДЫ КОНТРОЛЯ


4.1. Прочность   бетона  на  сжатие  следует  определять  по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.1-86.

При испытании  плит  неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ  17624-87  или  приборами механического  действия  по ГОСТ 22690.0-88 - ГОСТ 22690.4-88,   а   также   другими методами, предусмотренными стандартами на методы испытания бетона.

4.2. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.3. Водонепроницаемость   бетона   плит,   предназначенных    для эксплуатации  в  условиях  воздействия  агрессивной  среды,  следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на  серии  образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водопоглощение бетона плит,  предназначенных для эксплуатации в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78  и  ГОСТ  12730.3-78 на серии образцов,  изготовленных из бетонной смеси рабочего состава.

4.5. Методы контроля и испытаний сварных  арматурных  и  закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

4.6. Испытание монтажных петель и их заделки в бетон проводят путем пятикратного подъема плиты, нагруженной из условия передачи на одну петлю усилия, равного увеличенному в три раза нормативному усилию на петлю, указанному в приложении 3. При испытаниях зона бетона около петли в радиусе не менее 1,75 глубины заделки петли в бетон должна быть свободной от нагрузки.

Прочность бетона плит при опытных подъемах не  должна  превышать отпускной прочности.

4.7. Методы  контроля  и  испытаний  исходных сырьевых материалов, применяемых   для изготовления   плит,   должны    соответствовать установленным стандартами или техническими условиями на эти материалы.

4.8. Размеры,  отклонения  от  прямолинейности верхней поверхности плит,  качество бетонных поверхностей,  ширину  раскрытия  усадочных трещин и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83.

4.9. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры плит с последующей заделкой борозд.


5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


5.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на боковых гранях каждой плиты.

5.2. Требования   к   документу   о  качестве  плит,  поставляемых потребителю,  - по ГОСТ 13015.3-81.  Дополнительно  в  документе  о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит,  предназначенных для эксплуатации в условиях воздействия агрессивной  среды,  -  водонепроницаемость  и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление плит).

5.3. Транспортировать и хранить плиты  следует  в  соответствии  с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1. Плиты  следует  транспортировать и хранить в горизонтальном положении в штабелях.

    5.3.2. Высота штабеля плит не должна превышать 2 м.

5.3.3. Подкладки под плитами и  прокладки  между  ними  в  штабеле следует  располагать в поперечном направлении (в направлении ширины) плит на расстояниях от торцов плит, мм:


 750 - при длине плиты 2980 мм;

 600 -   "       "         "      2380 мм;

 300 -   "       "         "      1180 мм;

 200 -  "        "         "        780 мм.

































ПРИЛОЖЕНИЕ 1

Обязательное


СХЕМЫ УСТАНОВКИ МОНТАЖНЫХ ПЕТЕЛЬ В ПЛИТАХ



Типо-размер

Схема установки

Размеры, мм



Марка

Типо-размер

Схема установки

Размеры, мм



Марка

плиты


петель




петли


плиты


петель




петли


ФЛ6.24


   I



200


M10-150


ФЛ16.30



  III




M14-150

ФЛ6.12


   II




590

M8-100


ФЛ16.24




600

590




ФЛ8.24


  III





M10-150

ФЛ16.12



   IV




M10-150

ФЛ8.12


   IV






ФЛ16.8






390




ФЛ10.30

ФЛ10.24



  III



300


590

M12-150



ФЛ20.30

ФЛ20.24



   V




500


590


M16-200


ФЛ10.12



   IV



M10-150


ФЛ20.12



   VI





M12-150


ФЛ10.8






390


M8-100


ФЛ20.8






390


M10-150


ФЛ12.30

ФЛ12.24



  III




400



590

M14-150

M12-150


ФЛ24.30

ФЛ24.24



   V




590


M16-200


ФЛ12.12



   IV




M10-150


ФЛ24.12



   VI




M14-150


ФЛ12.8





390


M8-100


ФЛ24.8





700

390


M12-150


ФЛ14.30

ФЛ14.24



  III




590


M14-150

M12-150


ФЛ28.24

ФЛ28.12


   V




590



M16-200


ФЛ14.12


   IV

500



M10-150


ФЛ28.8




390

M12-150

ФЛ14.8





390


ФЛ32.12

ФЛ32.8


   VI


900

590

390


M16-200

M12-150



ПРИЛОЖЕНИЕ 2

Обязательное

АРМИРОВАНИЕ ПЛИТ


1. Плиты шириной 600-1600 мм армируют одной сварной сеткой  (марки С),  а  плиты  шириной 2000-3200 мм - одним арматурным блоком (марки АБ),  собираемым из двух сварных сеток (нижней марки  Н  и  верхней марки В).

2. Расположение   сетки  или  арматурного  блока  в  плите  должно соответствовать указанному на чертеже.

Толщина защитного  слоя  бетона от низа рабочей арматуры до нижней плоскости плит принята равной 30 мм (для плит всех марок).

3. Проектное положение арматурных изделий и толщину защитного слоя бетона  следует фиксировать  прокладками  из  пластмассы или других неметаллических материалов.

4. Спецификация арматурных изделий и  выборка  стали  приведены  в таблице.





1 - сетка марки С; 2 - арматурный блок марки АБ; 3 - нижняя сетка марки Н;

4 - верхняя сетка марки В; 5 - рабочая арматура

Спецификация арматурных изделий и выборка стали на одну плиту




Монтажная петля

           Выборка арматурной стали  (без монтажных петель), кг

Расход стали на


Марка плиты

Марка арматур- ной сетки


Марка


Кол-во


Класс А-III по ГОСТ 5781-82


Класс Вр-I  по ГОСТ 6727-80


Всего


монтажные петли, кг


или блока



Диаметр, мм








     6


      8


     10


      12


     14


     4


      5




ФЛ6.24-4

ФЛ6.12-4


С6.24-4

С6.12-4


М10-150

М8-100



 -

 -


 -

 -


 -

 -


 -

 -


 -

 -


1,84

0,91


 -

 -


1,84

0,91


0,86

0,44


ФЛ8.24-1

ФЛ8.12-1

ФЛ8.24-3

ФЛ8.12-3

ФЛ8.24-4

ФЛ8.12-4


С8.24-1 С8.12-1 С8.24-3 С8.12-3 С8.24-4 С8.12-4




М10-150





 -

 -

 -

 -

3,95

1,97


 -

 -

 -

 -

 -

 -


 -

 -

 -

 -

 -

 -


 -

 -

 -

 -

 -

 -


 -

 -

 -

 -

 -

 -


2,5

1,24

0,86

0,42

0,86

0,42


 -

 -

2,56

1,28

 -

 -


2,5

1,24

3,42

1,7

4,81

2,39



0,86


ФЛ10.30-1

ФЛ10.24-1


С10.30-1

С10.24-1


М12-150

М12-150



 -

 -


 -

 -


 -

 -


 -

 -


 -

 -


1,08

0,86


3,63

2,90


4,71

3,76


1,26


ФЛ10.12-1

ФЛ10.8-1


С10.12-1

С10.8-1


М10-150

М8-100



 -

 -


 -

 -


 -

 -


 -

 -


 -

 -


0,42

0,27


1,45

0,97


1,87

1,24


0,86

0,44


ФЛ10.30-2

ФЛ10.24-2

ФЛ10.12-2

ФЛ10.8-2


С10.30-2

С10.24-2

С10.12-2

С10.8-2


М12-150

М12-150

М10-150

М8-100



5,59

4,48

2,24

1,49


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,08

0,86

0,42

0,27


 -

 -

 -

 -


6,67

5,34

2,66

1,76


1,26

1,26

0,86

0,44


ФЛ10.30-3

ФЛ10.24-3

ФЛ10.12-3

ФЛ10.8-3


С10.30-3

С10.24-3

С10.12-3

С10.8-3


М12-150

М12-150

М10-150

М8-100



 -

 -

 -

 -


7,96

6,3

2,99

1,99


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,08

0,86

0,42

0,27


 -

 -

 -

 -


9,04

7,16

3,41

2,26


1,26

1,26

0,86

0,44


ФЛ10.30-4

ФЛ10.24-4

ФЛ10.12-4

ФЛ10.8-4


С10.30-4

С10.24-4

С10.12-4

С10.8-4


М12-150

М12-150

М10-150

М8-100



 -

 -

 -

 -


9,95

7,96

3,98

2,65


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,08

0,86

0,42

0,27


 -

 -

 -

 -


11,03

8,82

4,4

2,92


1,26

1,26

0,86

0,44


ФЛ12.30-1

ФЛ12.24-1

ФЛ12.12-1

ФЛ12.8-1


С12.30-1

С12.24-1

С12.12-1

С12.8-1


М14-150

М12-150

М10-150

М8-100



6,26

5,01

2,5

1,67


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


7,88

6,3

3,13

2,08


1,80

1,26

0,86

0,44


ФЛ12.30-2

ФЛ12.24-2

ФЛ12.12-2

ФЛ12.8-2


С12.30-2

С12.24-2

С12.12-2

С12.8-2


М14-150

М12-150

М10-150

М8-100



 -

 -

 -

 -


11,14

8,91

4,46

2,97


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


12,76

10,2

5,09

3,38


1,80

1,26

0,86

0,44


ФЛ12.30-3

ФЛ12.24-3

ФЛ12.12-3

ФЛ12.8-3


С12.30-3

С12.24-3

С12.12-3

С12.8-3


М14-150

М12-150

М10-150

М8-100



 -

 -

 -

 -


 -

 -

 -

 -


15,84

12,54

5,94

3,96


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


17,46

13,83

6,57

4,37


1,80

1,26

0,86

0,44


ФЛ12.30-4

ФЛ12.24-4

ФЛ12.12-4

ФЛ12.8-4


С12.30-4

С12.24-4

С12.12-4

С12.8-4


М14-150

М12-150

М10-150

М8-100


2

 -

 -

 -

 -


 -

 -

 -

 -


19,81

15,84

7,92

5,28


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


21,43

17,13

8,55

5,69


1,80

1,26

0,86

0,44


ФЛ14.30-1

ФЛ14.24-1

ФЛ14.12-1

ФЛ14.8-1


С14.30-1

С14.24-1

С14.12-1

С14.8-1


М14-150

М12-150

М10-150

М10-150



 -

 -

 -

 -


10,81

8,56

4,05

2,7


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


12,43

9,85

4,68

3,11


1,80

1,26

0,86

0,86


ФЛ14.30-2

ФЛ14.24-2

ФЛ14.12-2

ФЛ14.8-2


С14.30-2

С14.24-2

С14.12-2

С14.8-2


М14-150

М12-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


17,47

13,83

6,55

4,37


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


19,09

15,12

7,18

4,78


1,80

1,26

0,86

0,86


ФЛ14.30-3

ФЛ14.24-3

ФЛ14.12-3

ФЛ14.8-3


С14.30-3

С14.24-3

С14.12-3

С14.8-3


М14-150

М12-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


21,84

17,47

8,74

5,82


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


23,46

18,76

9,37

6,23


1,80

1,26

0,86

0,86


ФЛ14.30-4

ФЛ14.24-4

ФЛ14.12-4

ФЛ14.8-4


С14.30-4

С14.24-4

С14.12-4

С14.8-4


М14-150

М12-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


33,03

26,43

13,21

8,81


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


34,65

27,72

13,84

9,22


1,80

1,26

0,86

0,86


ФЛ16.30-1

ФЛ16.24-1

ФЛ16.12-1

ФЛ16.8-1


C16.30-1

С16.24-1

С16.12-1

С16.8-1


М14-150

М14-150

М10-150

М10-150



 -

 -

 -

 -


14,2

11,26

5,39

3,43


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


15,82

12,55

6,02

3,84


1,80

1,80

0,86

0,86


ФЛ16.30-2

ФЛ16.24-2

ФЛ16.12-2

ФЛ16.8-2


С16.30-2

С16.24-2

С16.12-2

С16.8-2


М14-150

М14-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


24,8

19,84

9,92

6,61


 -

 -

 -

 -


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


26,42

21,13

10,55

7,02


1,80

1,80

0,86

0,86


ФЛ16.30-3

ФЛ16.24-3

ФЛ16.12-3

ФЛ16.8-3


С16.30-3

С16.24-3

С16.12-3

С16.8-3


М14-150

М14-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


35,7

28,56

14,27

9,52


 -

 -

 -

 -


1,62

1,29

0,63

0,41


 -

 -

 -

 -


37,32

29,85

14,9

9,93


1,80

1,80

0,86

0,86


ФЛ16.30-4

ФЛ16.24-4

ФЛ16.12-4

ФЛ16.8-4


С16.30-4

С16.24-4

С16.12-4

С16.8-4


М14-150

М14-150

М10-150

М10-150



 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


 -

 -

 -

 -


44,49

35,28

16,88

10,74


1,62

1,29

0,63

0,41


 -

 -

 -

 -


46,11

36,57

17,51

11,15


1,80

1,80

0,86

0,86


ФЛ20.30-1

ФЛ20.24-1


АБ20.30-1

АБ20.24-1


М16-200

М16-200


4

10,25

8,21


 -

 -


 -

 -


 -

 -


 -

 -


3,22

2,56


2,13

1,7


15,6

12,47


5,56

5,56


ФЛ20.12-1

ФЛ20.8-1


АБ20.12-1

АБ20.8-1


М12-150

М10-150


2

4,1

2,73


 -

 -


 -

 -


 -

 -


 -

 -


1,24

0,78


0,85

0,53


6,19

4,04


1,26

0,86


ФЛ20.30-2

ФЛ20.24-2


АБ20.30-2

АБ20.24-2


М16-200

М16-200


4

3,46

2,77


18,48

14,79


 -

 -


 -

 -


 -

 -


3,22

2,56


 -

 -


25,16

20,12


5,56

5,56


ФЛ20.12-2

ФЛ20.8-2


АБ20.12-2

АБ20.8-2


М12-150

М10-150


2

1,39

0,86


7,39

4,93


 -

 -


 -

 -


 -

 -


1,24

0,78


 -

 -


10,02

6,57


1,26

0,86


ФЛ20.30-3

ФЛ20.24-3


АБ20.30-3

АБ20.24-3


М16-200

М16- 200


4

3,28

2,63


 -

 -


30,35

24,29


 -

 -


 -

 -


3,22

2,56


 -

 -


36,85

29,48


5,56

5,56


ФЛ20.12-3

ФЛ20.8-3


АБ20.12-3

АБ20.8-3


М12-150

М10-150


2

1,31

0,82


 -

 -


12,14

8,1


 -

 -


 -

 -


1,24

0,78


 -

 -


14,69

9,7


1,26

0,86


ФЛ20.30-4

ФЛ20.24-4


АБ20.30-4

АБ20.24-4


М16-200

М16-200


4

 -

 -


 -

 -


46,28

37,01


 -

 -


 -

 -


3,76

2,98


 -

 -


50,04

39,99


5,56

5,56


ФЛ20.12-4

ФЛ20.8-4


АБ20.12-4

АБ20.8-4


М12-150

М10-150


2

 -

 -


 -

 -


18,51

12,11


 -

 -


 -

 -


1,44

0,89


 -

 -


19,95

13,0


1,26

0,86


ФЛ24.30-1

ФЛ24.24-1


АБ24.30-1

АБ24.24-1


М16-200

М16-200


4

 -

 -


20,74

16,59


 -

 -


 -

 -


 -

 -


3,56

2,79


3,14

2,42


27,44

21,8


5,56

5,56


ФЛ24.12-1

ФЛ24.8-1


АБ24.12-1

АБ24.8-1


М14-150

М12-150


2

 -

 -


8,3

5,53


 -

 -


 -

 -


 -

 -


1,3

0,84


1,09

0,73


10,69

7,1


1,80

1,26


ФЛ24.30-2

ФЛ24.24-2


АБ24.30-2

АБ24.24-2


М16-200

М16-200


4

5,22

4,1


 -

 -


34,43

27,54


 -

 -


 -

 -


4,21

3,33


 -

 -


43,86

34,97


5,56

5,56


ФЛ24.12-2

ФЛ24.8-2


АБ24.12-2

АБ24.8-2


М14-150

М12-150


2

2,05

1,31


 -

 -


13,77

9,18


 -

 -


 -

 -


1,62

1,03


 -

 -


17,44

11,52


1,80

1,26


ФЛ24.30-3

ФЛ24.24-3


АБ24.30-3

АБ24.24-3


М16-200

М16-200


4

 -

 -


10,4

8,17


 -

 -


52,48

41,98


 -

 -


4,21

3,33


 -

 -


67,09

53,48


5,56

5,56


ФЛ24.12-3

ФЛ24.8-3


АБ24.12-3

АБ24.8-3


М14-150

М12-150


2

 -

 -


3,71

2,6


 -

 -


20,99

13,99


 -

 -


1,57

1,03


 -

 -


26,27

17,62


1,80

1,26


ФЛ24.30-4

ФЛ24.24-4


АБ24.30-4

АБ24.24-4


М16-200

М16-200


4

 -

 -


 -

 -


17,4

13,92


51,68

41,34


 -

 -


4,32

3,44


 -

 -


73,4

58,7


5,56

5,56


ФЛ24.12-4

ФЛ24.8-4


АБ24.12-4

АБ24.8-4


М14-150

М12-150


2

 -

 -


 -

 -


6,96

4,64


20,67

13,78


 -

 -


1,68

1,09


 -

 -


29,31

19,51


1,80

1,26


ФЛ28.24-1


АБ28.24-1


М16-200


4

 -


28,79


 -


 -


 -


3,22


 -


32,01


5,56


ФЛ28.12-1

ФЛ28.8-1


АБ28.12-1

АБ28.8-1


М16-200

М12-150


2

 -

 -


13,57

9,32


 -

 -


 -

 -


 -

 -


1,46

0,98


 -

 -


15,03

10,3


2,78

1,26


ФЛ28.24-2


АБ28.24-2


М16-200


4

 -


 -


47,09


 -


 -


3,28


 -


50,37


5,56


ФЛ28.12-2

ФЛ28.8-2


АБ28.12-2

АБ28.8-2


М16-200

М12-150


2

 -

 -


 -

 -


23,23

15,69


 -

 -


 -

 -


1,57

1,03


 -

 -


24,8

16,72


2,78

1,26


ФЛ28.24-3


АБ28.24-3


М16-200


4

 -


 -


14,31


 -


62,33


3,22


 -


79,86


5,56


ФЛ28.12-3

ФЛ28.8-3


АБ28.12-3

АБ28.8-3


М16-200

М12-150


2

 -

 -


 -

 -


6,44

4,29


 -

 -


31,17

20,78


1,51

0,98


 -

 -


39,12

26,05


2,78

1,26


ФЛ28.24-4


АБ28.24-4


М16-200


4

 -


 -


 -


 -


93,84


3,22


 -


97,06


5,56


ФЛ28.12-4

ФЛ28.8-4


АБ28.12-4

АБ28.8-4


М16-200

М12-150


2

 -

 -


 -

 -


 -

 -


 -

 -


45,51

30,35


1,51

0,98


 -

 -


47,02

31,33


2,78

1,26


ФЛ32.12-1

ФЛ32.8-1


АБ32.12-1

АБ32.8-1


М16-200

М12-150


2

 -

 -


3,07

2,3


18,51

12,34


 -

 -


 -

 -


1,66

1,12


 -

 -


23,24

15,76


2,78

1,26


ФЛ32.12-2

ФЛ32.8-2


АБ32.12-2

АБ32.8-2


М16-200

М12-150


2

 -

 -


 -

 -


 -

 -


35,7

23,77


 -

 -


1,71

1,12


 -

 -


37,41

24,89


2,78

1,26


ФЛ32.12-3

ФЛ32.8-3


АБ32.12-3

АБ32.8-3


М16-200

М12-150


2

 -

 -


 -

 -


 -

 -


 -

 -


51,26

34,64


1,77

1,17


 -

 -


53,03

35,81


2,78

1,26



ПРИЛОЖЕНИЕ 3

Обязательное

АРМАТУРНЫЕ ИЗДЕЛИЯ


1. Форма и размеры сеток,  а также  спецификация  стали  на  сетки приведены в табл. 1, выборка стали на одну сетку - в табл. 2.

2. Форма  и размеры арматурных блоков,  а также спецификация стали на один арматурный блок приведены на чертеже и в табл. 3.

3. Форма и размеры монтажных петель,  нормативные усилия в них,  а также спецификация и выборка стали приведены в табл. 4.

4. При  изготовлении  сеток  следует  сваривать  пересечения  всех стержней по периметру сетки, а  в  середине  -  через  каждые  два пересечения.

Сварку сеток    рекомендуется    осуществлять   на   машине   типа АТМС-14х75-7-1(2), оснащенной   механизмом   досылки    поперечных укороченных стержней,  а сетки с рабочей арматурой диаметром 10 мм и более - на машине типа МТ2002 или с помощью  подвесной  машины  типа МТП-810.

5. При  сборке  арматурного  блока  из  нижней (марки Н) и верхней (марки В) сеток стержни рабочей арматуры (табл.  1, позиция 1 или 3) обеих сеток следует располагать в одной горизонтальной плоскости.

6. В   арматурном  блоке  соединение  сеток  между  собой  следует производить  контактной точечной  сваркой  в   местах   пересечения стержней   по  периметру  верхней  сетки,  а  в середине  ее  число свариваемых  точек  определяют  из  условия  обеспечения транспортабельности арматурных блоков.

При сборке  арматурного  блока из сварных сеток допускается замена сварных соединений на вязаные.


Таблица 1


Марка сетки

Пози- ция


Чертеж сетки

Диаметр, мм, класс

Длина, мм

Количество

img18, мм



С6.24-4

1




  540


   24





2





4ВрI


2340


3


20



С6.12-4

1




  540


   12




2




 1140


   3




С8.24-1


1








  740


   24




2




 4ВрI


 2340


   4




С8.12-1

1




  740


   12




2




 1140


   4




С8.24-3

1



 5ВрI


  740


   24




2



 4ВрI


 2340


   4


 20



С8.12-3

1



 5ВрI


  740


   12




2



 4ВрI


 1140


   4




С8.24-4

1



 6АIII


  740


   24




2



 4ВрI


 2340


   4




С8.12-4

1



 6АIII


  740


   12




2



 4ВрI


 1140


   4



С10.30-1


1






 5ВрI


  840


   30





2



 4ВрI


 2940


   4




С10.24-1

1



 5ВрI


  840


   24





2



 4ВрI


 2340


   4




С10.12-1

1



 5ВрI


  840


   12





2



 4ВрI


 1140


   4



 20


С10.8-1

1



 5ВрI


  840


   8





2



 4ВрI


  740


   4




С10.30-2

1



 6AIII


  840


   30





2



 4ВрI


 2940


   4




С10.24-2

1



 6AIII


  840


   24





2



 4ВрI


 2340


   4




С10.12-2

1



 6AIII


  840


   12





2



 4ВрI


 1140


   4




С10.8-2

1



 6AIII


  840


   8





2



 4ВрI


  740


   4




С10.30-3

3



 8AIII


  840


   24



 35



2



 4ВрI


 2940


   4




С10.24-3

3



 8AIII


  840


   19



 45



2



 4ВрI


 2340


   4




С10.12-3

3



 8AIII


  840


   9



 70



2



 4ВрI


 1140


   4





С10.8-3

3



 8AIII


  840


   6



 60



2



 4ВрI


  740


   4




С10.30-4

1



 8AIII


  840


   30





2



 4ВрI


 2940


   4




С10.24-4

1



 8AIII


  840


   24



 20



2



 4ВрI


 2340


   4




С10.12-4

1



 8AIII


  840


   12





2



 4ВрI


 1140


   4




С10.8-4

1



 8AIII


  840


   8





2



 4ВрI


  740


   4




С12.30-1


1





6AIII



  940


   30





2



 4ВрI


 2940


   6




С12.24-1

1



 6AIII


  940


   24





2



 4ВрI


 2340


   6




С12.12-1

1



 6AIII


  940


   12





2



 4ВрI


 1140


   6


 20


С12.8-1

1



 6AIII


  940


   8





2



 4ВрI


  740


   6




С12.30-2

1



 8AIII


  940


   30





2



 4ВрI


 2940


   6




С12.24-2

1



 8AIII


  940


   24





2



 4ВрI


 2340


   6




С12.12-2

1



 8AIII


  940


   12





2



 4ВрI


 1140


   6




С12.8-2

1



 8AIII


  940


   8





2



 4ВрI


  740


   6




С12.30-3

3





10AIII


 1070


   24


 35




2



 4ВрI


 2940


   6




С12.24-3

3



10AIII


 1070


   19



 45



2



 4ВрI


 2340


   6




С12.12-3

3



10AIII


 1070


   9



 70



2



 4ВрI


 1140


   6





С12.8-3

3



10AIII


 1070


   6



 60



2



 4ВрI


  740


   6




012.30-4

1



10AIII


 1070


   30





2



 4ВрI


 2940


   6




С12.24-4

1



10AIII


 1070


   24





2



 4ВрI


 2340


   6



 20


С12.12-4

1



10AIII


 1070


   12





2



 4ВрI


 1140


   6




С12.8-4

1



10AIII


 1070


   8




2



 4ВрI


  740


   6




С14.30-1


3




 8AIII


 1140


   24


 35




2



 4ВрI


 2940


   6




С14.24-1

3



 8AIII


 1140


   19



 45



2



 4ВрI


 2340


   6




С14.12-1

3



 8AIII


 1140


   9



 70



2



 4ВрI


 1140


   6




С14.8-1

3



 8AIII


 1140


   6



 60



2



 4ВрI


  740


   6





С14.30-2

3



10AIII


 1180


   24



 35



2



 4ВрI


 2940


   6





С14.24-2

3



10AIII


 1180


   19



 45



2



 4ВрI


 2340


   6




С14.12-2

3



10AIII


 1180


   9



 70



2



 4ВрI


 1140


   6




С14.8-2

3



10AIII


 1180


   6



 60



2



 4ВрI


  740


   6




С14.30-3

1



10AIII


 1180


   30




2



 4ВрI


 2940


   6




С14.24-3

1



10AIII


 1180


   24





2



 4ВрI


 2340


   6


 20



С14.12-3

1



10AIII


 1180


   12





2



 4ВрI


 1140


   6




С14.8-3

1



10AIII


 1180


   8





2



 4ВрI


  740


   6




С14.30-4


1




12AIII


 1240


   30




2



 4ВрI


 2940


   6




С14.24-4

1



12AIII


 1240


   24





2



 4ВрI


 2340


   6



 20


С14.12-4

1



12AIII


 1240


   12





2



 4ВрI


 1140


   6




С14.8-4

1



12AIII


 1240


   8





2



 4ВрI


  740


   6




С16.30-1

1




 8AIII


 1240


   29




2



 4ВрI


 2940


   6




С16.24-1

1



 8AIII


 1240


   23




2



 4ВрI


 2340


   6



 70


С16.12-1

1



 8AIII


 1240


   11




2



 4ВрI


 1140


   6




С16.8-1

1



 8AIII


 1240


   7




2




 4ВрI


  740


   6




С16.30-2


1




10AIII


 1340


   30




2



 4ВрI


 2940


   6




С16.24-2

1



10AIII


 1340


   24




2



 4ВрI


 2340


   6



 20


С16.12-2

1



10AIII


 1340


   12




2



 4ВрI


 1140


   6




С16.8-2

1



10AIII


 1340


   8




2



 4ВрI


  740


   6




С16.30-3

1



12AIII


 1340


   30




2



 4ВрI


 2940


   6




С16.24-3

1



12AIII


 1340


   24




2



 4ВрI


 2340


   6




С16.12-3

1



12AIII


 1340


   12




2



 4ВрI


 1140


   6




С16.8-3

1



12AIII


 1340


   8




2



 4ВрI


  740


   6




С16.30-4


1




14AIII


 1270


   29




2



 4ВрI


 2940


   6




С16.24-4

1



14AIII


 1270


   23




2



 4ВрI


 2340


   6



  70


С16.12-4

1



14AIII


 1270


   11




2



 4ВрI


 1140


   6




С16.8-4

1



14AIII


 1270


   7




2



 4ВрI


  740


   6




H20.30-1

1





6AIII


 1540


   30




2



 4ВрI


 2940


   8




H20.24-1

1



 6AIII


 1540


   24




2



 4ВрI


 2340


   8




H20.12-1

1



 6AIII


 1540


   12




2



 4ВрI


 1140


   8




H20.8-1

1



 6AIII


 1540


   8





2



 4ВрI


  740


   8



 20


H20.30-2

1



 8AIII


 1560


   30




2



 4ВрI


 2940


   8




H20.24-2

1



 8AIII


 1560


   24




2



 4ВрI


 2340


   8




H20.12-2

1



 8AIII


 1560


   12




2



 4ВрI


 1140


   8




H20.8-2

1



 8AIII


 1560


   8




2



 4ВрI


  740


   8



H20.30-3


1





10AIII


 1640


   30




2



 4ВрI


 2940


   8




H20.24-3

1



10AIII


 1640


   24




2



 4ВрI


 2340


   8



 20


H20.12-3

1



10AIII


 1640


   12




2



 4ВрI


 1140


   8




H20.8-3

1



10AIII


 1640


   8




2



 4ВрI


  740


   8




H20.30-4

1





10AIII


 1740


   30




2



 4ВрI


 2940


   8




H20.24-4

1



10AIII


 1740


   24




2



 4ВрI


 2340


   8




H20.12-4

1



10AIII


 1740


   12




2



 4ВрI


 1140


   8




H20.8-4

1



10AIII


 1740


   8




2



 4ВрI


  740


   8




H24.30-1


1





 8AIII


 1750


   30




2



 4ВрI


 2940


   8




H24.24-1

1



 8AIII


 1750


   24




2



 4ВрI


 2340


   8




H24.12-1

1



 8AIII


 1750


   12




2



 4ВрI


 1140


   8




H24.8-1

1



 8AIII


 1750


   8




2



 4ВрI


  740


   8



 20


H24.30-2


1





10AIII


 1860


   30




2



 4ВрI


 2940


   10




H24.24-2

1



10AIII


 1860


   24




2



 4ВрI


 2340


   10




H24.12-2

1



10AIII


 1860


   12




2



 4ВрI


 1140


   10




H24.8-2

1



10AIII


 1860


   8




2



 4ВрI


  740


   10




H24.30-3

1



12AIII


 1970


   30





2



 4ВрI


 2940


   10




H24.24-3

1



12AIII


 1970


   24




2



 4ВрI


 2340


   10




H24.12-3

1



12AIII


 1970


   12




2



4ВрI


 1140


   10




H24.8-3

1



12AIII


 1970


   8




2



 4ВрI


  740


   10




H24.30-4

1



12AIII


 1940


   30




2



 4ВрI


 2940


   10




H24.24-4

1



12AIII


 1940


   24




2



 4ВрI


 2340


   10




H24.12-4

1



12AIII


 1940


   12




2



 4ВрI


 1140


   10




H24.8-4

1



12AIII


 1940


   8




2



 4ВрI


  740


   10




H28.24-1


1




 8AIII


 2170


   24




2



 4ВрI


 2340


   10




H28.12-1


1



 8AIII


 2170


   12




2



 4ВрI


 1140


   10




H28.8-1


1



 8AIII


 2170


   8




2



 4ВрI


  740


   10




H28.24-2


1



10AIII


 2270


   24




2



 4ВрI


 2340


   10




H28.12-2

1



10AIII


 2270


   12




2



 4ВрI


 1140


   10




H28.8-2

1



10AIII


 2270


   8




2



 4ВрI


  740


   10



 20


H28.24-3

1



14AIII


 2150


   24





2



 4ВрI


 2340


   10




H28.12-3

1



14AIII


 2150


   12




2



 4ВрI


 1140


   10




H28.8-3

1



14AIII


 2150


   8




2



 4ВрI


  740


   10




H28.24-4


1



14AIII


 2270


   24




2



 4ВрI


 2340


   10




H28.12-4

1



14AIII


 2270


   12




2



 4ВрI


 1140


   10




H28.8-4

1



14AIII


 2270


   8




2



 4ВрI


  740


   10




Н32.12-1


1




10AIII


 2500


   12




2



 4ВрI


 1140


   12




Н32.8-1

1



10AIII


 2500


   8




2



 4ВрI


  740


   12




Н32.12-2

1



12AIII


 2570


   12




2



4ВрI


 1140


   12



 20


Н32.8-2

1



12AIII


 2570


   8




2



 4ВрI


  740


   12




Н32.12-3

1



14AIII


 2570


   12




2



 4ВрI


 1140


   12




Н32.8-3

1



14AIII


 2570


   8




2



 4ВрI


  740


   12




В20.30-1

1




 5ВрI


  740


   20




2



 4ВрI


 2890


   4




В20.24-1

1



 5ВрI


  740


   16




2



 4ВрI


 2290


   4



 20


В20.12-1

1



 5BpI


  740


   8




2



 4ВрI


 1090


   4




В20.8-1

1



 5BpI


  740


   5




2



 4ВрI


  640


   4




В20.30-2

1



 6AIII


  780


   20




2



 4ВрI


 2890


   4




В20.24-2

1



 6AIII


  780


   16




2



 4ВрI


 2290


   4



 40


В20.12-2

1



 6AIII


  780


   8




2



 4ВрI


 1090


   4




В20.8-2

1



 6AIII


  780


   5




2



 4ВрI


  640


   4




В20.30-3

1



 6AIII


  740


   20




2



 4ВрI


 2890


   4




В20.24-3

1



 6AIII


  740


   16




2



 4ВрI


 2290


   4



 20


В20.12-3

1



 6AIII


  740


   8




2



 4ВрI


 1090


   4




В20.8-3

1



 6AIII


  740


   5




2



 4ВрI


  640


   4




В20.30-4


1




10AIII


 1140


   20




2



 4ВрI


 2890


   6




В20.24-4

1



10AIII


 1140


   16




2



 4ВрI


 2290


   6



 20


В20.12-4

1



10AIII


 1140


   8




2



 4ВрI


 1090


   6




В20.8-4

1



10AIII


 1140


   5




2




 4ВрI


  640


   6




В24.30-1


1




 5ВрI


  840


   26




2



 4ВрI


 2540


   6




В24.24-1

1



 5ВрI


  840


   20




2



 4ВрI


 1940


   6




В24.12-1

1



 5ВрI


  840


   9




2



 4ВрI


  840


   6




В24.8-1

1



 5ВрI


  840


   6




2



 4ВрI


  540


   6




В24.30-2

1



 6AIII


  840


   28




2



 4ВрI


 2740


   6




В24.24-2

1



 6AIII


  840


   22




2



 4ВрI


 2140


   6




В24.12-2

1



 6AIII


  840


   11




2



 4ВрI


 1040


   6




В24.8-2

1



 6AIII


  840


   7




2



 4ВрI


  640


   6




В24.30-3

1



 8AIII


  940


   28




2



 4ВрI


 2740


   6




В24.24-3

1



 8AIII


  940


   22




2



 4ВрI


 2140


   6




В24.12-3

1



 8AIII


  940


   10




2



 4ВрI


  940


   6




В24.8-3

1



 8AIII


  940


   7




2



 4ВрI


  640


   6



  90


В24.30-4

1



10AIII


  940


   30




2



 4ВрI


 2940


   6




В24.24-4

1



10AIII


  940


   24




2



 4ВрI


 2340


   6




В24.12-4

1



10AIII


  940


   12





2



 4ВрI


 1140


   6




В24.8-4

1



10AIII


  940


   8




2



 4ВрI


  740


   6




В28.24-1


1




 8AIII


 1040


   20




2



 4ВрI


 1940


   6




В28.12-1

1



 8AIII


 1040


   8




2



 4ВрI


  740


   6




В28.8-1

1



 8AIII


 1040


   6




2



 4ВрI


  540


   6



 20


В28.24-2

1



10AIII


 1040


   21




2



 4ВрI


 2040


   6




В28.12-2

1



10AIII


 1040


   10




2



 4ВрI


  940


   6




В28.8-2

1



10AIII


 1040


   7




2



 4ВрI


  640


   6




В28.24-3

1



10AIII


 1160


   20




2



 4ВрI


 1940


   6




В28.12-3

1



10AIII


 1160


   9




2



 4ВрI


  840


   6




В28.8-3

1



10AIII


 1160


   6




2



 4ВрI


  540


   6



 30


В28.24-4

1



14AIII


 1160


   20




2



 4ВрI


 1940


   6




В28.12-4

1



14AIII


 1160


   9




2



 4ВрI


  840


   6




В28.8-4

1



14AIII


 1160


   6




2



 4ВрI


  540


   6




В32.12-1


1



 8AIII


  970


   8




2



 4ВрI


  740


   6



 50


В32.8-1

1



 8AIII


  970


   6




2



 4ВрI


  540


   6




В32.12-2

1



12AIII


 1040


   9




2



 4ВрI


  840


   6



 70


В32.8-2

1



12AIII


 1040


   6




2



 4ВрI


  540


   6




В32.12-3


1




14AIII


 1160


   10




2



 4ВрI


  940


   6



 30


В32.8-3


1



14AIII


 1160


   7




2



 4ВрI


  640


   6




Таблица 2

Выборка стали на одну сетку



              Арматурная сталь, кг



Марка сетки

  класса А-III по ГОСТ 5781-82


 класса Вр-I

по ГОСТ 6727-80

Масса сетки, кг


                  Диаметр, мм



 6


 8


 10


 12


 14


  4


  5




С6.24-4

С6.12-4


 -

 -


 -

 -


  -

  -


  -

  -


  -

  -


 1,84

 0,91


  -

  -


1,84

0,91


С8.24-1

С8.12-1


 -

 -


 -

 -


  -

  -


  -

  -


  -

  -


 2,5

 1,24


  -

  -


2,5

1,24


С8.24-3

С8.12-3


 -

 -


 -

 -


  -

  -


  -

  -


  -

  -


 0,86

 0,42


 2,56

 1,28


3,42

1,7


С8.24-4

С8.12-4


3,95

1,97


 -

 -


  -

  -


  -

  -


  -

  -


 0,86

 0,42


  -

  -


4,81

2,39


С10.30-1

С10.24-1

С10.12-1

С10.8-1


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,08

 0,86

 0,42

 0,27


 3,63

 2,9

 1,45

 0,97


4,71

3,76

1,87

1,24


С10.30-2

С10.24-2

С10.12-2

С10.8-2


5,59

4,48

2,24

1,49


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,08

 0,86

 0,42

 0,27


  -

  -

  -

  -


6,67

5,34

2,66

1,76


С10.30-3

С10.24-3

С10.12-3


 -

 -

 -


7,96

6,3

2,99


  -

  -

  -


  -

  -

  -


  -

  -

  -


 1,08

 0,86

 0,42


  -

  -

  -


9,04

7,16

3,41


С10.8-3


 -


1,99


  -


  -


  -


 0,27


  -


2,26


С10.30-4

С10.24-4

С10.12-4

С10.8-4


 -

 -

 -

 -


9,95

7,96

3,98

2,65


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,08

 0,86

 0,42

 0,27


  -

  -

  -

  -


11,03

8,82

4,4

2,92


С12.30-1

С12.24-1

С12.12-1

С12.8-1


6,26

5,01

2,5

1,67


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


7,88

6,3

3,13

2,08


С12.30-2

С12.24-2

С12.12-2

С12.8-2


 -

 -

 -

 -


11,14

8,91

4,46

2,97


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


12,76

10,2

5,09

3,38


С12.30-3

С12.24-3

С12.12-3

С12.8-3


 -

 -

 -

 -


 -

 -

 -

 -


15,84

12,54

5,94

3,96


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


17,46

13,83

6,57

4,37


С12.30-4

С12.24-4

С12.12-4

С12.8-4


 -

 -

 -

 -


 -

 -

 -

 -


19,81

15,84

7,92

5,28


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


21,43

17,13

8,55

5,69


С14.30-1

С14.24-1

С14.12-1

С14.8-1


 -

 -

 -

 -


10,81

8,56

4,05

2,7


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


12,43

9,85

4,68

3,11


С14.30-2

С14.24-2

С14.12-2

С14.8-2


 -

 -

 -

 -


 -

 -

 -

 -


17,47

13,83

6,55

4,37


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


19,09

15,12

7,18

4,78


С14.30-3

С14.24-3

С14.12-3

С14.8-3


 -

 -

 -

 -


 -

 -

 -

 -


21,84

17,47

8,74

5,82


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


23,46

18,76

9,37

6,23


С14.30-4

С14.24-4

С14.12-4

С14.8-4


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


33,03

26,43

13,21

8,81


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


34,65

27,72

13,84

9,22


С16.30-1

С16.24-1

С16.12-1

С16.8-1


 -

 -

 -

 -


14,2

11,26

5,39

3,43


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


15,82

12,55

6,02

3,84


С16.30-2

С16.24-2

С16.12-2

С16.8-2


 -

 -

 -

 -


 -

 -

 -

 -


24,8

19,84

9,92

6,61


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


26,42

21,13

10,55

7,02


С16.30-3

С16.24-3

С16.12-3

С16.8-3


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


35,7

28,56

14,27

9,52


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


37,32

29,85

14,9

9,93


С16.30-4

С16.24-4

С16.12-4

С16.8-4


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


44,49

35,28

16,88

10,74


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


46,11

36,57

17,51

11,15


H20.30-1

H20.24-1

H20.12-1

H20.8-1


10,25

8,21

4,1

2,73


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 2,16

 1,72

 0,84

 0,54


  -

  -

  -

  -


12,41

9,93

4,94

3,27


H20.30-2

H20.24-2

H20.12-2

H20.8-2


 -

 -

 -

 -


18,48

14,79

7,39

4,93


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 2,16

 1,72

 0,84

 0,54


  -

  -

  -

  -


20,64

16,51

8,23

5,47


H20.30-3

H20.24-3

H20.12-3

H20.8-3


 -

 -

 -

 -


 -

 -

 -

 -


30,35

24,29

12,14

8,1


  -

  -

  -

  -


  -

  -

  -

  -


 2,16

 1,72

 0,84

 0,54


  -

  -

  -

  -


32,51

26,01

12,98

8,64


H20.30-4

H20.24-4

H20.12-4

H20.8-4


 -

 -

 -

 -


 -

 -

 -

 -


32,21

25,76

12,88

8,59


  -

  -

  -

  -


  -

  -

  -

  -


 2,16

 1,72

 0,84

 0,54


  -

  -

  -

  -


34,37

27,48

13,72

9,13


H24.30-1

H24.24-1

H24.12-1

H24.8-1


 -

 -

 -

 -


20,74

16,59

8,3

5,53


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 2,16

 1,72

 0,84

 0,54


  -

  -

  -

  -


22,9

18,31

9,14

6,07


H24.30-2

H24.24-2

H24.12-2

H24.8-2


 -

 -

 -

 -


 -

 -

 -

 -


34,43

27,54

13,77

9,18


  -

  -

  -

  -


  -

  -

  -

  -


 2,7

 2,15

 1,05

 0,68


  -

  -

  -

  -


37,13

29,69

14,82

9,86


H24.30-3

H24.24-3

H24.12-3

H24.8-3


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


52,48

41,98

20,99

13,99


  -

  -

  -

  -


 2,7

 2,15

 1,05

 0,68


  -

  -

  -

  -


55,18

44,13

22,04

14,67


H24.30-4

H24.24-4

H24.12-4

H24.8-4


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


51,68

41,34

20,67

13,78


  -

  -

  -

  -


 2,7

 2,15

 1,05

 0,68


  -

  -

  -

  -


54,38

43,49

21,72

14,46


H28.24-1

H28.12-1

H28.8-1


 -

 -

 -


20,57

10,28

6,86


  -

  -

  -


  -

  -

  -


  -

  -

  -


 2,15

 1,05

 0,68


  -

  -

  -


22,72

11,33

7,54


H28.24-2

H28.12-2

H28.8-2


 -

 -

 -


 -

 -

 -


33,61

16,81

11,2


  -

  -

  -


  -

  -

  -


 2,15

 1,05

 0,68


  -

  -

  -


35,76

17,86

11,88


H28.24-3

H28.12-3

H28.8-3


 -

 -

 -


 -

 -

 -


  -

  -

  -


  -

  -

  -


62,33

31,17

20,78


 2,15

 1,05

 0,68


  -

  -

  -


64,48

32,22

21,46


H28.24-4

H28.12-4

H28.8-4


 -

 -

 -


 -

 -

 -


  -

  -

  -


  -

  -

  -


65,81

32,9

21,94


 2,15

 1,05

 0,68


  -

  -

  -


67,96

33,95

22,62


H32.12-1

H32.8-1


 -

 -


 -

 -


18,51

12,34


  -

  -


  -

  -


 1,25

 0,82


  -

  -


19,76

13,16


H32.12-2

H32.8-2


 -

 -


 -

 -


  -

  -


27,39

18,23


  -

  -


 1,25

 0,82


  -

  -


28,64

19,05


H32.12-3

H32.8-3


 -

 -


 -

 -


  -

  -


  -

  -


37,25

24,84


 1,25

 0,82


  -

  -


38,5

25,66


B20.30-1

B20.24-1

B20.12-1

B20.8-1


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,06

 0,84

 0,4

 0,24


2,13

1,7

0,85

0,53


3,19

2,54

1,25

0,77


B20.30-2

B20.24-2

B20.12-2

B20.8-2


3,46

2,77

1,39

0,86


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,06

 0,84

 0,4

 0,24


  -

  -

  -

  -


4,52

3,61

1,79

1,1


B20.30-3

B20.24-3

B20.12-3

B20.8-3


3,28

2,63

1,31

0,82


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,06

 0,84

 0,4

 0,24


  -

  -

  -

  -


4,34

3,47

1,71

1,06


B20.30-4

B20.24-4

B20.12-4

B20.8-4


 -

 -

 -

 -


 -

 -

 -

 -


14,07

11,25

 5,63

 3,52

  -

  -

  -

  -


  -

  -

  -

  -


 1,6

 1,26

 0,6

 0,35


  -

  -

  -

  -


15,67

12,51

6,23

3,87


B24.30-1

B24.24-1

B24.12-1

B24.8-1


 -

 -

 -

 -


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,4

 1,07

 0,46

 0,3


3,14

2,42

1,09

0,73


4,54

3,49

1,55

1,03


B24.30-2

B24.24-2

B24.12-2

B24.8-2


5,22

4,1

2,05

1,31


 -

 -

 -

 -


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,51

 1,18

 0,57

 0,35


  -

  -

  -

  -


6,73

5,28

2,62

1,66


B24.30-3

B24.24-3

B24.12-3

B24.8-3


 -

 -

 -

 -


10,4

8,17

3,71

2,6


  -

  -

  -

  -


  -

  -

  -

  -


  -

  -

  -

  -


 1,51

 1,18

 0,52

 0,35


  -

  -

  -

  -


11,91

9,35

4,23

2,95


B24.30-4

B24.24-4

B24.12-4

B24.8-4


 -

 -

 -

 -


 -

 -

 -

 -


17,4

13,92

6,96

4,64


  -

  -

  -

  -


  -

  -

  -

  -


 1,62

 1,29

 0,63

 0,41


  -

  -

  -

  -


19,02

15,21

7,59

5,05


B28.24-1

B28.12-1

B28.8-1


 -

 -

 -


8,22

3,29

2,46


  -

  -

  -


  -

  -

  -


  -

  -

  -


 1,07

 0,41

 0,3


  -

  -

  -


9,29

3,7

2,76


B28.24-2

B28.12-2

B28.8-2


 -

 -

 -


 -

 -

 -


13,48

6,42

4,49


  -

  -

  -


  -

  -

  -


 1,13

 0,52

 0,35


  -

  -

  -


14,61

6,94

4,84


B28.24-3

B28.12-3

B28.8-3


 -

 -

 -


 -

 -

 -


14,31

6,44

4,29


  -

  -

  -


  -

  -

  -


 1,07

 0,46

 0,3


  -

  -

  -


15,38

6,9

4,59


B28.24-4

B28.12-4

B28.8-4


 -

 -

 -


 -

 -

 -


  -

  -

  -


  -

  -

  -


28,03

12,61

8,41


 1,07

 0,46

 0,3


  -

  -

  -


29,1

13,07

8,71


B32.12-1

B32.8-1


 -

 -


3,07

2,3


  -

  -


  -

  -


  -

  -


 0,41

 0,3


  -

  -


3,48

2,6


B32.12-2

B32.8-2


 -

 -


 -

 -


  -

  -


8,31

5,54


  -

  -


 0,46

 0,3


  -

  -


8,77

5,84


B32.12-3

B32.8-3



 -

 -



 -

 -



  -

  -



  -

  -



14,01

9,8



 0,52

 0,35



  -

  -



14,53

10,15














Схема арматурного блока




1 - нижняя сетка марки Н; 2 - верхняя сетка марки В;

3 - рабочая арматура


Таблица 3

Спецификация сеток на один арматурный блок



Марка блока


Марка сетки

               Размеры, мм


Масса

блока,

















 кг


АБ20.30-1



Н20.30-1

В20.30-1


1940

 -


2940

 -


 -

740


 -

2890





 25



15,6


АБ20.24-1



Н20.24-1

В20.24-1


1940

 -


2340

 -


 -

740


 -

2290



 600


 25



12,47


АБ20.12-1



Н20.12-1

В20.12-1


1940

 -


1140

 -


 -

740


 -

1090





 25



6,19


АБ20.8-1



Н20.8-1

В20.8-1


1940

 -


740

 -


 -

740


 -

640





 30



4,04


АБ20.30-2



Н20.30-2

В20.30-2


1940

 -


2940

 -


 -

780


 -

2890





 25



25,16


АБ20.24-2



Н20.24-2

В20.24-2


1940

 -


2340

 -


 -

780


 -

2290



 580


 25



20,12


АБ20.12-2



Н20.12-2

В20.12-2


1940

 -


1140

 -


 -

780


 -

1090





 25



10,02


АБ20.8-2



Н20.8-2

В20.8-2


1940

 -


740

 -


 -

780


 -

640





 30



6,57


АБ20.30-3



Н20.30-3

В20.30-3


1940

 -


2940

 -


 -

740


 -

2890





 25



36,85


АБ20.24-3



Н20.24-3

В20.24-3


1940

 -


2340

 -


 -

740


 -

2290



 600


 25



29,48


АБ20.12-3



Н20.12-3

В20.12-3


1940

 -


1140

 -


 -

740


 -

1090





 25



14,69


АБ20.8-3



Н20.8-3

В20.8-3


1940

 -


740

 -


 -

740


 -

640





 30



9,7


АБ20.30-4



Н20.30-4

В20.30-4


1940

 -


2940

 -


 -

1140


 -

2890





 25



50,04


АБ20.24-4



Н20.24-4

В20.24-4


1940

 -


2340

 -


 -

1140


 -

2290



 400


 25



39,99


АБ20.12-4



Н20.12-4

В20.12-4


1940

 -


1140

 -


 -

1140


 -

1090





 25



19,95


АБ20.8-4



Н20.8-4

В20.8-4


1940

 -


740

 -


 -

1140


 -

640





 30



13,0


АБ24.30-1



Н24.30-1

В24.30-1


2340

 -


2940

 -


 -

940


 -

2540





180



27,44


АБ24.24-1



Н24.24-1

В24.24-1


2340

 -


2340

 -


 -

940


 -

1940



 700


180



21,8


АБ24.12-1



Н24.12-1

В24.12-1


2340

 -


1140

 -


 -

940


 -

840





150



10,69


АБ24.8-1



Н24.8-1

В24.8-1


2340

 -


740

 -


 -

940


 -

540





 80



7,1


АБ24.30-2



Н24.30-2

В24.30-2


2340

 -


2940

 -


 -

940


 -

2740





 80



43,86


АБ24.24-2



Н24.24-2

В24.24-2


2340

 -


2340

 -


 -

940


 -

2140



 700


 80



34,97


АБ24.12-2



Н24.12-2

В24.12-2


2340

 -


1140

 -


 -

940


 -

1040





 50



17,44


АБ24.8-2



Н24.8-2

В24.8-2


2340

 -


740

 -


 -

940


 -

640





 50



11,52


АБ24.30-3



Н24.30-3

В24.30-3


2340

 -


2940

 -


 -

1080


 -

2740





 80



67,09


АБ24.24-3



Н24.24-3

В24.24-3


2340

 -


2340

 -


 -

1080


 -

2140



 630


 80



53,48


АБ24.12-3



Н24.12-3

В24.12-3


2340

 -


1140

 -


 -

1080


 -

940





 80



26,27


АБ24.8-3



Н24.8-3

В24.8-3


2340

 -


740

 -


 -

1080


 -

640





 50



17,62


АБ24.30-4



Н24.30-4

В24.30-4


2340

 -


2940

 -


 -

1080


 -

2940





 20



73,04


АБ24.24-4



Н24.24-4

В24.24-4


2340

 -


2340

 -


 -

1080


 -

2340



 630


 20



58,7


АБ24.12-4



Н24.12-4

В24.12-4


2340

 -


1140

 -


 -

1080


 -

1140





 20



29,31


АБ24.8-4



Н24.8-4

В24.8-4


2340

 -


740

 -


 -

1080


 -

740





 20



19,51


АБ28.24-1



Н28.24-1

В28.24-1


2740

 -


2340

 -


 -

1140


 -

1940





180



32,01


АБ28.12-1



Н28.12-1

В28.12-1


2740

 -


1140

 -


 -

1140


 -

740



 800


180



15,03


АБ28.8-1



Н28.8-1

В28.8-1


2740

 -


740

 -


 -

1140


 -

540





 80



10,3


АБ28.24-2



Н28.24-2

В28.24-2


2740

 -


2340

 -


 -

1140


 -

2040





180



50,37


АБ28.12-2



Н28.12-2

В28.12-2


2740

 -


1140

 -


 -

1140


 -

940



 800


 80



24,8


АБ28.8-2



Н28.8-2

В28.8-2


2740

 -


740

 -


 -

1140


 -

640





 30



16,72


АБ28.24-3



Н28.24-3

В28.24-3


2740

 -


2340

 -


 -

1360


 -

1940





180



79,86


АБ28.12-3



Н28.12-3

В28.12-3


2740

 -


1140

 -


 -

1360


 -

840



 690


150



39,12


АБ28.8-3



Н28.8-3

В28.8-3


2740

 -


740

 -


 -

1360


 -

540





 80



26,05


АБ28.24-4



Н28.24-4

В28.24-4


2740

 -


2340

 -


 -

1360


 -

1940





180



97,06


АБ28.12-4



Н28.12-4

В28.12-4


2740

 -


1140

 -


 -

1360


 -

840



 690


150



47,02


АБ28.8-4



Н28.8-4

В28.8-4


2740

 -


740

 -


 -

1360


 -

540





 80



31,33


АБ32.12-1



Н32.12-1

В32.12-1


3140

 -


1140

 -


 -

1200


 -

740



 970


170



23,24


АБ32.8-1



Н32.8-1

В32.8-1


3140

 -


740

 -


 -

1200


 -

540





 70



15,76


АБ32.12-2



Н32.12-2

В32.12-2


3140

 -


1140

 -


 -

1240


 -

840



 950


150



37,41


АБ32.8-2



Н32.8-2

В32.8-2


3140

 -


740

 -


 -

1240


 -

540





 70



24,89


АБ32.12-3



Н32.12-3

В32.12-3


3140

 -


1140

 -


 -

1360


 -

940



 890


 70



53,03


АБ32.8-3



Н32.8-3

В32.8-3


3140

 -


740

 -


 -

1360


 -

640





 30



35,81




Таблица 4

Нормативное усилие, спецификация и выборка стали

на одну монтажную петлю


Марка монтажной

петли

Чертеж


Диаметр,

мм,

класс

Размеры монтажной

петли, мм

Длина,

мм



Масса,

кг

Нормавное

усилие,







а4


а5






кН(кгс)


 М8-100






  8АI



180



   130



550



0,22



 2,94

(300)


М10-150



 10АI






700


0,43


 6,86

(700)

М12-150



 12АI


230


  165


710


0,63


10,79

(1100)

М14-150



 14АI






730


0,90


14,71

(1500)

М16-200



 16АI


280


  200


880


1,39


19,61

(2000)




ГОСТЫ И СНИПЫ, Москва, 2004 г.
