УДК 621.643.412:006.354                                               Группа Г18


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ФЛАНЦЫ ЛИТЫЕ СТАЛЬНЫЕ НА Рy от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2)


Конструкция и размеры


ГОСТ 12819-80*

Взамен ГОСТ 12820-67, ГОСТ 12825-67


0КП 37 9941


Постановлением Государственного комитета СССР по стандартам от 20 мая 980 г. № 2239 дата введения установлена

01.01.83


Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 №403


1. Настоящий стандарт распространяется на фланцы литой стальной арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 1,6 до 20,0 МПа от 16 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 (С).

Требования пп. 1—3; 5; 6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 2).

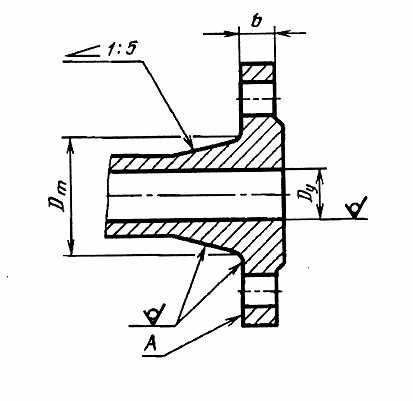

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).


* Переиздание (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4—88, 7-92).


Примечание. Допускается обработка поверхностей А с шероховатостью Rа ( 100 мкм.

мм

Проход условный Dy

Рy,  МПа (кгс/см2)


1,6 (16)

2,5 (25)

4,0 (40)

6,3 (63)


b

Dm

b

Dm

b

Dm

b

Dm

15

12

39

14

39

14

39

16

45

20

12

44

14

44

14

44

18

52

25

12

49

14

49

14

49

20

61

32

14

56

16

62

16

62

22

68

40

14

64

16

70

16

70

22

80

50

14

74

17

80

17

80

23

90

65

15

100

19

106

19

106

25

114

80

17

110

19

116

19

116

27

128

100

17

130

21

136

21

140

29

152

125

19

161

25

169

25

169

33

181

150

21

186

27

198

27

198

35

210

(175)

23

215

29

223

31

231

39

239

200

23

240

31

252

35

256

41

268

(225)

23

269

33

281

37

285

43

301

250

27

298

33

306

39

314

45

326

300

27

348

36

360

42

368

50

384

350

30

402

40

418

48

430

56

442

400

32

456

44

472

54

488

62

500

(450)

36

510

46

522

56

542

500

40

564

48

580

58

592

66

610

600

43

672

51

684

58

696

71

720

(700)

45

776

55

792

63

804

800

47

880

59

896

71

920

(900)

49

984

61

1000

1000

51

1084

63

1104

1200

53

1288

67

1308

1400

55

1492

73

1516

1600

63

1704


Продолжение

мм

Проход условный Dy

Рy,  МПа (кгс/см2)


10,0 (100)

16,0 (160)

20,0 (200)


b

Dm

b

Dm

b

Dm

15

18

45

18

45

24

51

20

20

54

20

54

26

60

25

22

61

22

61

28

67

32

22

68

22

68

30

78

40

23

80

25

80

31

90

50

25

94

27

94

37

108

65

29

118

31

118

45

140

80

31

132

33

132

51

160

100

35

160

37

160

63

204

125

39

189

41

189

73

237

150

43

222

47

222

79

270

(175)

45

251

51

251

81

301

200

51

284

57

284

89

340

(225)

53

313

60

313

97

377

250

57

346

65

346

107

448

300

66

408

74

408

350

72

466

400

76

520

Примечание: Фланцы, с условными проходами, указанными  скобках, не допускается применять для арматуры общего назначения.


3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Р 10,0; 16,0 и 20,0 МПа (100, 160 и 200 кгс/см2), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительным размерами по ГОСТ 12815—80.

4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения — по рабочи чертежам, утвержденным в установленном порядке.

6. Технические требования, материал фланцев, крепежных деталей, прокладок — по ГОСТ 12816—80.
